Cảm biến Pre-gate cho TradRack Lane

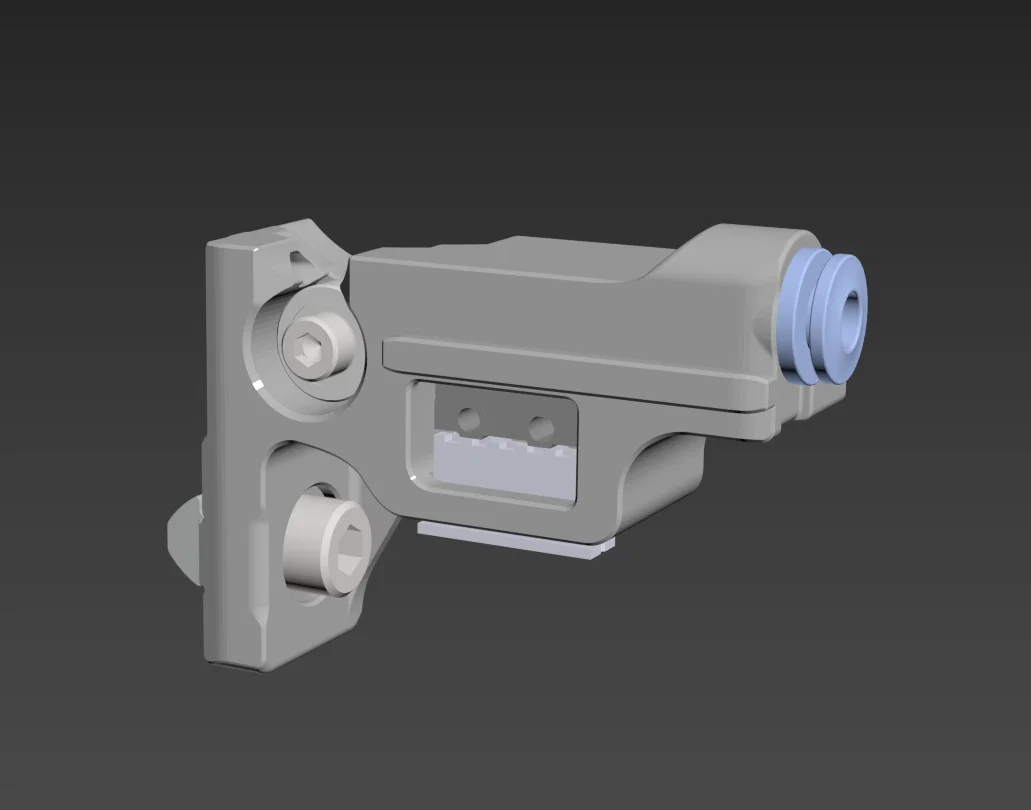

Cổng (gate) dành cho TradRack tích hợp cảm biến pre-gate. Thiết kế này loại bỏ việc phải hàn dây thủ công, thay vào đó sử dụng đầu nối JST 5-pin tiện lợi, giúp việc lắp đặt trở nên đơn giản và nhanh chóng hơn cho hệ thống của bạn.
1.0K
Lượt Xem
30
Lượt Thích
123
Lượt Tải
Cập Nhật Apr 16, 2026
Mô tả

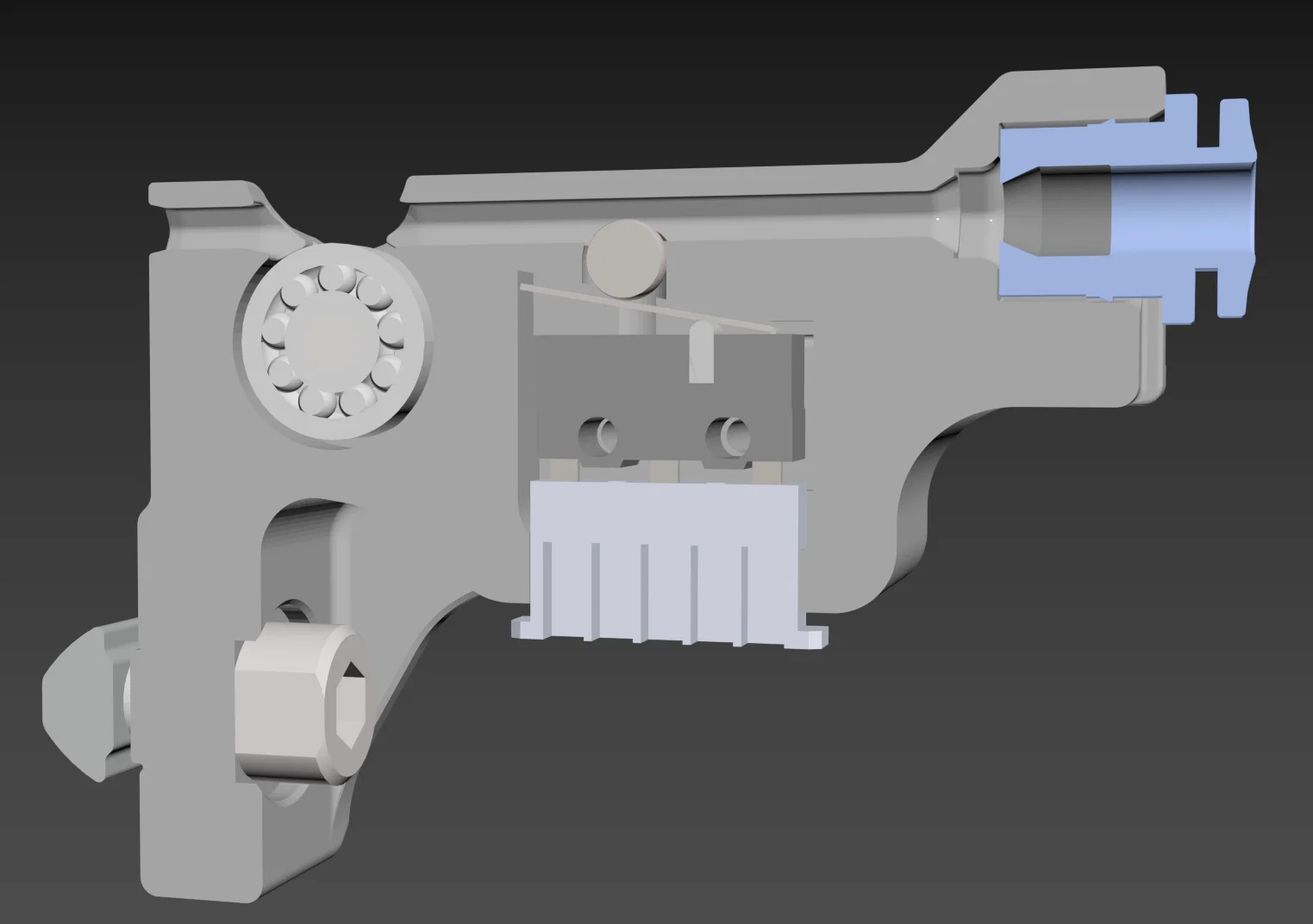

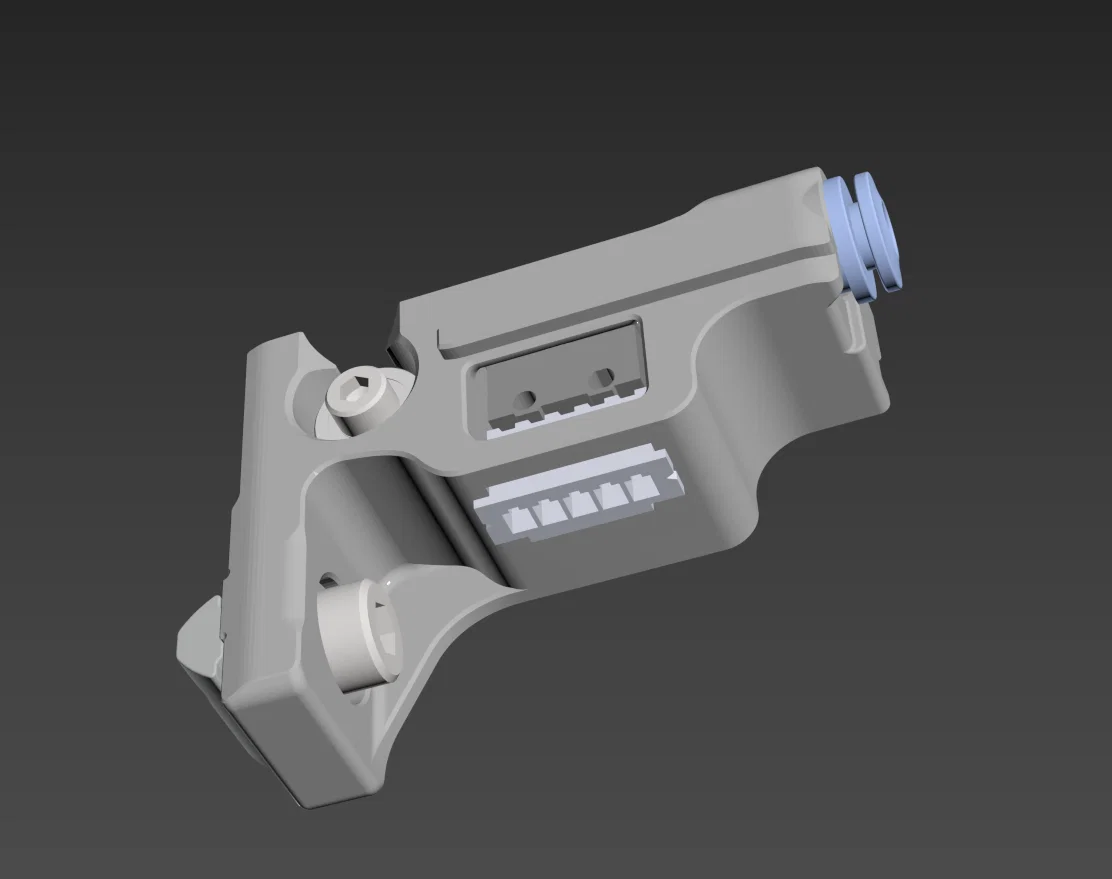

Mẫu cảm biến pre-gate này giúp bạn không cần phải hàn dây vào các chân của công tắc, một việc khá tốn thời gian khi phải làm nhiều cái cùng lúc. Bạn chỉ cần dùng đầu cắm JST 2.54 5-pin cái, bấm cos cho hai chân ngoài cùng (1 và 5), bỏ trống các chân còn lại rồi lắp vào bên dưới cổng để tiếp xúc với công tắc.
Phụ kiện cần thiết:
- 1x Cảm biến Omron D2F-L
- 1x Vỏ đầu cắm JST XH 5-pin (2.54mm)
- 2x Cos bấm JST XH cái
- 1x Viên bi kim loại 4mm
- Dây điện
Bạn có thể tham khảo thêm một số bản mod khác của mình:
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
