Vỏ bọc cho bộ chuyển đổi USB sang M.2 NVME SSD (cập nhật với...

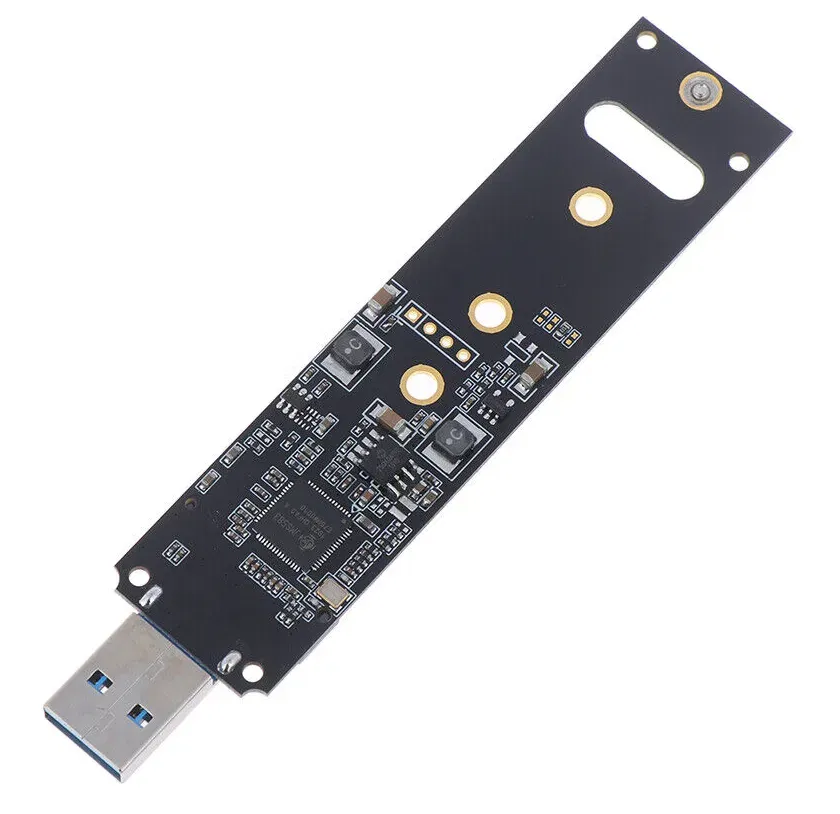

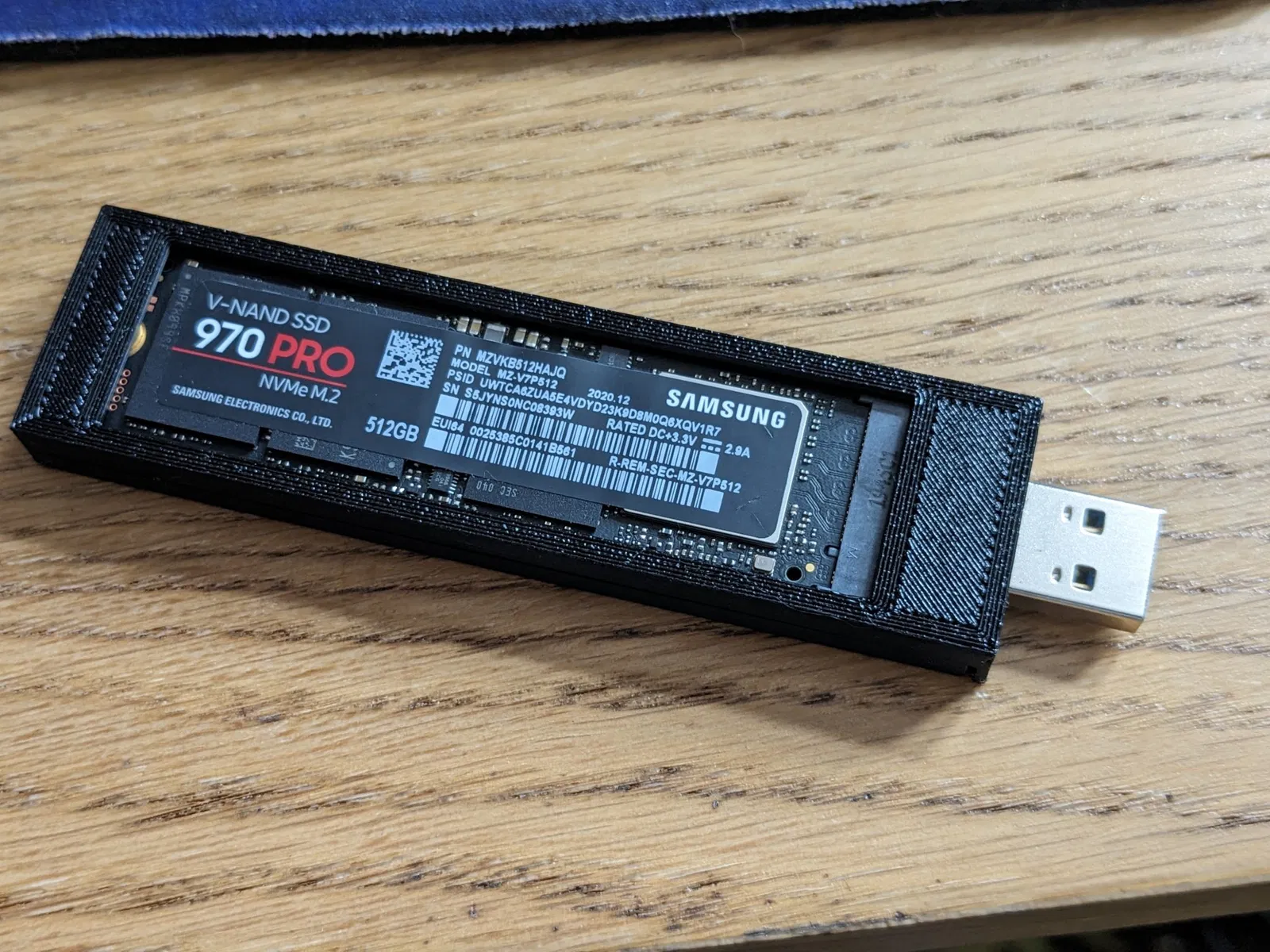

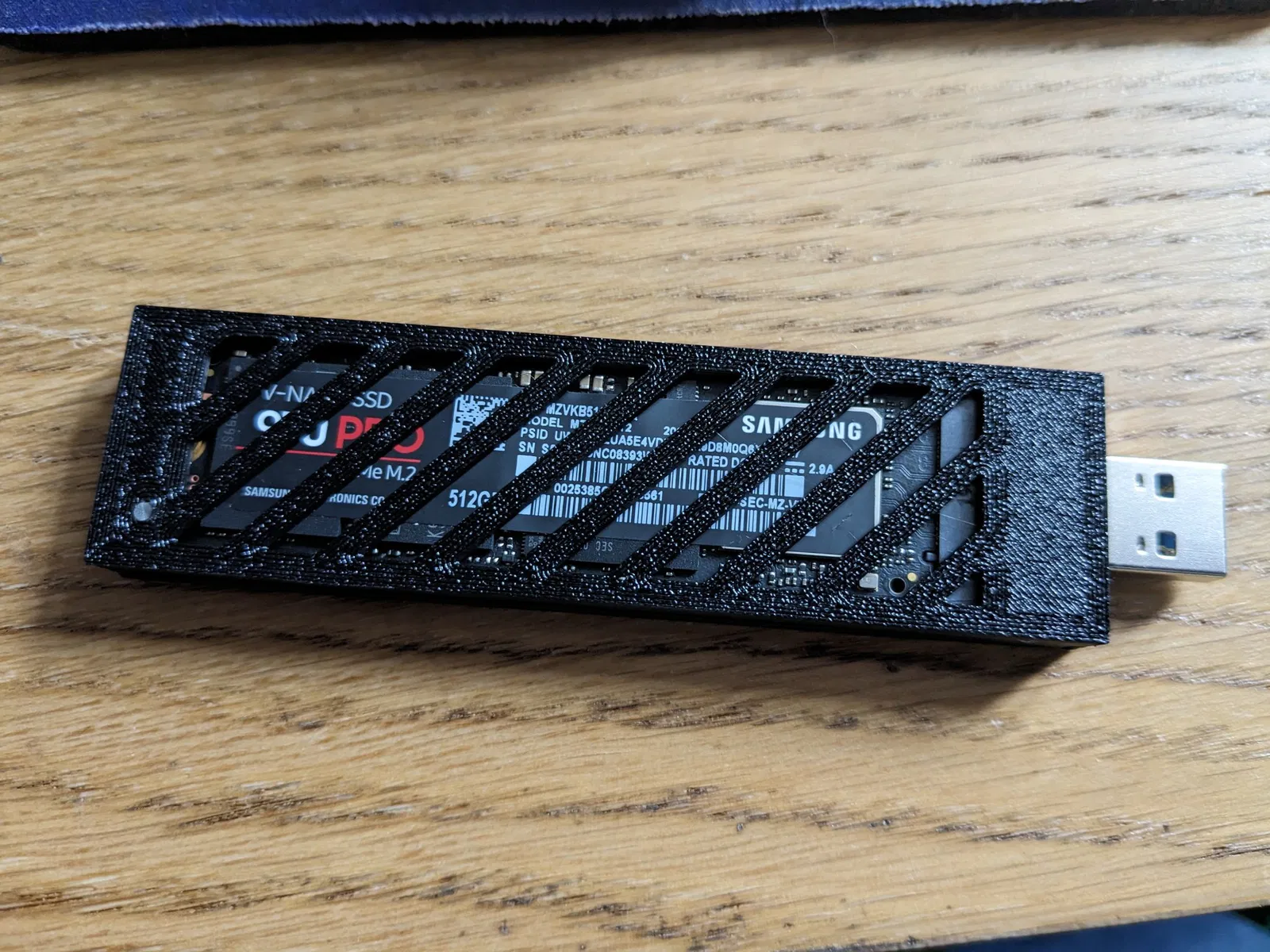

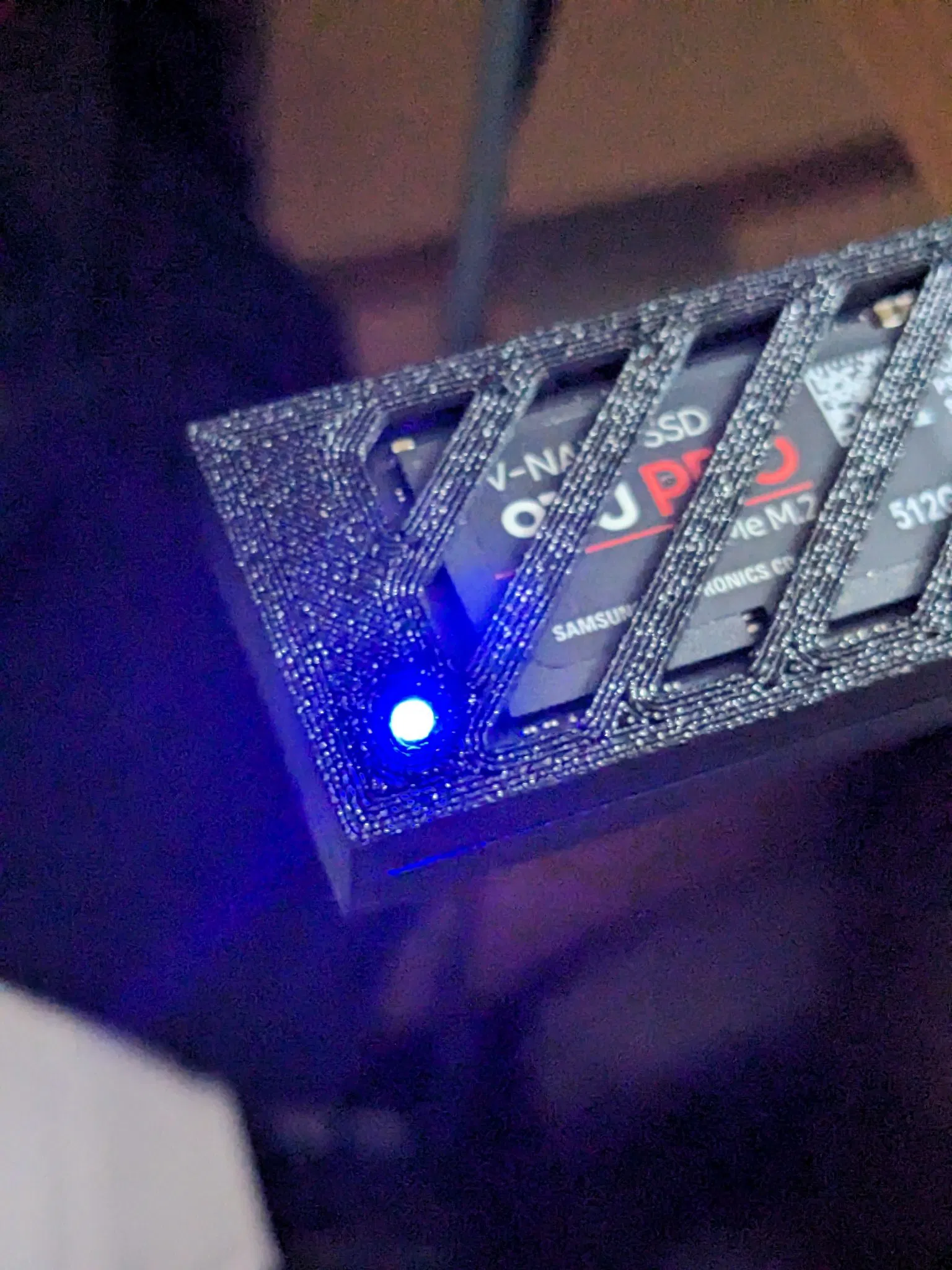

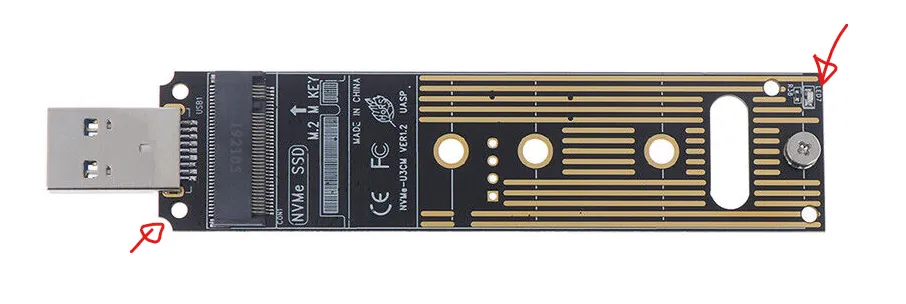

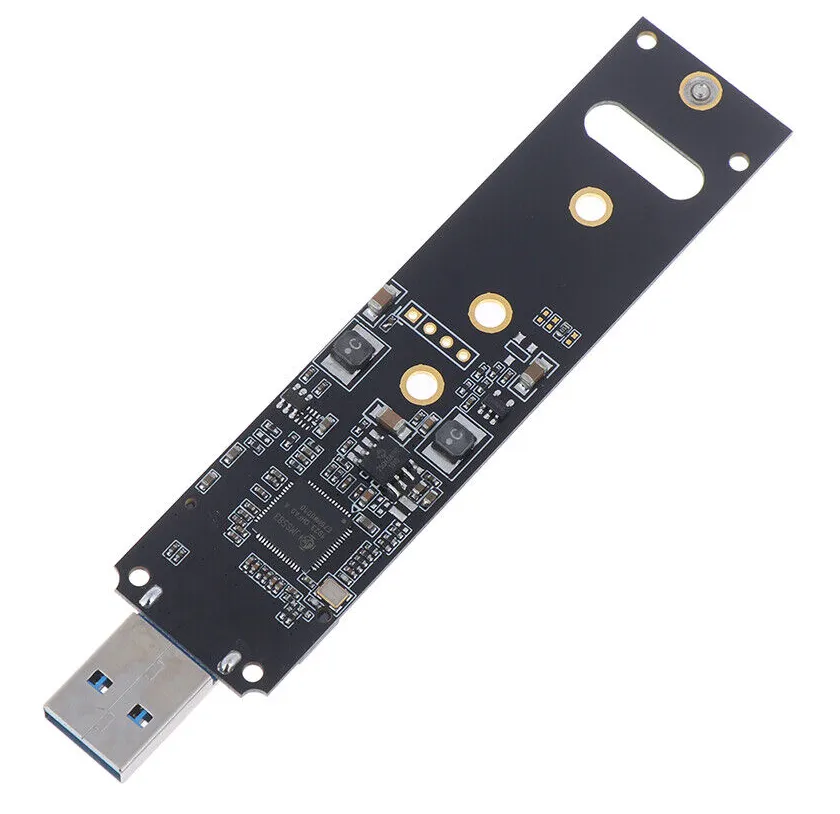

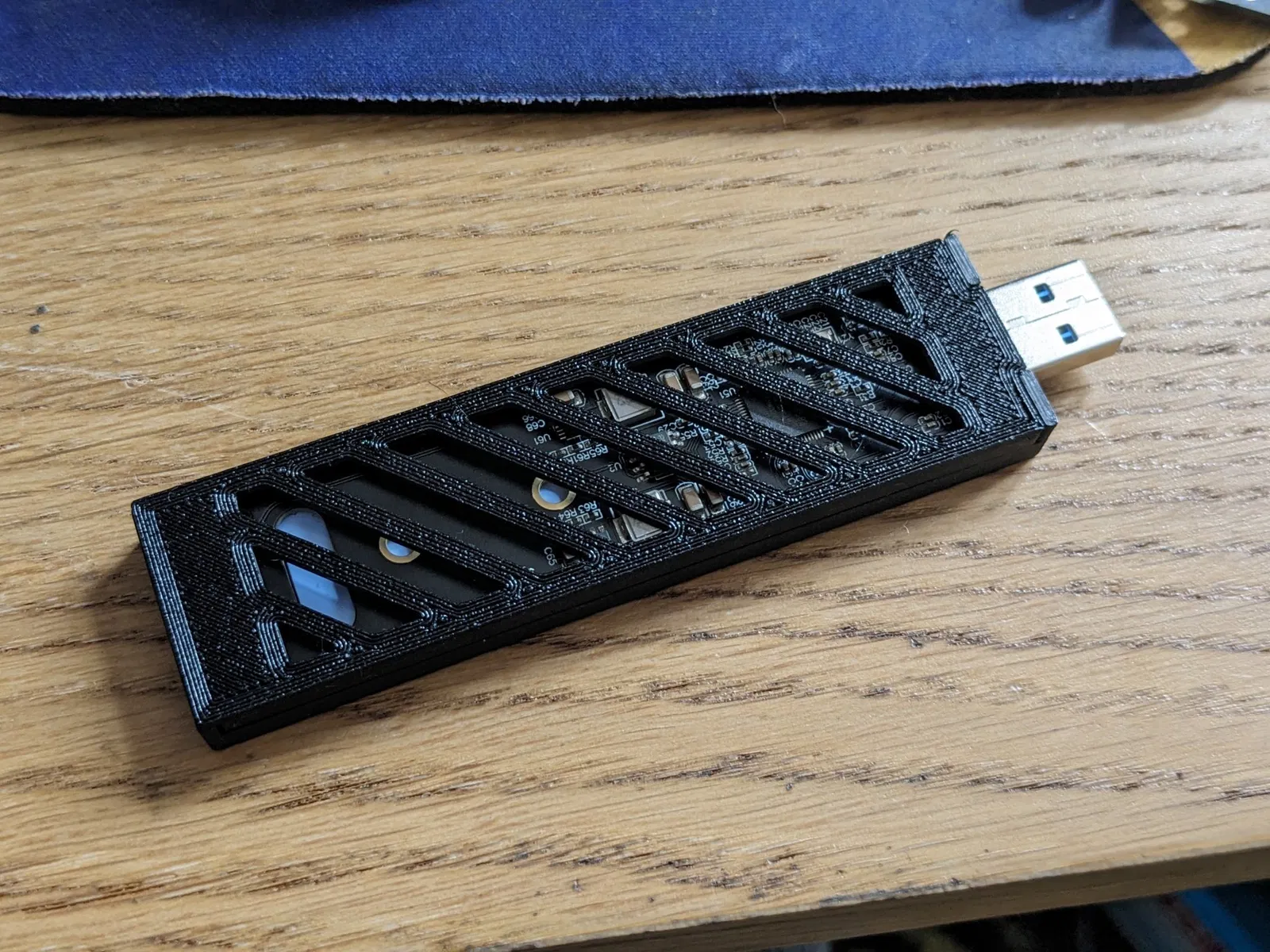

CẬP NHẬT: Tôi đã thêm một phiên bản chữ thường không có nubs để phù hợp với các PCB bộ chuyển đổi hơi khác nhau như cái được liên kết trong bình luận của @markj. Cũng kiểm tra xem bạn đã lắp bộ chuyển đổi đúng chiều chưa… bộ chuyển đổi nên có tất cả các linh kiện ở phía dưới (phía có 4 chân) và SSD nên ở nửa trên (với các tab cho các phần snap-fit và lỗ nhỏ cho LED) CẬP NHẬT THỨ HAI: bây giờ có nắp! Tôi đã in nắp thành công với mặt mở lên và trên máy in của tôi, nắp kết quả có đủ độ bám cho một sự vừa vặn không quá chặt chẽ. Có một bộ nubs trên các thanh bên trong mà nên khớp vào các lỗ hổng trong phích cắm USB. không có tiếng click rõ ràng nhưng nó giữ khá tốt. Cho tôi biết nếu bạn gặp bất kỳ vấn đề nào Biến thể: Người dùng Jürgen_B đã tạo một phiên bản remix cho Berrybase.de khay có một tụ điện ngay chỗ mà một trong những hỗ trợ khung nằm ở phía trên. tìm nó trong tab remix hoặc ở đây: #####/CẬP NHẬT Đây là một vỏ để bảo vệ SSD NVME của bạn trong khi nó trên bộ chuyển đổi USB không vỏ rẻ tiền mà bạn đã mua từ ebay/aliexpress. (Cái chính xác được chụp lại, lưu ý các mũi tên chỉ ra các lỗ cắt hình bán nguyệt và vị trí của LED hoạt động. các cái khác cũng có thể vừa, nhưng cái này có độ chính xác khá chặt nên tôi không muốn bạn hy vọng quá nhiều) Độ chính xác thiết kế không cho phép nhiều không gian di chuyển, bạn sẽ cần một máy in được hiệu chỉnh tốt và một vòi phun tương đối mịn. Có một chỗ nhô lên dọc theo cạnh sau bên trong để tạo áp lực lên mặt sau của bộ chuyển đổi. Tùy thuộc vào máy in của bạn, bạn có thể cần làm mịn/làm phẳng/giũa nó. (Ngoài ra, một số cái trong số này có một chút dư thừa của PCB dọc theo cạnh trước và sau nơi chúng bị tách ra và không được gia công sạch sẽ. Điều này có thể cần cắt tỉa hoặc làm mịn. SSD có thể trở nên khá nóng, vì vậy một phiên bản của nắp trên có các khe và phiên bản kia hoàn toàn mở để cho phép thêm/sử dụng các bộ tản nhiệt. Về chủ đề nhiệt, PLA có thể không được khuyến nghị nên bất kỳ vật liệu nào có khả năng chịu nhiệt hợp lý. PETG là tốt, nhưng có thể hơi linh hoạt. ABS hoặc ASA sẽ là lựa chọn tốt nhất nhưng YMMV. Có một rãnh cho LED mà với một chút sức ép có thể chứa một mảnh nhỏ của filament trong suốt hoặc trắng để hoạt động như một ống dẫn sáng/đèn khuếch tán.
