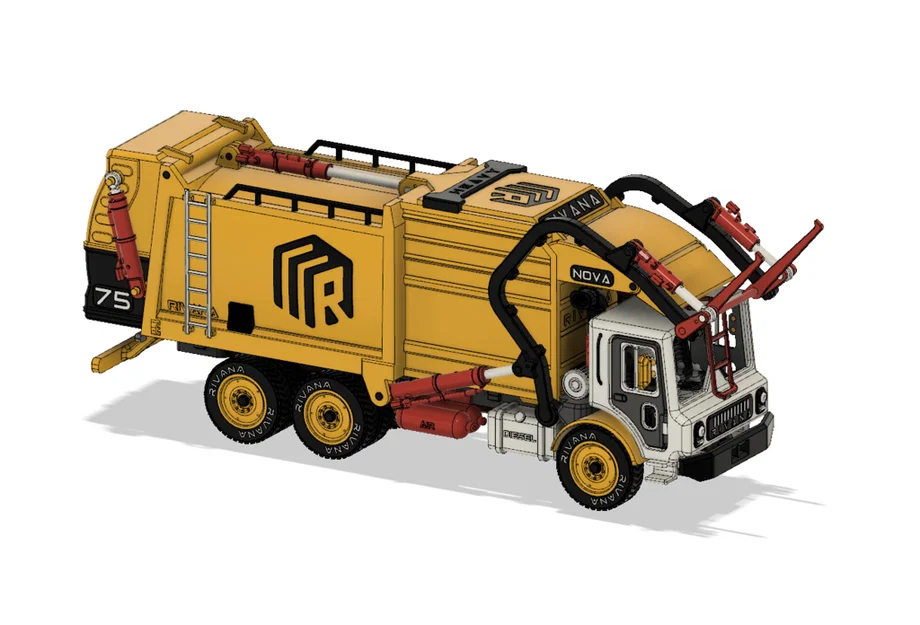

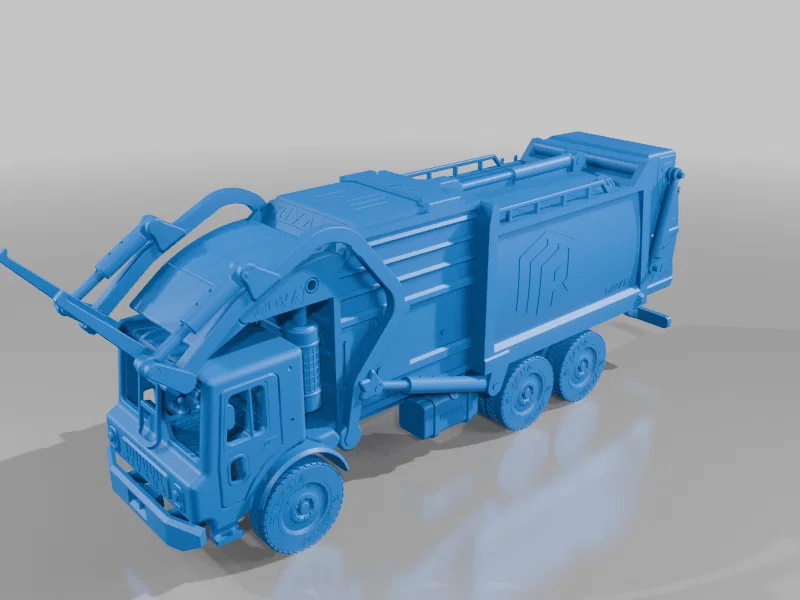

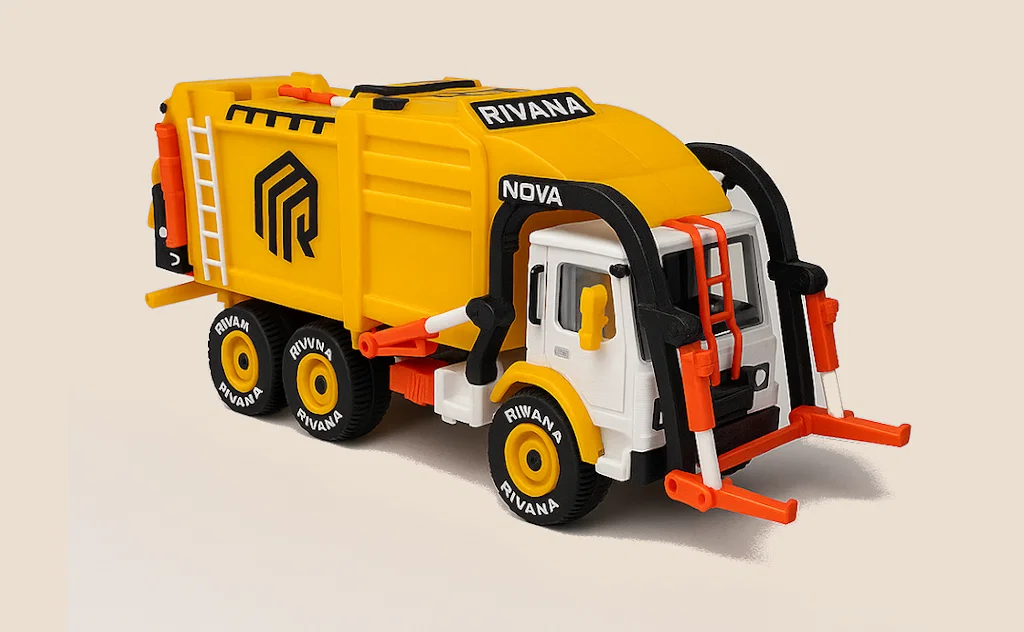

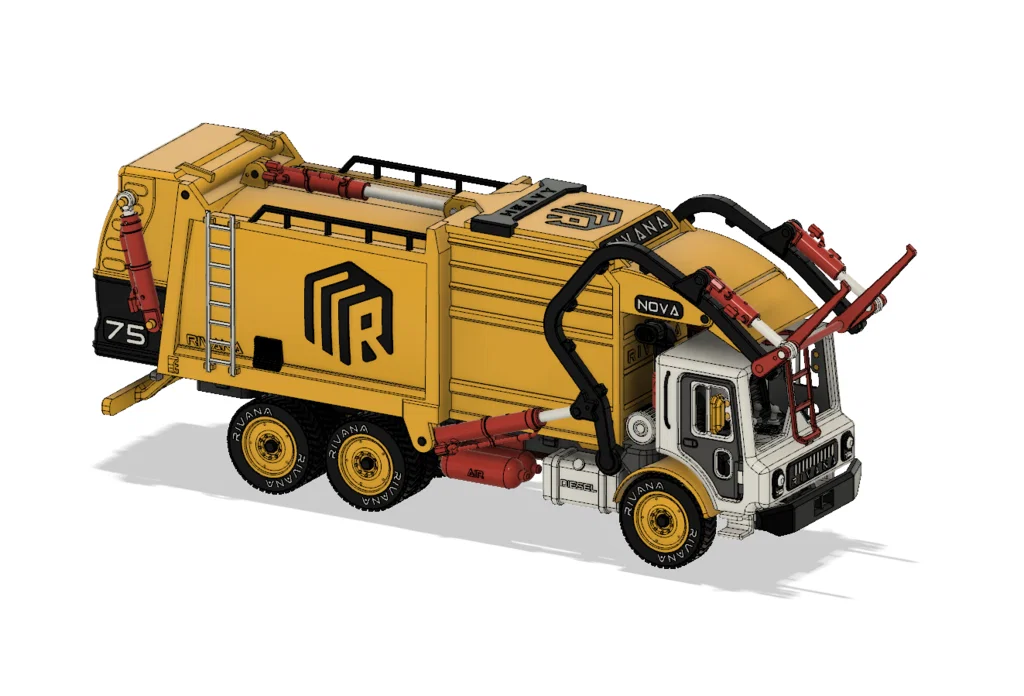

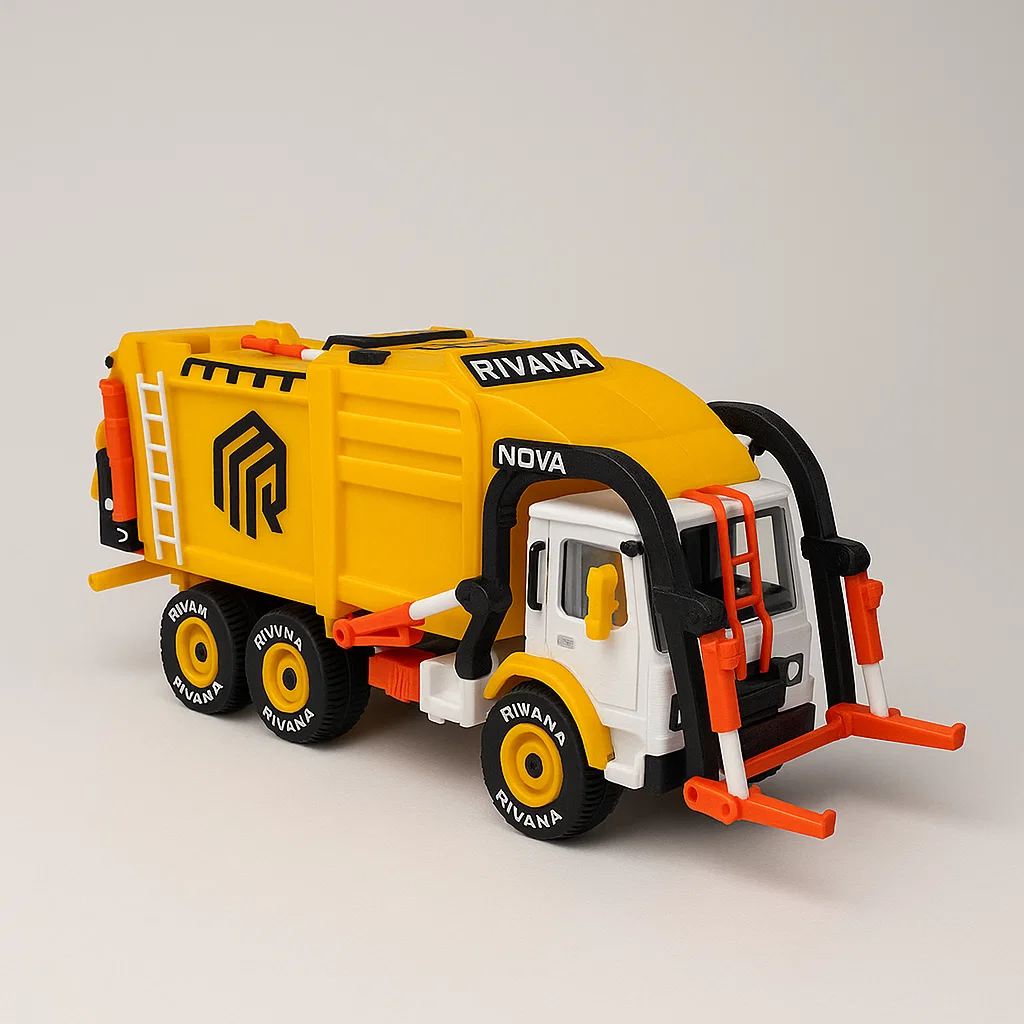

Mô hình xe rác tự đổ thùng trước (Bản cơ bản)

Mô hình xe rác tự đổ thùng trước (Bản cơ bản) - Tỉ lệ 1:21 có thể cử động được

Xe chở rác là một kỳ quan kỹ thuật, kết hợp hoàn hảo giữa sức mạnh và độ chính xác để xử lý một công việc thiết yếu trong xã hội hiện đại. Chiếc xe rác tự đổ thùng trước, với các chuyển động đồng bộ và cơ chế phức tạp, đã phô diễn sự thông minh trong từng thao tác vận hành.

Mô hình 3D này tái hiện sự tinh tế đó dưới dạng một dự án in ấn đầy tương tác, được thiết kế để mang lại niềm vui và sự thỏa mãn. Lấy cảm hứng từ những kỷ niệm tuyệt vời khi cùng ông chế tạo đồ chơi trong kỳ nghỉ Giáng sinh, mô hình này hy vọng mang đến cho các gia đình cơ hội để gắn kết, học hỏi và sáng tạo cùng nhau. Trẻ em vốn dĩ rất thích thú với những cỗ máy lớn, và mô hình này sẽ giúp các bé hiểu rõ hơn cách một chiếc xe rác thực thụ vận hành.

Dự án có hai phiên bản:

Phiên bản Cơ bản (Miễn phí):-

Được đơn giản hóa với ít chi tiết hơn để in và lắp ráp dễ dàng. Đây là khởi đầu tuyệt vời cho người mới bắt đầu hoặc những ai muốn một mô hình đơn giản nhưng vẫn thú vị.

Các tính năng bao gồm:

1. Bánh trước có thể đánh lái.
2. Cánh tay nâng hạ thùng rác.
3. Bánh sau kết hợp.

Phiên bản Cao cấp:-

Một mô hình chi tiết và đã được kiểm nghiệm kỹ lưỡng, mô phỏng gần như mọi chức năng của một chiếc xe rác thật.

Các tính năng bao gồm:

1. Bánh trước đánh lái.
2. Cánh tay nâng hạ đầy đủ chức năng.
3. Cửa cabin đóng mở được.
4. Cabin lật được để lộ chi tiết động cơ.

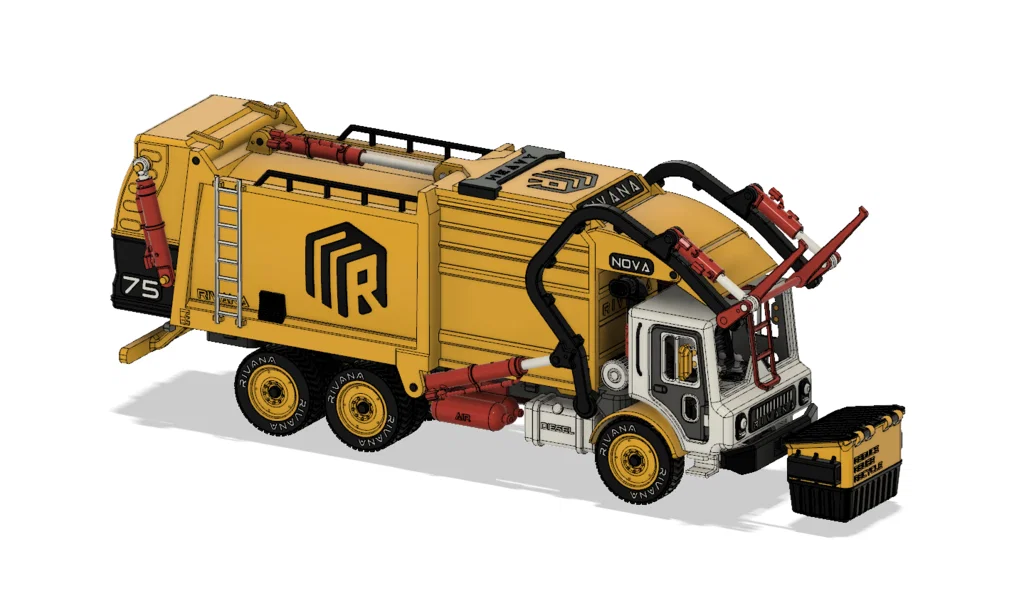

5. Thùng rác đi kèm để đổ rác.
6. Nắp đậy phía trên có thể thu gọn.
7. Cơ chế nén rác bên trong.
8. Cửa sau mở được để đổ rác.
9. Hệ thống ống thủy lực làm bằng TPU.
10. Nhiều chi tiết nhỏ bên ngoài như gương chiếu hậu và các chi tiết an toàn.

Bấm vào đây để xem phiên bản Cao cấp với nhiều tính năng nâng cao

Được thiết kế cho các gia đình muốn thử thách với một dự án kỳ công, phiên bản này mang lại cái nhìn chuyên sâu vào cơ khí của xe rác, tạo nên một trải nghiệm vừa thú vị vừa mang tính giáo dục cao. Dù bạn chọn phiên bản nào, dự án này chắc chắn sẽ mang lại những giờ phút lắp ráp sáng tạo và những kỷ niệm khó quên cho gia đình. Hãy mang phép màu kỹ thuật vào cuộc sống và biến mô hình này thành tâm điểm trong các buổi vui chơi của gia đình bạn! Để hỗ trợ lắp ráp và giới thiệu các chức năng, các video chi tiết đã được cung cấp để bạn thực hiện dễ dàng hơn.

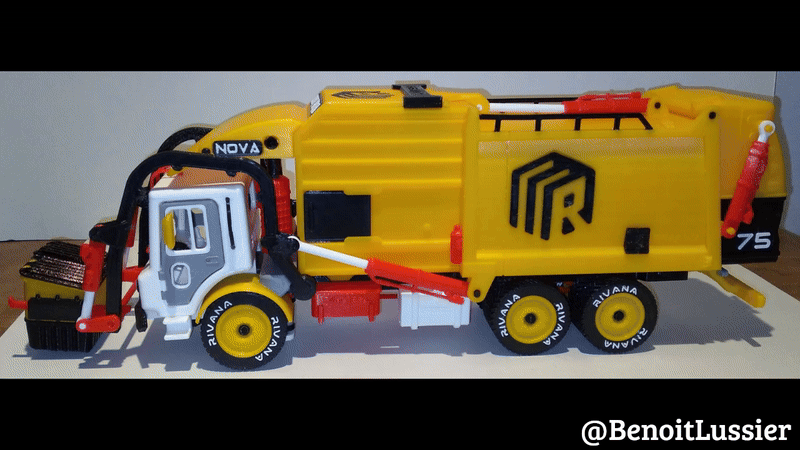

Tôi rất cảm ơn Ông Benoît Lussier đã đóng góp ý kiến giúp tôi hoàn thiện mô hình hơn nữa.

Có 3 cách để in mô hình này:

1. In nguyên khối: Tải file STL nhưng mô hình sẽ không có chuyển động.
2. Nhiều mảnh: Tải file 3mf với bản Full_dismantled.3mf. ĐÂY LÀ CHẤT LƯỢNG TỐT NHẤT. Hãy dùng file 3mf để lắp ráp.
3. Kết hợp: Bạn có thể dùng bất kỳ phần mềm xem 3D nào như 3D Builder trên Windows để gộp các bộ phận tùy theo máy in và loại nhựa của mình. Bạn có thể tìm thấy file mẫu kết thúc bằng combined.3mf.

MẸO IN ẤN

1. Mô hình này gồm 5 màu - VÀNG, ĐEN, ĐỎ, XÁM & TRẮNG. Tôi đã tách các phần này ra từng tấm in riêng theo màu và vị trí đặt tối ưu. Vui lòng tải thư mục “Print Plates According to Color” để sử dụng. Các tấm in này có thể mở bằng mọi slicer.
2. Tấm in thứ 8 đến 10 có thể in đổi màu nhựa để làm nổi bật tên thương hiệu ở phía trên nếu muốn.
3. Bạn cũng có thể tải cấu hình in cho Orca Slicer hoặc Bambu Studio. Tên file: Garbage_Truck_Basic_Profile.3mf

Các chuyển động tích hợp

Bấm vào đây để xem phiên bản Cao cấp với tính năng nâng cao

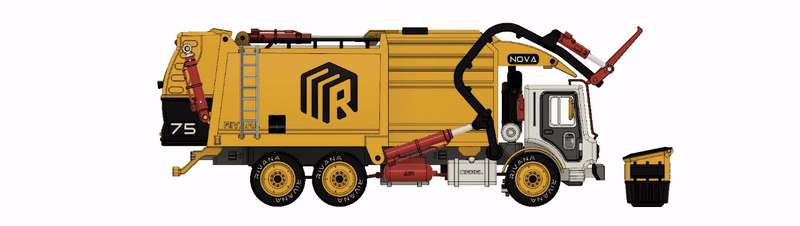

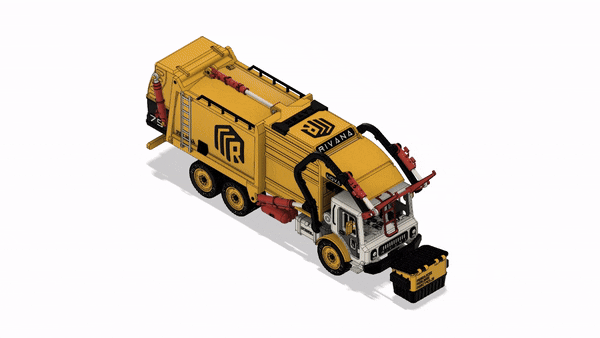

1. CÁNH TAY NÂNG HẠ CÙNG THÙNG RÁC

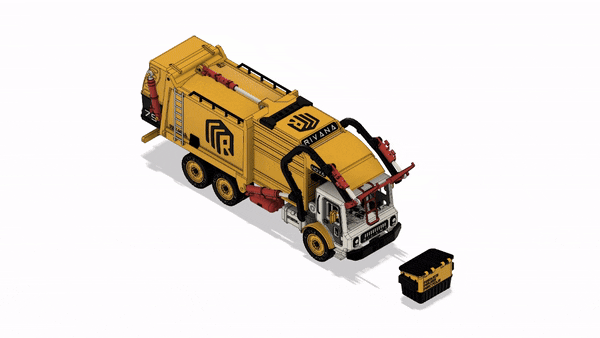

2. NÉN & ĐỔ RÁC (Tính năng Cao cấp)

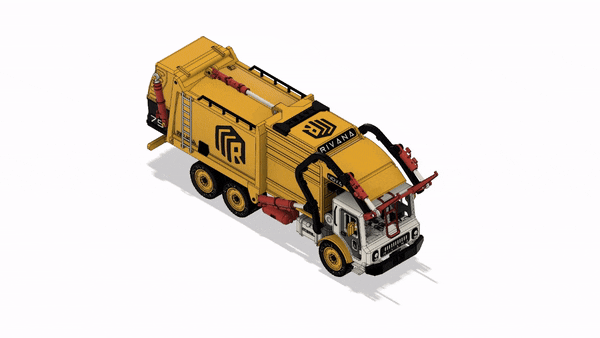

3. CABIN LẬT ĐƯỢC THẤY ĐỘNG CƠ (Tính năng Cao cấp)

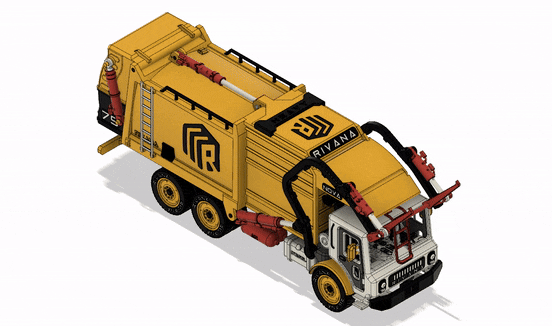

4. CỬA CABIN ĐÓNG MỞ (Tính năng Cao cấp)

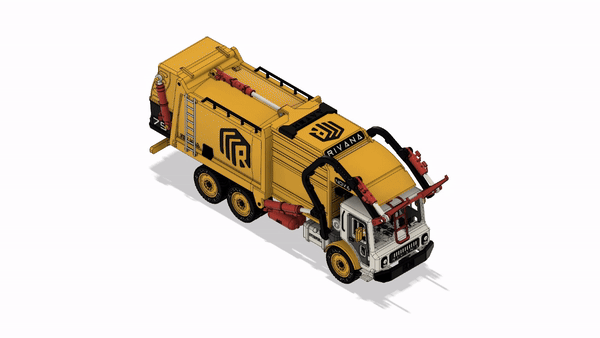

5. BÁNH TRƯỚC ĐÁNH LÁI



LẮP RÁP MÔ HÌNH

Quy trình gồm 5 bước. Vui lòng làm theo hướng dẫn.

1. LẮP GẦM XE
2. LẮP CABIN
3. LẮP THÙNG CHỨA RÁC
4. LẮP CÁNH TAY NÂNG
5. LẮP THÙNG RÁC (Tính năng Cao cấp)

Ống thủy lực (Tính năng Cao cấp)

Thiết kế cho phép dùng nhựa TPU làm ống thủy lực và nhiên liệu. Do khó dính TPU vào PLA, tôi khuyên bạn nên làm nóng chảy đầu sợi TPU rồi cắm vào lỗ. Hãy đảm bảo dây có độ chùng vừa đủ.

KHÓA MÔ HÌNH Ở DẠNG TĨNH

Có các cơ chế riêng để khóa các khớp ở các tư thế khác nhau. Vui lòng dùng một đoạn nhựa nhỏ để khóa lại như hướng dẫn bên dưới.

Rất mong nhận được ảnh sản phẩm của bạn. Tôi luôn mở lòng đón nhận các góp ý.
