Khay đựng muỗng nĩa (Silverware Tray) tùy chỉnh
Tự thiết kế khay đựng muỗng nĩa giúp sắp xếp ngăn kéo gọn gàng với thiết kế một lớp đơn. Khay bao gồm 4 mảnh ghép bằng chốt dogbone tiện lợi, không cần keo dán, phù hợp với hầu hết các loại dụng cụ bàn ăn gia đình.
Mô tả

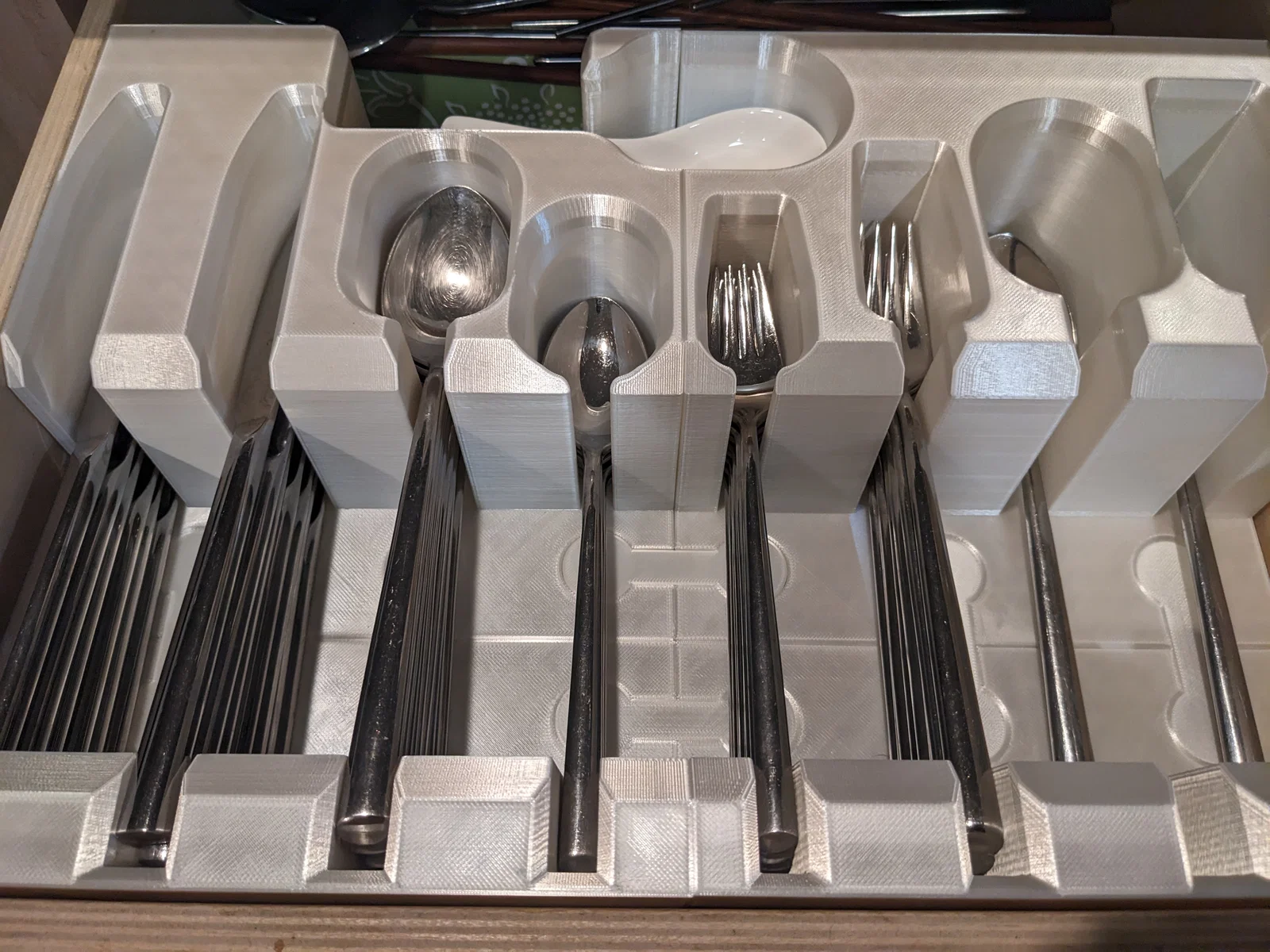

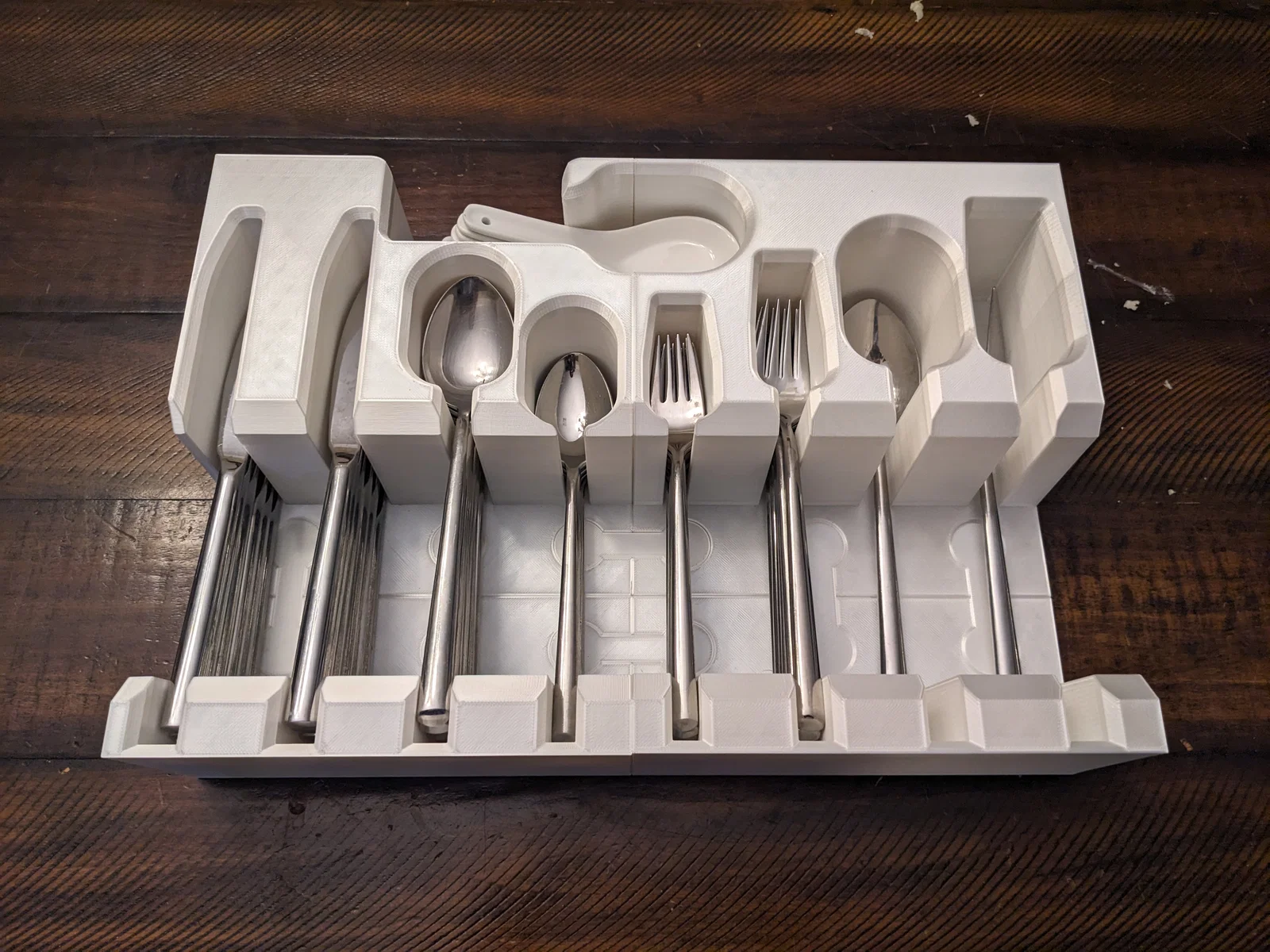

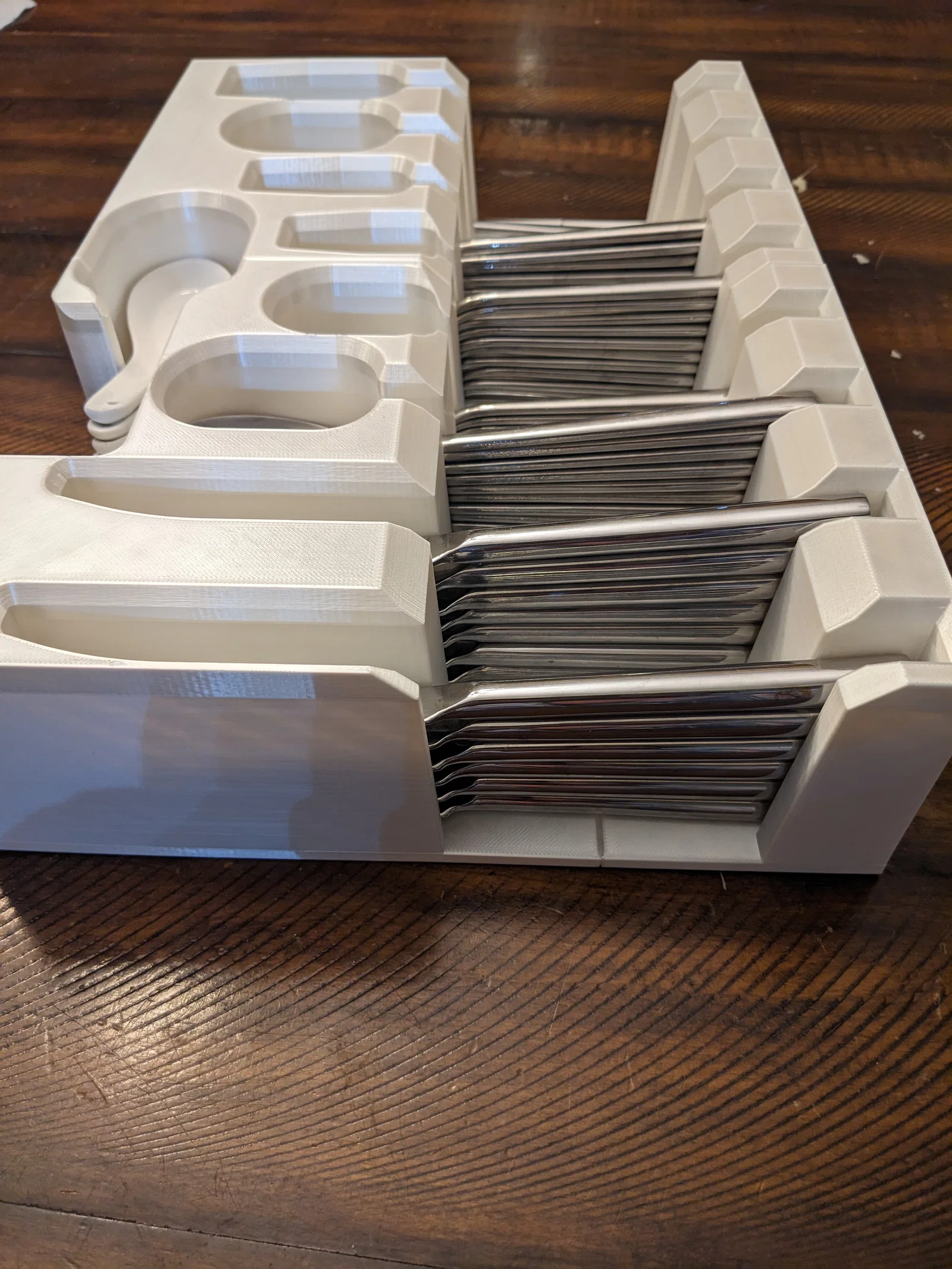

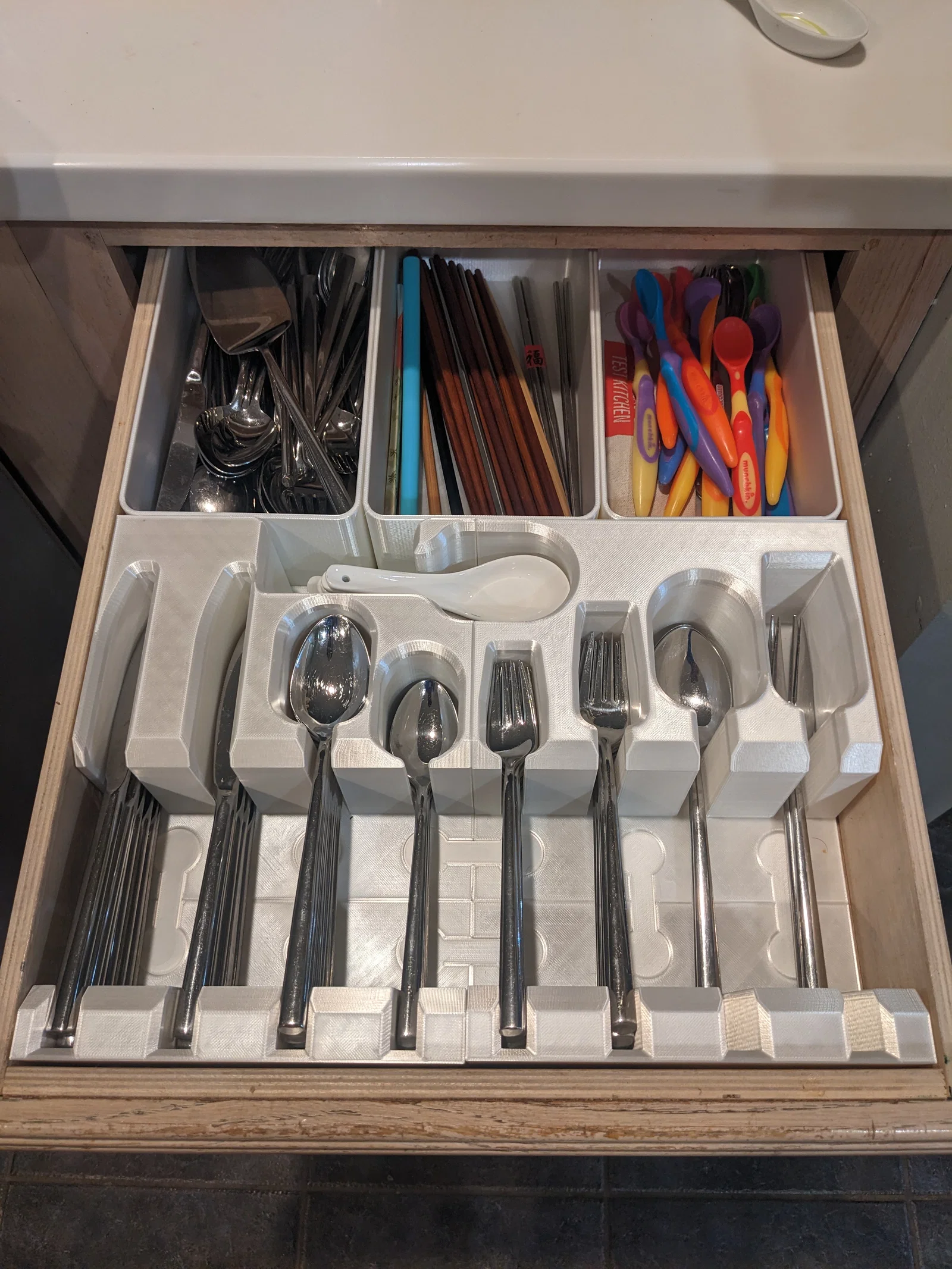

Mình muốn làm một chiếc khay đựng muỗng nĩa (Silverware Tray) sao cho tất cả dụng cụ được xếp thành một lớp đơn và đặt càng sát phía trước ngăn kéo càng tốt.
Các loại dụng cụ hỗ trợ, với kích thước (tổng chiều dài x chiều rộng tối đa)
| Dụng cụ | Chiều dài tối đa (mm) | Chiều rộng tối đa (mm) | Chiều rộng cán (mm) |
|---|---|---|---|
| Dao (x2) | 218 | 19 | 14 |
| Muỗng lớn | 210 | 44 | 12.5 |
| Muỗng nhỏ | 184 | 39 | 11 |
| Nĩa nhỏ | 185 | 27 | 11 |
| Nĩa lớn | 207 | 30 | 13 |
| Muỗng múc canh | 226 | 52 | 14.5 |
| Nĩa múc canh | 236 | 42 | 14.5 |
| Muỗng súp kiểu Á | 160 | 53 | 23 |

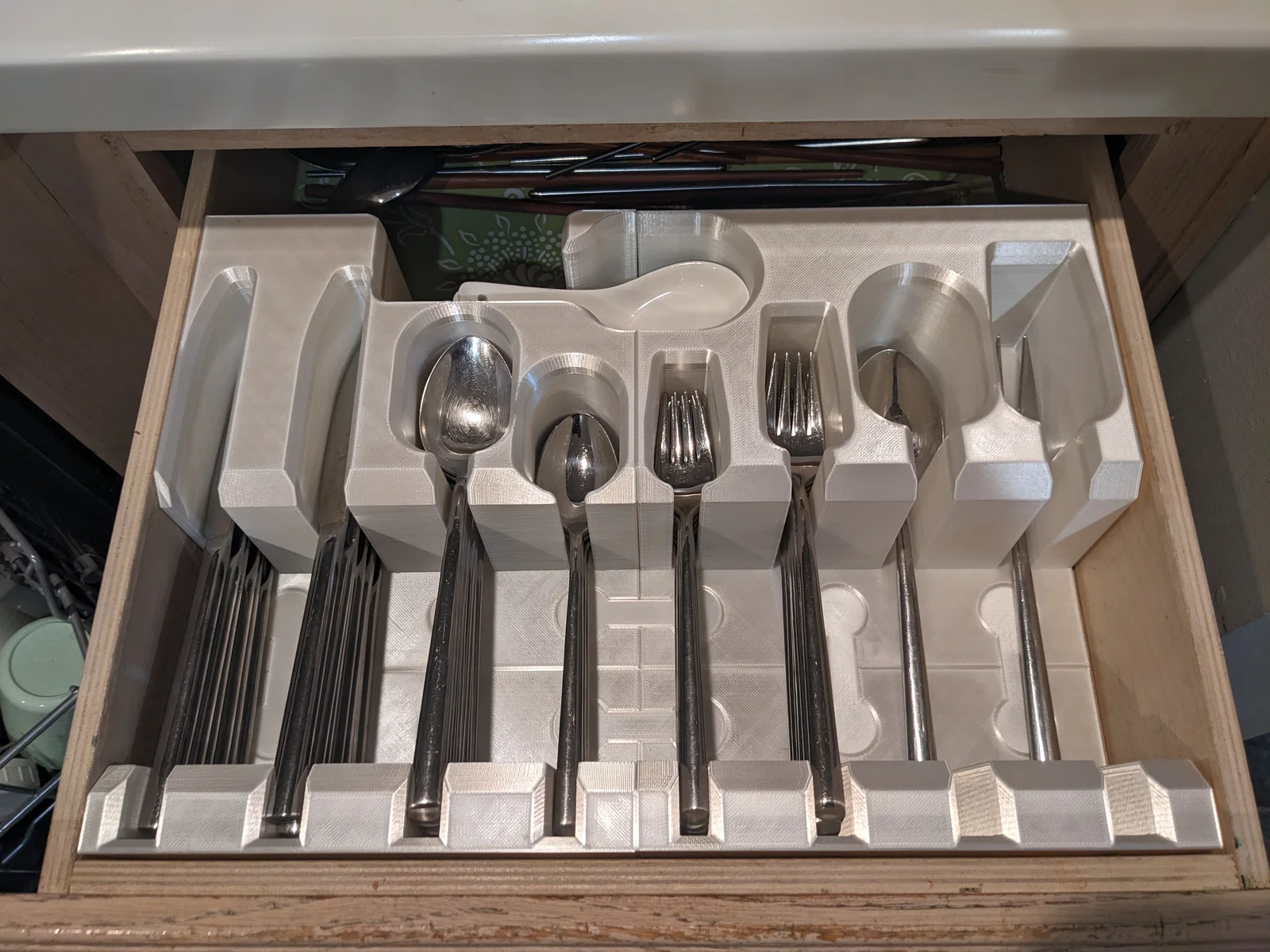

Chiếc khay này được thiết kế riêng để vừa với ngăn kéo của mình, có kích thước 384mm rộng x 264mm sâu x 86mm cao.

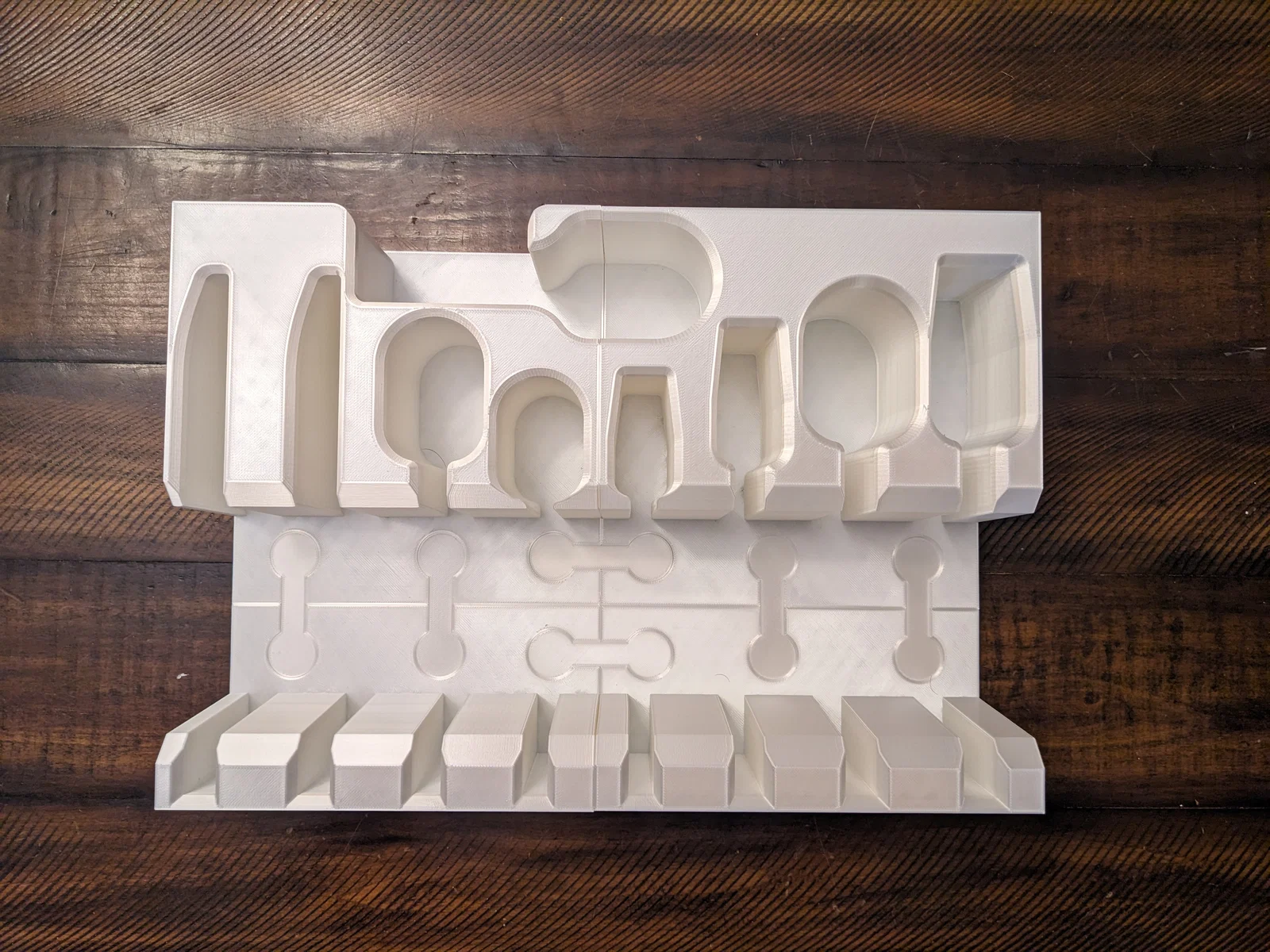

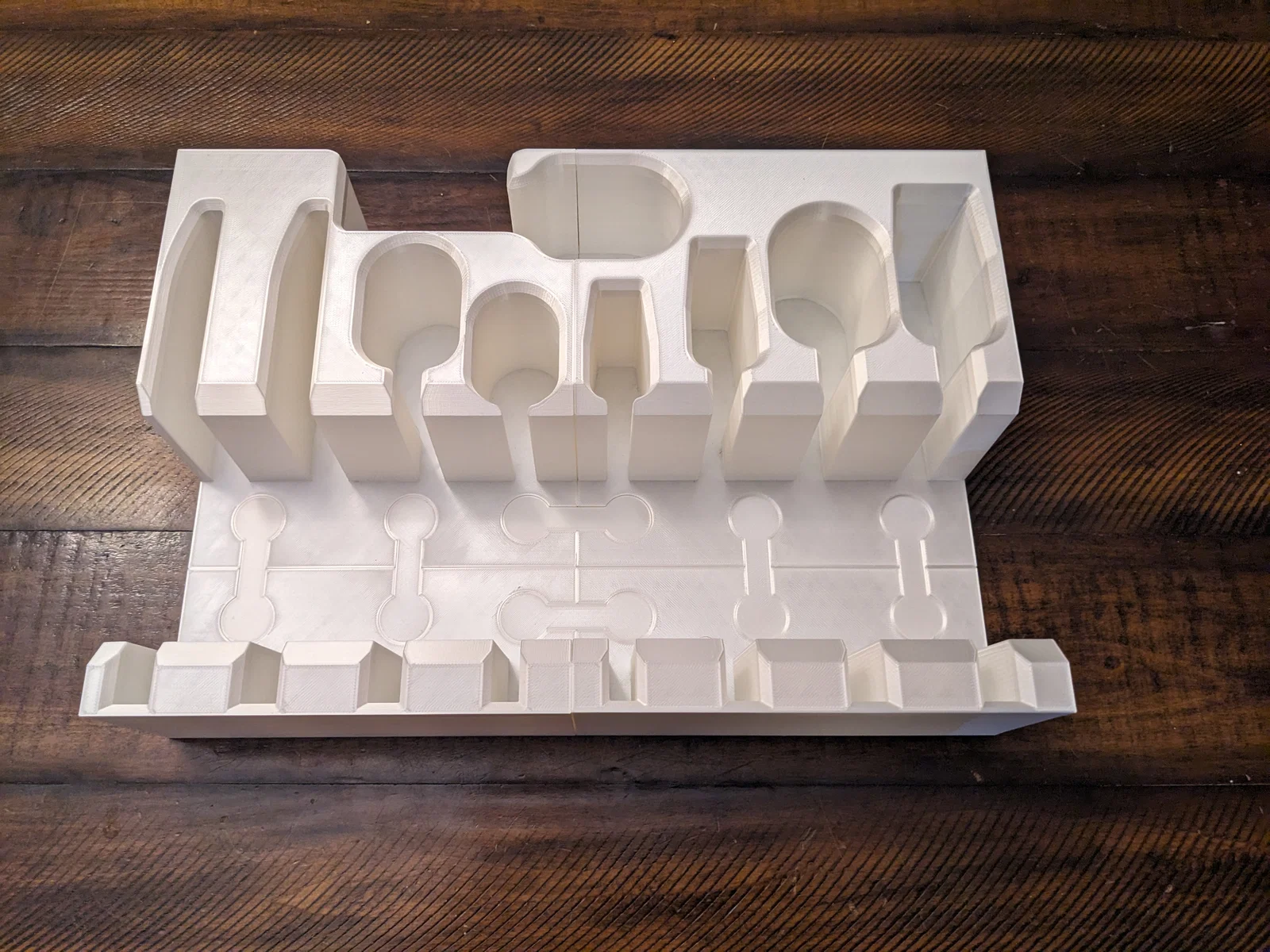

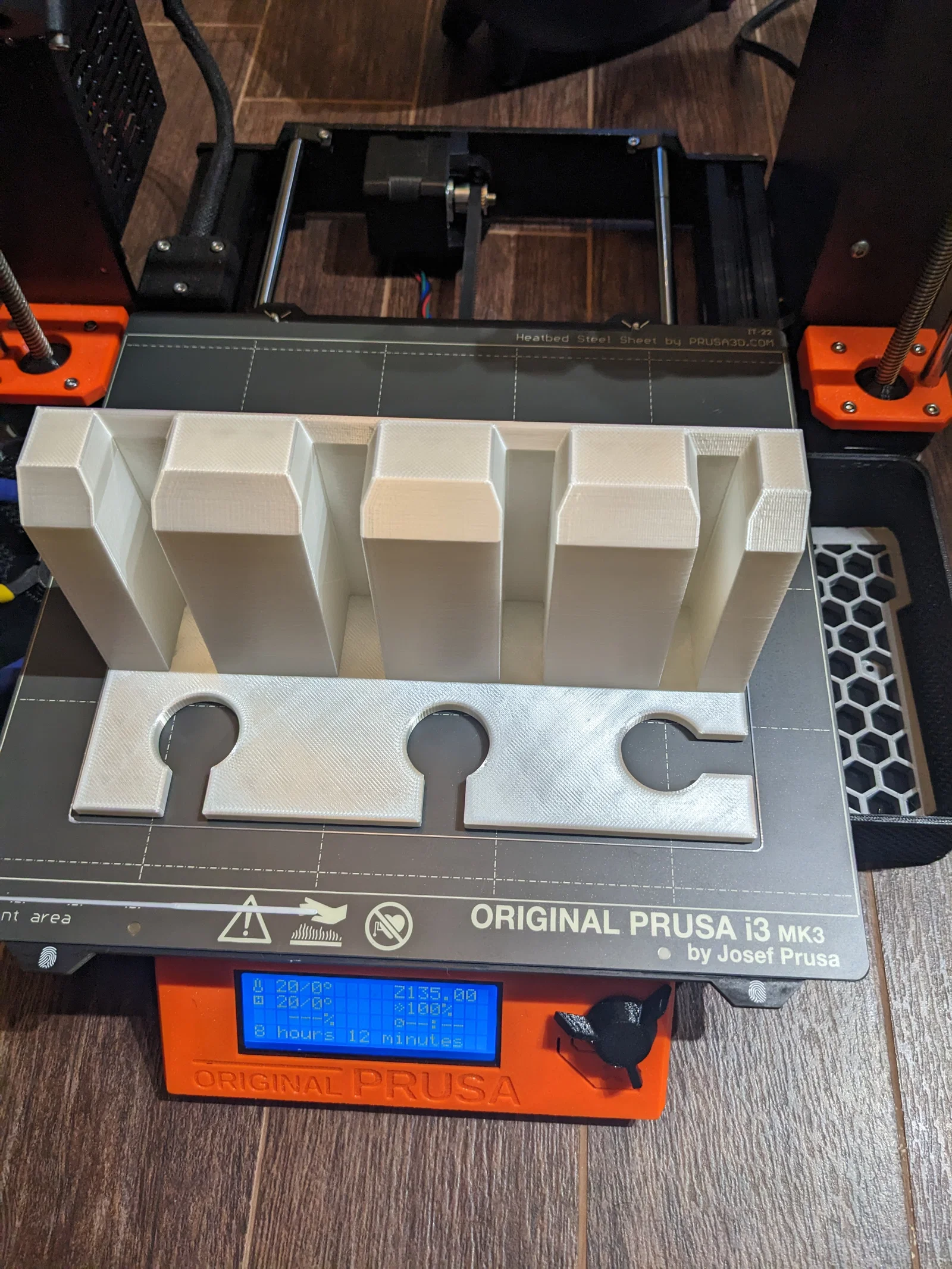

Vì để vừa trên bàn in MK3S+, mình phải chia nó thành 4 mảnh. Mình quyết định ghép các mảnh lại với nhau bằng chốt nối hình xương chó (dogbone) thay vì dùng keo, ốc vít hay ghim. Chúng giữ các mảnh lại với nhau khá chắc chắn trong ngăn kéo, nên mình thấy ổn, mặc dù chắc vẫn còn những cách khác tốt hơn.

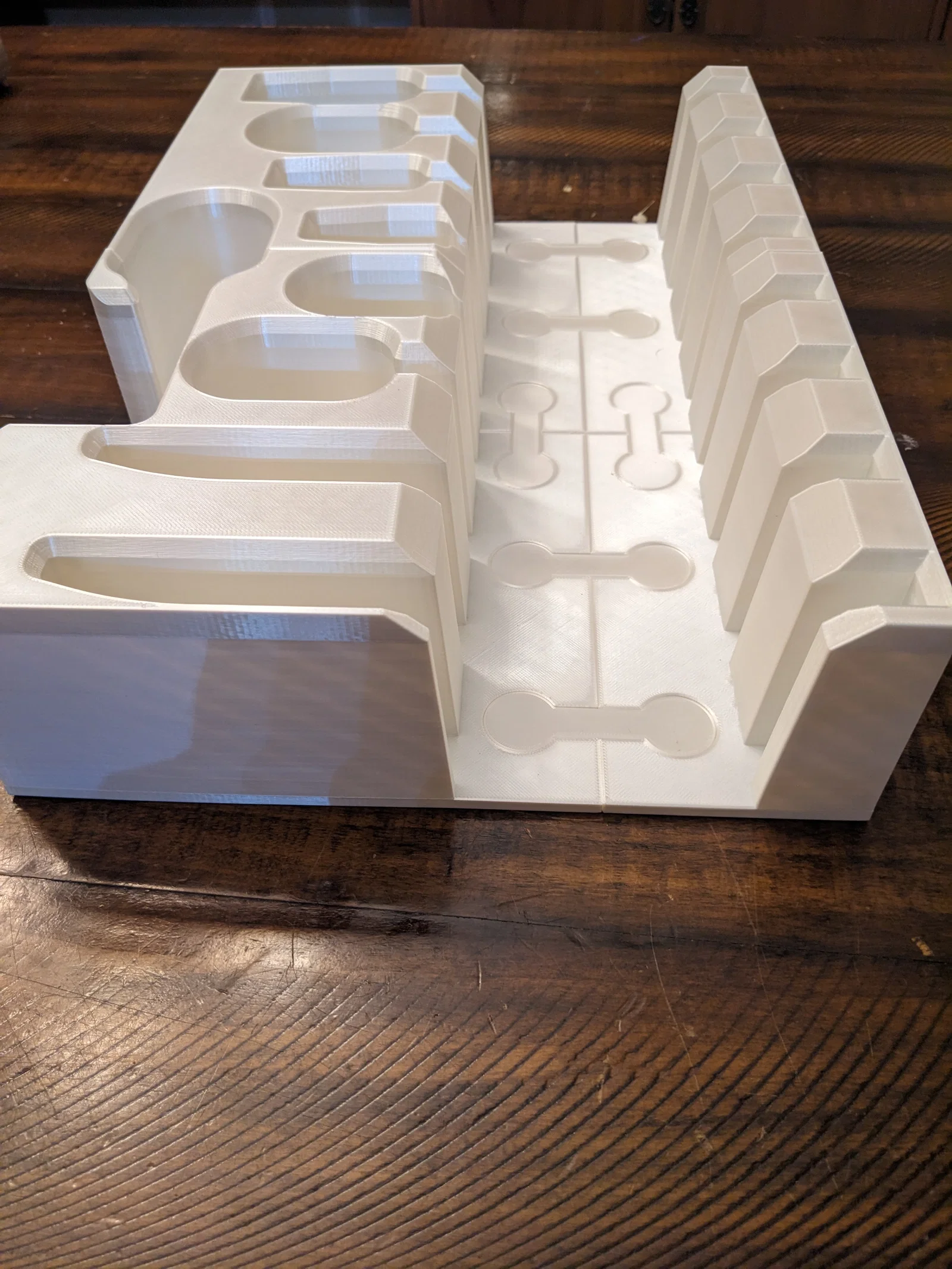

Mình in khay bằng nhựa Sunlu white silk PLA+. Mình sử dụng lớp in 0.15mm cho 5mm phần đáy và 10mm phần trên cùng nơi có vát cạnh. Đối với các lớp ở giữa, mình dùng lớp in 0.3mm và tăng tốc độ lên 200% (chỉnh thủ công). Mình dùng mật độ infill 15% kiểu adaptive cubic.
Chắc chắn là mình có thể tiết kiệm nguyên liệu hơn bằng cách làm vỏ và thêm các cấu trúc hỗ trợ thông minh, nhưng sau khi thử qua loa thì mình quyết định in luôn với infill. Tổng nguyên liệu mình dùng hết hơn 1kg một chút.
Mình có đính kèm các file gcode để in các mảnh phía trước cùng nhau hoặc riêng lẻ. Tất nhiên là không cần in hai lần đâu.
Các chốt nối hình xương chó được thiết lập để in tuần tự. Kích thước của chúng về lý thuyết là bằng với lỗ trên các mảnh lớn, và chúng khớp với nhau hoàn hảo. Nếu bạn thấy lắp vào khó quá, bạn có thể chỉnh scale nhỏ lại một chút nhé.
Nếu ai cần file Fusion360 thì cứ cho mình biết, mình sẽ tìm cách chia sẻ.
CẬP NHẬT ngày 6 tháng 4 năm 2023:

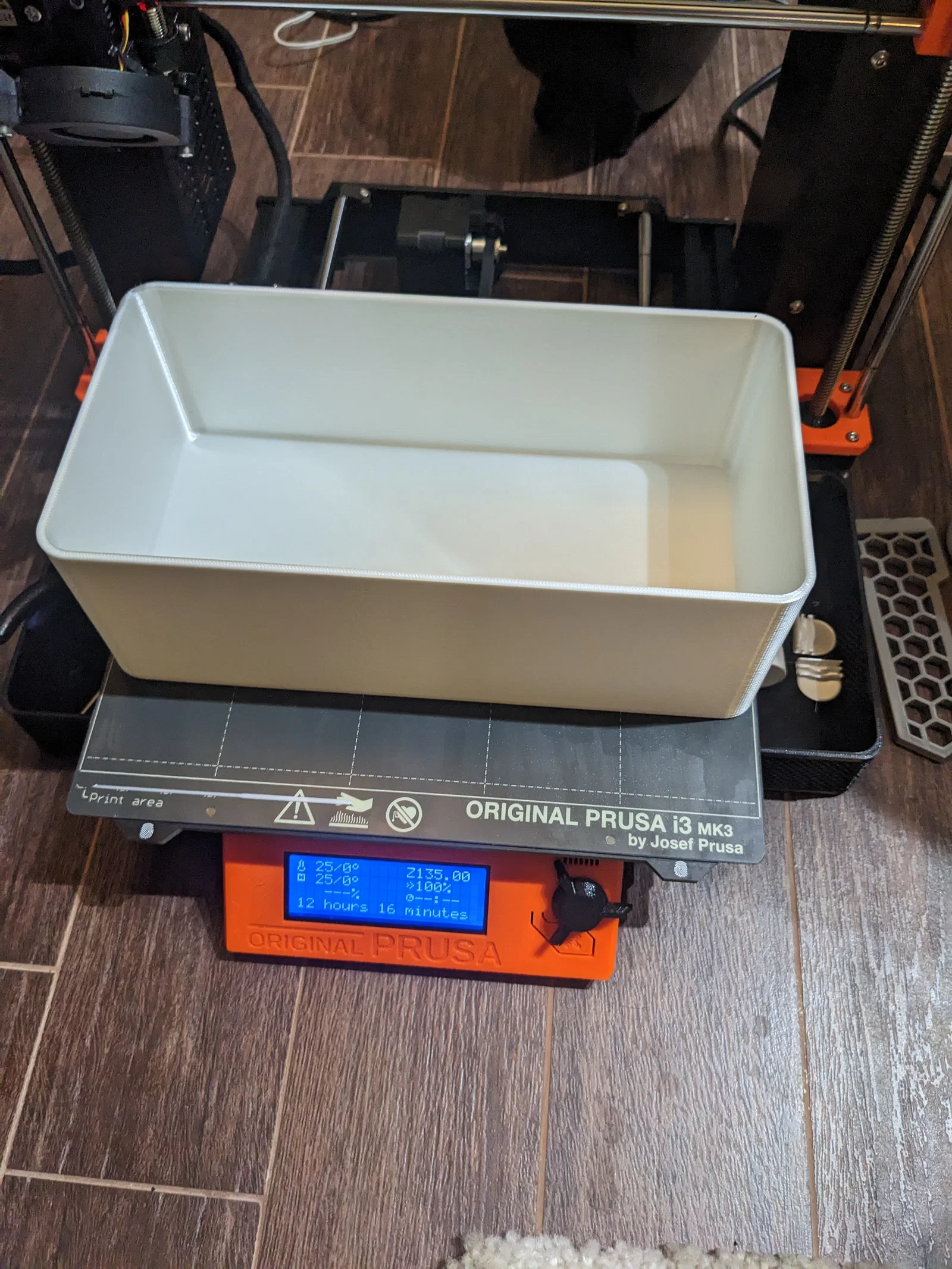

Mình đã thêm một vài khay phụ phía sau khay chính để đựng thêm muỗng nĩa, đũa, v.v. Chúng có chiều rộng đúng bằng một phần ba chiều rộng của khay đã lắp ráp và dài 250mm (vì đó là chiều dài bàn in của mình). Vẫn còn dư 16mm ở phía sau ngăn kéo, mình định in thêm miếng đệm để tránh bị trượt, nhưng vợ mình thông minh hơn nên đã gợi ý là chỉ cần chèn giấy vào là được. Cách này hiệu quả bất ngờ…
Mình có gặp một chút vấn đề là các mảnh lớn bị cong vênh nhẹ ở các góc. Không có cái nào bị hỏng đến mức phải in lại và chúng vẫn dùng tốt, nhưng mình vẫn thấy hơi khó chịu. Mình đã thử vài cách để khắc phục và thấy hiệu quả nhất là hạ nhiệt độ bàn in xuống sau lớp đầu tiên. Dù vậy, vẫn có hai góc bị cong lên một chút.
