Customizable Coasters - Miếng lót ly tùy chỉnh

Bạn có thể sử dụng các file STL đã xuất sẵn hoặc tự tùy chỉnh theo ý thích!

Các file STL này đều đã được tối ưu hóa cho layer height 0.2mm & line width 0.4mm.

Đọc tiếp để xem hướng dẫn nhanh cách tùy chỉnh trong OpenSCAD. Bạn có thể dễ dàng thay đổi hình dạng/kích thước, thêm chữ, logo, đổi họa tiết... mà không cần biết về thiết kế 3D hay lập trình. Chỉ mất vài phút thôi.

Sắp tới mình dự định sẽ phát hành một module họa tiết OpenSCAD ở đây hoặc trên Github dựa trên phần code này, nên hãy theo dõi mình nếu bạn thấy nó hữu ích nhé.

Cho mình biết ý kiến đóng góp của bạn và nhớ đăng sản phẩm sau khi in xong nhé!

Tính năng

Các tính năng:

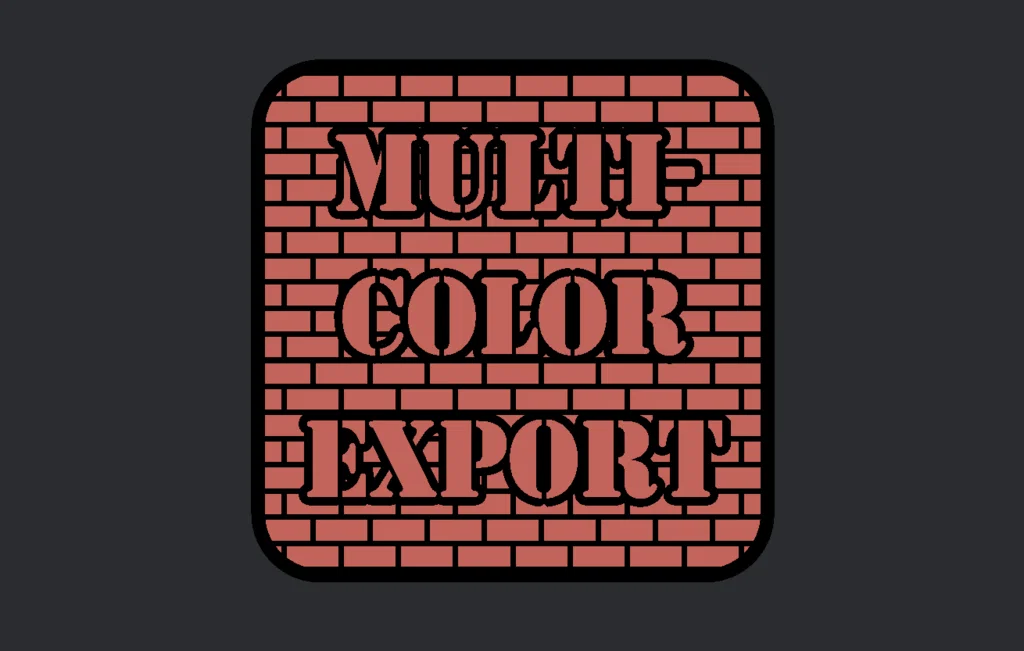

• Tùy chọn xuất đa màu (inlay hoặc đổi theo layer/độ cao)

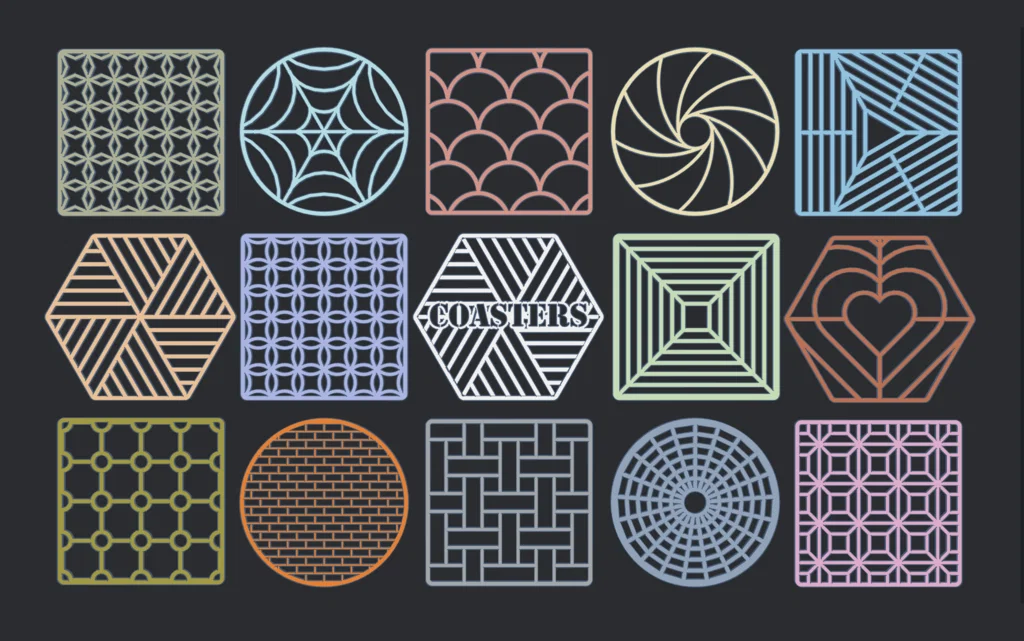

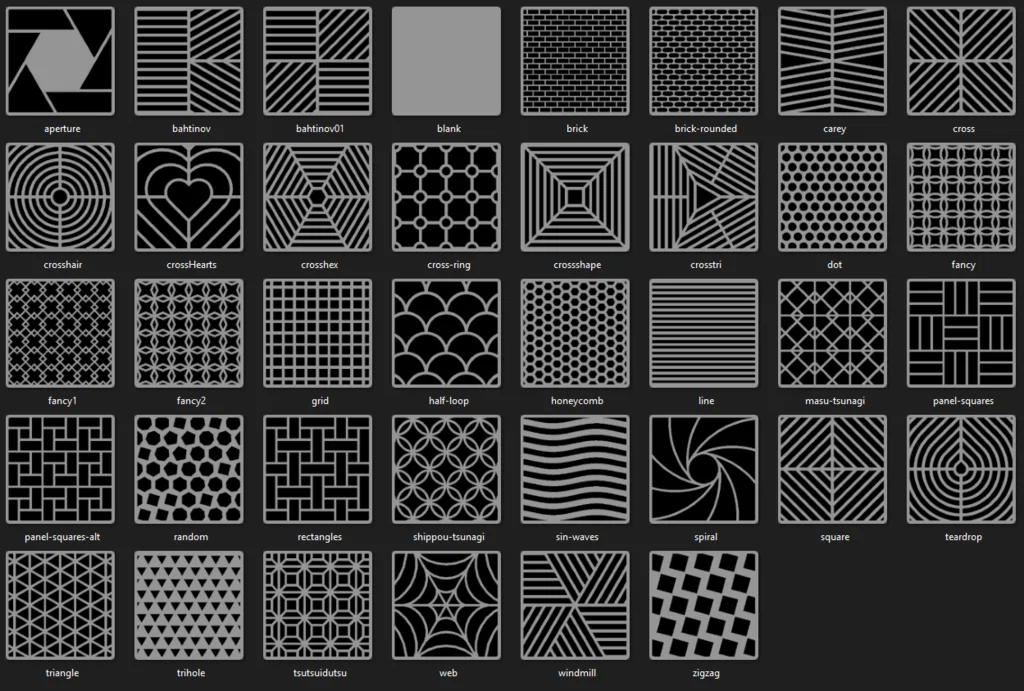

• Rất nhiều mẫu họa tiết (được tối ưu hóa & tùy chỉnh linh hoạt)

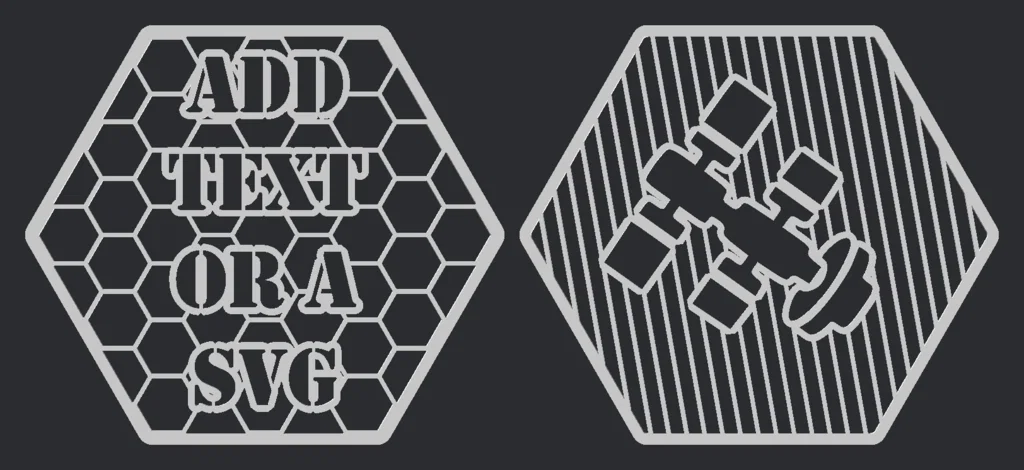

• Thêm chữ hoặc logo
• Nhập file .SVG (chỉ dành cho OpenSCAD)

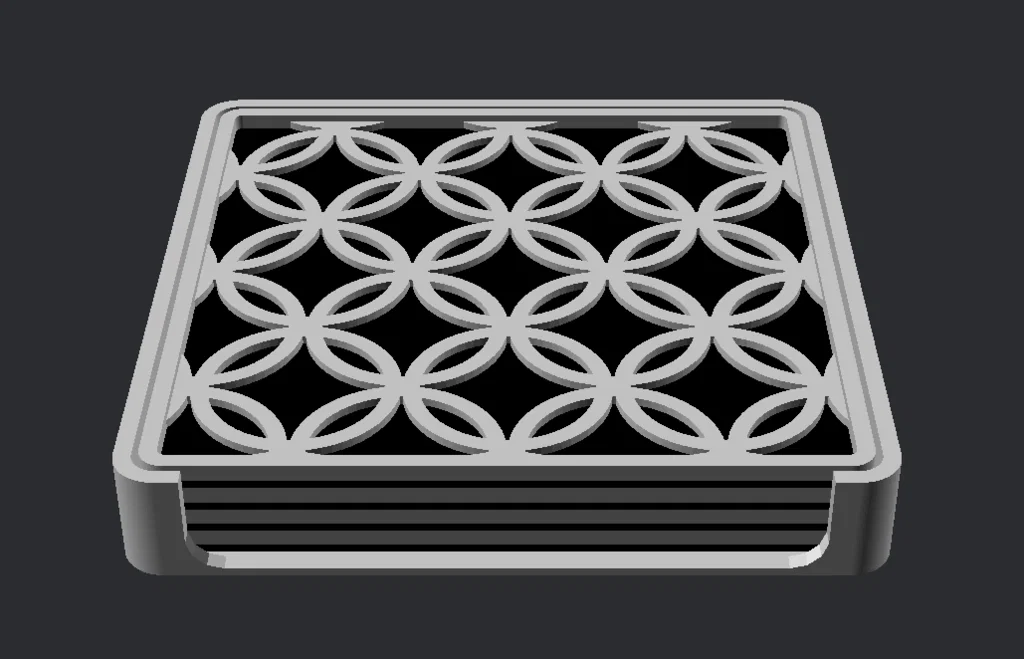

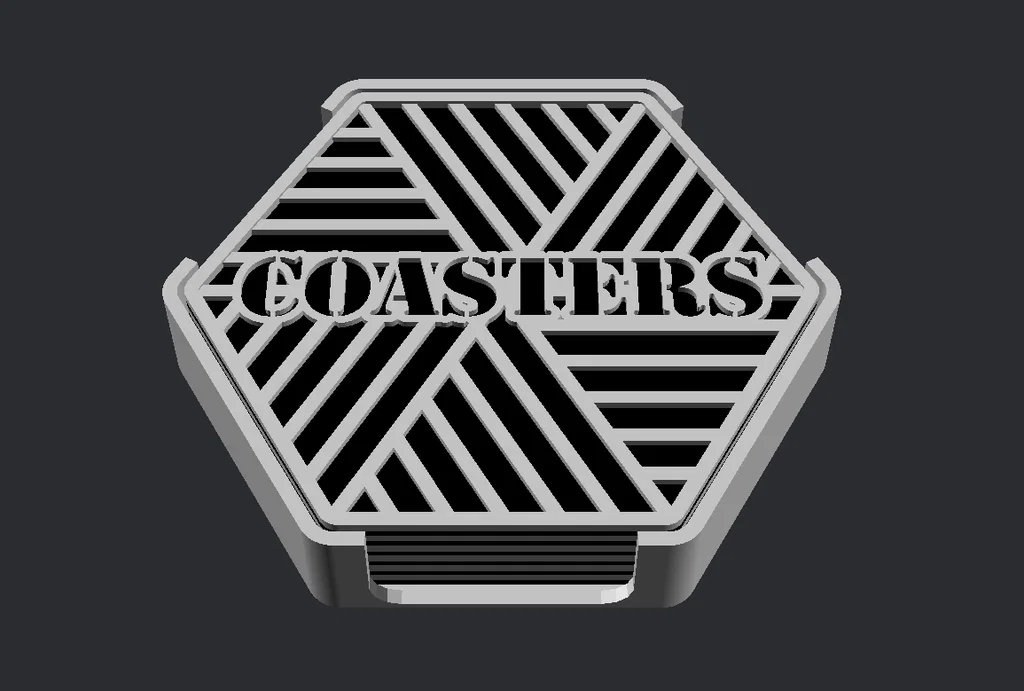

• Nhiều lựa chọn khay đựng
• Chọn kích thước & hình dạng
• Xuất 2D hoặc 3D (chỉ dành cho OpenSCAD)

Tính năng dự kiến:

• Nhiều họa tiết hơn
• Nhiều loại khay đựng hơn

Cách tùy chỉnh

Tùy chỉnh với OpenSCAD

1. Tải và cài đặt OpenSCAD tại đây - https://openscad.org/downloads.html
2. Tải và mở file .SCAD mà bạn muốn tùy chỉnh
3. Nhấp vào Window, sau đó bỏ chọn Hide Customizer Tùy chọn: Nhấp vào Window, sau đó chọn Hide Editor
4. Tùy chỉnh cài đặt. Sau khi đổi cài đặt, bạn có thể cần nhấp ra ngoài ô văn bản để áp dụng thay đổi.
5. Nhấp Design > Render và đợi thiết kế hoàn tất
6. Nhấp File > Export > Export to STL
7. Lưu file lại

Cài đặt sẵn (Presets)

Bạn cần xuất khay đựng và mỗi miếng lót ly riêng biệt vì OpenSCAD chỉ xuất được một file STL mỗi lần. Để dễ dàng hơn, mình gợi ý bạn nên lưu các cài đặt sẵn.

• Nhấp vào dấu + để lưu preset mới
• Chọn tên từ danh sách để tải preset
• Nhấp Save Preset để cập nhật preset đã chọn

Cách tính kích thước

Bạn có 3 lựa chọn để thiết lập kích thước. Bạn có thể bật tính năng xem trước cốc (với đường kính tùy chỉnh) trong phần cài đặt.

Đường kính cốc (Đây là đoạn trung đoạn hoặc bán kính trong của hình)

Đo chiếc cốc của bạn, thêm một chút khoảng trống xung quanh và nhập số đó vào phần tùy chỉnh - kích thước hình dạng sẽ được tự động tính toán.

Đường kính lót ly

Đường kính bên ngoài của hình dạng.

Chiều dài cạnh lót ly (Đường kính sẽ được tính từ độ dài cạnh và số cạnh)

Hữu ích nếu bạn đã có sẵn lót ly hoặc khay đựng. Hãy đo đường kính hoặc chiều dài cạnh (rồi nhập số cạnh).

Cách thêm chữ

Việc thêm chữ rất dễ, chỉ cần nhập nội dung bạn muốn và chọn font chữ. Bạn có thể đảo ngược chữ để tạo khung viền.

Trong OpenSCAD, bạn có thể cài đặt bất kỳ font chữ nào, kể cả font icon để chèn logo. Một địa chỉ tốt để bắt đầu tìm kiếm là tại đây

Sau khi đã tải về font ưng ý:

• Truy cập C:\Users\TÊN-NGƯỜI-DÙNG-CỦA-BẠN\
• Tạo một thư mục tên là .fonts (chú ý dấu chấm ở trước chữ font)
• Chép file font vào thư mục đó
• Nếu đang mở OpenSCAD, hãy đóng và mở lại file
• Thay đổi cài đặt Text Font trong customizer và nhập ký tự logo bạn muốn.

Đảm bảo chữ/logo được kết nối với nhau - bạn có thể bật phần đế trên lót ly nếu muốn sử dụng font không phải dạng stencil!
