Bộ dẫn sợi nhựa (Filament Guide) cho Creality Ender 3 V3 Plus

Bộ dẫn sợi nhựa cho Creality Ender 3 V3 Plus mặc định hơi sơ sài, nhiều anh em cũng đã nhận ra và tìm cách khắc phục. Vì các giải pháp hiện có không hợp ý mình lắm nên mình đã tự thiết kế bản này.

Mình đã di chuyển cảm biến sang trụ bên trái. Để lắp giá đỡ, bạn cần hai ốc cấy nhiệt (heat-set insert) M3. Bạn có thể dùng chính ốc zin của máy để bắt cảm biến vào giá.

Bạn có thể mua sẵn cáp nối dài JST XH 2.54 3-pin (thường dài 20cm) để nối, hoặc tự chế cáp giống mình cho gọn.

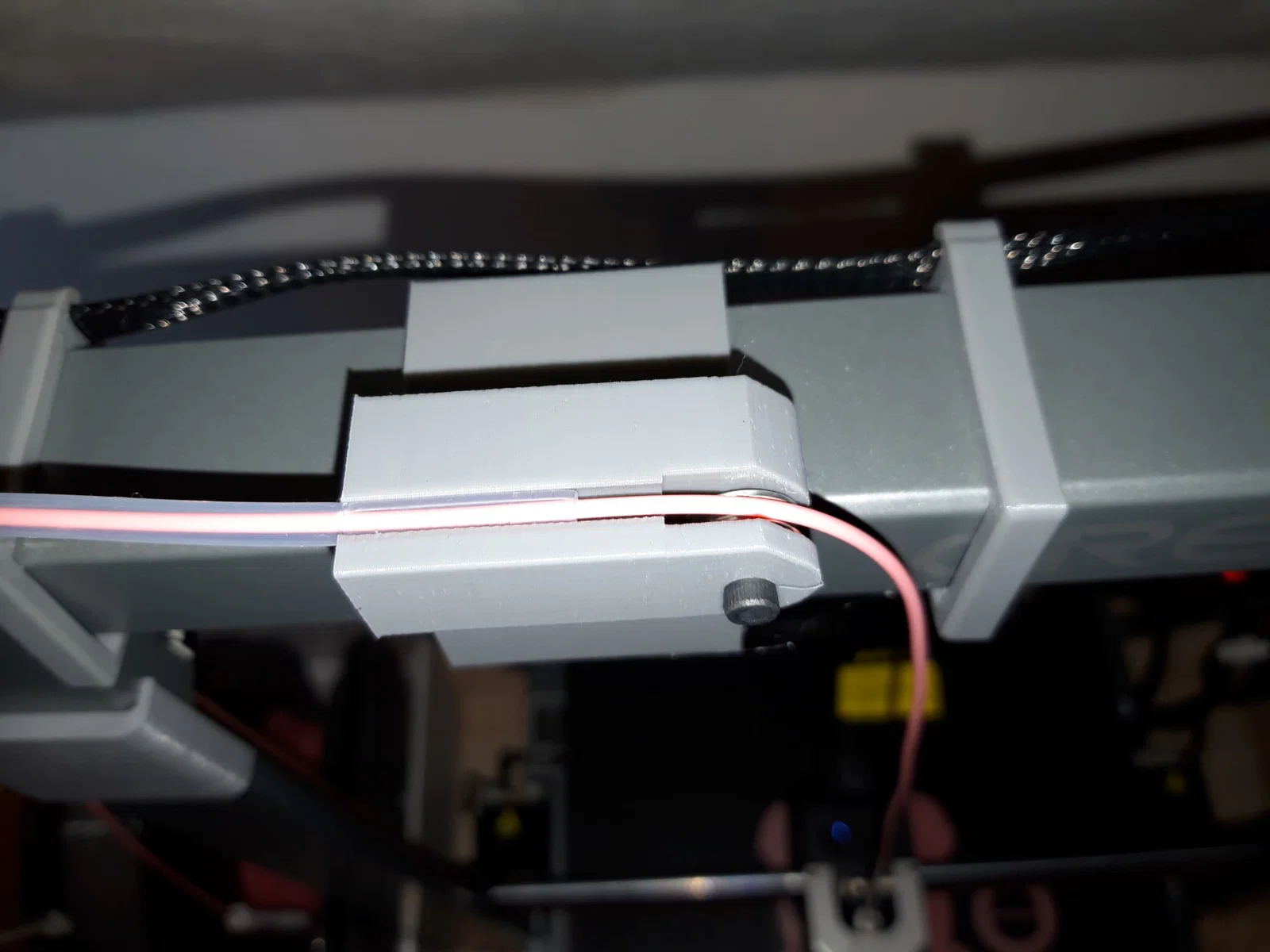

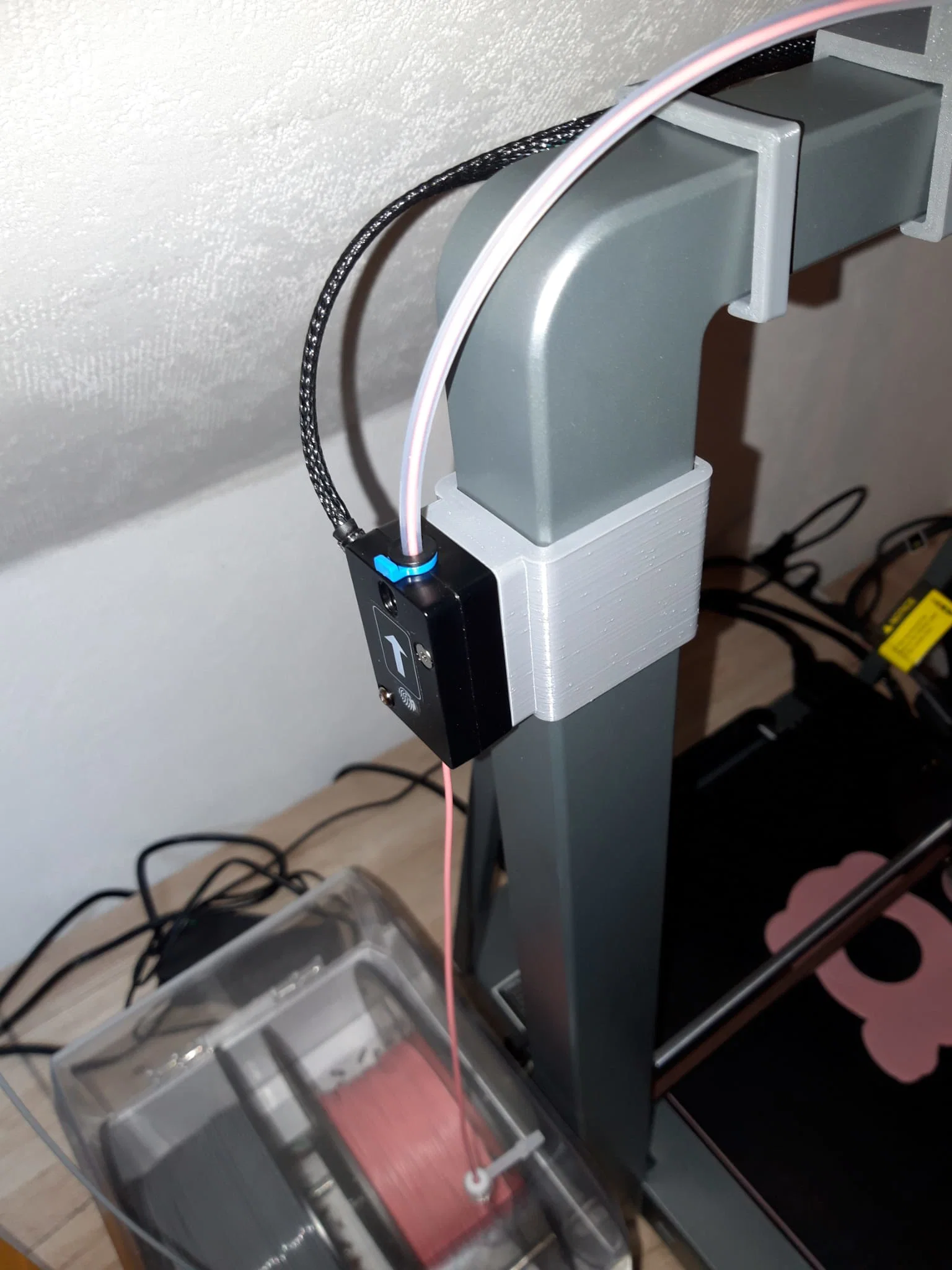

Sợi nhựa từ cảm biến sẽ đi qua ống PTFE để đến bánh dẫn hướng. Bánh dẫn hướng mình dùng là bạc đạn V623ZZ V-groove. Bạn cần chuẩn bị một ốc lục giác đầu trụ M3 x 20, hai long đền M3 và một đai ốc M3 để lắp. Nhớ đặt long đền ở hai bên bánh xe để tránh cọ xát vào giá đỡ nhé. Công đoạn này hơi tỉ mỉ một chút nhưng hoàn toàn làm được.

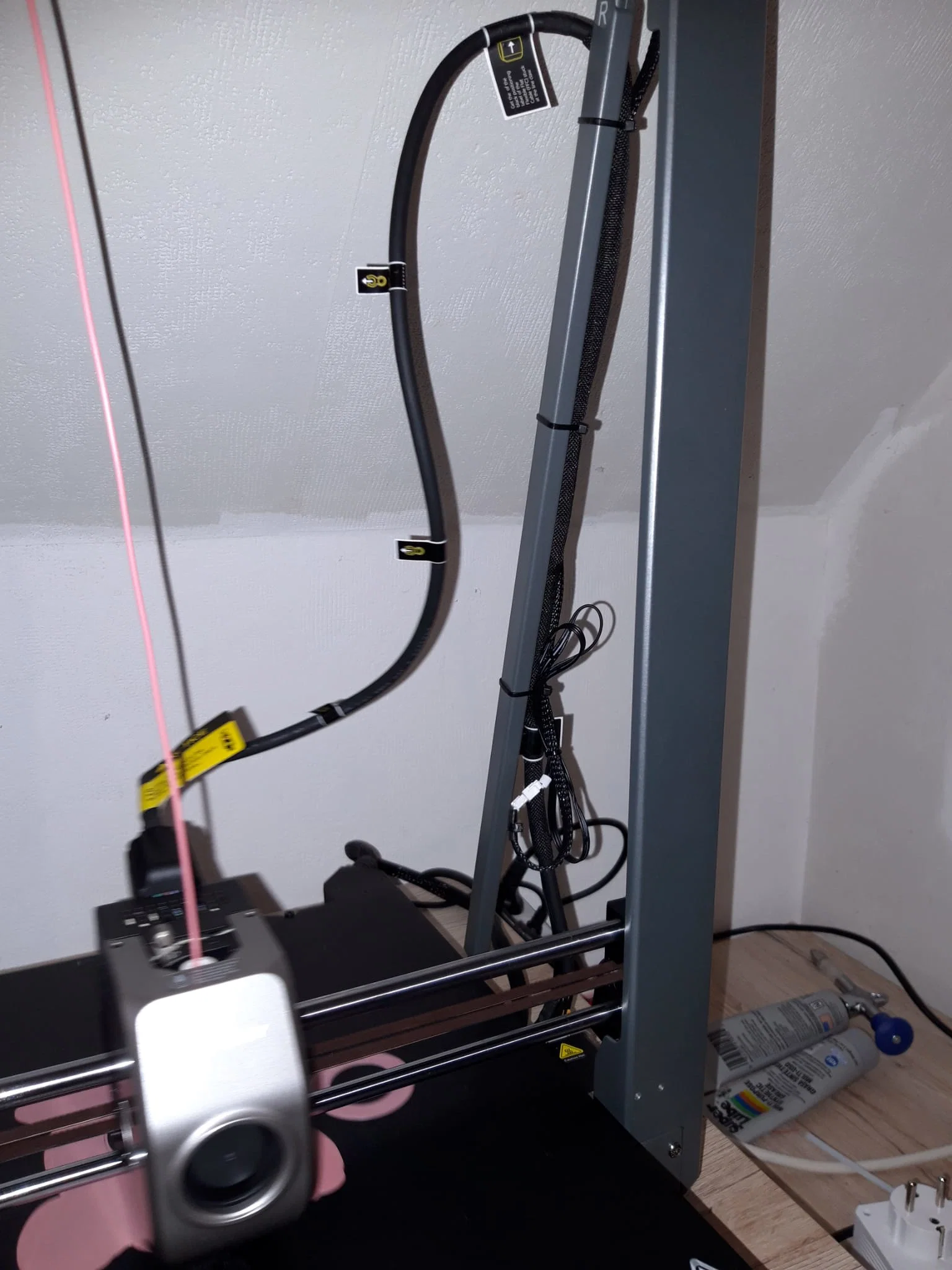

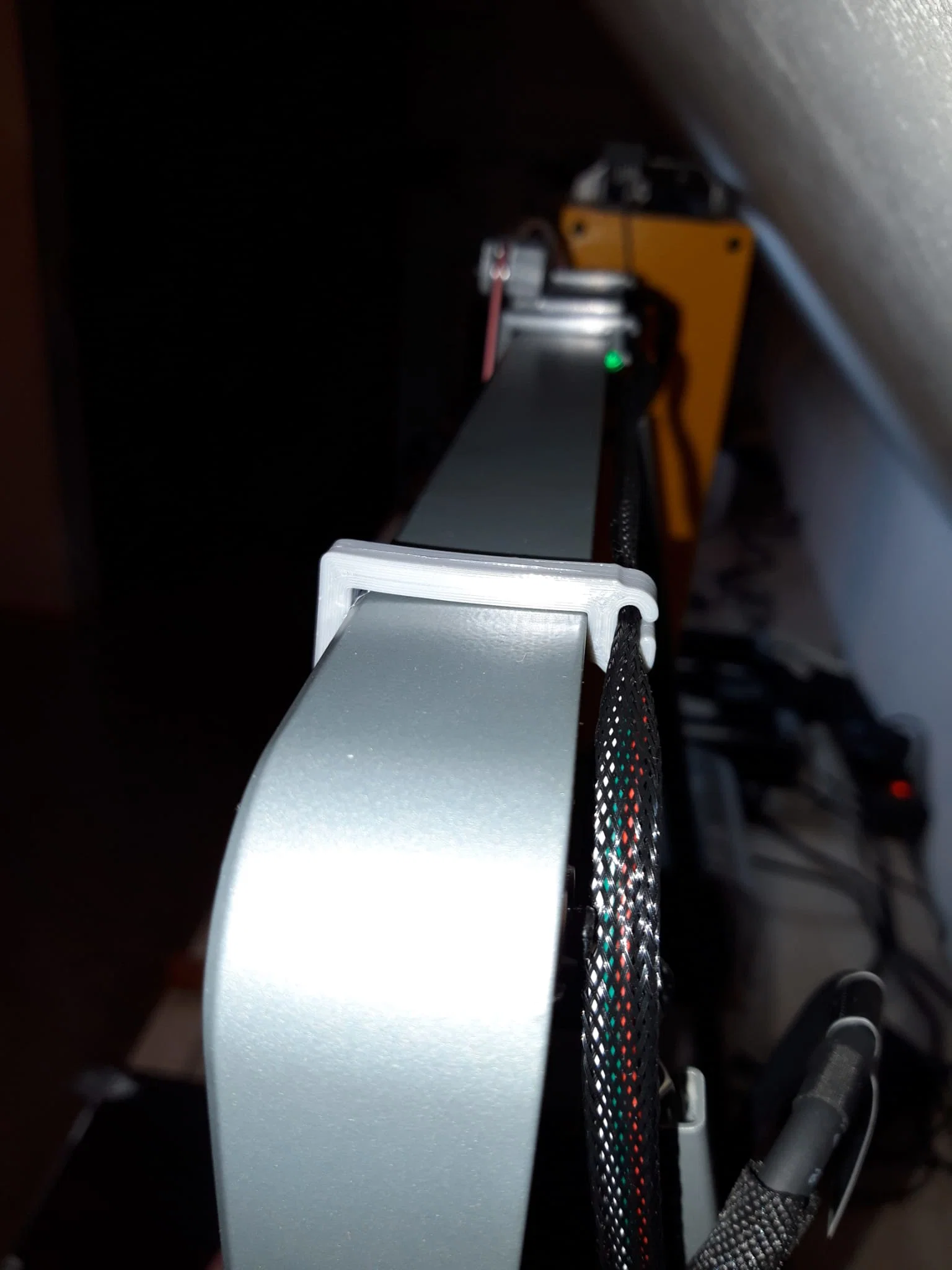

Cáp hotend và cáp cảm biến hết nhựa (runout sensor) mình đã gom lại và dẫn dọc theo thanh chống bên phải. Ống bọc cáp dạng mở nên bạn có thể rút dây cảm biến ra dễ dàng. Bạn nên luồn dây vào kẹp trước rồi mới gắn kẹp lên thanh ngang; kẹp được thiết kế khá khít để tránh dây bị tuột ra ngoài.

Cập nhật 1: Hôm nay mình vừa lắp thêm đèn LED của Creality. Mình phát hiện ra dây cáp từ mainboard lên cảm biến runout khá dài, có thể dẫn dây ra ngoài cùng với dây motor trục Z bên trái. Như vậy là dây đủ dài để tới cảm biến bên trụ trái mà không cần nối thêm. Nếu dẫn dây dọc theo thanh chống trái thì không cần dùng kẹp dây nữa.

Cập nhật 2: Giá đỡ cảm biến giờ đã có thêm 4 lỗ cho ốc cấy nhiệt M3. Nếu muốn lắp bên phải, bạn chỉ cần lật ngược (mirror) các chi tiết trong Slicer và lắp ốc cấy vào các lỗ tương ứng là xong.

Cập nhật 3: Theo yêu cầu của nhiều anh em, mình đã cập nhật thêm phiên bản giá đỡ cảm biến mới cho phép gắn ống PTFE từ phía dưới lên. Bản này mình chưa test nên rất mong nhận được phản hồi từ các bạn.

Các linh kiện cần mua thêm mình đã in đậm trong bài. Mình đã in thử bằng chất liệu PETG trên máy Ender, Elegoo 4 Pro và Kywoo Idex. Dự án tiếp theo của mình là chuyển công tắc nguồn ra phía trước vì vị trí mặc định bất tiện quá.
