Ke góc 90 độ tùy chỉnh mọi kích thước - Parametric (Hệ Imperial & Metric)
Mẫu ke góc 90 độ dạng tham số linh hoạt cho kệ, góc tường và dự án DIY. Dễ dàng thay đổi kích thước từ 20x20mm đến 8x8 inch bằng OpenSCAD hoặc Customizer.
Mô tả

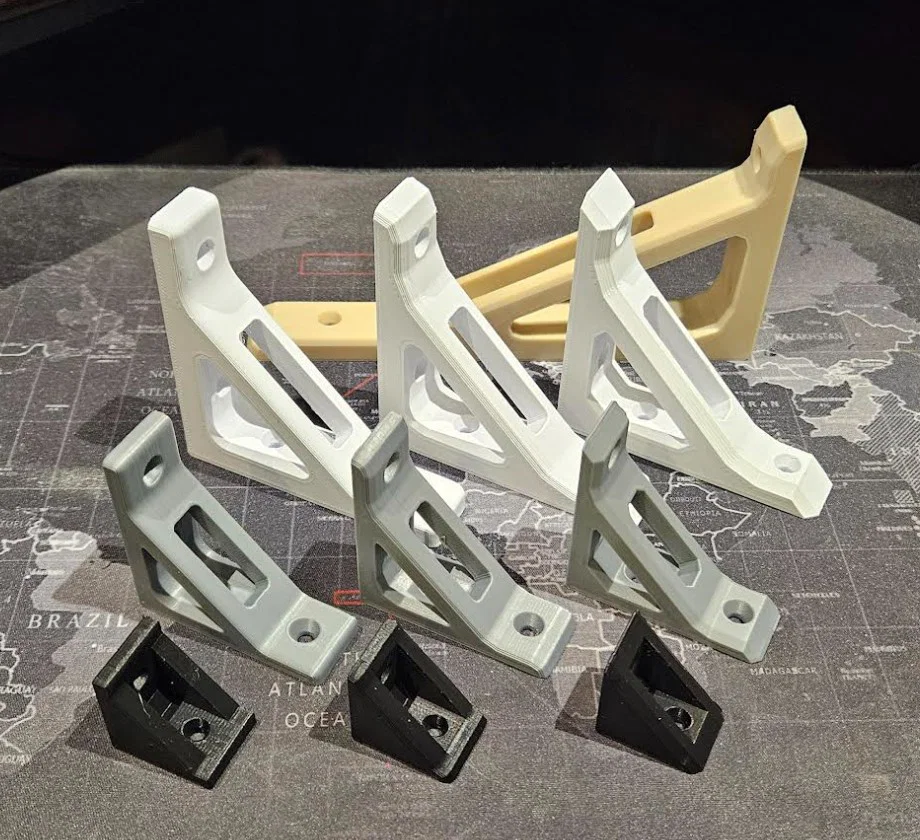

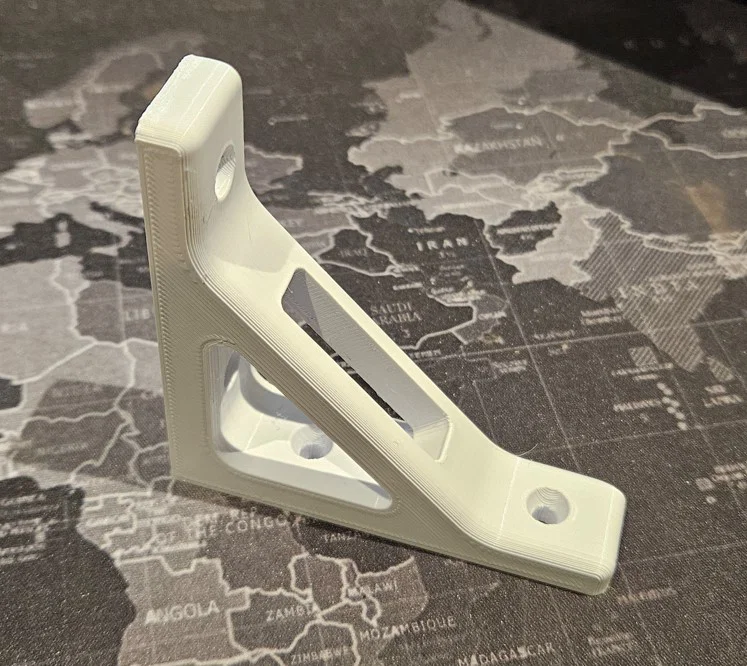

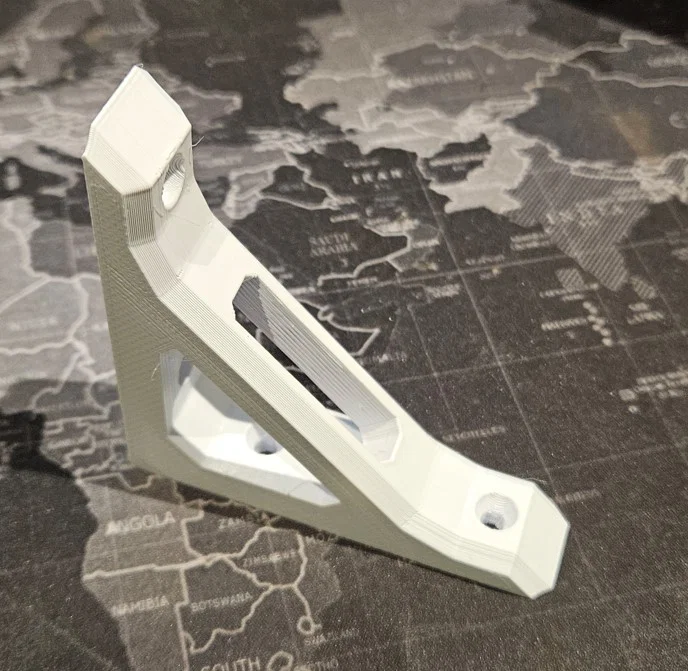

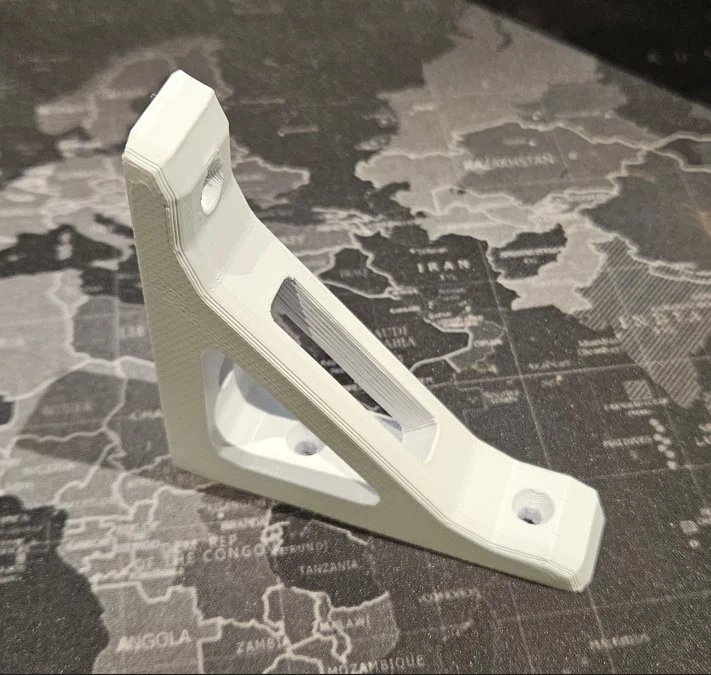

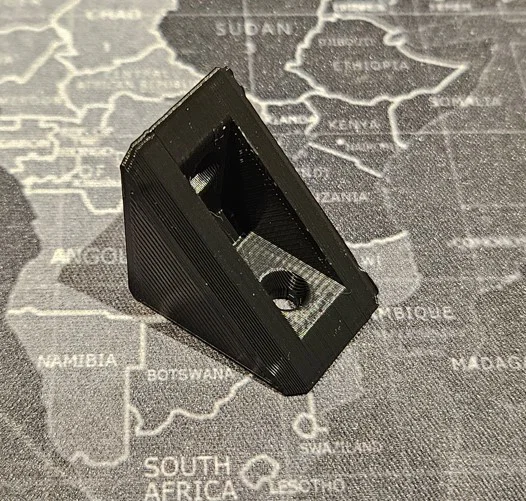

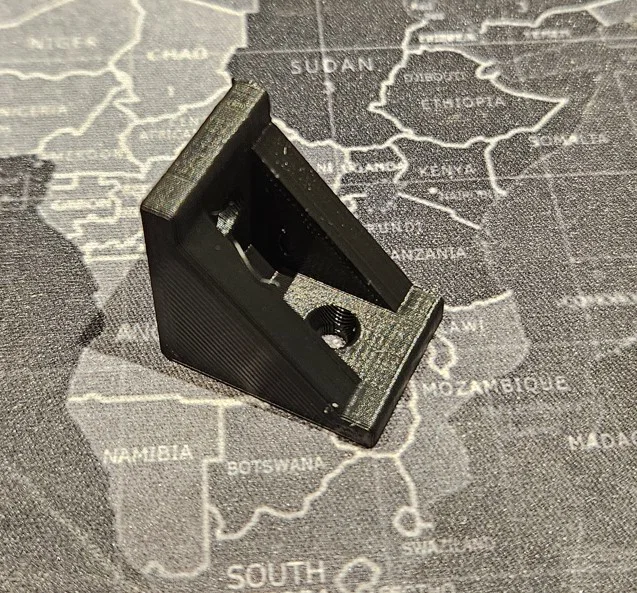

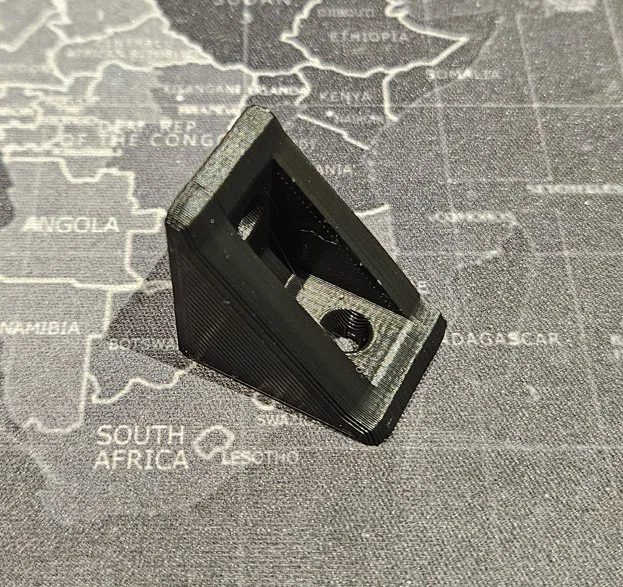

Đây là mẫu ke góc 90 độ dạng tham số (parametric) đơn giản nhưng cực kỳ linh hoạt. Bạn có thể tùy chỉnh kích thước cho gần như mọi nhu cầu thông qua các thông số trong OpenSCAD. Ke góc này cũng hỗ trợ 3 kiểu dáng khác nhau: Normal Bevel, Low Poly và Extra Low Poly.
Nếu bạn không rành hoặc không thích sử dụng OpenSCAD, bạn có thể dùng công cụ Customizer của MakerWorld tại đây (https://makerworld.com/en/models/726914#profileId-674133) để tạo kích thước tùy ý. Prusa ơi, đây thực sự là tính năng cần thêm vào trang web của mình đấy!!!!

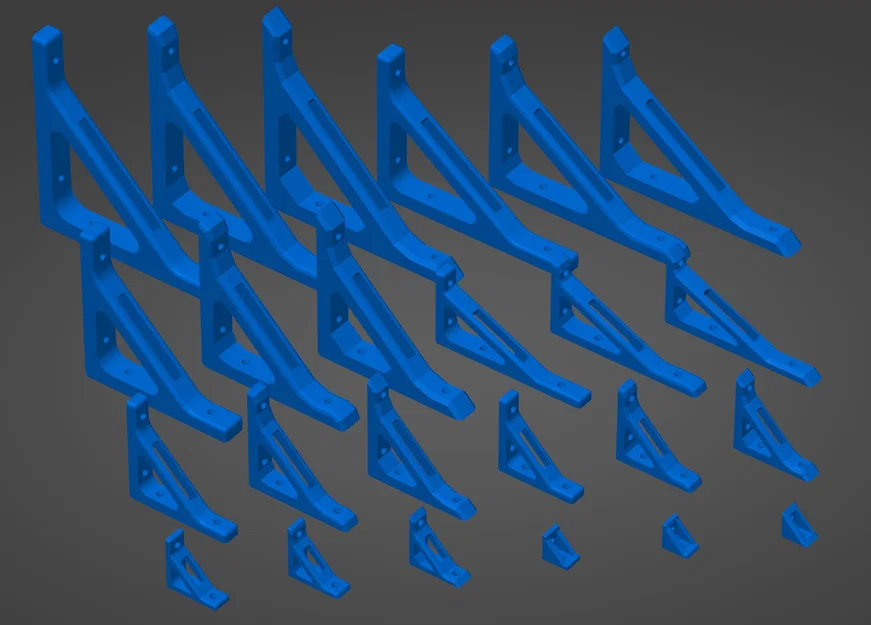

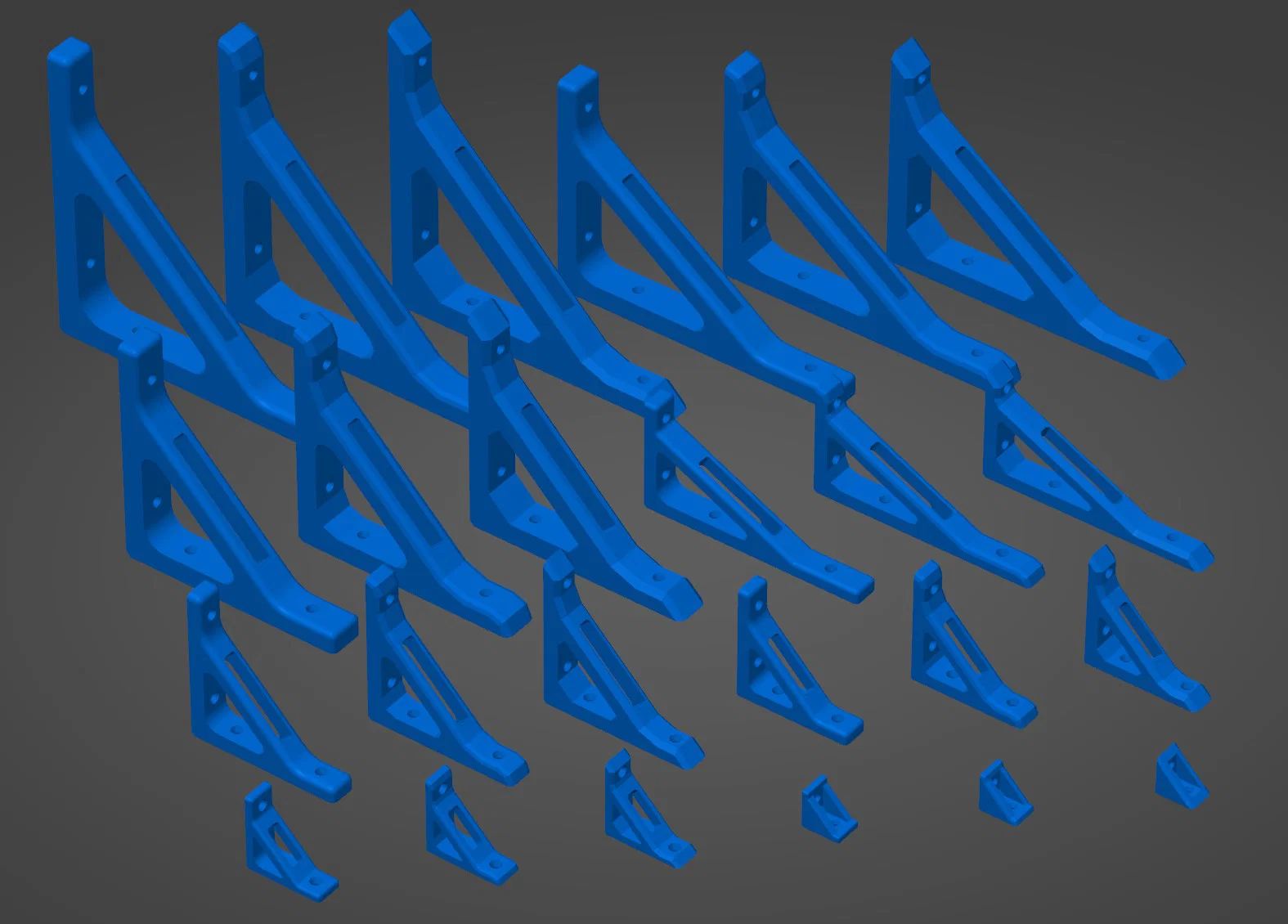

Tôi đã tạo sẵn các file STL cho nhiều kích thước hệ inch từ 1x1 đến 8x8 inch, sử dụng ốc vít #4, #6 hoặc #8. Hãy xem bảng bên dưới để biết kích thước và vị trí bắt ốc. Tôi sẽ cập nhật thêm các file STL hệ mét trong tuần tới.

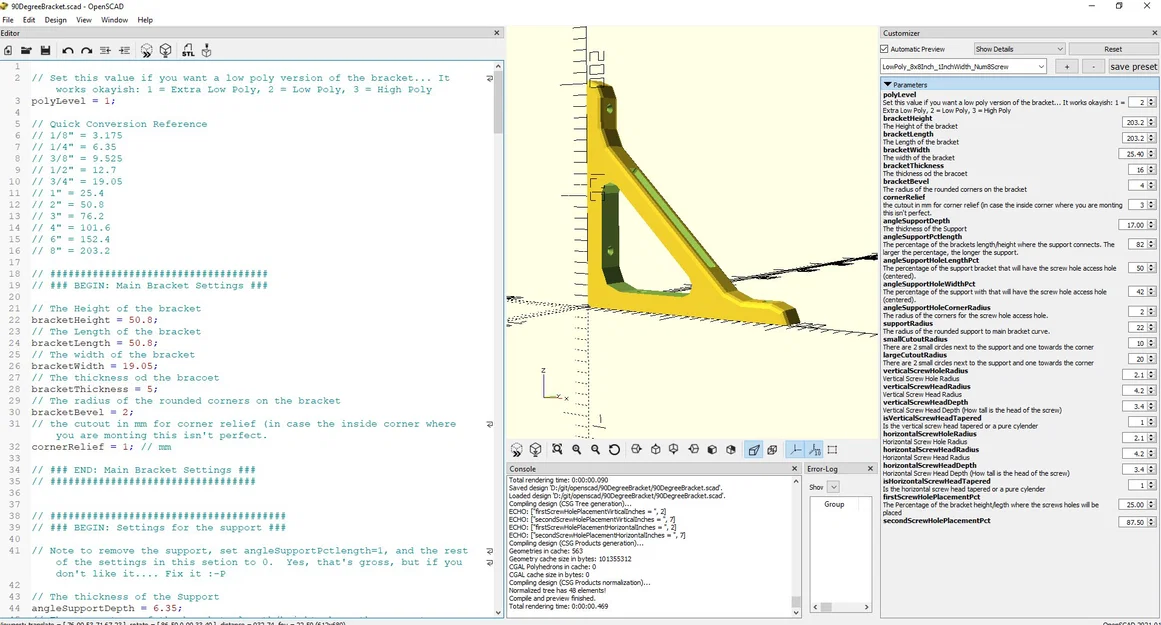

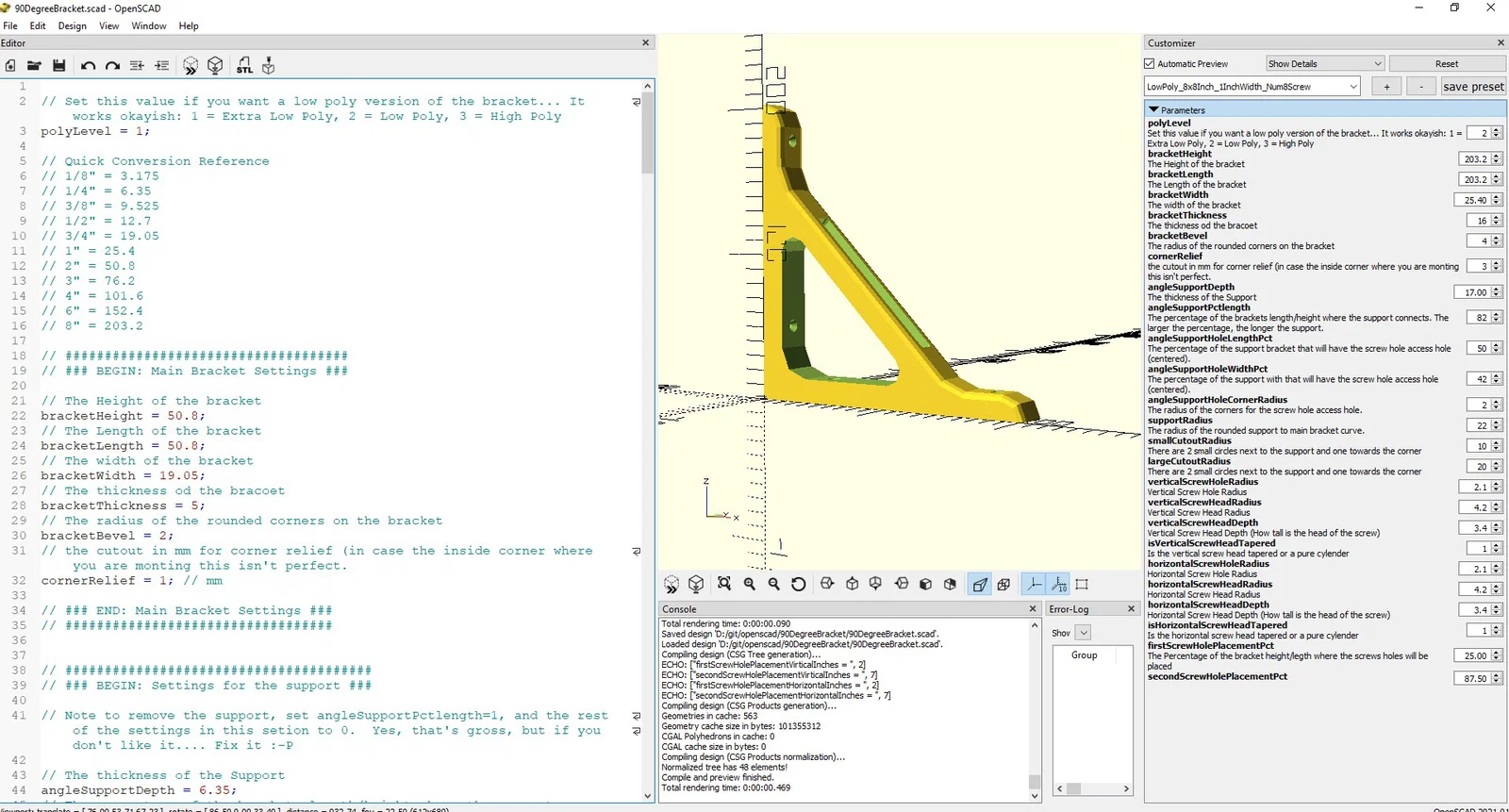

Nếu muốn tự tạo kích thước riêng, tôi đã tải lên file OpenSCAD để bạn thay đổi các thông số như chiều cao, độ dài, chiều rộng, vị trí và kích thước lỗ vít, kích thước đầu vít, kiểu dáng, v.v. Tôi cũng đã tải lên file .json chứa các cài đặt cho các file STL có sẵn. LƯU Ý: File OpenSCAD không hoàn hảo đâu, thông cảm giúp tôi vì nó tốn khá nhiều thời gian để tối ưu. Nếu bạn chỉnh thông số quá lớn hoặc quá nhỏ, kết quả có thể không còn giống cái ke nữa. Tuy nhiên, bạn có thể dùng file .json làm điểm bắt đầu. Vì trang web không cho tải lên file .json, tôi phải để định dạng .txt, bạn hãy đổi tên thành 90DegreeBracket.json để tab “Parameters” hiển thị trong OpenSCAD. LƯU Ý 2: Đúng là kiểu Normal Bevel render rất lâu (có khi mất 5 phút) :-(. Rất tiếc là OpenSCAD đôi khi bị lỗi lưới, nên tôi cần dùng số lượng đa giác rất lớn để mọi thứ khớp với nhau :-/.
Các file STL có sẵn
Hệ Imperial (Inch)
| Kích thước | Độ rộng | Kiểu dáng | Cỡ ốc | Vị trí ốc 1 | Vị trí ốc 2 |
|---|---|---|---|---|---|
| 1x1 Inch | ¾ inch | Normal Bevel, Low Poly, Extra Low Poly | #4 hoặc #6 | 5/8 inch | Không |
| 2x2 Inch | ¾ inch | Normal Bevel, Low Poly, Extra Low Poly | #4 hoặc #6 | 5/8 inch | 1 5/8 inch |
| 3x3 Inch | ¾ inch | Normal Bevel, Low Poly, Extra Low Poly | #4 hoặc #6 | 7/8 inch | 2 ½ inch |
| 3x6 Inch | ¾ inch | Normal Bevel, Low Poly, Extra Low Poly | #4 hoặc #6 | Cạnh 3 inch: 7/8 inch; Cạnh 6 inch: 1 ¾ inch | Cạnh 3 inch: 2 ½ inch; Cạnh 6 inch: 5 inch |
| 4x4 Inch | ¾ inch | Normal Bevel, Low Poly, Extra Low Poly | #6 | 1 inch | 3 3/8 inch |
| 6x6 Inch | 1 inch | Normal Bevel, Low Poly, Extra Low Poly | #6 hoặc #8 | 1 ½ inch | 5 inch |
| 6x8 Inch | 1 inch | Normal Bevel, Low Poly, Extra Low Poly | #6 hoặc #8 | Cạnh 6 inch: 1 ½ inch; Cạnh 8 inch: 2 inch | Cạnh 6 inch: 5 ¼ inch; Cạnh 8 inch: 7 inch |
| 8x8 Inch | 1 inch | Normal Bevel, Low Poly, Extra Low Poly | #8 | 2 inch | 7 inch |
Hệ Metric (mm)
| Kích thước | Độ rộng | Kiểu dáng | Cỡ ốc | Vị trí ốc 1 | Vị trí ốc 2 |
|---|---|---|---|---|---|
| 20x20 mm | 20 mm | Normal Bevel, Low Poly, Extra Low Poly | M3 hoặc M4 | 12 mm | Không |
| 20x40 mm | 20mm | Normal Bevel, Low Poly, Extra Low Poly | M3 hoặc M4 | Cạnh 20mm: 12 mm; Cạnh 40mm: 24 mm | Không |
| 30x30 mm | 20 mm | Normal Bevel, Low Poly, Extra Low Poly | M3 hoặc M4 | 10mm | 22 mm |
| 40x40 mm | 20 mm | Normal Bevel, Low Poly, Extra Low Poly | M3 hoặc M4 | 15 mm | 32 mm |
| 40x60 mm | 20 mm | Normal Bevel, Low Poly, Extra Low Poly | M3 hoặc M4 | Cạnh 40mm: 14 mm; Cạnh 60mm: 21 mm | Cạnh 40mm: 30 mm; Cạnh 60mm: 45 mm |
| 60x60 mm | 20 mm | Normal Bevel, Low Poly, Extra Low Poly | M3 hoặc M4 | 20 mm | 50 mm |
Nếu thấy bảng có gì sai sót, hãy báo tôi biết để chỉnh sửa nhé. Cảm ơn!
Hướng dẫn in

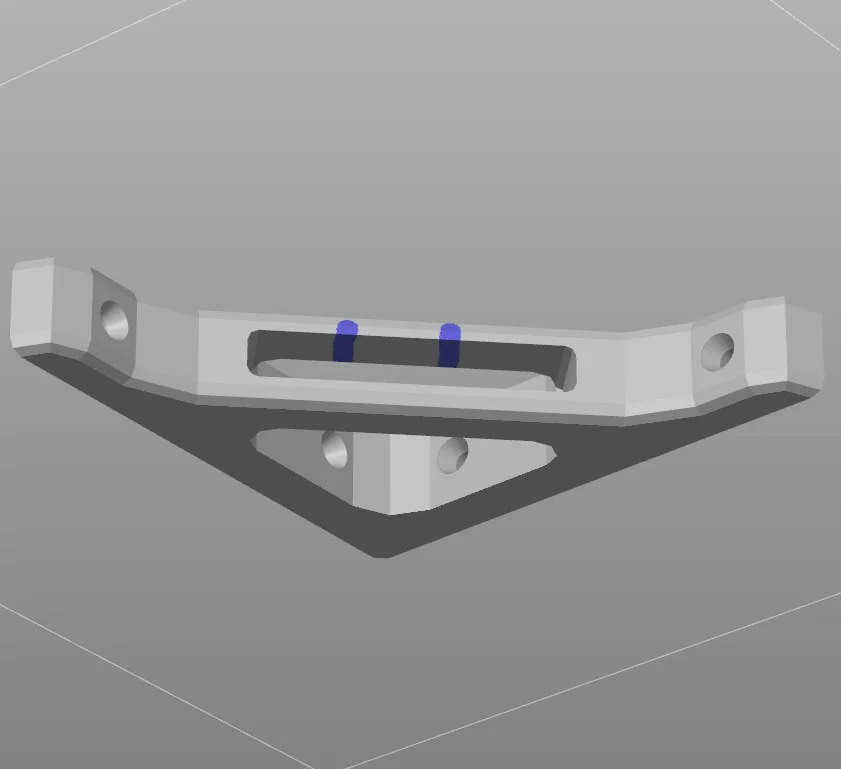

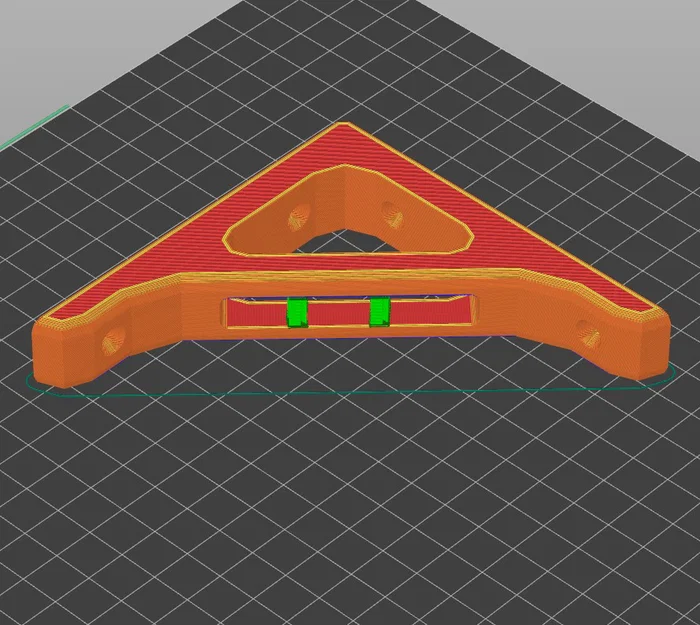

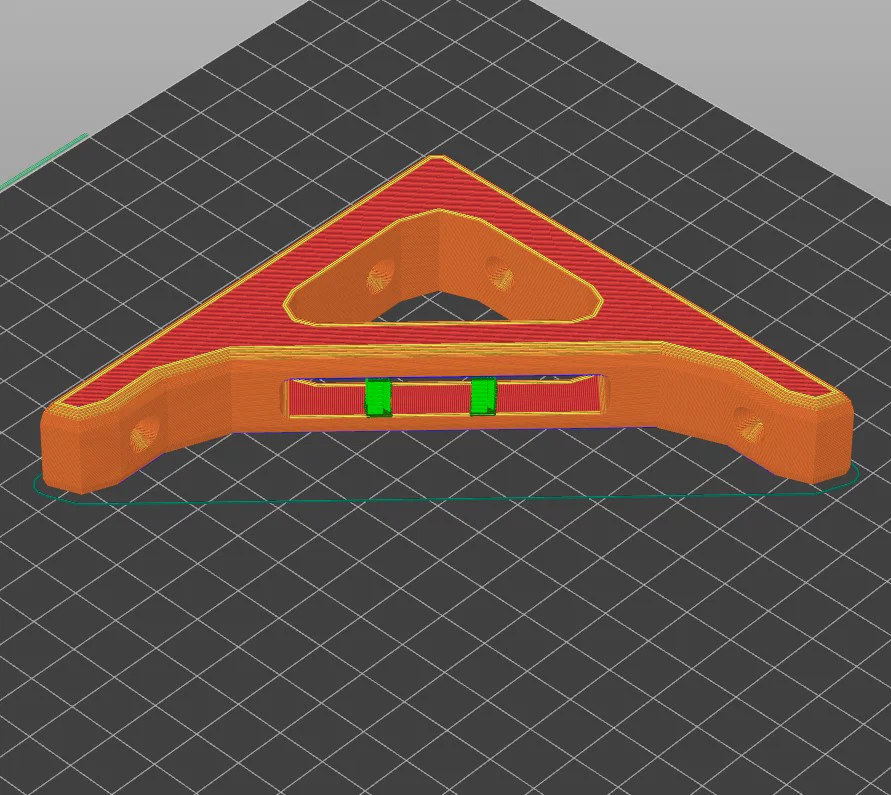

Tôi khuyến khích in nằm phẳng, có thêm hỗ trợ (support) bên trong khe gắn ốc ở phần ke đỡ. Xem ảnh để biết ví dụ cụ thể.
Ngoài ra, bạn tùy chỉnh độ đặc (infill) và số lớp vỏ (perimeters) tùy theo độ cứng mong muốn.
Nhật ký cập nhật
22/09/2024:
- Thêm các kích thước 20x40, 40x60, và 60x60 mm.
- Vá lỗi nhỏ gây sót vật liệu sau khi cắt lỗ ốc.
- Cập nhật file 90DegreeBracket.json (vẫn để đuôi .txt).
15/09/2024:
- Lỗ ốc #8 hơi nhỏ nên đã làm rộng ra một chút.
14/09/2024:
- Thêm các kích thước 20x20, 30x30, 40x40 mm.
Giấy phép
File mô hình
