Mod Fingertip cho Logitech G102/103/203 - Lấy cảm hứng từ Zeromouse

Bản mod Fingertip cho Logitech G103/203, lấy cảm hứng từ Zeromouse của OptimumTech. Mình đã thay đổi một vài chi tiết để có thể dùng được nút phụ (side buttons), con lăn và kẹp giữ dây (strain relief).

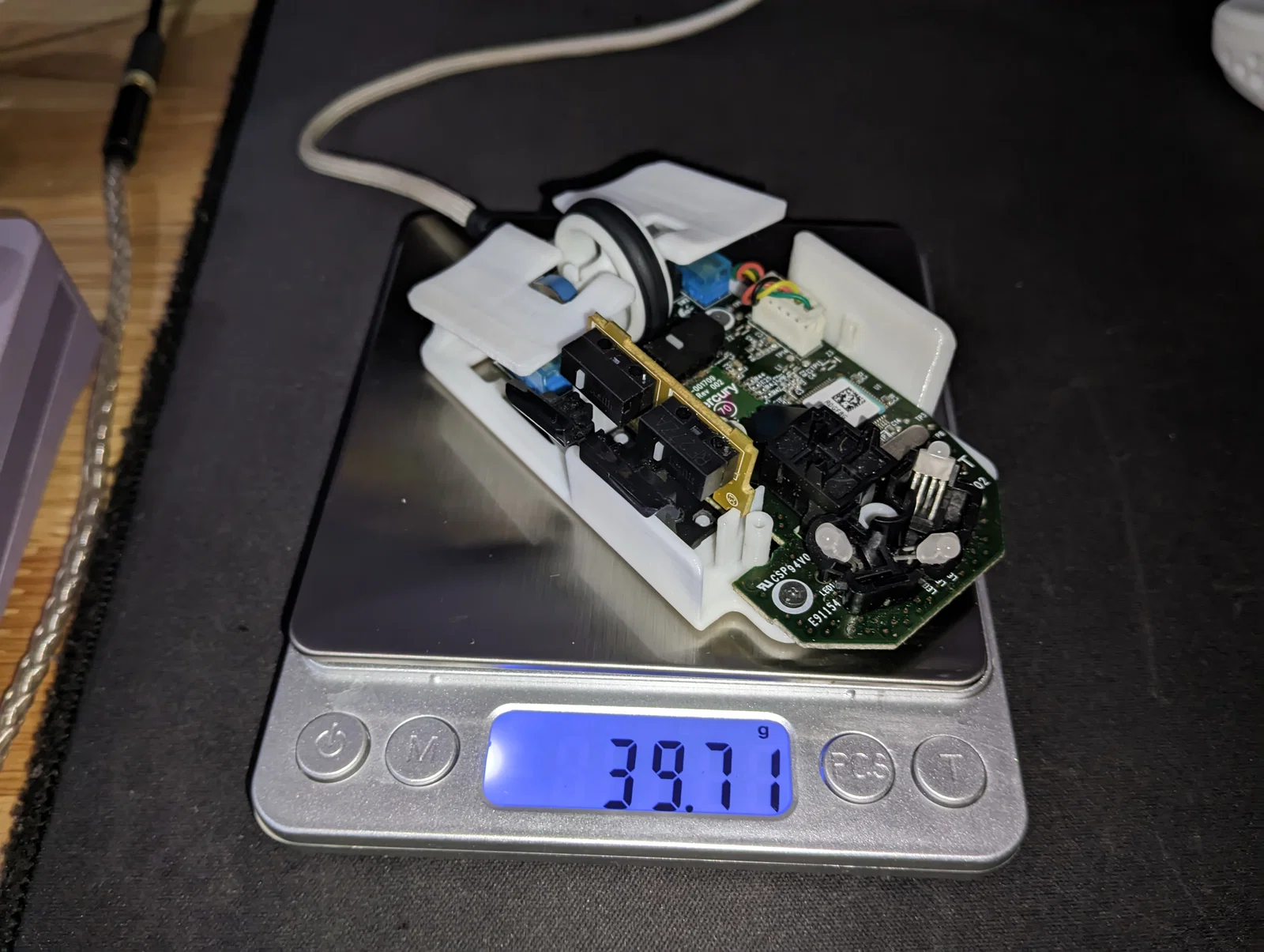

Tổng trọng lượng khoảng 40g với chất liệu PLA. Bản không có nút phụ nặng khoảng 35g (cần hàn tách nút phụ, đèn LED và nút DPI).

Cập nhật : 11/11/24 - V2 có hỗ trợ nút phụ - Làm phiên bản V2 mới hỗ trợ nút phụ, feet chuột và ốc zin, đồng thời cải thiện thêm về cơ học (công thái học tốt hơn, cứng cáp hơn, v.v.)

Cập nhật : 18/9/24 - V2 - Đã bỏ nút phụ trên PCB vì mình không dùng đến. - Có kèm file CAD nếu anh em muốn tùy chỉnh. (sử dụng ốc, nút phụ zin, v.v.)..

Nút chuột :

• Rãnh nhấn nông hơn (phẳng hơn)
• Thiết kế khớp nối đuôi én (dovetail) để định vị cơ học tốt hơn
• Phía bên phải được vát nghiêng giống dòng Zowie EC

Vỏ dưới (Bottom shell) :

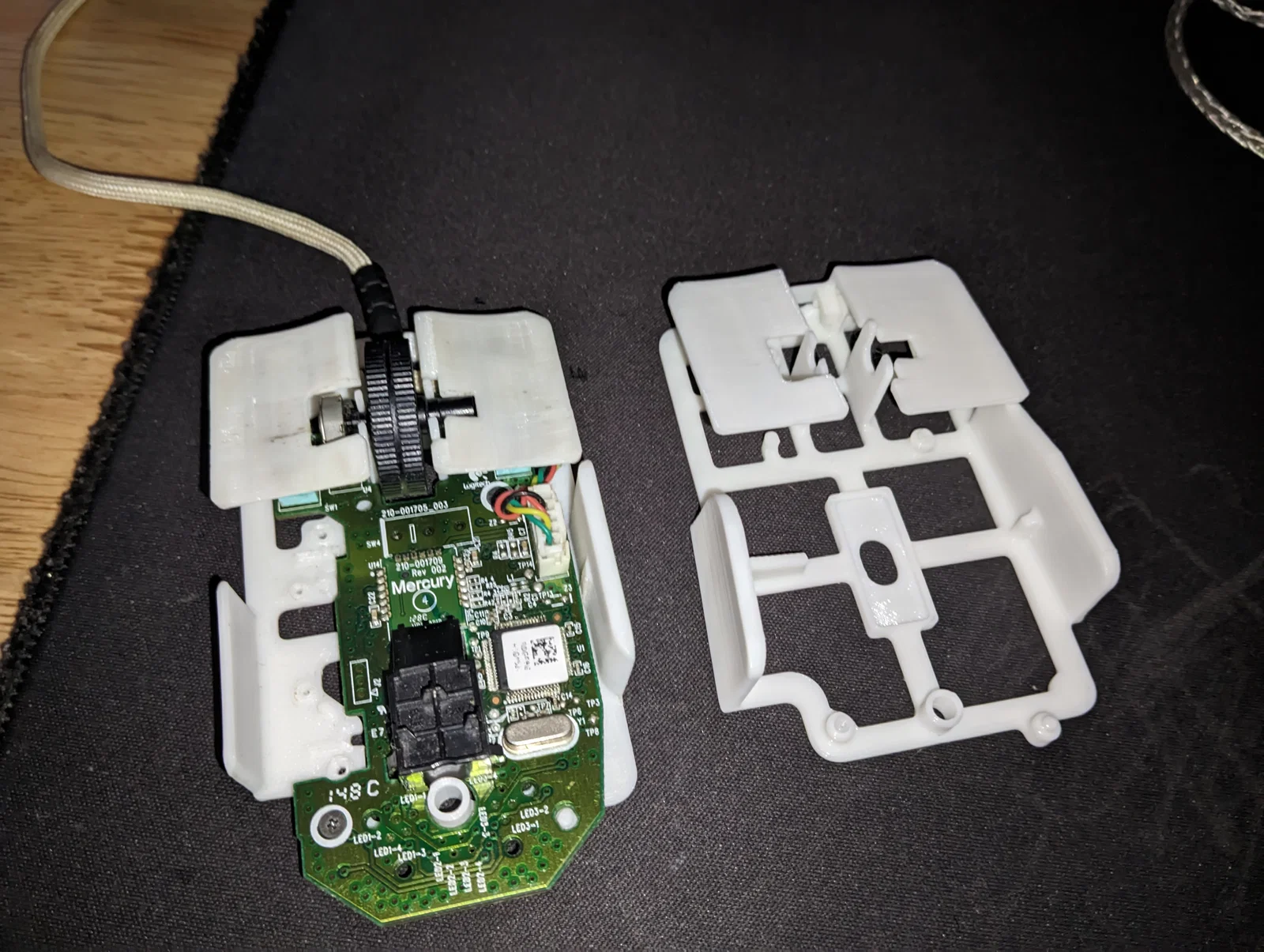

• Các điểm tiếp xúc được nghiêng vào trong, có rãnh thoải mái, dùng PCB làm khung để tăng độ cứng (đổi lại là sẽ không có nút phụ).
• Lỗ ốc được làm rộng hơn để dùng với ốc nhiệt (heat thread insert) bằng đồng M1.4.

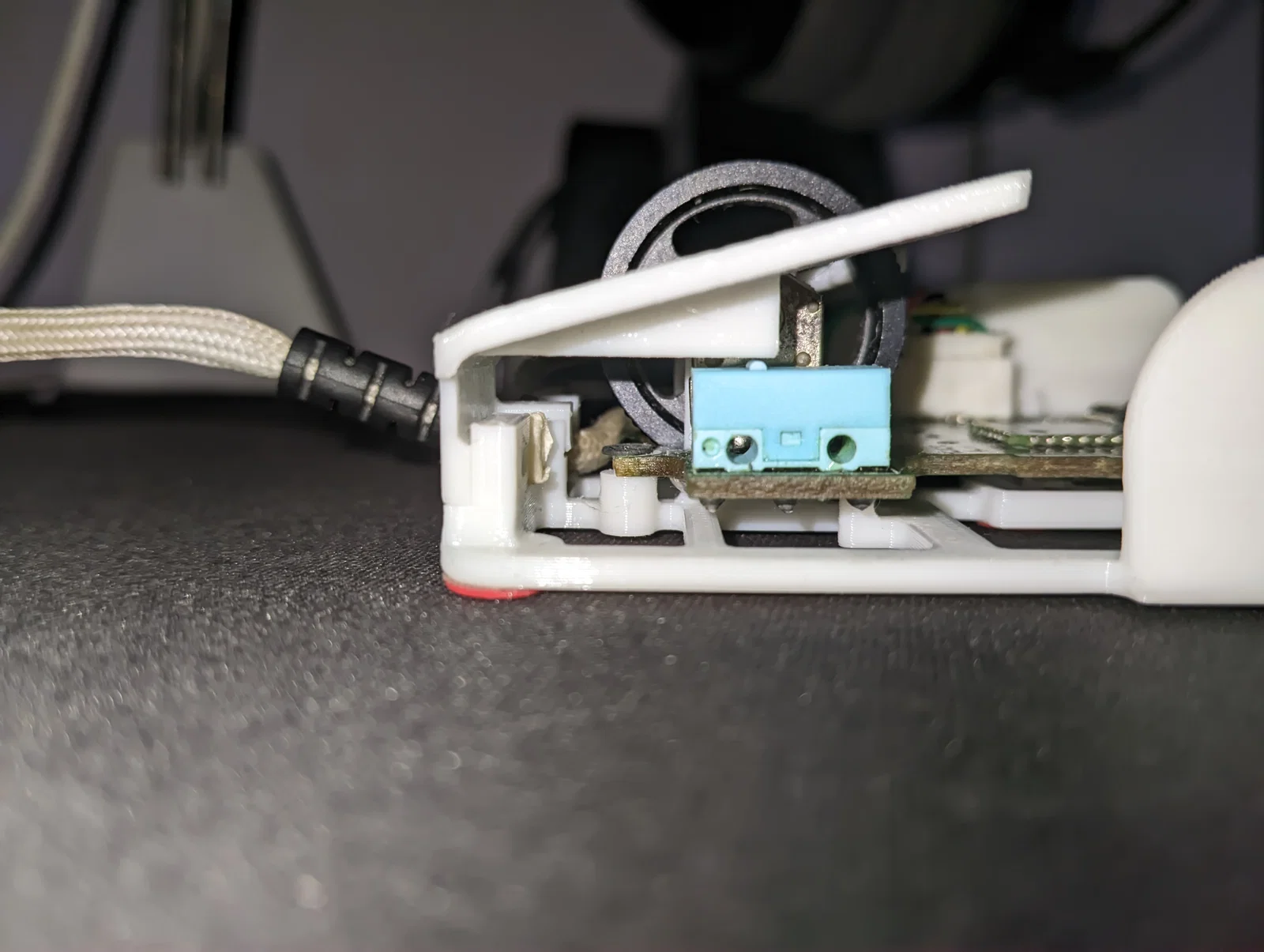

• Thiết kế kẹp giữ dây nghiêng lên 30° để giảm ma sát dây cáp.
• Cải thiện phần hốc cảm biến cho vừa vặn hơn.

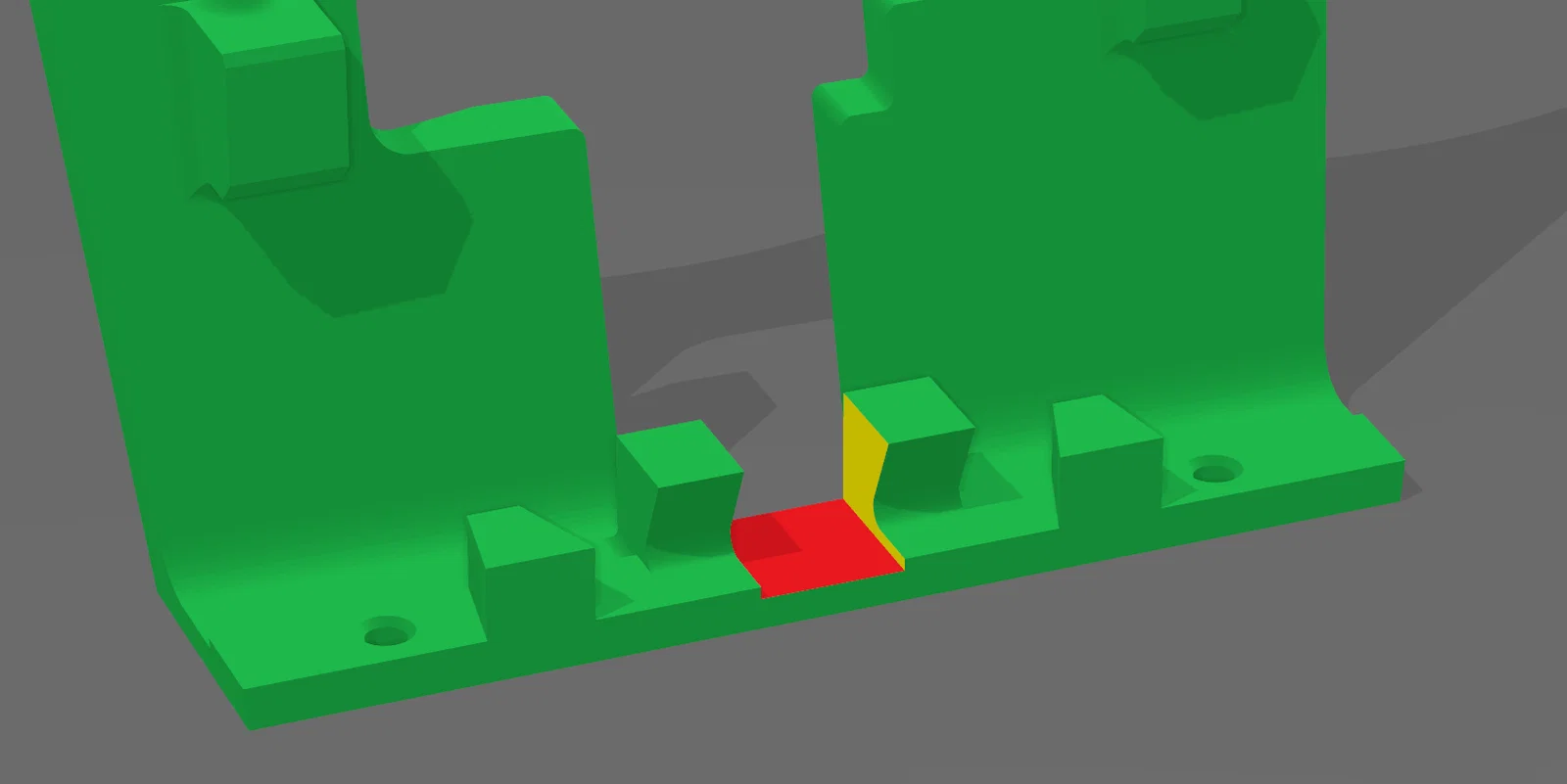

CÁCH LẮP ĐẶT : 1) Cắt phần cầu nối ở giữa hai phím chuột như trong hình (phần màu đỏ). Cắt phẳng với bề mặt màu vàng ở cả hai bên. Việc này giúp cho việc in mô hình dễ dàng hơn. 2) Bắt ốc vào các lẫy nút phụ zin. (2.a. Lắp ốc nhiệt bằng đồng M1.4 vào các lỗ vít của vỏ dưới). 3) Bắt ốc bảng mạch PCB (đã gắn con lăn) bằng ốc zin. 4) Bắt ốc các nút nhấn chuột bằng ốc từ vỏ zin (hoặc ốc M1.4 nếu dùng bản không nút phụ).

*Chỉ áp dụng cho phiên bản không nút phụ.

Mình đã chà nhám phần đáy để loại bỏ độ cong vênh và giúp các điểm tiếp xúc bám tốt hơn. Bản V2 có nút phụ có sẵn không gian để dán feet zin, bản V2 thường dùng feet dạng chấm (dot skates) 6.5mm (mình đang dùng loại chấm mua trên Aliexpress).
