Hộp chứa hạt hút ẩm tối ưu cho cuộn filament

Hộp chứa hạt hút ẩm in 3D tốc độ cao với lưới thông khí bằng infill

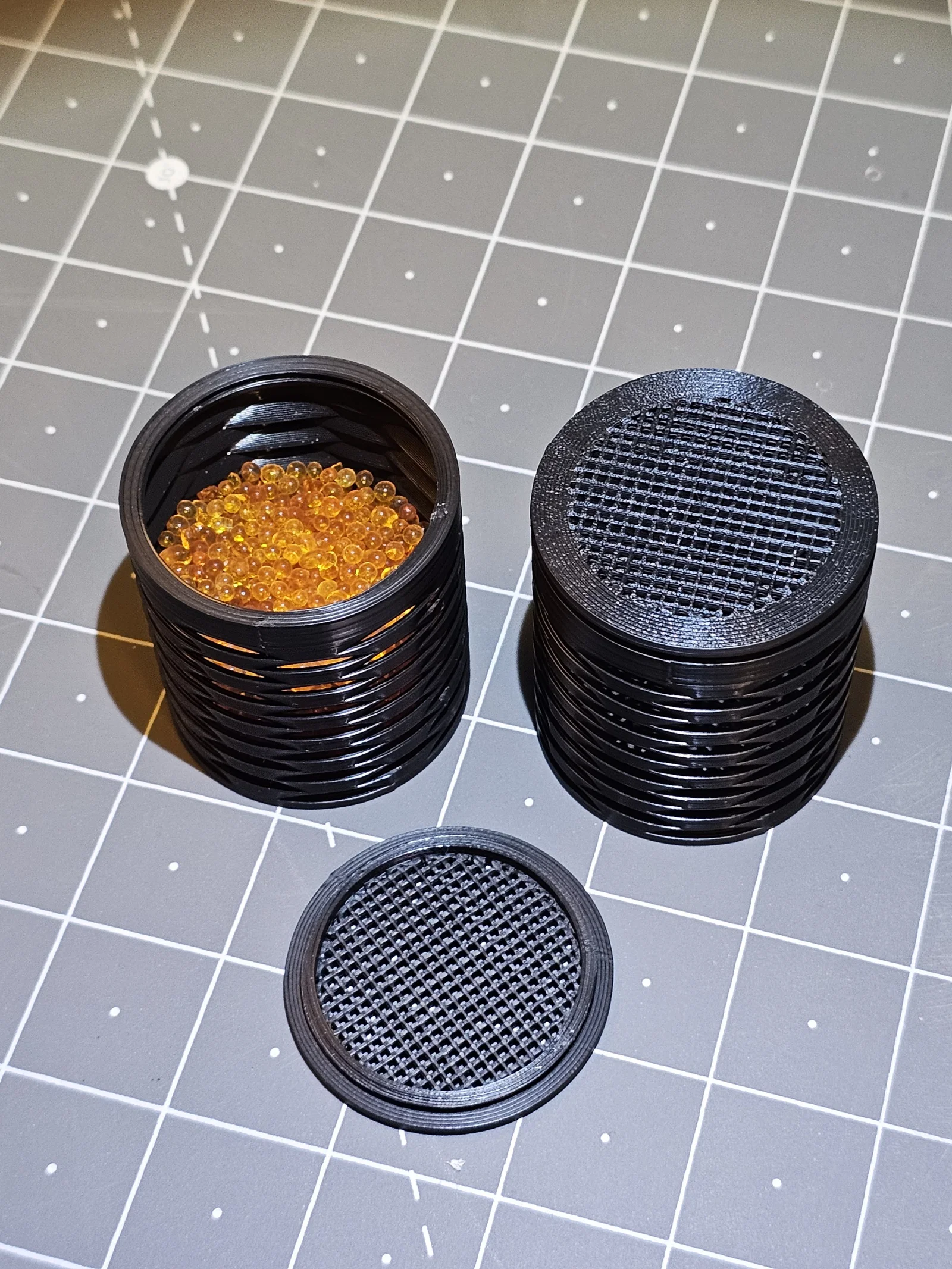

Hộp chứa hạt hút ẩm in 3D này được thiết kế để giữ các vật liệu hút ẩm một cách hiệu quả trong khi vẫn đảm bảo tốc độ in nhanh và tiết kiệm filament. Thay vì dùng các loại vách đục lỗ truyền thống hay khung lưới phức tạp, thiết kế này tận dụng khéo léo phần infill lộ ra ở lớp đầu và lớp cuối để tạo thành một lưới thông khí cực kỳ hiệu quả.

Mô tả sản phẩm

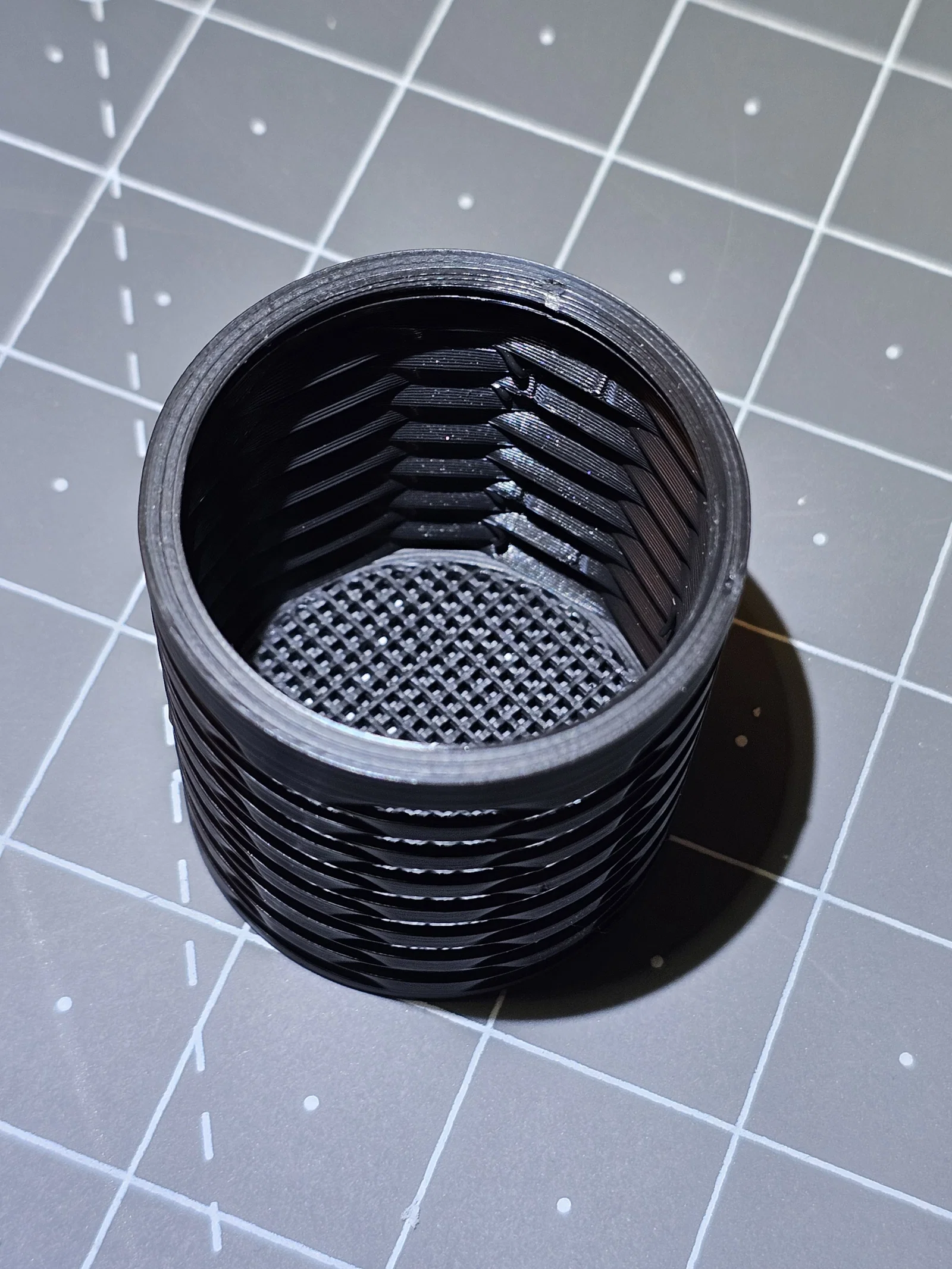

Hộp dựa vào kiểu infill của trình cắt lớp (slicer) để tạo cấu trúc thoáng khí ở mặt trên và mặt dưới. Điều này giúp không khí lưu thông tự do qua hạt hút ẩm, đồng thời giảm đáng kể thời gian in và độ phức tạp của mô hình. Không cần thêm lỗ, lưới hay cấu trúc chống đỡ (support) nào.

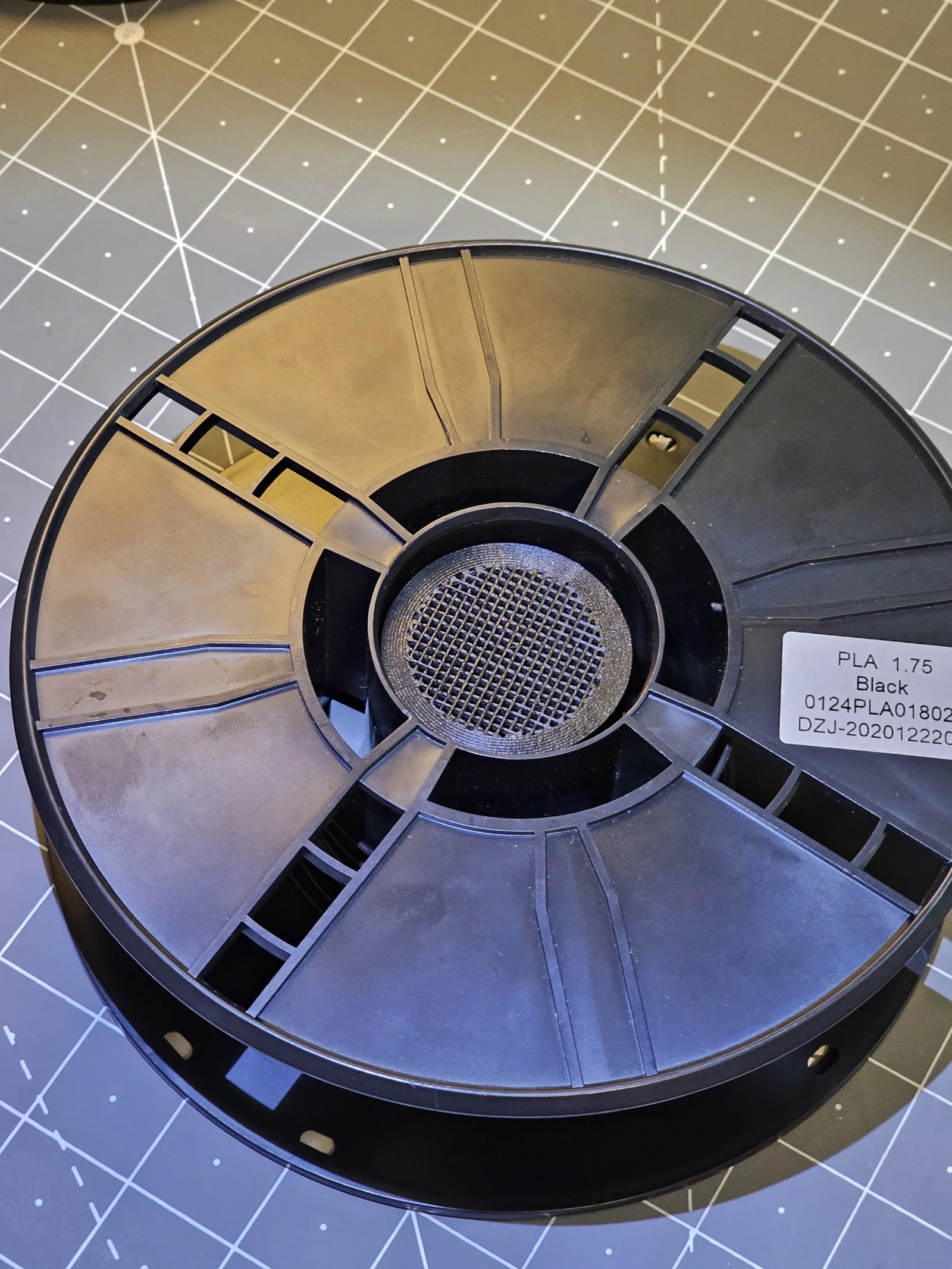

Đường kính ngoài của hộp được thiết kế đặc biệt để vừa khít bên trong lõi cuộn filament tiêu chuẩn, cho phép bạn đặt hạt hút ẩm trực tiếp vào giữa cuộn để kiểm soát độ ẩm tối ưu trong quá trình bảo quản.

Bằng cách loại bỏ các lớp bề mặt trên và dưới đặc, thay bằng lưới dựa trên infill, mô hình in cực nhanh và ổn định, rất lý tưởng để sản xuất số lượng lớn.

Đặc điểm thiết kế

• Lưới thông khí tạo bởi infill ở lớp đầu và lớp cuối
• Kích thước đường kính vừa với lõi cuộn filament

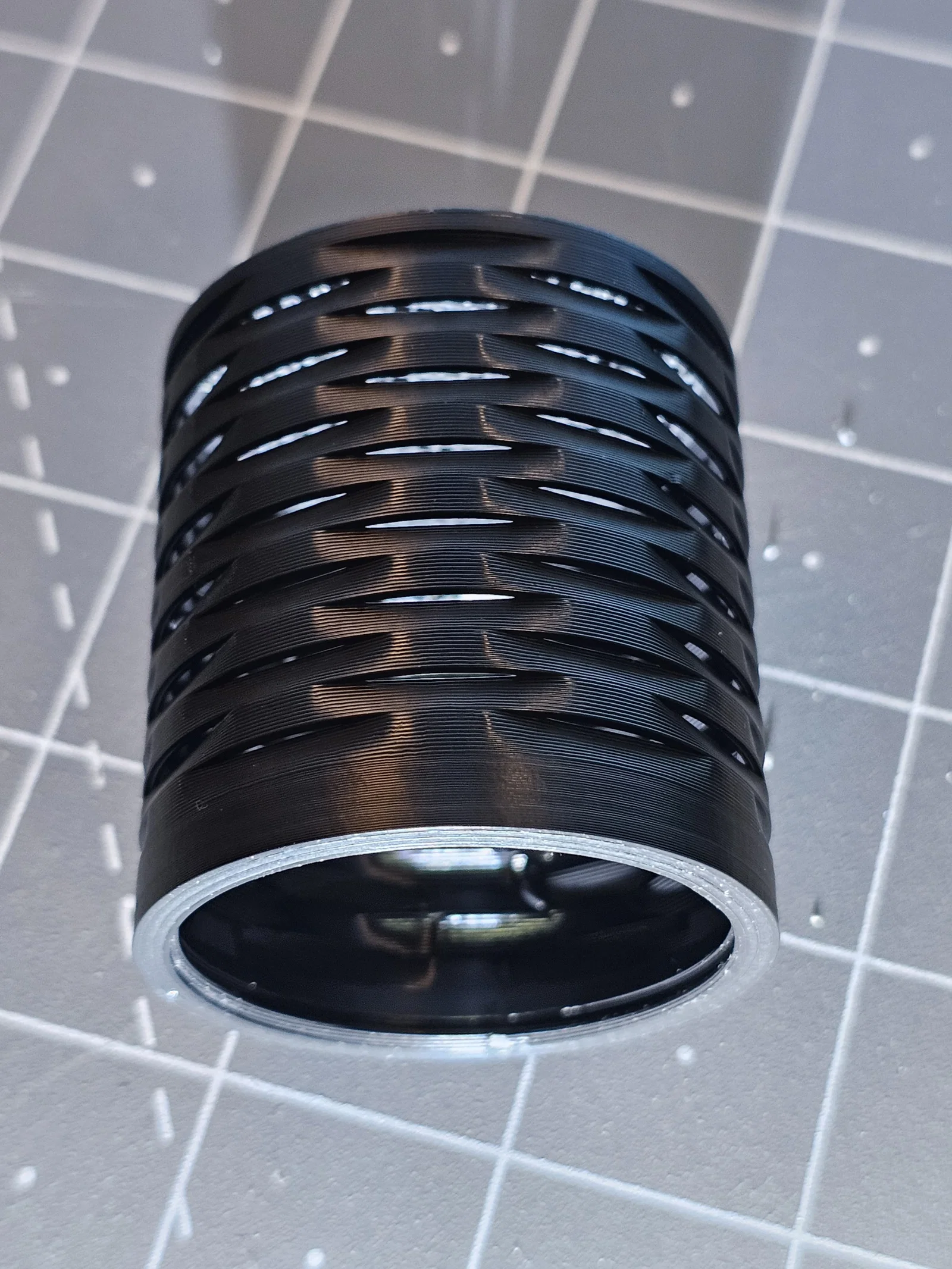

• Thời gian in rất nhanh so với hộp thông khí truyền thống
• Cải thiện lưu thông khí giúp hút ẩm hiệu quả
• Thiết kế nhẹ, tiết kiệm vật liệu
• Hình dáng đơn giản, không chi tiết phức tạp
• Dễ dàng tùy chỉnh thông qua kiểu và mật độ infill

Các trường hợp sử dụng

• Đặt bên trong cuộn filament
• Hộp lưu trữ filament
• Hộp chống ẩm và các thùng chứa kín
• Bất kỳ không gian nào cần kiểm soát độ ẩm thụ động

Thiết lập in cơ bản được khuyến nghị

• Vật liệu: PLA, PETG hoặc ABS (tùy môi trường)
• Lớp mặt trên: 0
• Lớp mặt dưới: 0
• Infill: 60% grid (điều chỉnh tùy nhu cầu thông khí)
• Chiều cao lớp: 0.2 mm
• Support: Không cần

Mẹo tùy chỉnh

Bạn có thể tinh chỉnh lưu lượng khí và độ cứng bằng cách thay đổi kiểu infill và mật độ ngay trong phần mềm cắt lớp, giúp cùng một mô hình có thể tương thích với nhiều loại hạt hút ẩm và độ ẩm khác nhau.

Thiết lập in tối ưu

Đây là thiết lập của mình để tối ưu thời gian in trên máy Prusa XL sử dụng chiều cao lớp biến thiên và vòi phun 0.6.

Thời gian in trên Prusa XL

Hộp:

Nắp:

• In 1 cái: 40 phút

• In 2 cái: 56 phút (26 phút mỗi cái)

• In 4 cái: 105 phút (24 phút mỗi cái)

• In 1 cái: 8 phút

• In 2 cái: 14 phút (7 phút mỗi cái)

• In 4 cái: 28 phút (7 phút mỗi cái)

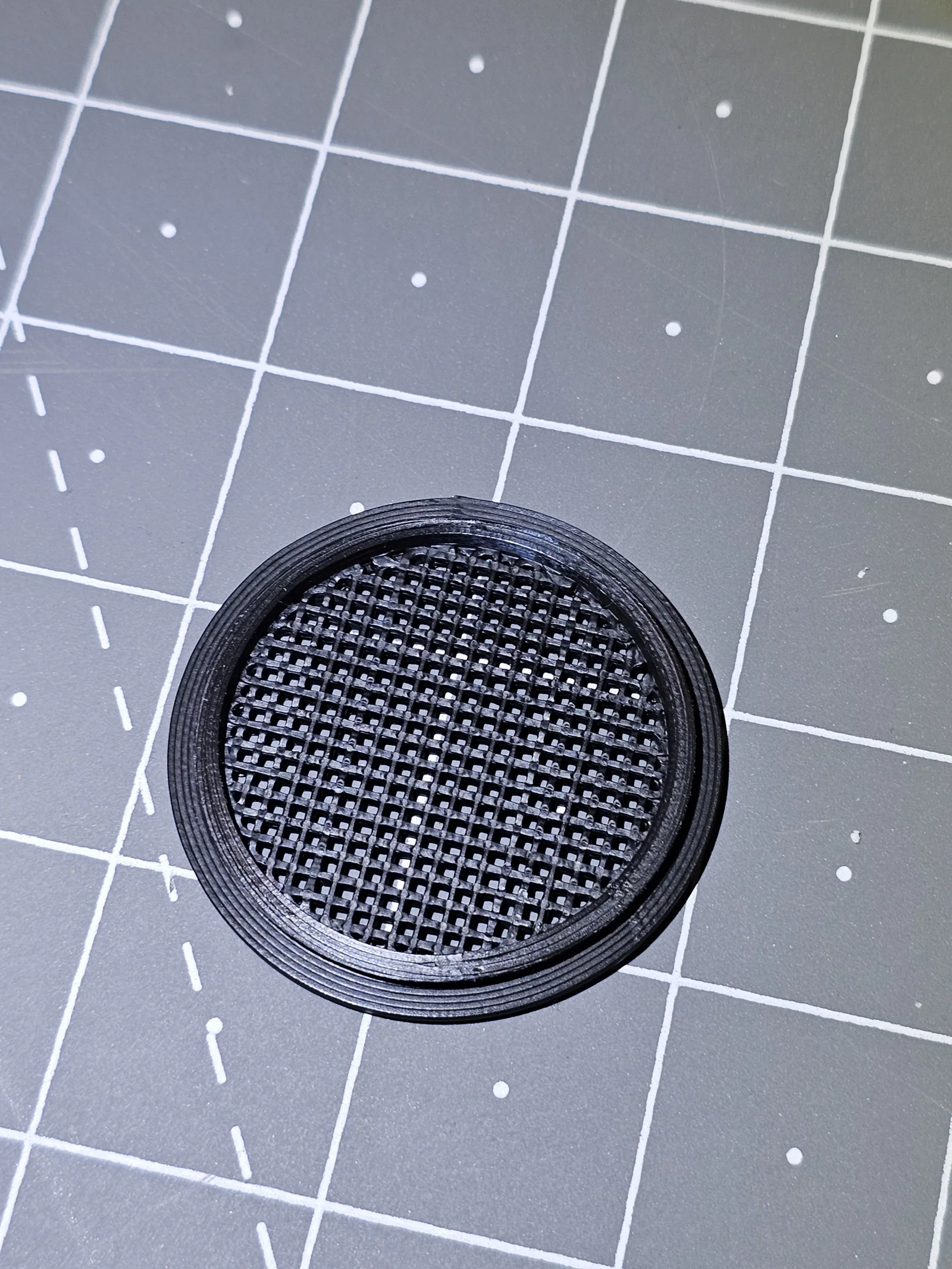

Nắp

Từ 0 đến 2 mm

Từ 2 đến 8 mm (chỉ để ren tốt hơn)

• Infill: Grid 60%

• Lớp đáy đặc: 0

• Lớp mặt trên đặc: 0

• Vách (Perimeters): 10

• Chiều cao lớp: 0.32mm

• Chiều cao lớp: 0.2mm

Hộp

Từ 0 đến 2 mm

Từ 47 đến 53 mm (chỉ để ren tốt hơn và phần nhô ra)

• Infill: Grid 60%

• Lớp đáy đặc: 0

• Lớp mặt trên đặc: 0

• Vách (Perimeters): 5

• Chiều cao lớp: 0.32mm

• Chiều cao lớp: 0.2mm

Chúc mọi người in thành công
