Giải pháp lắp đặt Carlon Meshtastic (Thiết kế v6)

CẬP NHẬT THIẾT KẾ (17/10/2025) v6

Đây là hệ thống giá đỡ dạng mô-đun cho hộp kỹ thuật Carlon 4x4x2", loại hộp này rất phổ biến tại các cửa hàng Home Depot ở Bắc Mỹ:

Hoa Kỳ: https://www.homedepot.com/p/Carlon-4-in-x-4-in-x-2-in-Gray-PVC-Junction-Box-E989NNJ-CAR/100404097

Canada: https://www.homedepot.ca/product/carlon-nonmetallic-junction-box-4-in-x-4-in-x-2-in-/1000403714

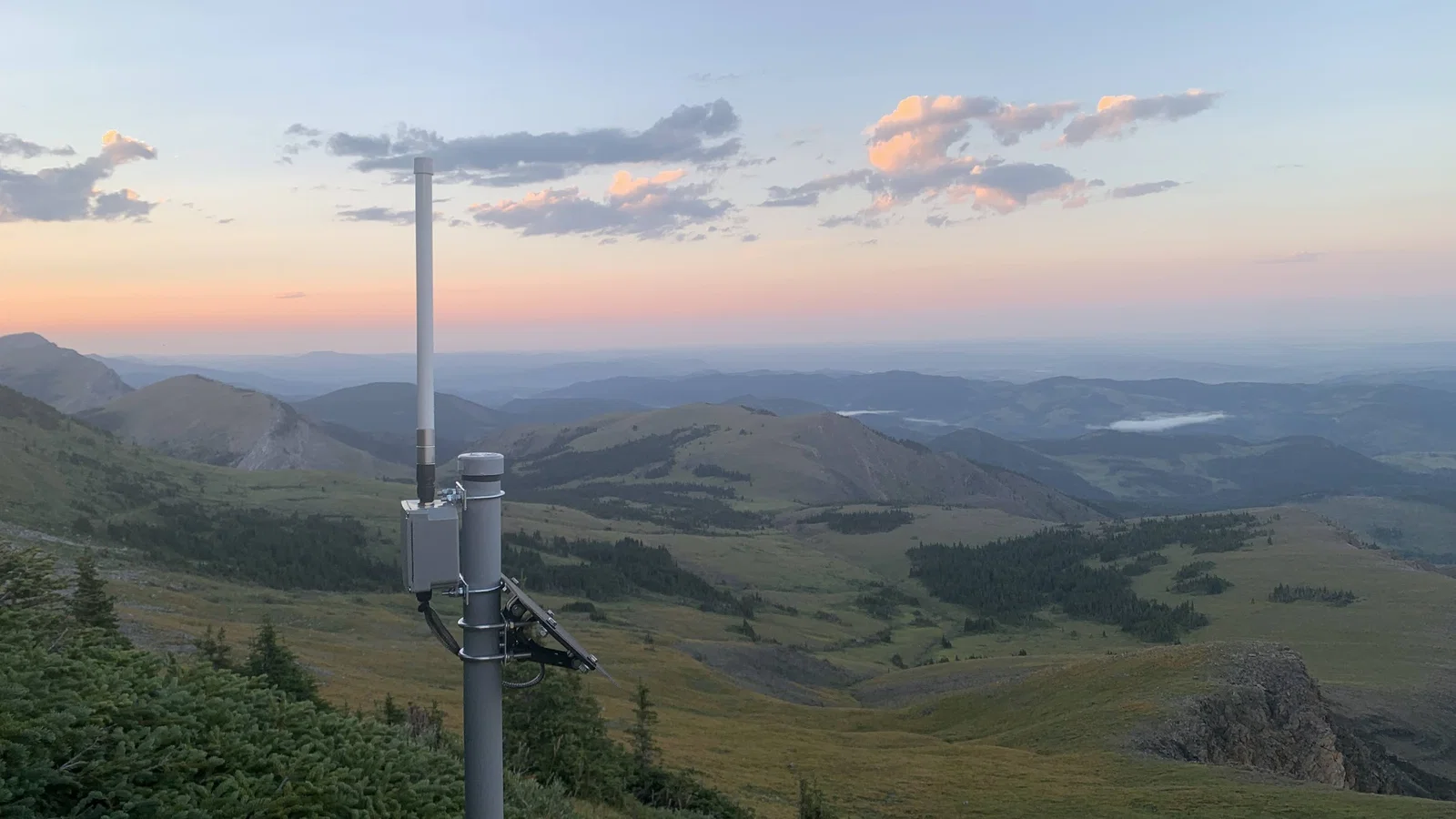

Trên thị trường có nhiều loại vỏ hộp in 3D, nhưng khả năng chống chịu thời tiết không phải lúc nào cũng được đảm bảo. Tôi cần các nút này hoạt động liên tục ở độ cao trên 8000 feet tại dãy Rockies trong tối đa 6 tháng mỗi lần.

Hộp Carlon này đạt tiêu chuẩn NEMA Type 4/4X/6P: https://carlonsales.com/techinfo/brochures/conduit/Junction_Boxes_Brochure.pdf

Tôi khuyên bạn nên dùng ít nhất nhựa PETG, ASA hoặc ABS nếu để ngoài trời và tiếp xúc trực tiếp với ánh nắng hoặc nhiệt độ đóng băng. (Chúng tôi đã thử nghiệm lâu dài ngoài trời với PLA... chỉ để nghiên cứu... và nó cuối cùng vẫn bị hỏng ở các điểm chịu lực cao).

Thiết kế này nhằm tạo ra các nút lặp (repeater) Meshtastic dùng năng lượng mặt trời đơn giản và chống chịu thời tiết. Các tấm đế cho phép gắn RAK Wireless Wisblock RAK19007 và các linh kiện khác (cũng tương thích với mẫu RAK5005 cũ). Bạn có thể kết hợp nó với tấm pin năng lượng mặt trời 5v thông thường (như Soshine 6W và giá đỡ in 3D của Voltaic Enclosures) cùng pin lithium tiêu chuẩn.

LƯU Ý: Để biết các lưu ý về sạc pin lithium bằng năng lượng mặt trời trong thời tiết lạnh, vui lòng tham khảo bài viết tại đây.

PHẦN CỨNG CẦN THIẾT:

• Băng dính hai mặt 3M
• 3 x ốc M2.5 x 6mm cho mỗi tấm đế
• 4 x ốc M2.5 x 6mm cho bo mạch Wisblock (hoặc dùng ốc M2.5 đi kèm theo mạch)
• (tùy chọn) 4 x M2.5 x 6mm cho bo mạch Waveshare
• (tùy chọn) 4 x M2.5 x 12mm cho các bo mạch Voltaic Enclosures (nếu lắp chồng cả mạch MPPT và mạch điều chỉnh điện áp) hoặc 4 x 6mm nếu chỉ dùng riêng mạch MPPT.

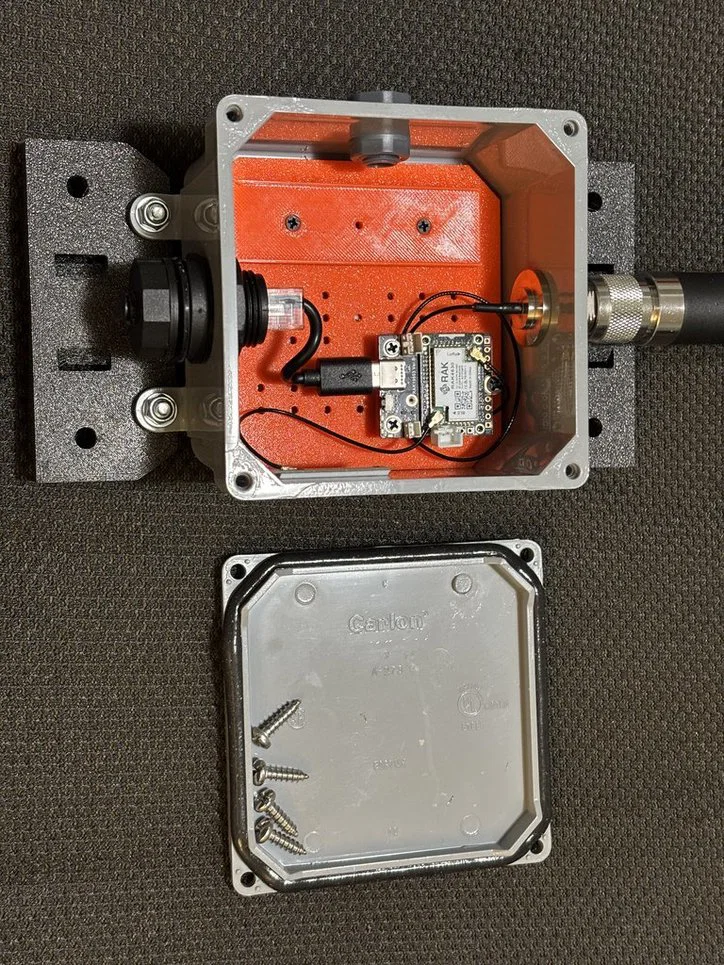

CẬP NHẬT ĐẾ GẮN (Tháng 10/2025): Không cần khoan hay bắt vít nữa. Chỉ cần dùng băng dính hai mặt 3M để gắn đế v6 mới vào đáy hộp Carlon.

GẮN VÀO CỘT (lựa chọn 1): Để gắn hộp vào cột, bạn cần khoan 4 lỗ "tai" gắn trên hộp bằng mũi khoan ¼" để vừa với u-bolt (M6 x 50mm x 80mm): https://www.amazon.ca/uxcell-Round-U-Bolt-Length-Washer/dp/B093SR345L

Tôi đã đính kèm file thiết kế yên đỡ u-bolt (u-bolt saddle) để giữ chắc chắn hơn trên các cột nhỏ đường kính khoảng 35mm, hoặc có thể dùng thiết kế cho cột lớn hơn 5mm tại đây:

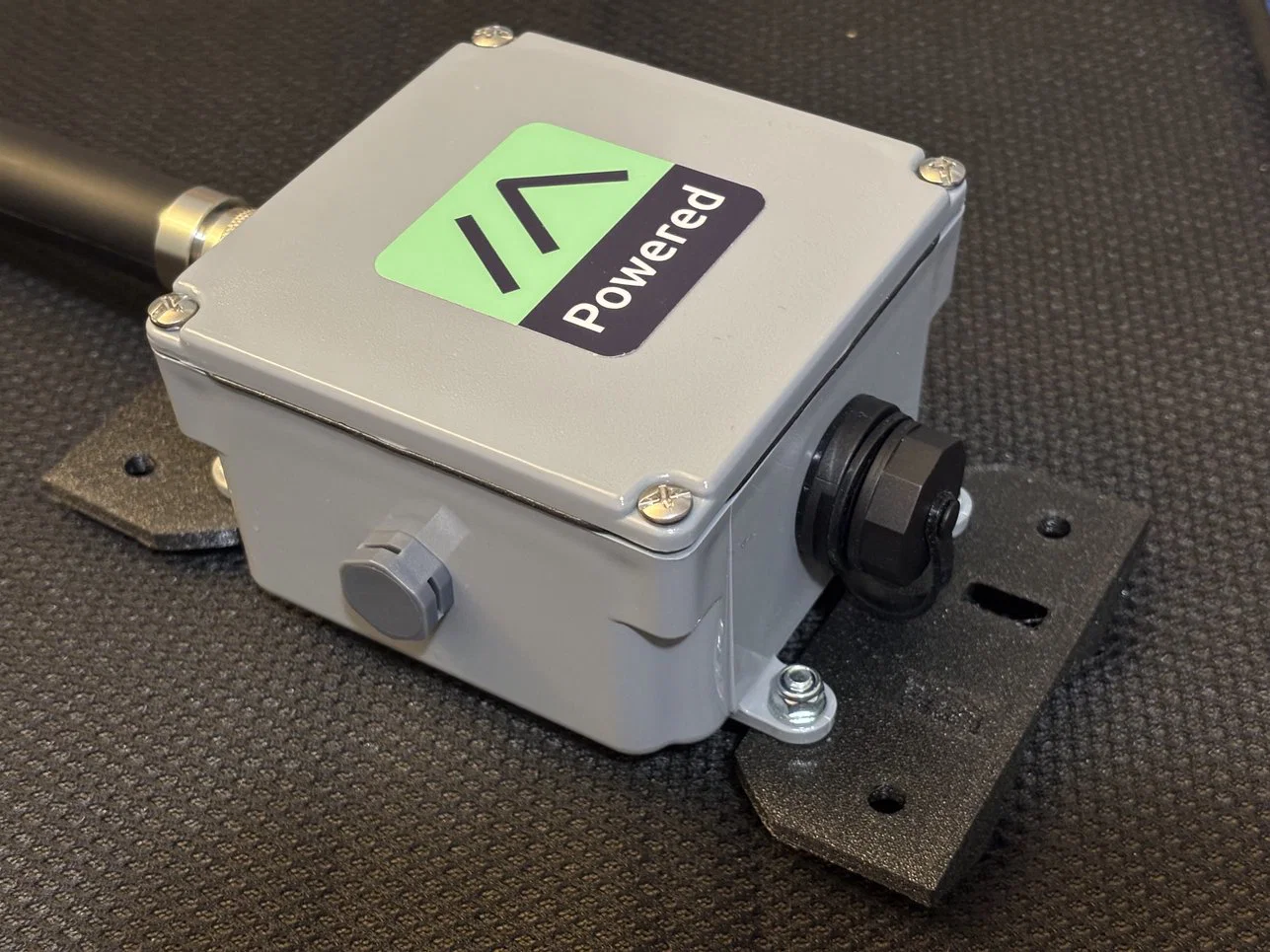

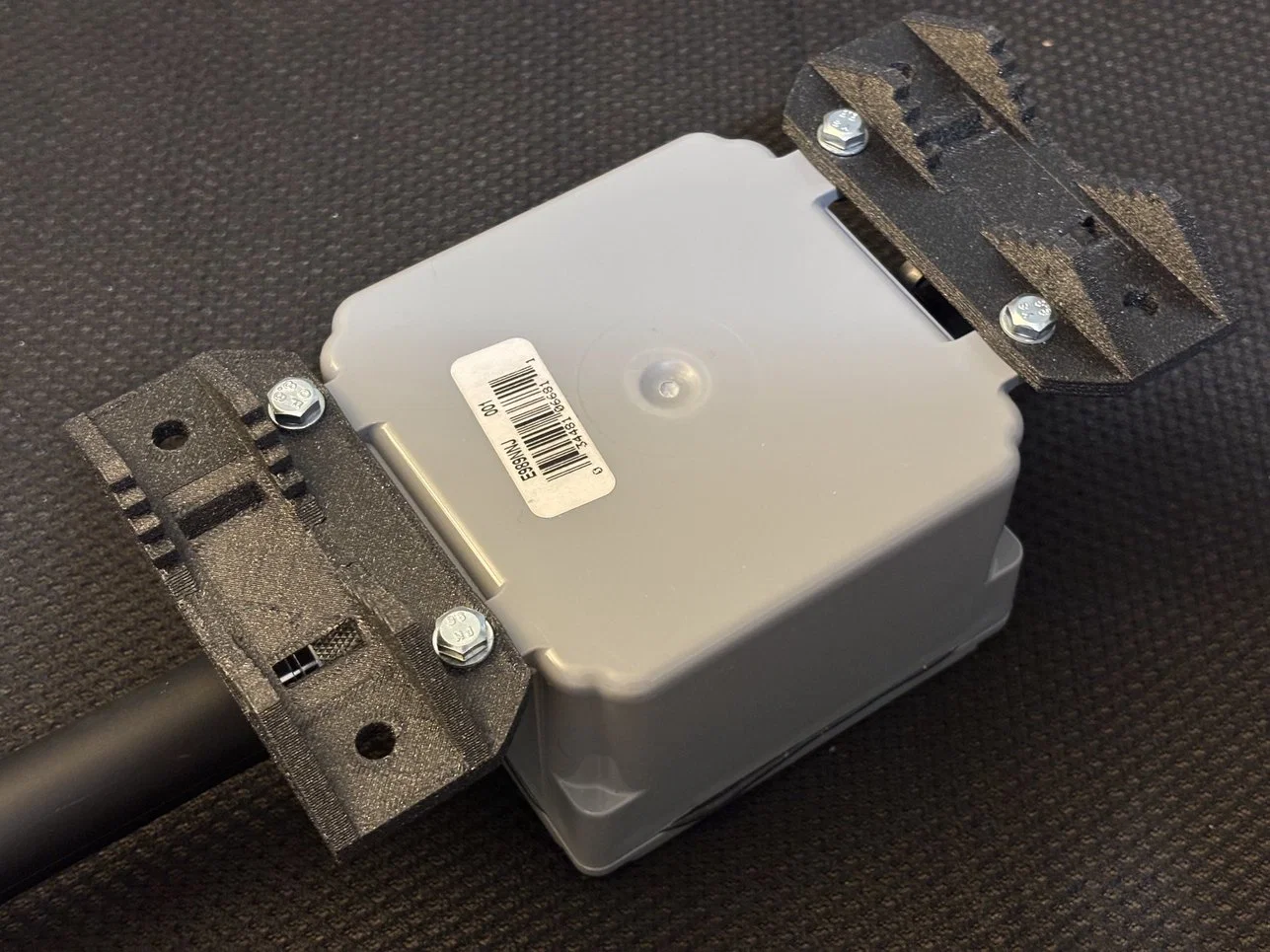

GẮN VÀO CỘT (lựa chọn 2): Sử dụng giá đỡ Carlon từ Lead:

Loại này có thể dùng u-bolt, dây đai dán (velcro) hoặc kẹp ống và bắt vít trực tiếp vào các tai gắn của Carlon mà không cần khoan đục.

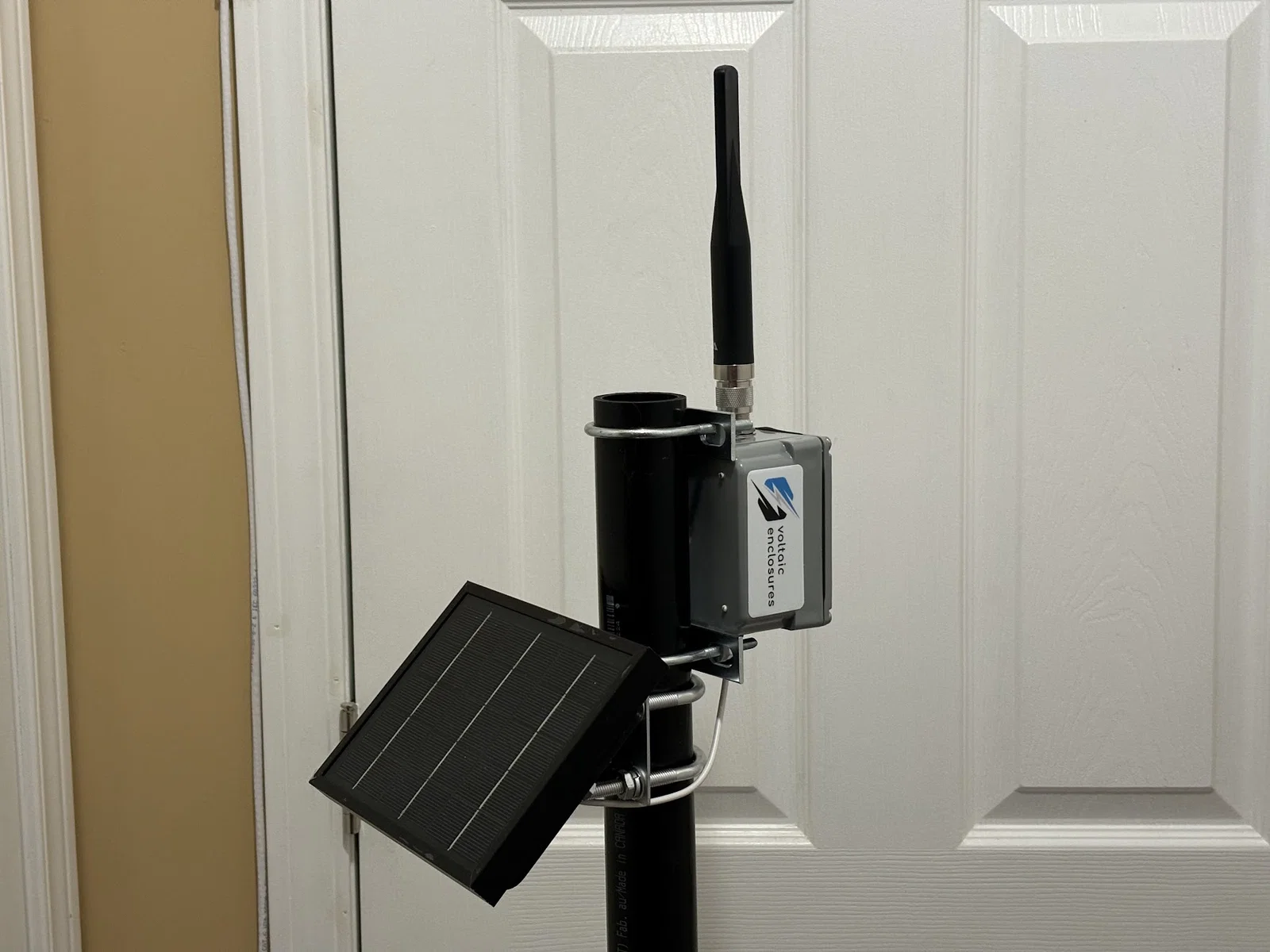

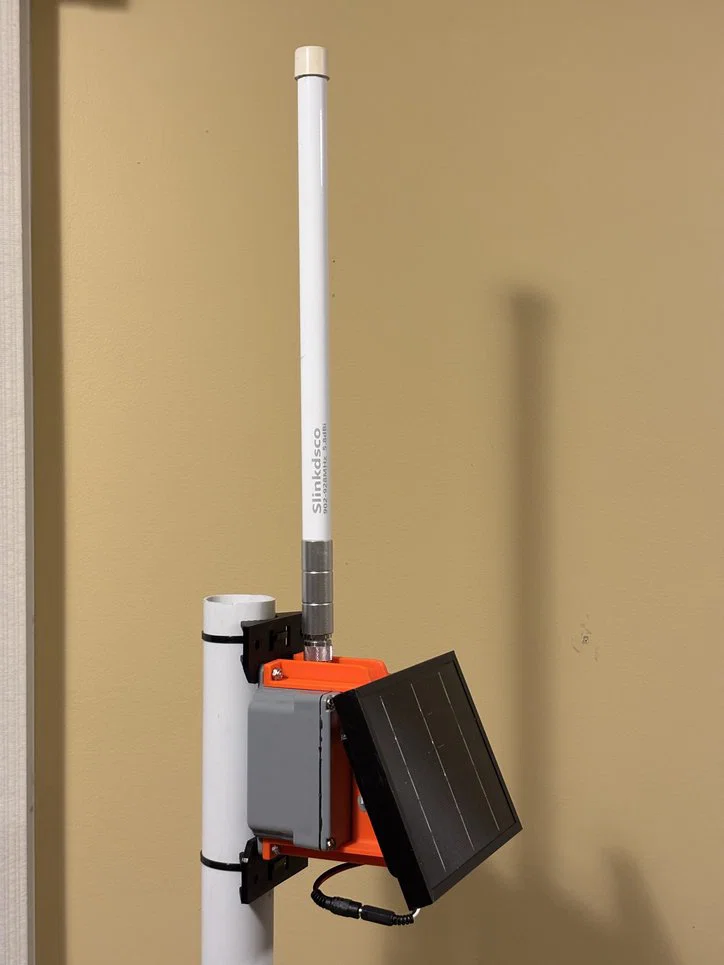

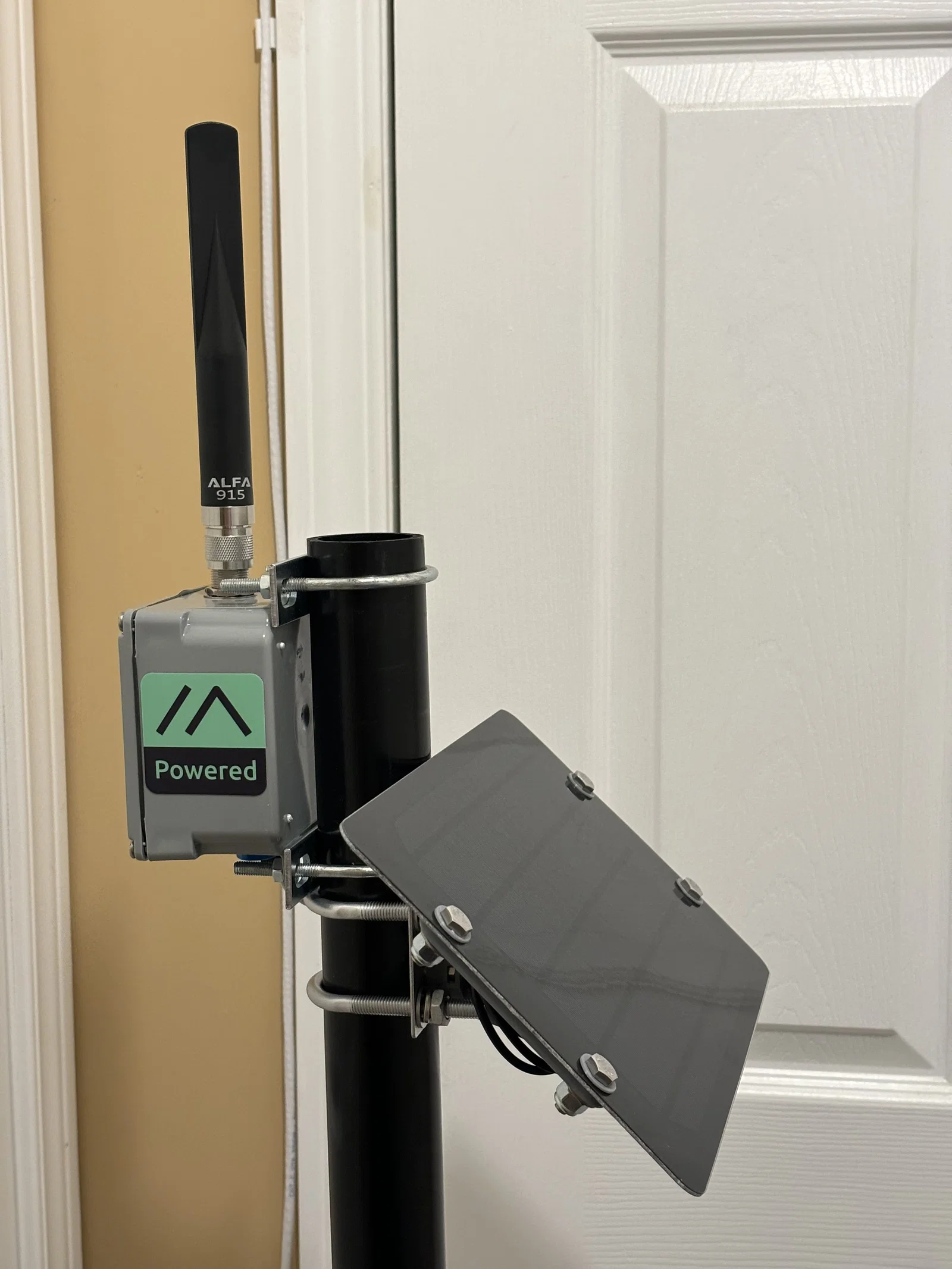

GIÁ ĐỠ TẤM PIN MẶT TRỜI v6: Chúng tôi đã có giải pháp lắp mới. Các khung giá đỡ Solar Mount Carlon (trái và phải) cho phép bạn bắt vít trực tiếp tấm pin Soshine 6w với giá đỡ của Voltaic Enclosures hoặc tấm pin 3w MiniRenogy .

Lưu ý rằng tùy chọn này yêu cầu bạn sử dụng vì tùy chọn dùng u-bolt sẽ không tương thích tốt.

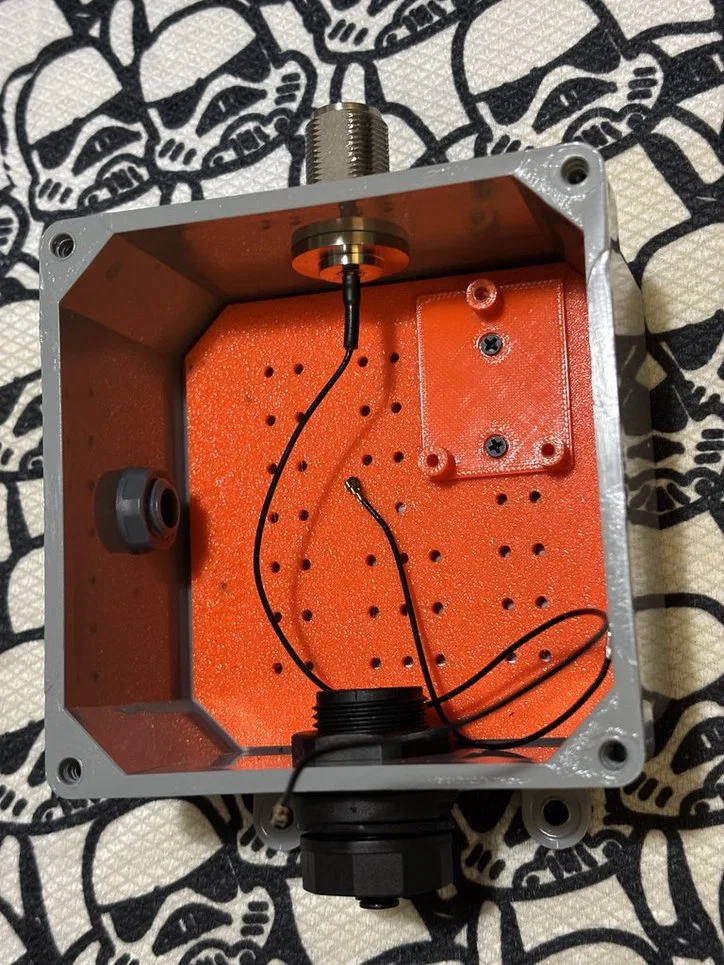

HƯỚNG DẪN CŨ (v5): Các tấm đế được gắn vào đáy hộp bằng cách khoan mồi 4 lỗ 2mm cẩn thận bằng tay, sau đó bắt vít M2.5x6mm là có thể tự ren vào nhựa. Các tùy chọn MPPT bao gồm Waveshare (D) cho tấm pin 6v trở lên hoặc bộ sạc LTO từ Voltaic Enclosures (khuyên dùng cho thời tiết lạnh).
