Giá treo xe đạp gắn tường tùy chỉnh (Parametric Bike Wall Mount)

Cập nhật: V2!

Giá đỡ hiện đã được chia thành hai phần. Phần gắn tường được bắt vít cố định, còn phần giá đỡ xe đạp sẽ được lắp vào sau. Nhờ đó, nếu bạn thay lốp (ví dụ từ lốp gravel sang lốp road) hoặc có nhiều loại xe với kích cỡ lốp khác nhau muốn để cùng một chỗ, bạn có thể dễ dàng thay đổi giá đỡ mà không cần phải tháo ốc vít ra khỏi tường. Thiết kế này vẫn giữ tính chất tham số (parametric), mặc dù phần gắn tường là cố định để phù hợp với mọi loại giá đỡ xe có chiều rộng khác nhau. Tuy nhiên, thành của giá đỡ sẽ khá mỏng nếu bạn đặt chiều rộng lốp nhỏ hơn 25mm. Mình khuyên không nên làm mỏng hơn, nếu cần kích thước nhỏ hơn hãy sử dụng bản V1.

Bản gốc

Giá treo xe đạp này là một thiết kế 3 phần có tính tham số, giúp bạn tùy chỉnh theo đúng chiều rộng lốp xe của mình để treo mọi loại xe lên tường. Giá đỡ in tốt nhất với các loại vật liệu có độ dẻo như PETG, và phần chèn (insert) nên dùng loại vật liệu mềm, bám tốt để không làm trầy xước lốp hoặc vành xe, ví dụ như TPU.

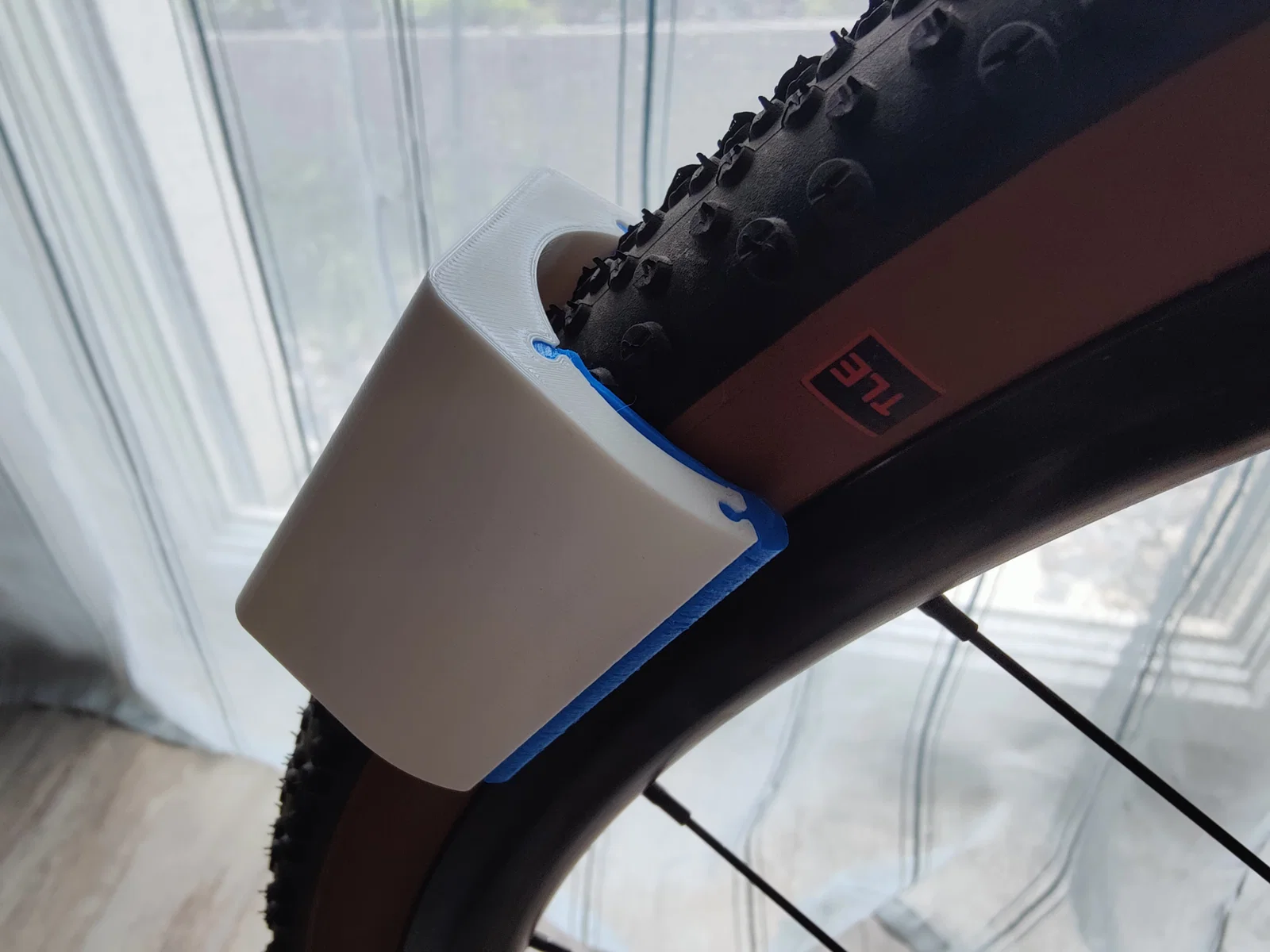

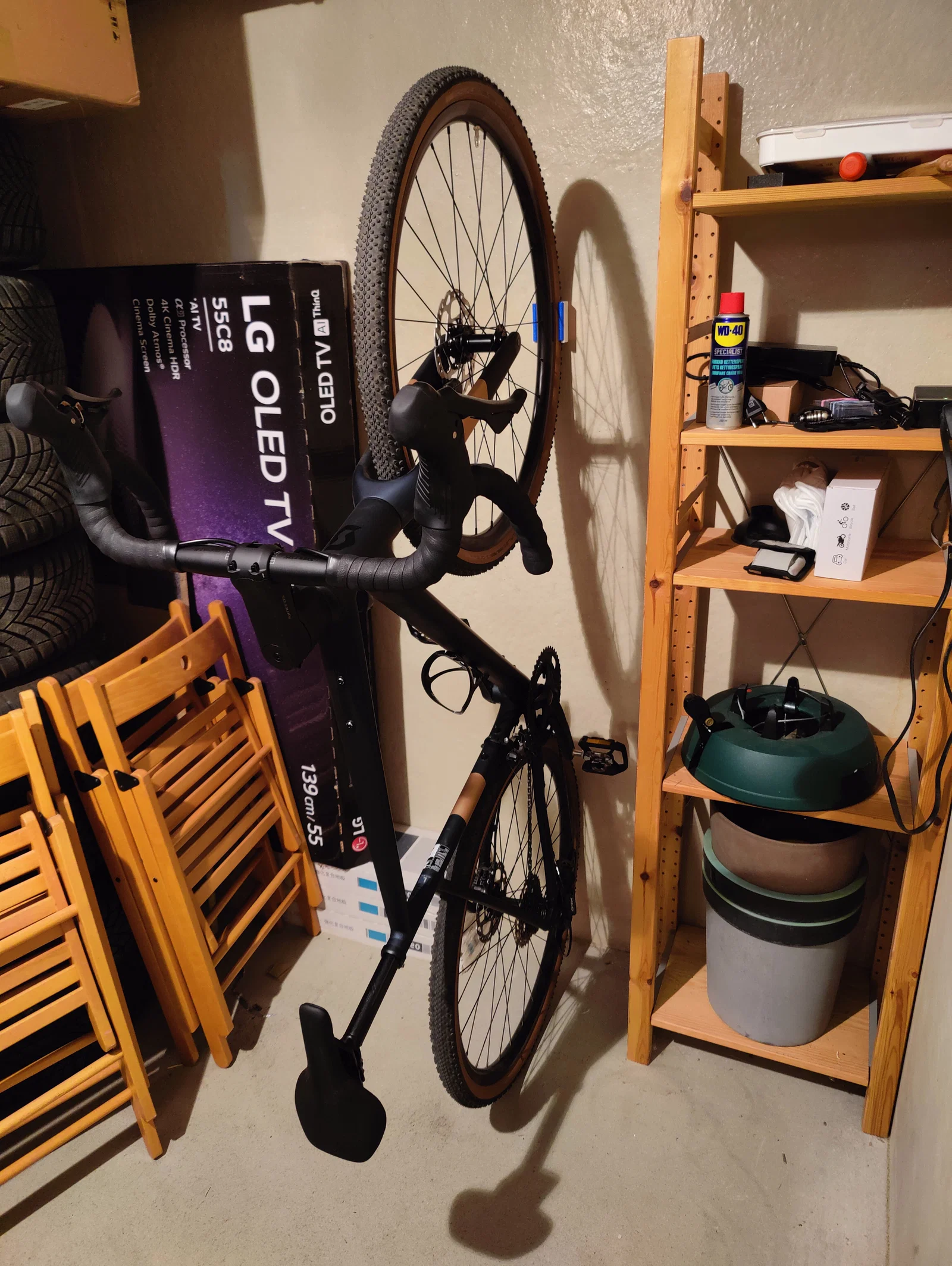

Với lốp 45mm trên chiếc gravel bike của mình, mình hoàn toàn không gặp khó khăn gì khi lắp vào hoặc tháo xe ra mà không sợ xe bị rơi. Thiết kế này thậm chí vẫn hoạt động được chỉ với 1 miếng chèn (dù độ bám sẽ hơi lỏng lẻo một chút).

Cách chỉnh độ rộng để vừa với lốp xe của bạn

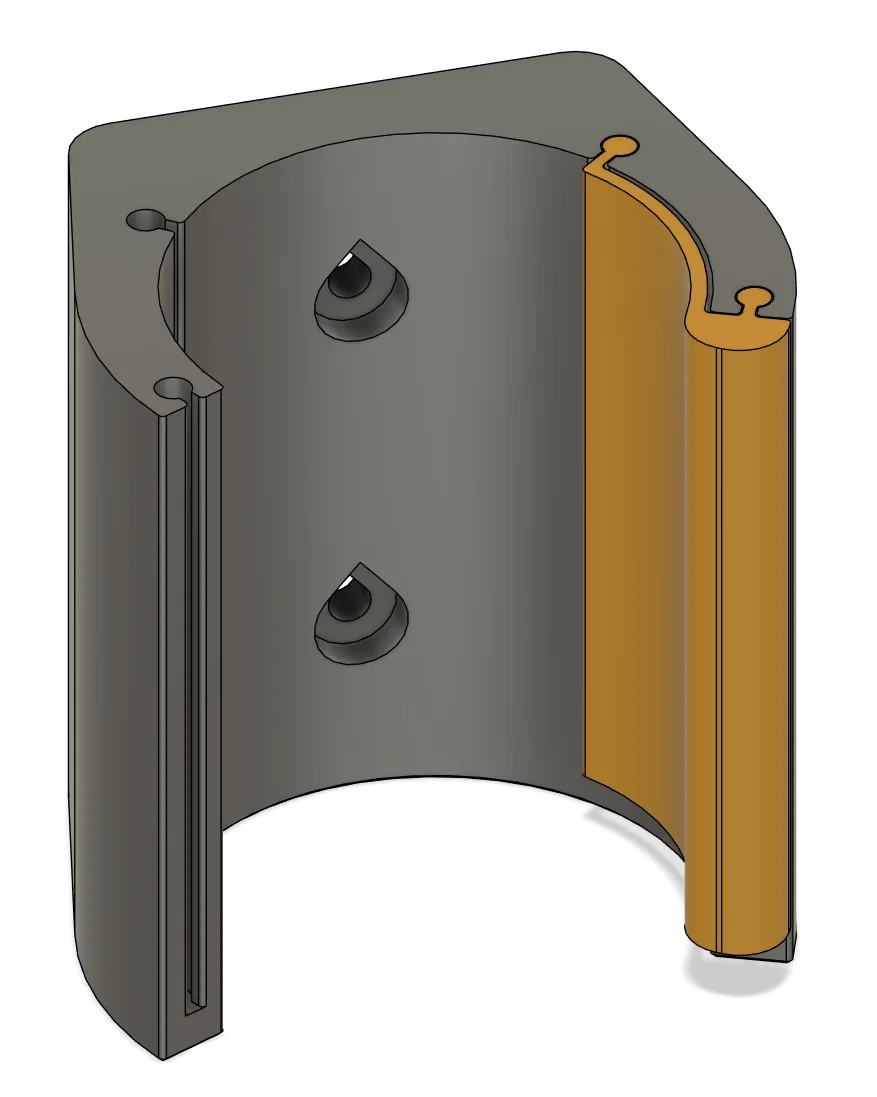

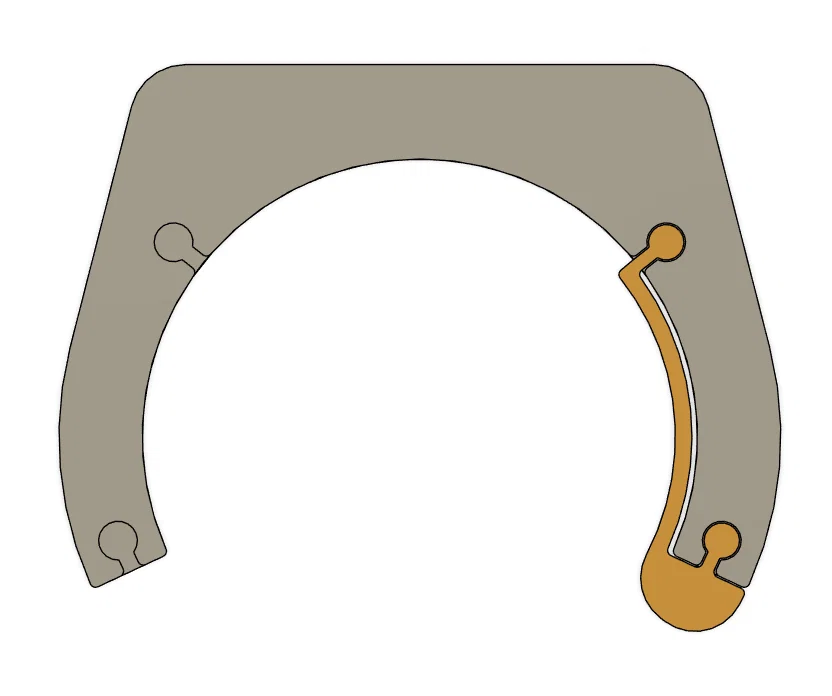

File STL được đăng tải là dành cho lốp gravel 45mm. Tuy nhiên, thiết kế trên Fusion360 hoàn toàn là dạng tham số. Bạn có thể thay đổi chiều rộng lốp, kích thước ốc vít, chiều cao của giá đỡ và điều chỉnh độ dung sai cho miếng chèn nếu thấy khó lắp vào (bạn có thể cắt miếng chèn bằng dao hoặc cắt trực tiếp trong phần mềm slicer rồi lắp từng mảnh vào).

Hướng dẫn in và lắp đặt

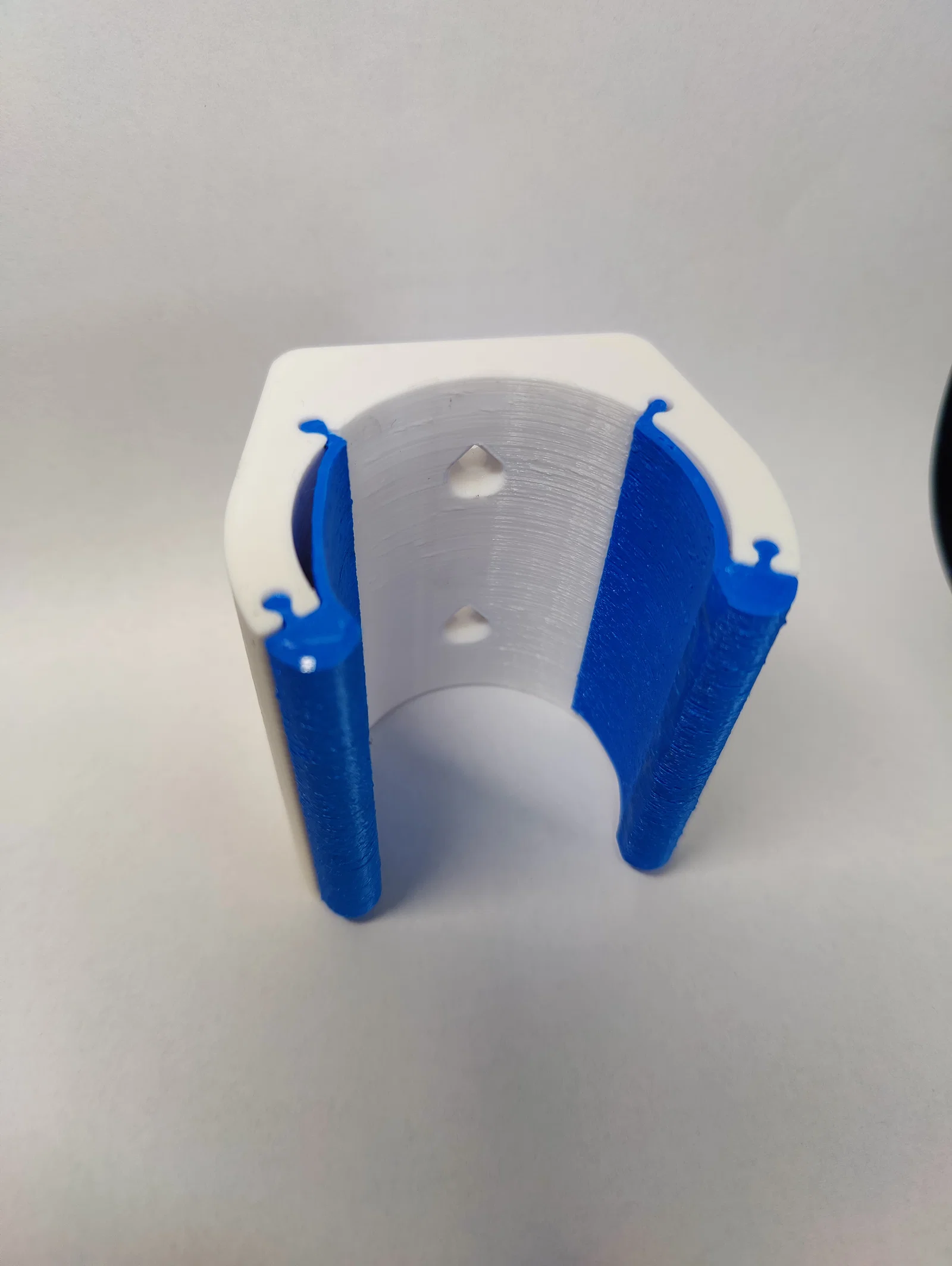

Mình in phần giá đỡ bằng PCTG với đầu phun 0.4mm (4 lớp vỏ và 15% infill) để giá đỡ có độ đàn hồi nhất định. Lốp xe được giữ bằng lực ma sát, nhờ vậy giá đỡ có thể uốn cong nhẹ mà không bị gãy hoặc gây hư hại cho lốp và vành xe.

Đối với miếng chèn, mình dùng nhựa TPU 95A (dùng loại mềm hơn một chút cũng được) với 2 lớp vỏ và 15% infill.

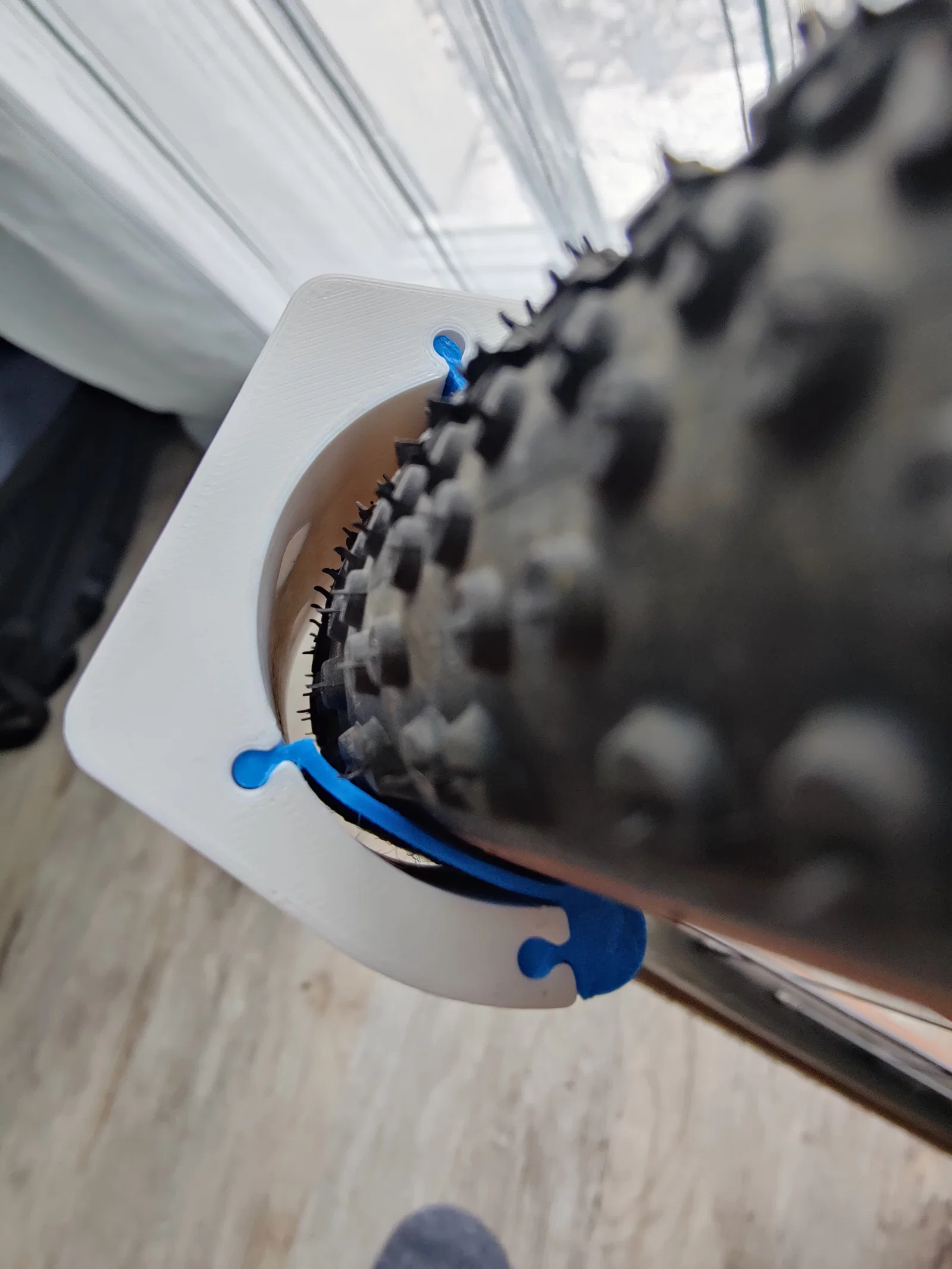

Hãy đảm bảo lắp phần giá đỡ với khe hở dành cho miếng chèn TPU hướng lên trên để tránh miếng chèn bị tuột ra ngoài. Mình khuyến khích sử dụng vít M4 trở lên để đảm bảo giá đỡ không bao giờ bị rơi ra khỏi tường.

Nếu bạn sợ bánh sau làm bẩn tường, hãy in một lớp nhựa PLA trắng mỏng bằng kích thước bàn in rồi dán lên tường bằng băng dính hai mặt loại nhẹ là được.
