Vòng Bi Lăn Print in Place 50x20x10

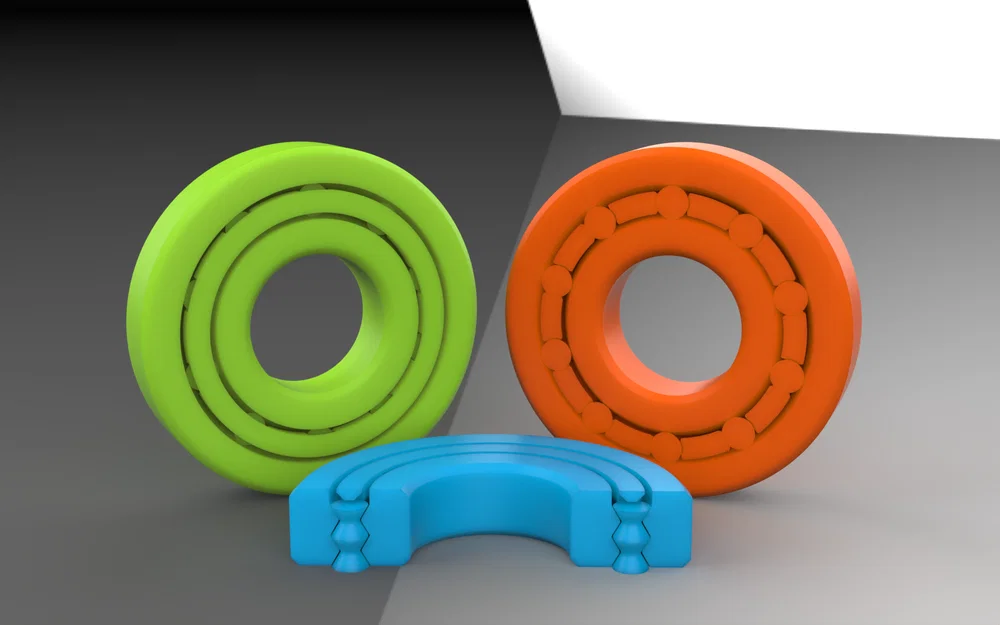

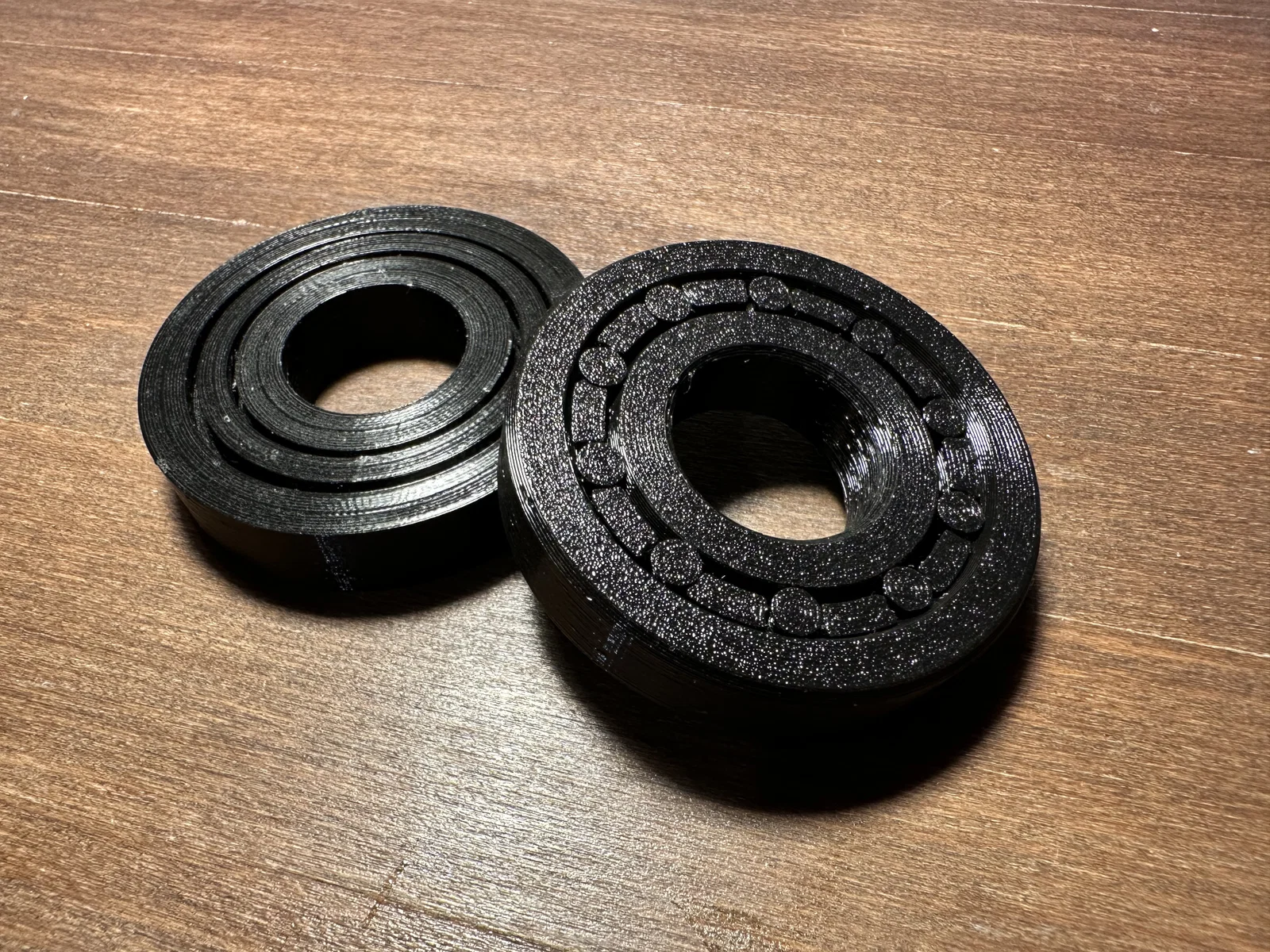

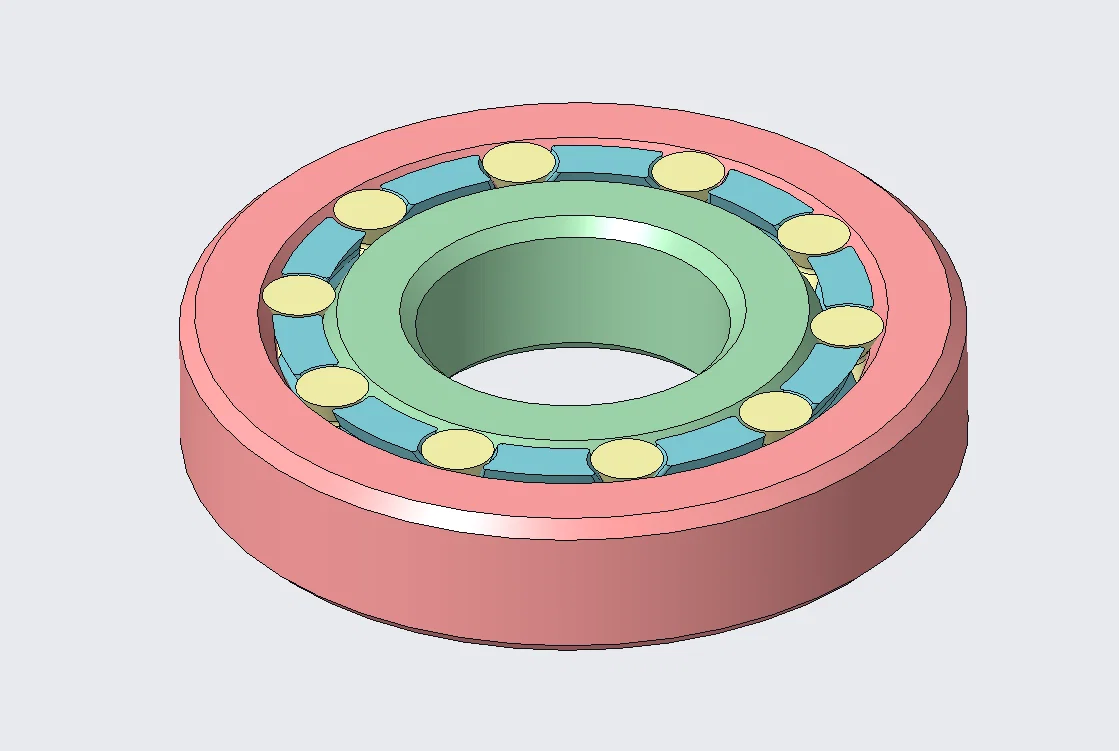

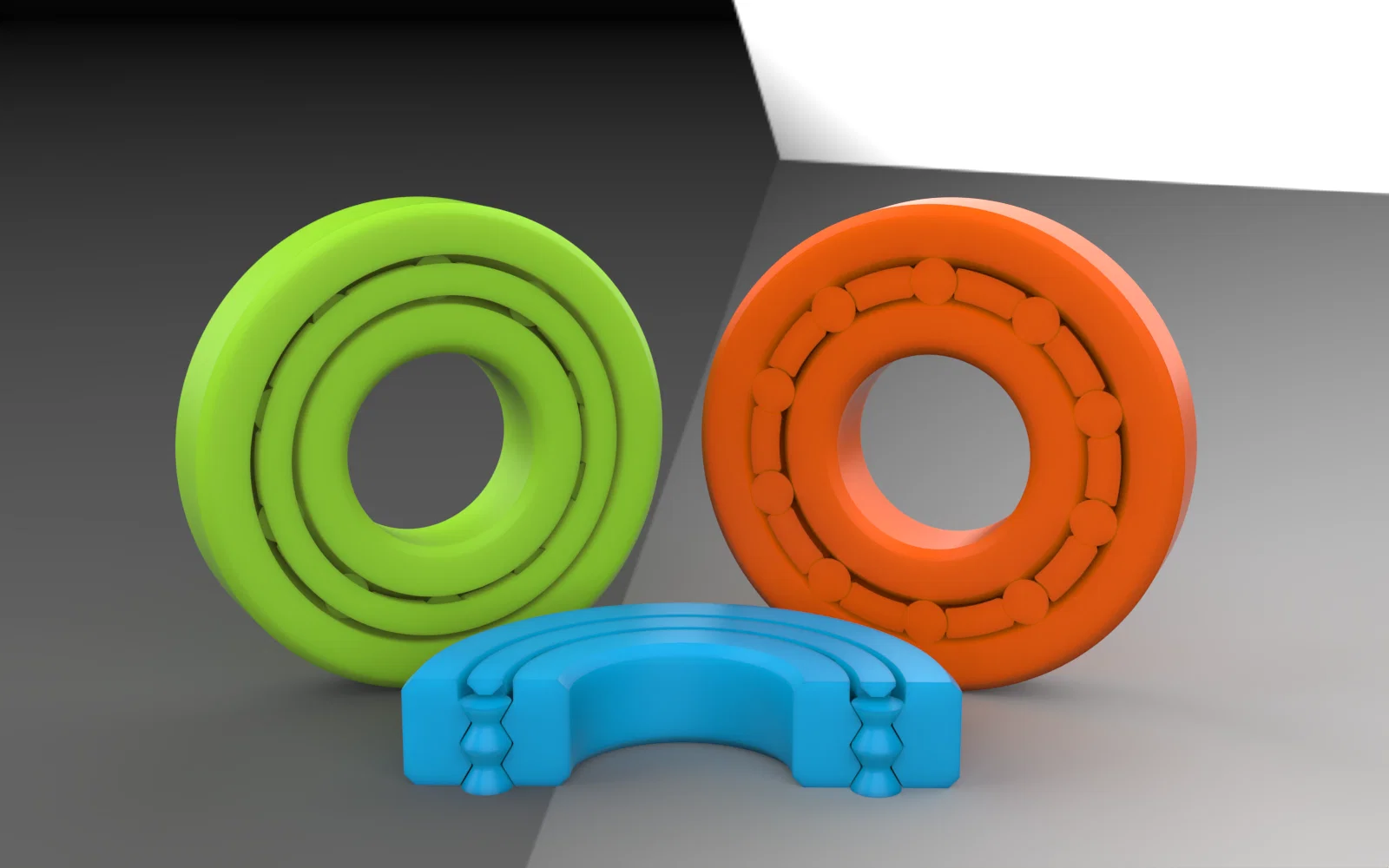

Vòng bi lăn 50x20x10 có kèm khung giữ con lăn (roller cage).

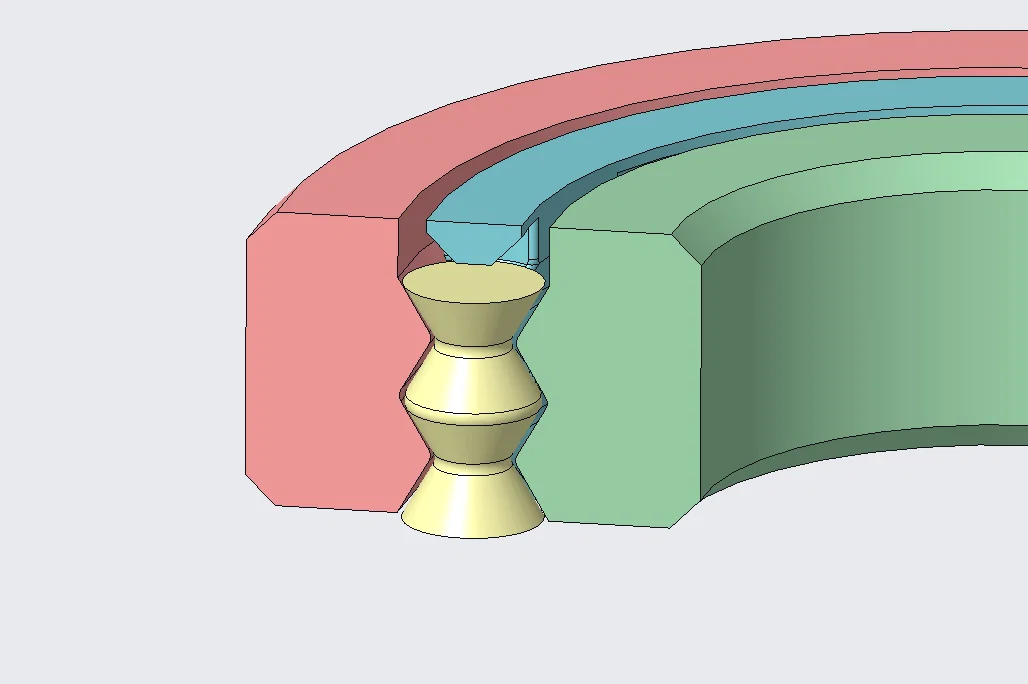

Hình học của con lăn cho phép chịu tải dọc trục ở một mức độ nhất định. Độ hở giữa các vòng và con lăn có tùy chọn là 0.15 mm và 0.1 mm.

In ấn:

• Hướng in: đặt mặt cạnh của con lăn xuống bàn in.
• Chất liệu: nếu dùng cho mục đích kỹ thuật, mình khuyên dùng PETG.
• Đầu phun (Nozzle): 0.4 mm.
• Supports: Không cần hỗ trợ.
• Độ dày lớp in (Layer height): 0.2 mm là ổn.
• Tường (Perimeters): tối thiểu 2 lớp, có thể tăng thêm tùy vào tải trọng bạn dự tính.
• Vị trí khâu (Seams): Random!
• Độ đặc (Infill): kiểu Triangles, từ 15% trở lên.
• Kiểu lấp đầy mặt trên/dưới: Concentric.

Lời khuyên:

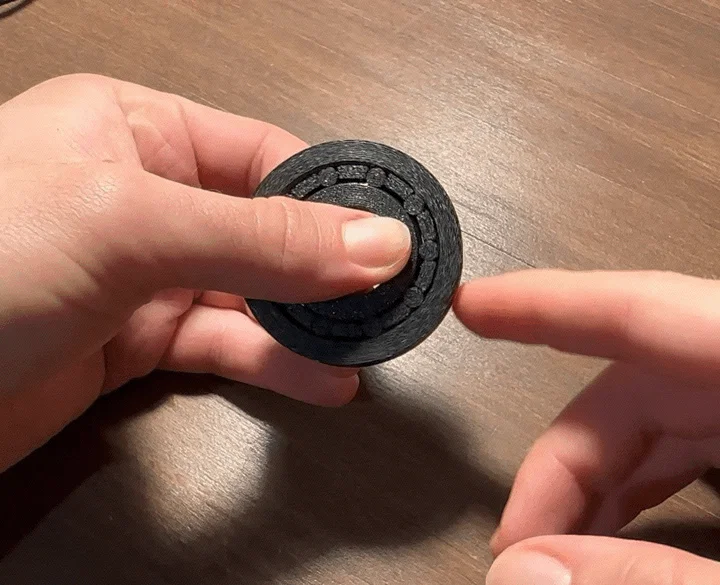

Lúc mới in xong có thể nó sẽ hơi rít, bạn cứ dùng lực xoay nhẹ hoặc kiên nhẫn một chút trong quá trình sử dụng. Các điểm "gồ" do đường khâu (seam) sẽ tự san phẳng theo thời gian.

Để vòng bi xoay mượt hơn, bạn có thể thêm dầu máy, silicon hoặc các loại chất bôi trơn khác.

Nếu có con lăn nào bị kẹt, thường là do lớp đầu tiên (first layer) chưa được chuẩn. Bạn hãy kiểm tra mặt đáy xem có chỗ nào con lăn bị dính vào khung giữ không. Nếu có, hãy dùng dao mỏng khéo léo tách nó ra.

Nếu bạn muốn lắp vòng bi này vào hốc hoặc trục, kinh nghiệm cho thấy độ hở ±0.05mm là vừa khít và dễ lắp đặt. Vì vậy, hốc chứa vòng bi nên có đường kính 50.05mm và trục nên có đường kính 19.95mm.

Hy vọng mẫu này sẽ hữu ích cho dự án của bạn!
