Creality K2 Plus CFS Y Splitter

Mình đã sử dụng mẫu Smoothy Y-splitter tuyệt vời của JDJDJD dành cho AMS của Bambu trên con P1S của mình và đã tinh chỉnh lại cho chiếc K2 Plus mới tậu.

Phần lớn hướng dẫn được dựa trên nội dung gốc từ tác giả, rất cảm ơn anh ấy.

Bạn sẽ cần 3 đầu nối PC4-M10 loại 'màu đen' để vặn vào bộ chia. Bắt buộc phải dùng loại màu đen này để ống PTFE có thể xuyên qua được. Bạn có thể dễ dàng tìm mua trên Amazon, nhưng nếu không tìm được, JD cũng có phiên bản dành cho đầu nối PC4-M6.

Vặn các đầu nối vào bộ chia, lưu ý là đừng siết quá chặt.

Nếu thấy thoải mái, bạn hãy cắt đoạn ống PTFE gốc nằm giữa đầu ra của CFS và đầu vào máy in - chừa lại khoảng 40-50mm tính từ đầu vào máy in. Nếu không muốn dùng ống gốc, bạn có thể dùng ống PTFE dự phòng.

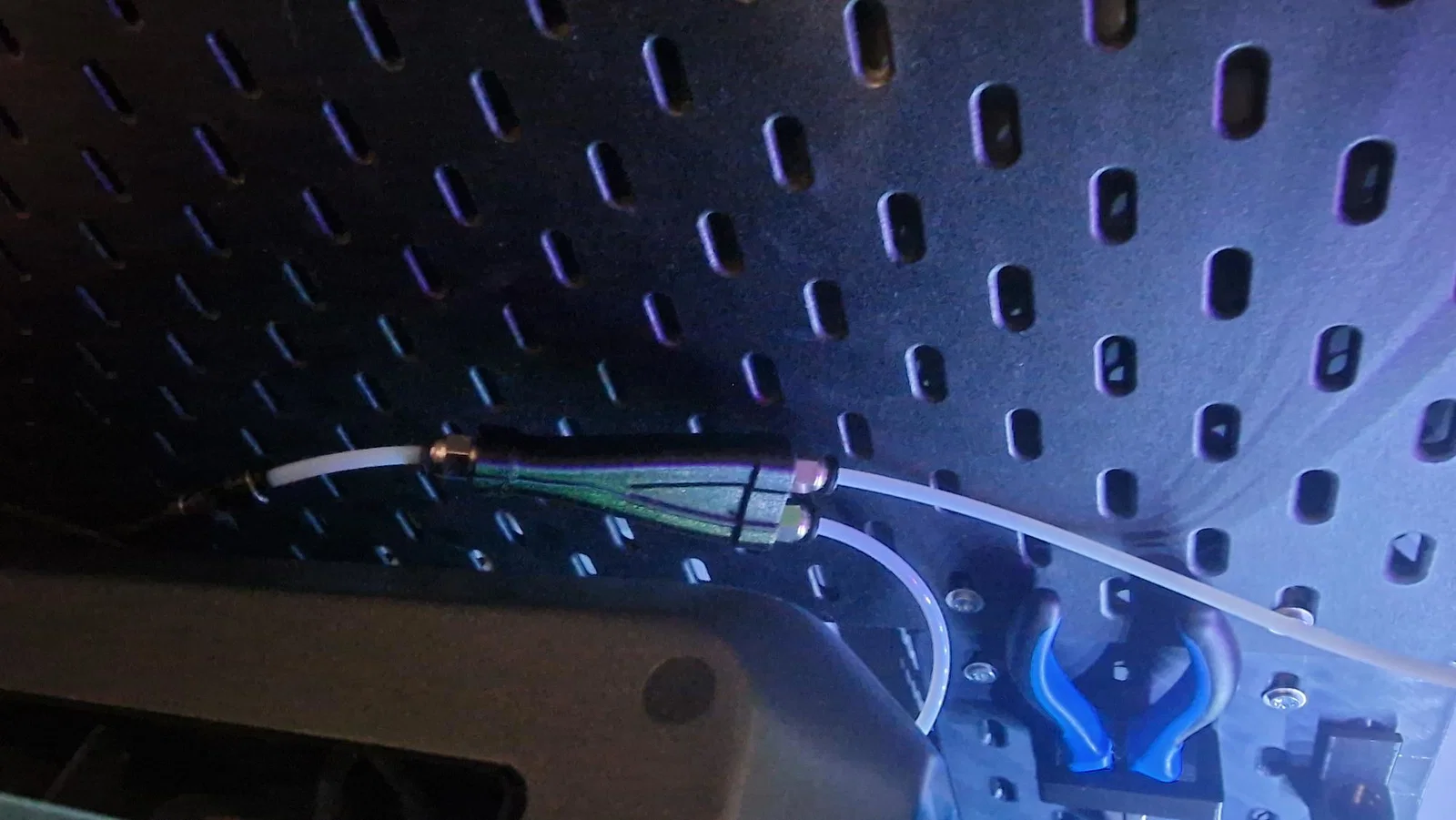

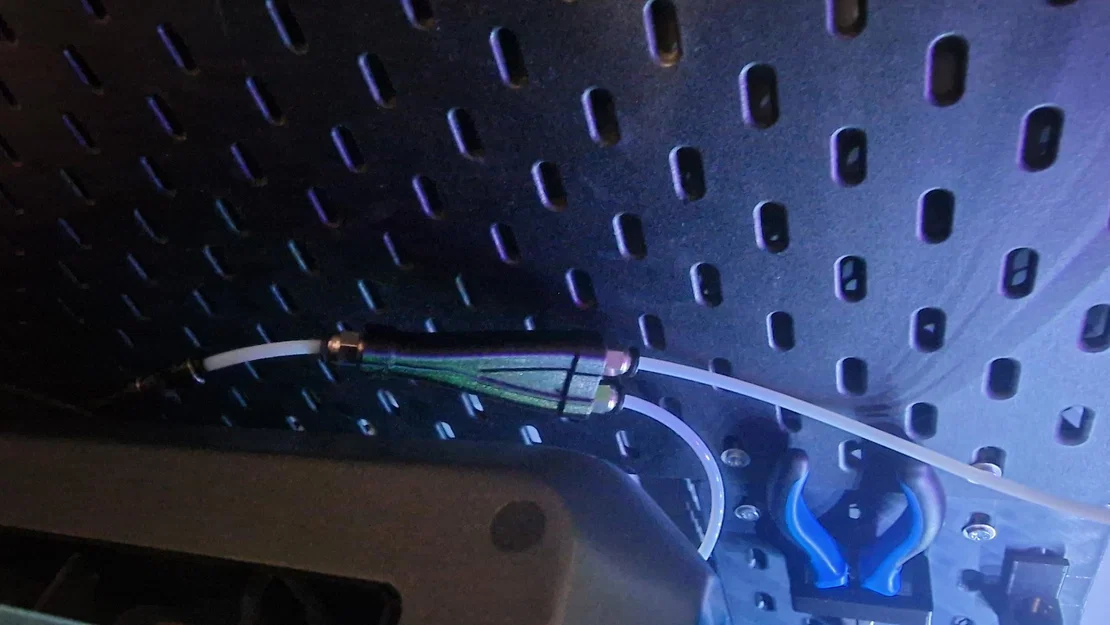

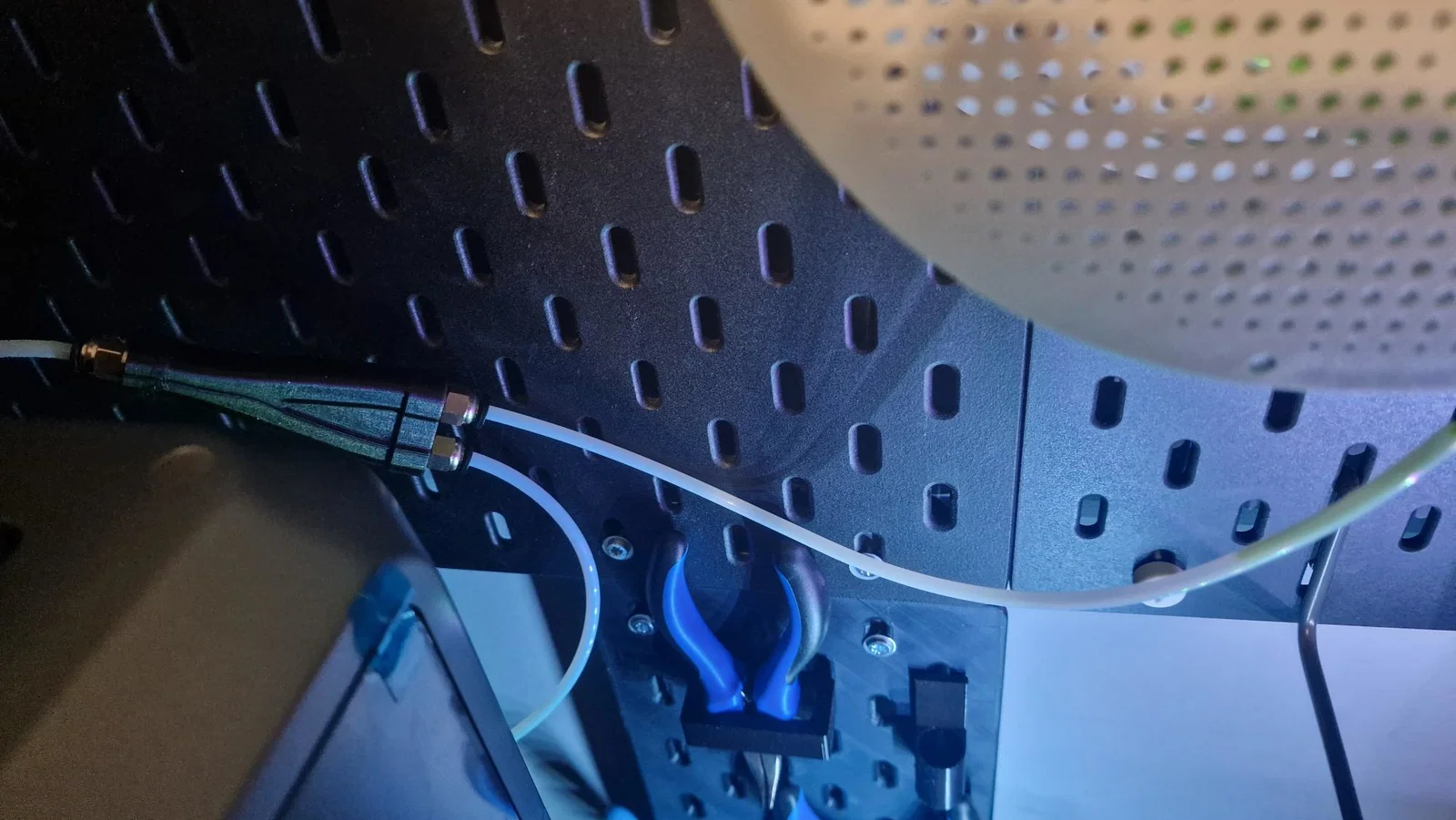

Nhấn vòng đen trên đầu nối và cắm ống PTFE nối vào máy in ở đầu đơn. Cắm ống còn lại đang nối với đầu ra của CFS vào cổng 'phía dưới' của bộ chia. Cắm thêm một đoạn ống PTFE mới vào 'phía trên' của bộ chia, tùy chỉnh độ dài phù hợp với vị trí đặt cuộn sợi bên ngoài của bạn. Đẩy tất cả các ống thật chắc vào trong hết mức có thể.

Xong rồi đó! Giờ đây bạn có thể dễ dàng dùng cuộn sợi bên ngoài mà không cần phải tháo ống PTFE ra nữa. Nhớ thu hồi sợi từ CFS hoặc sợi bên ngoài trước khi chuyển đổi nhé!

Mình in mẫu này với thiết lập chất lượng cao (layer height 0.12mm), nhưng bạn có thể tăng lên 0.2mm để rút ngắn thời gian in (khoảng 50%).

Nên in theo chiều thẳng đứng và không cần support.

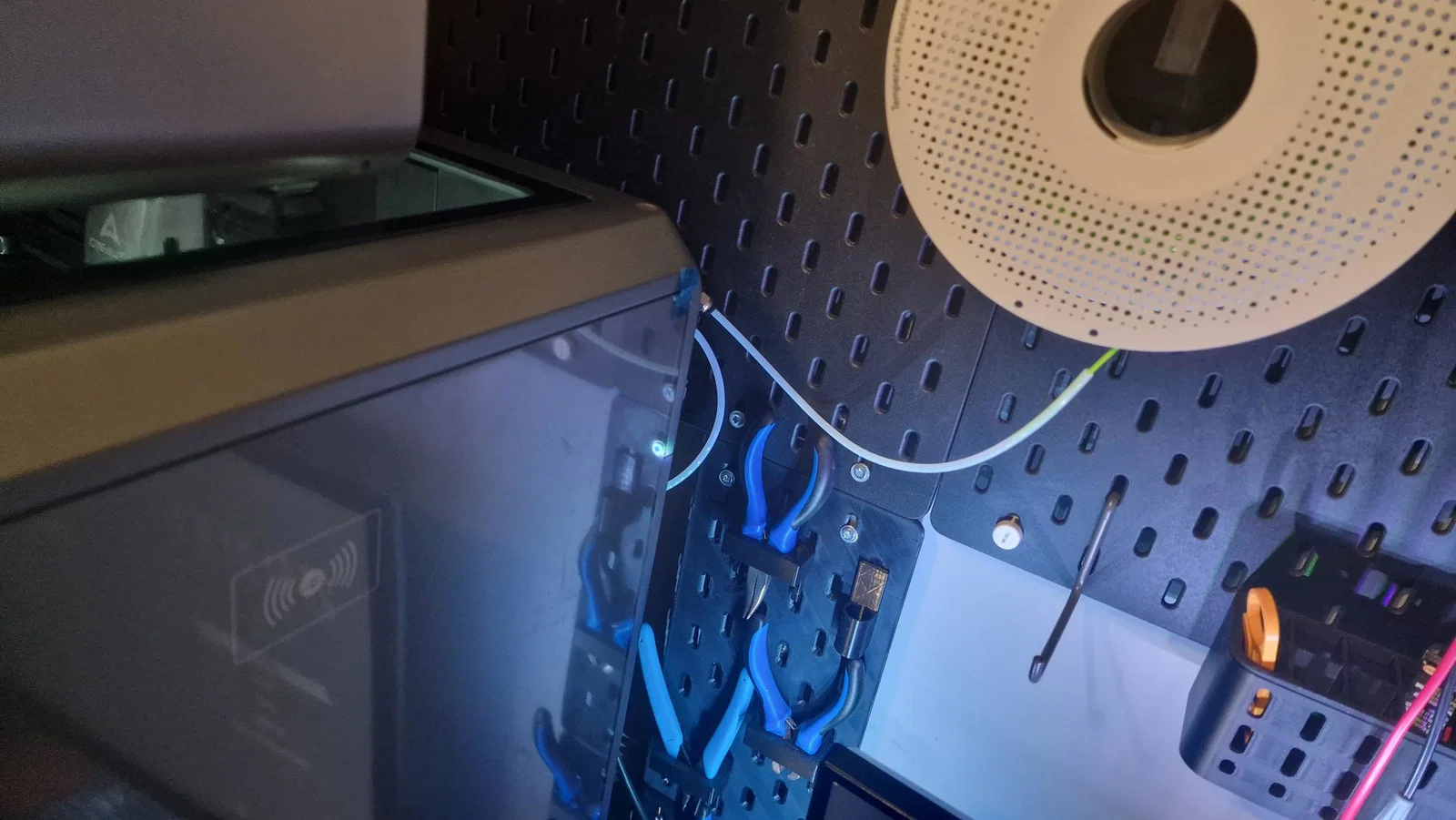

Hiện tại, mình đang gắn cuộn sợi bên ngoài lên bảng pegboard thay vì gắn ở cạnh bên của máy in.
