Bộ chuyển đổi (adapter) gắn xLCD MK4S (loại mới) cho thùng máy Prusa
Adapter giúp bạn gắn màn hình xLCD mới (version A) lên thùng máy Prusa MK4S mà không bị vướng cửa. Thiết kế giúp đóng mở cửa trơn tru và che kín khe hở thẩm mỹ. Sử dụng nhựa PETG khi in.
Mô tả

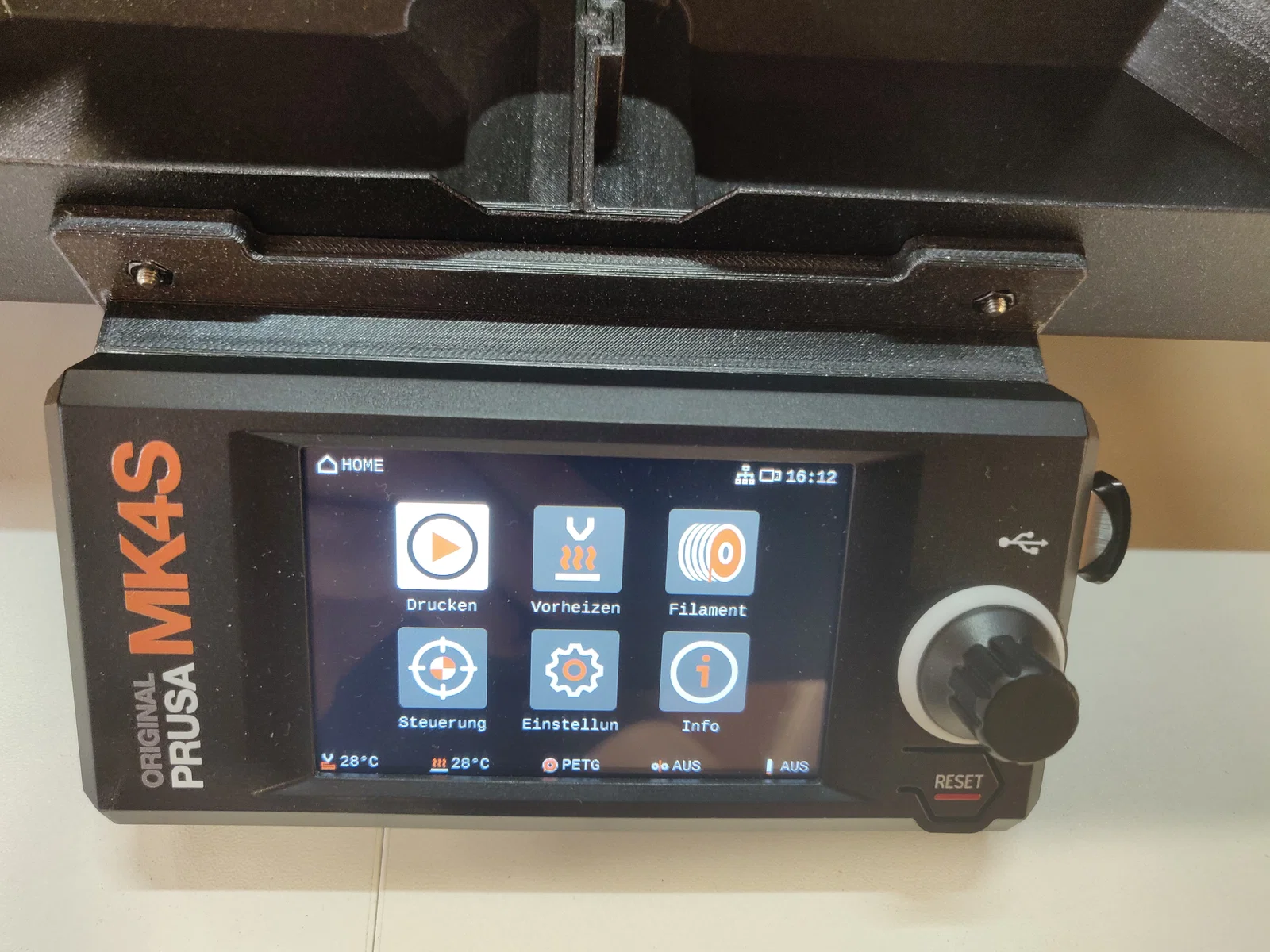

Nếu bạn đang nâng cấp lên MK4S trong thùng máy (enclosure) gốc của Prusa, bạn sẽ cần một bộ chuyển đổi (adapter) để gắn màn hình xLCD phiên bản mới (loại A) ở phía trước. Phần vỏ mới của xLCD (gồm 2 mảnh đúc) hiện tại không vừa với thùng máy và gây cản trở việc đóng mở cửa.

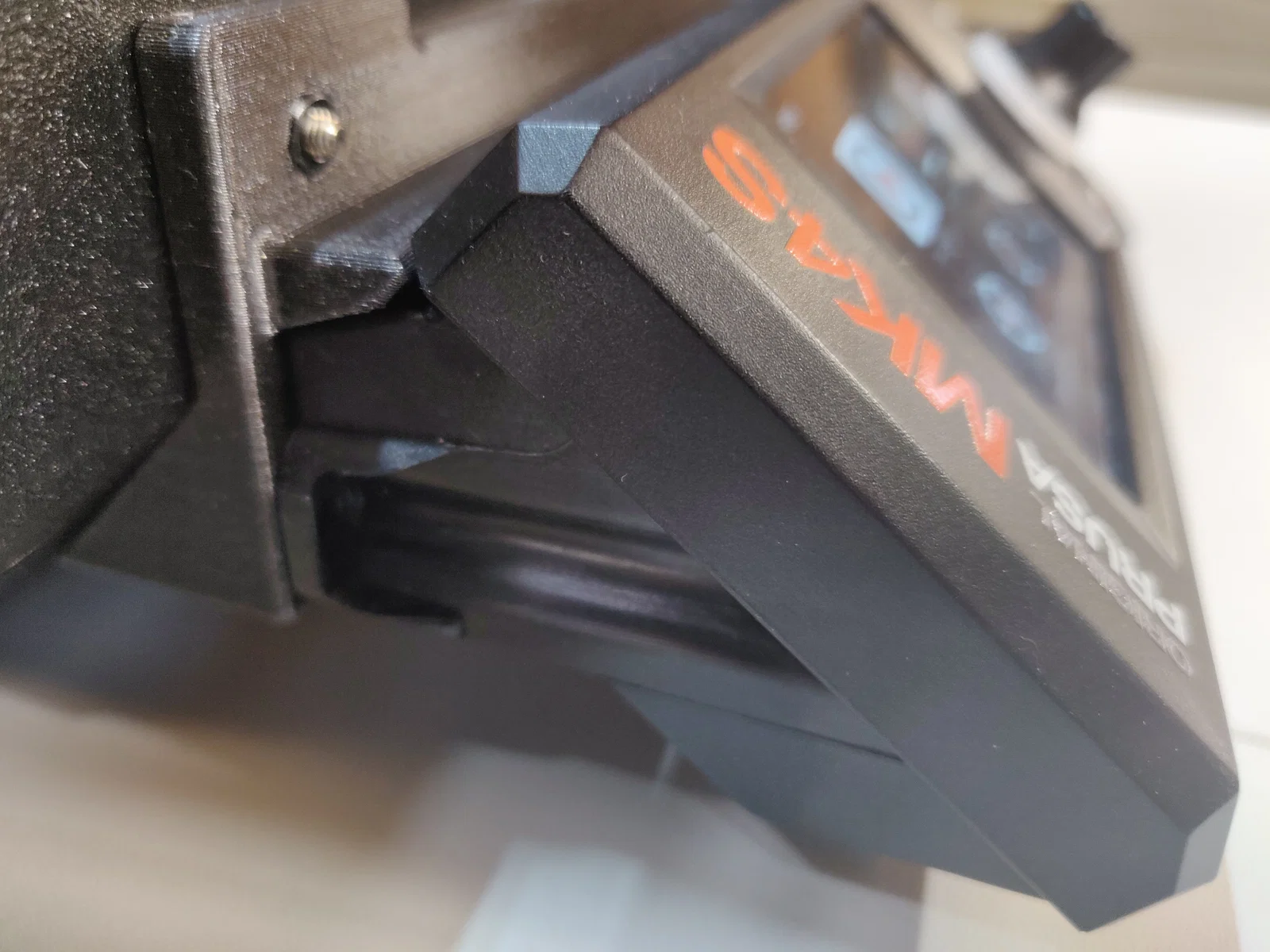

Bộ chuyển đổi này cung cấp khoảng trống cần thiết để đóng/mở cửa máy dễ dàng, đồng thời che kín khe hở giữa xLCD và thùng máy.

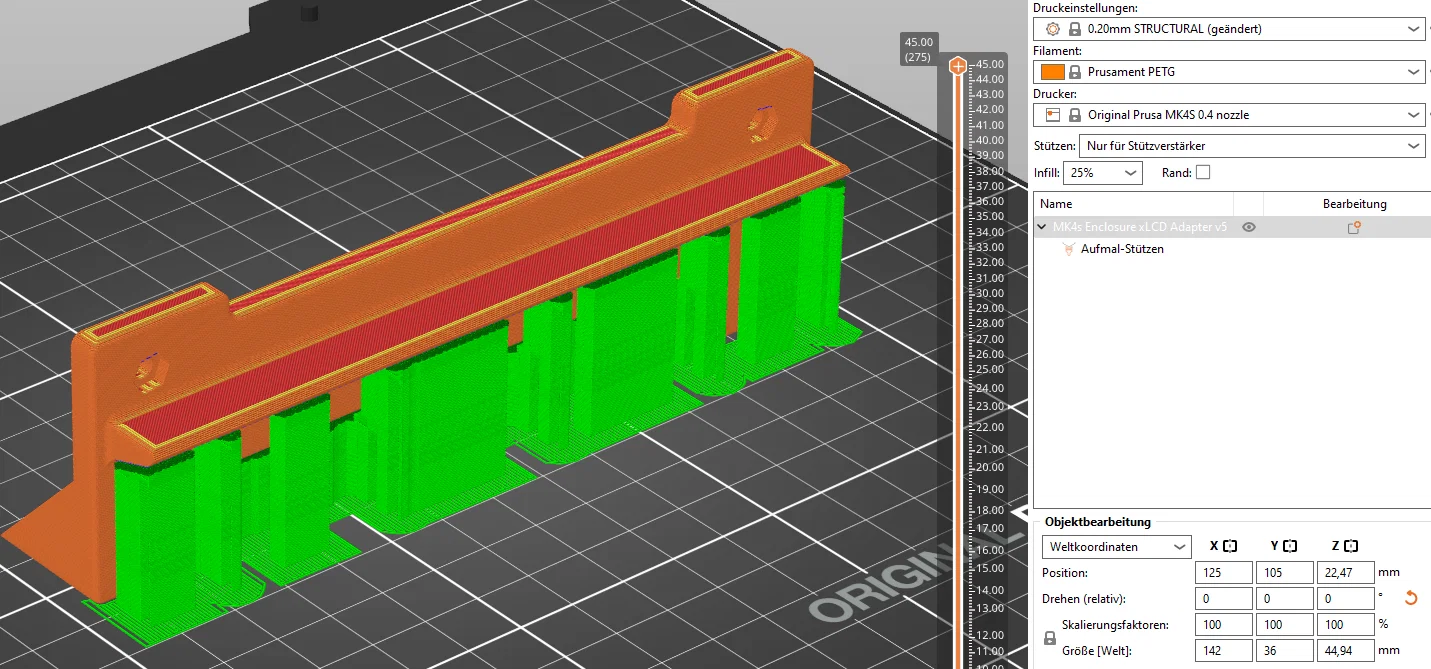

Thông tin in ấn: Sử dụng nhựa PETG và in kèm hỗ trợ (supports), bạn có thể xem ảnh minh họa hoặc sử dụng file .3mf đi kèm.
Thông tin lắp ráp:

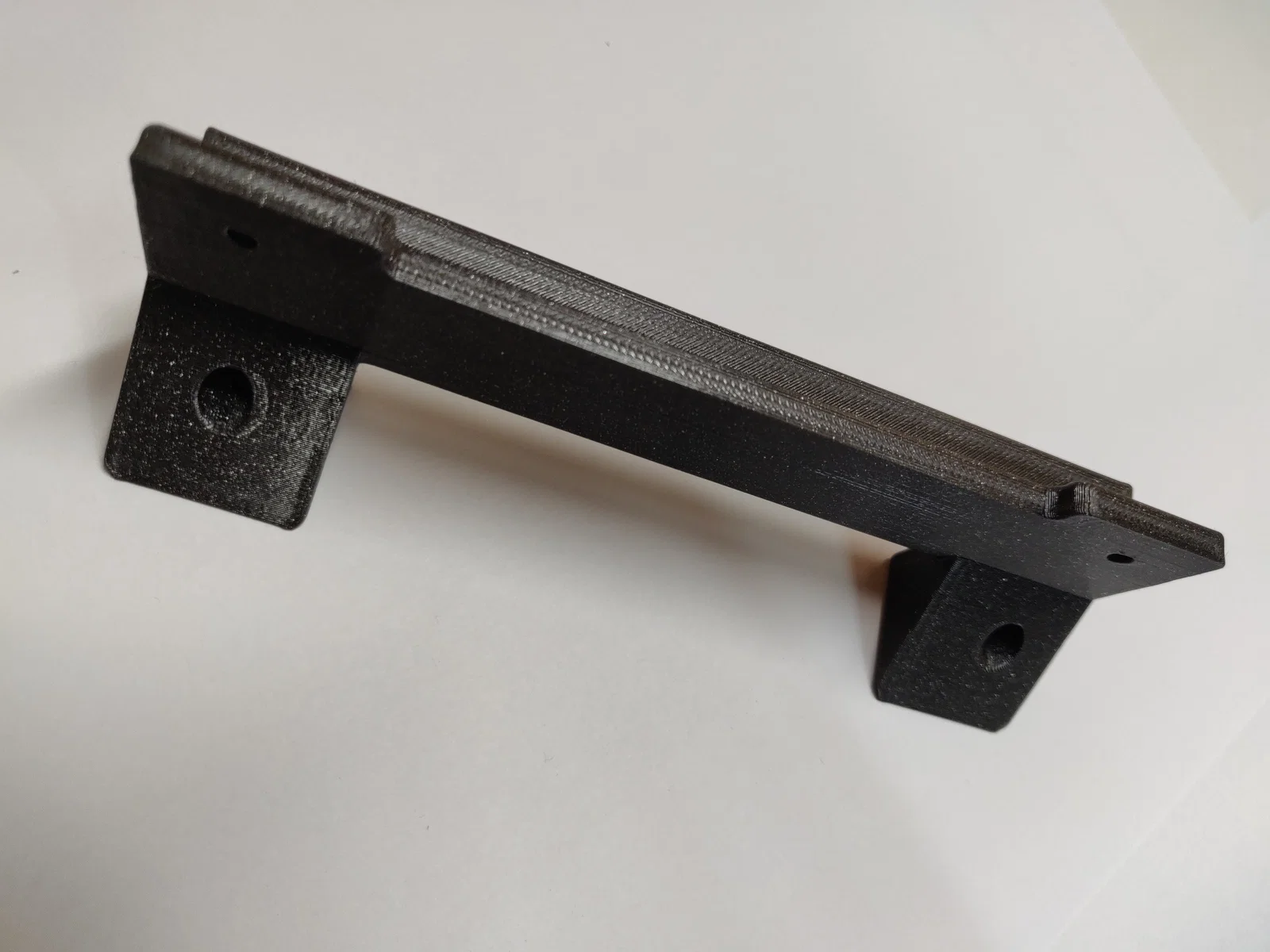

- Sử dụng hai đai ốc M3n (có sẵn trong gói nâng cấp), đặt chúng vào 2 hốc lục giác ở mặt trước của adapter.
- Sử dụng hai ốc vít 3x12sT (có sẵn trong gói nâng cấp) để gắn adapter vào xLCD, dùng các lỗ phía dưới, bạn có thể xem thêm ảnh mặt sau của xLCD.
- Sử dụng hai ốc vít M3x8 để gắn bộ xLCD đã lắp ráp vào thùng máy.
