DIY Laser Cutter - Máy cắt Laser 500x500mm tự chế
Dự án máy cắt Laser tự chế với kích thước vùng làm việc 500x500mm. Bài viết cung cấp danh sách chi tiết các linh kiện cần thiết như module Laser, khung nhôm, bo mạch SKR Pico và động cơ Nema 17 để các bạn dễ dàng thực hiện.
1.6K
Lượt Xem
50
Lượt Thích
127
Lượt Tải
Cập Nhật Apr 16, 2026
Mô tả

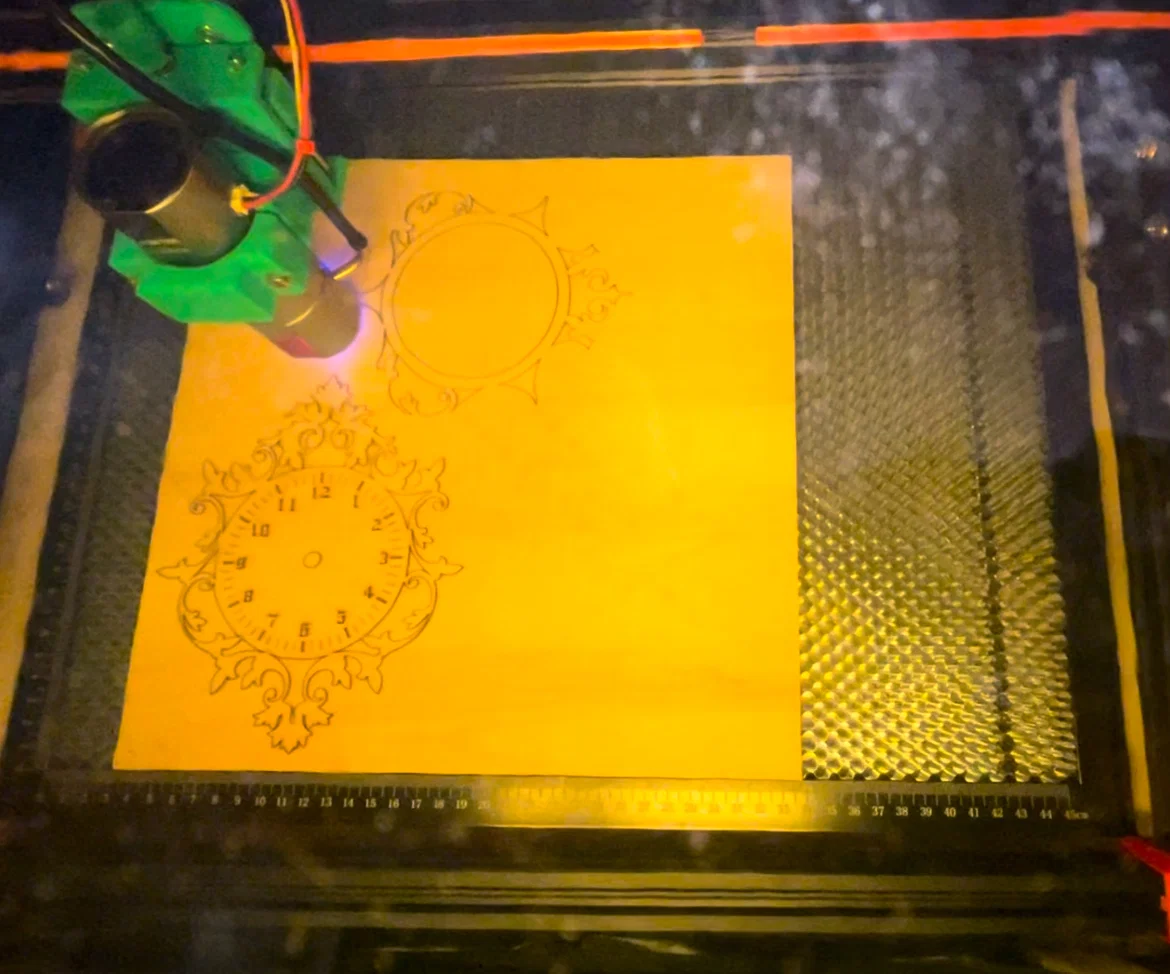

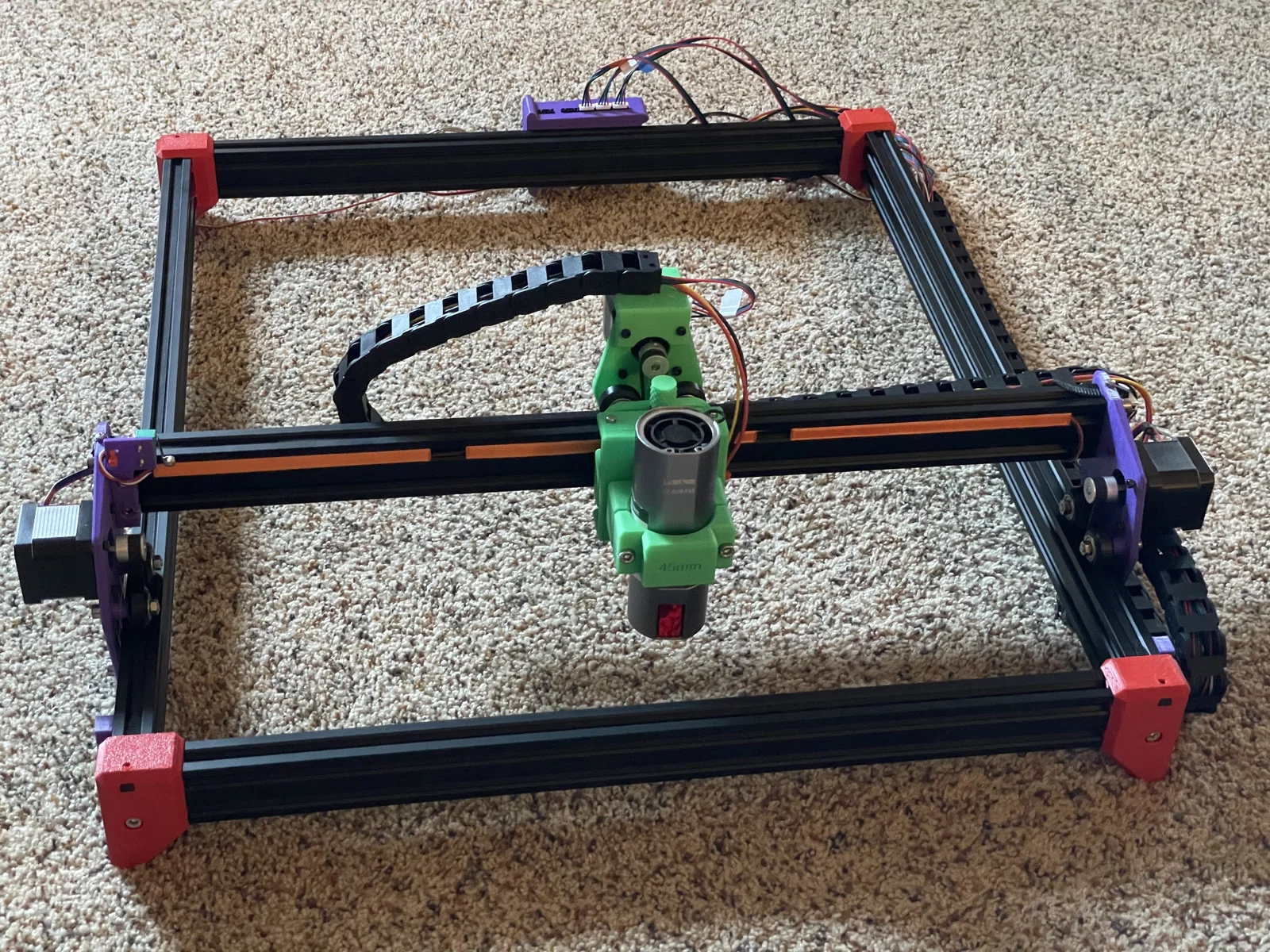

Máy cắt Laser kích thước 500mm x 500mm

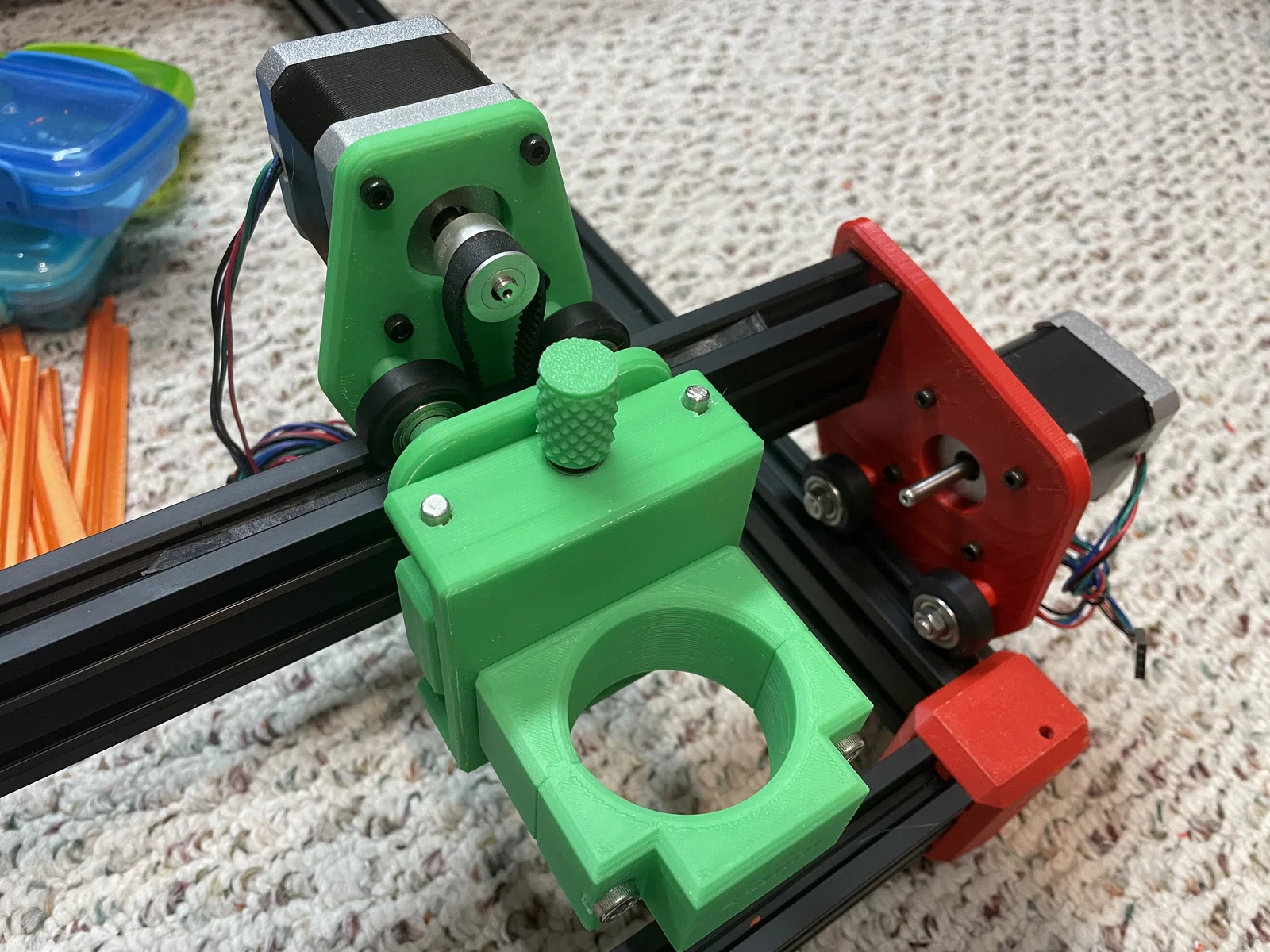

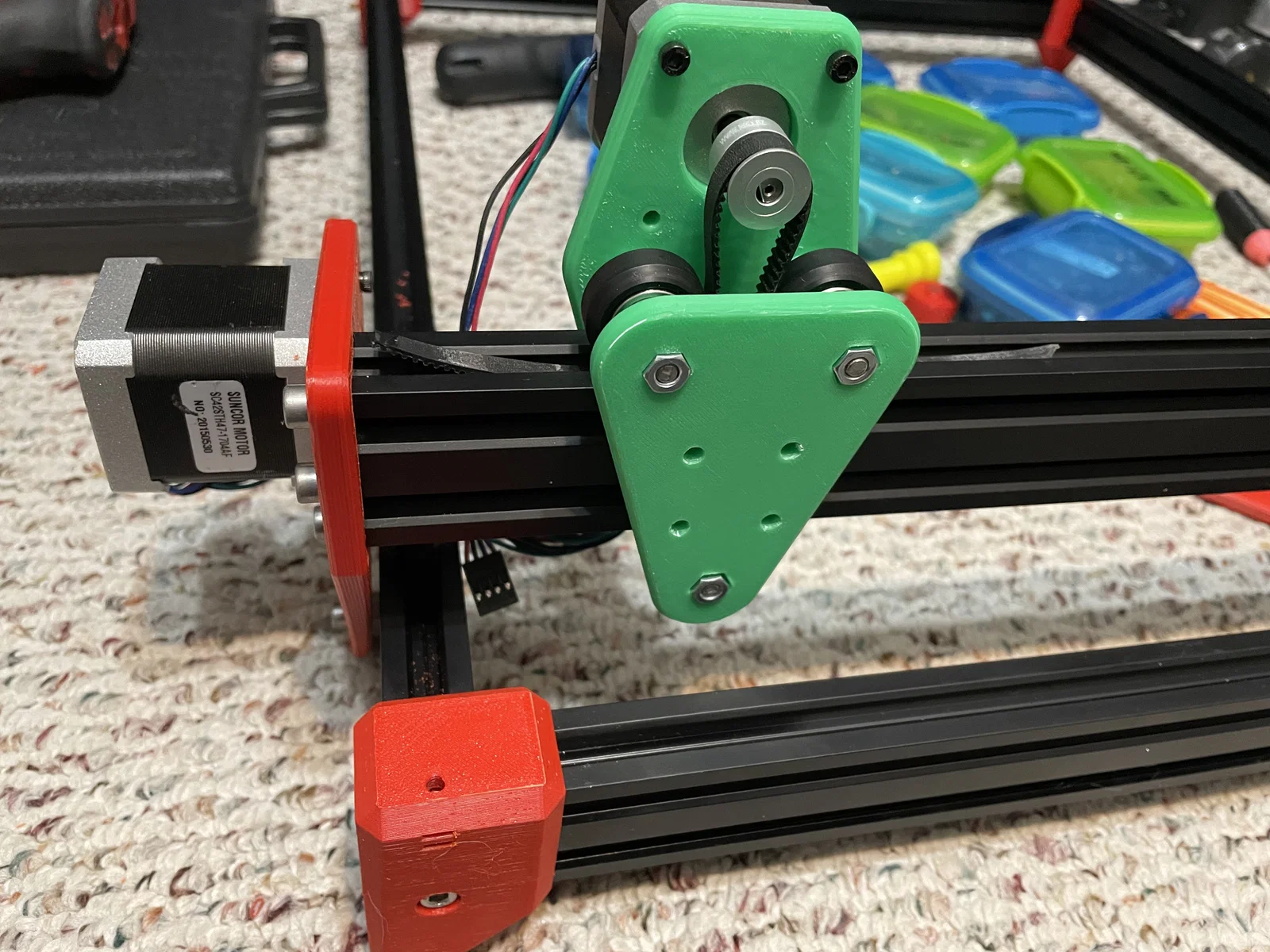

Sử dụng V-Slot Wheels và dây đai GT2, bánh răng 20T/5mm, cùng các loại ốc vít M3, M4, M5.
Danh sách linh kiện của mình:

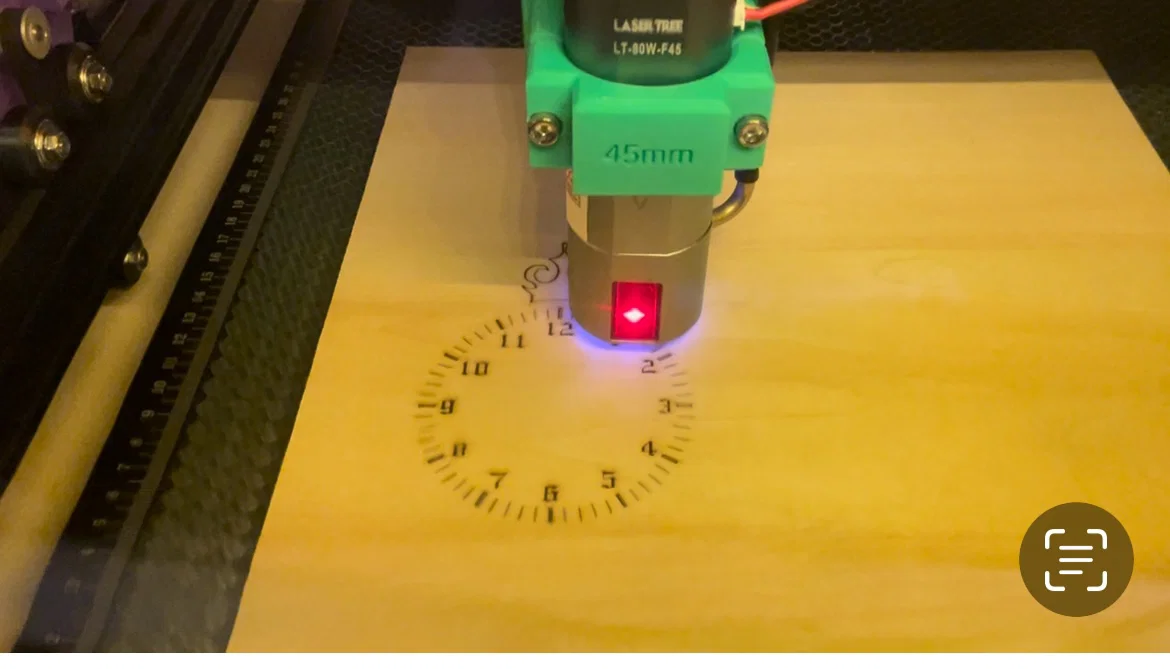

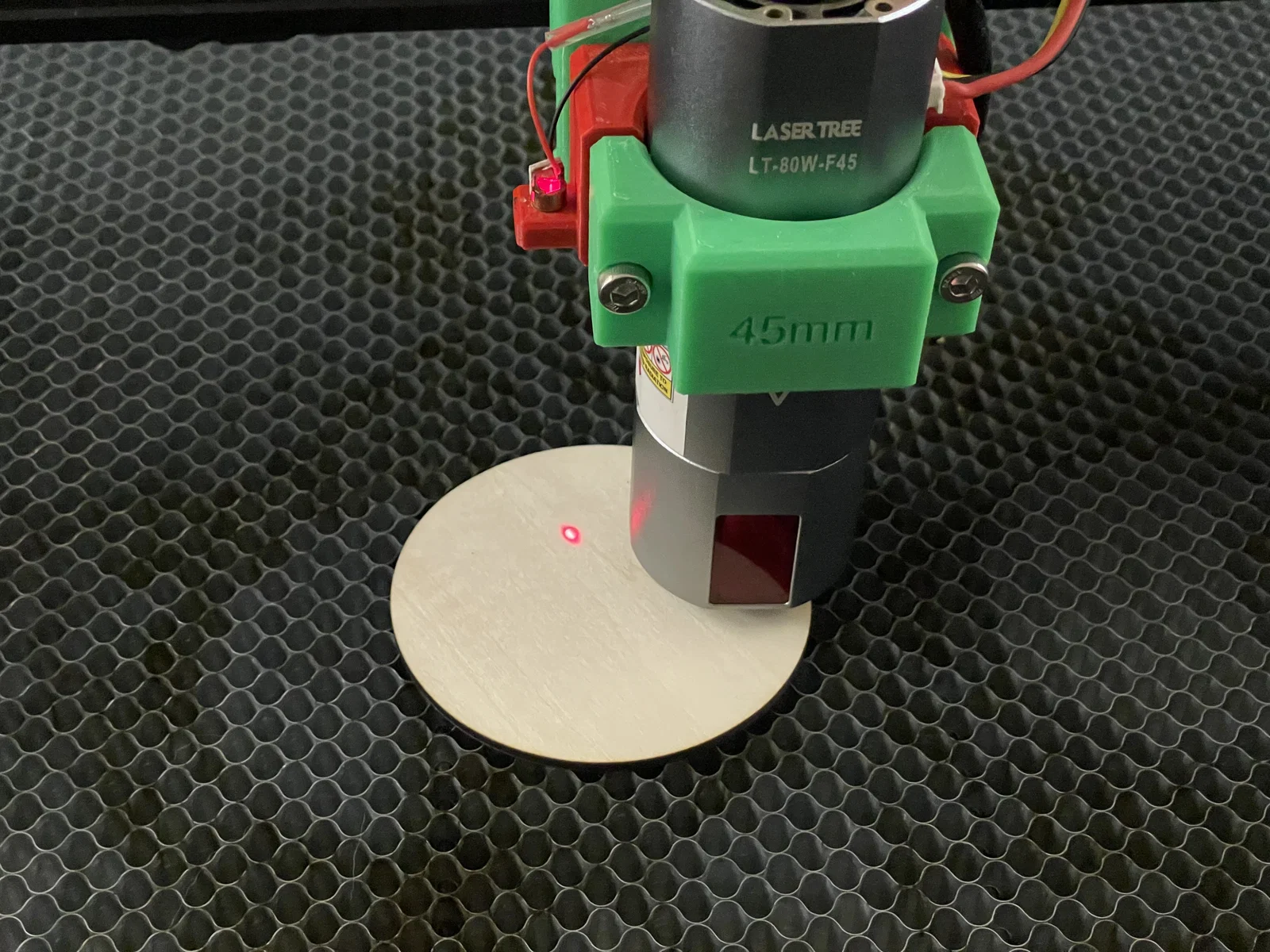

LASER TREE Laser Module, 10W(10000mW) Công suất quang học, khắc Laser có hỗ trợ Air Assist, tích hợp FAC, đầu Laser nén siêu mịn cho máy CNC 3018/3018 Pro, 12V
- 2 thanh 600mm 20x40
- 2 thanh 500mm 20x40
- 1 thanh 600mm cắt theo kích thước (trục X, của mình là khoảng 550mm)
Bàn làm việc dạng tổ ong 500mmx500mm
Vỏ bảo vệ máy khắc Laser Creality 2.0
3 động cơ bước Nema 17 1.5A 12V
Bo mạch điều khiển BIGTREETECH SKR Pico V1.0
Nguồn điện 12V 10A 120W
Xích dẫn cáp nhựa đen loại mở 10mm
