Giải pháp thay thế ổ bi GE5C cho Voron Trident - Flexure

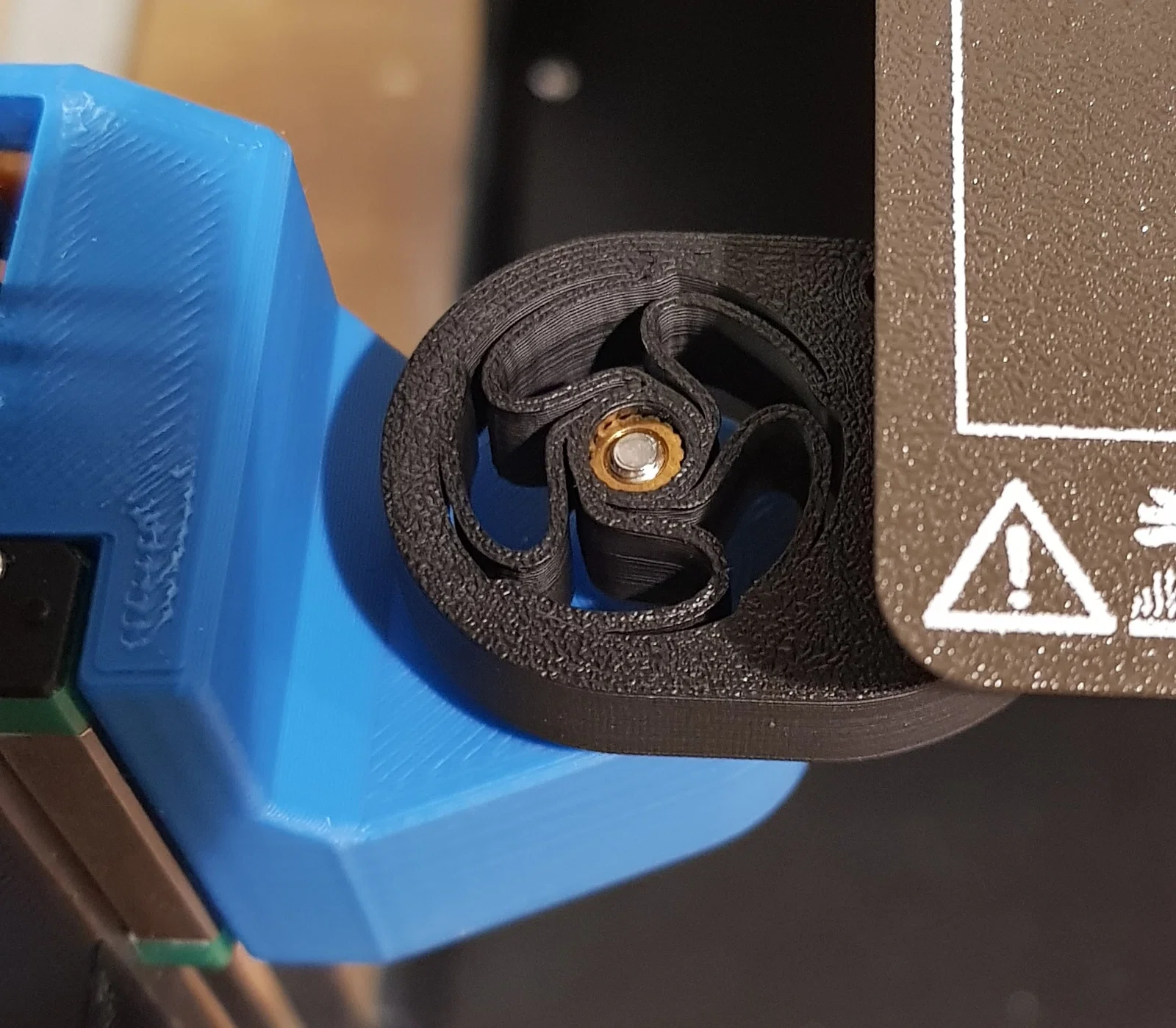

Bản mod này thay thế các ổ bi cầu GE5C được dùng trên Voron Trident bằng các khớp nối flexure in 3D. Sau khi gặp tình trạng bị rơ dọc quá mức do sử dụng các loại ổ bi cầu giá rẻ, mình đã thiết kế bộ phận này như một giải pháp tin cậy hơn.

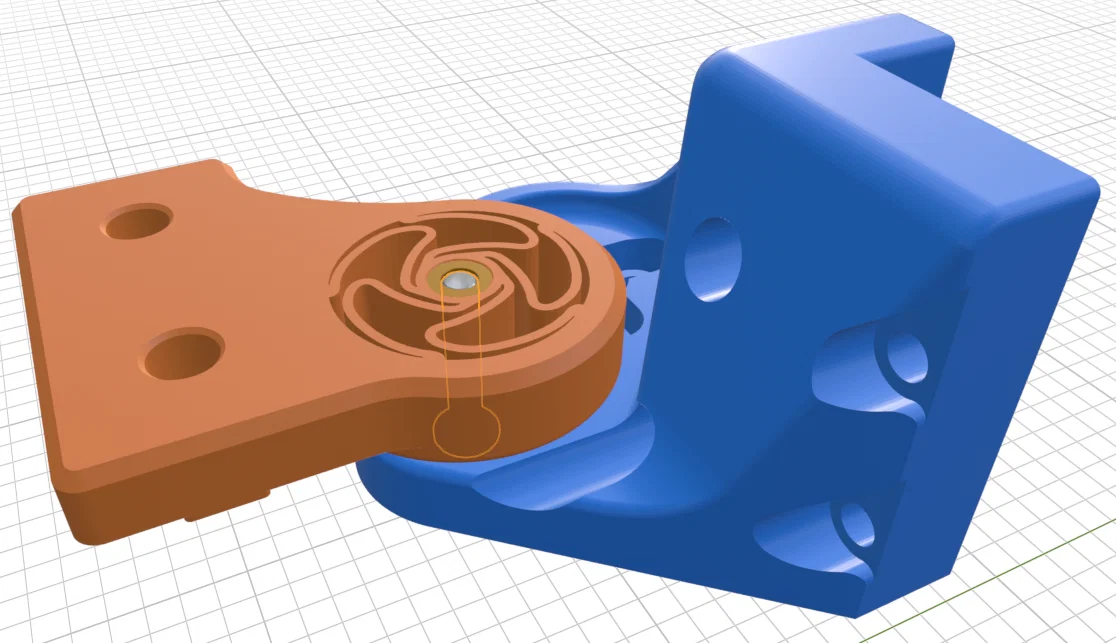

Mỗi cụm Z-carriage sử dụng một heat-set insert tiêu chuẩn của Voron và một ốc M3x16 BHCS bắt từ dưới lên.

Trước khi đưa vào sử dụng chính thức, mình đã chạy thử nghiệm trong 2 giờ, cho mỗi động cơ Z chuyển động liên tục ở tốc độ 50mm/giây trong buồng in được gia nhiệt (tổng cộng gần 14.000 lần di chuyển).

Thiết kế này không khuyến khích sử dụng với Voron TAP vì các khớp flexure sẽ làm giảm độ chính xác khi đo đạc do lực tác động từ đầu phun lên bàn in.
