Ngàm gắn DIN rail cho Raspberry Pi 4B kèm tùy chọn lắp quạt
Ngàm gắn Raspberry Pi 4B lên thanh DIN rail, hỗ trợ gắn kèm quạt tản nhiệt 60mm. Thiết kế tiện lợi, in không cần support, phù hợp cho các dự án tự động hóa. Cập nhật mới hỗ trợ quạt dày 25mm.
Mô tả

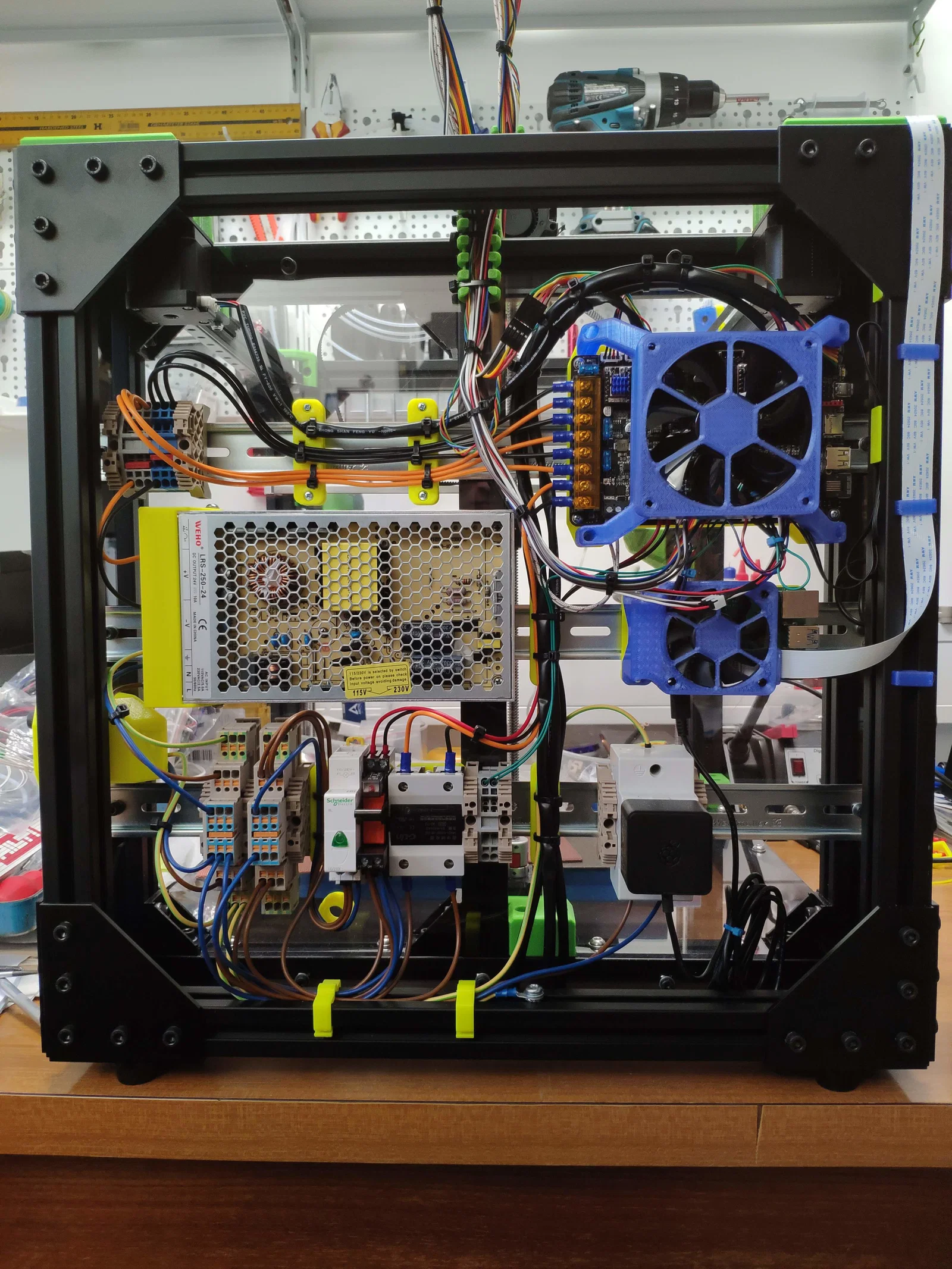

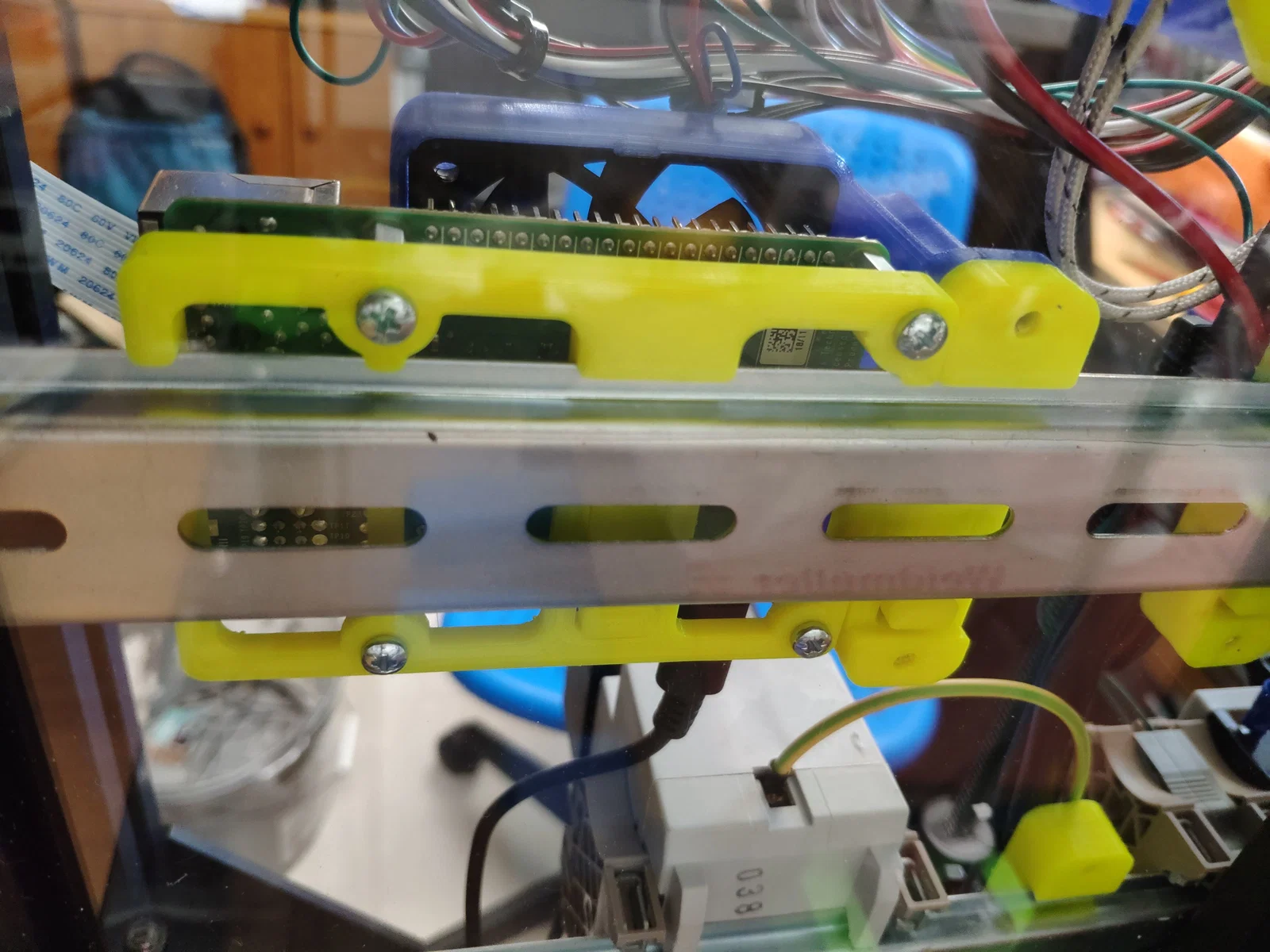

Ngàm gắn DIN rail cho Raspberry Pi 4B với tùy chọn gắn quạt 60mm.
In không cần support.
Được in bằng nhựa PETG với chiều cao lớp in 0.2mm.
Tôi đã gắn Raspberry bằng chân ốc đồng M3. Raspberry được thiết kế cho ốc M2.5 nên tôi đã dùng mũi khoan 3mm để mở rộng lỗ!
Phần ngàm gắn quạt được thiết kế để dùng với tán nhiệt (heat inserts) M3.

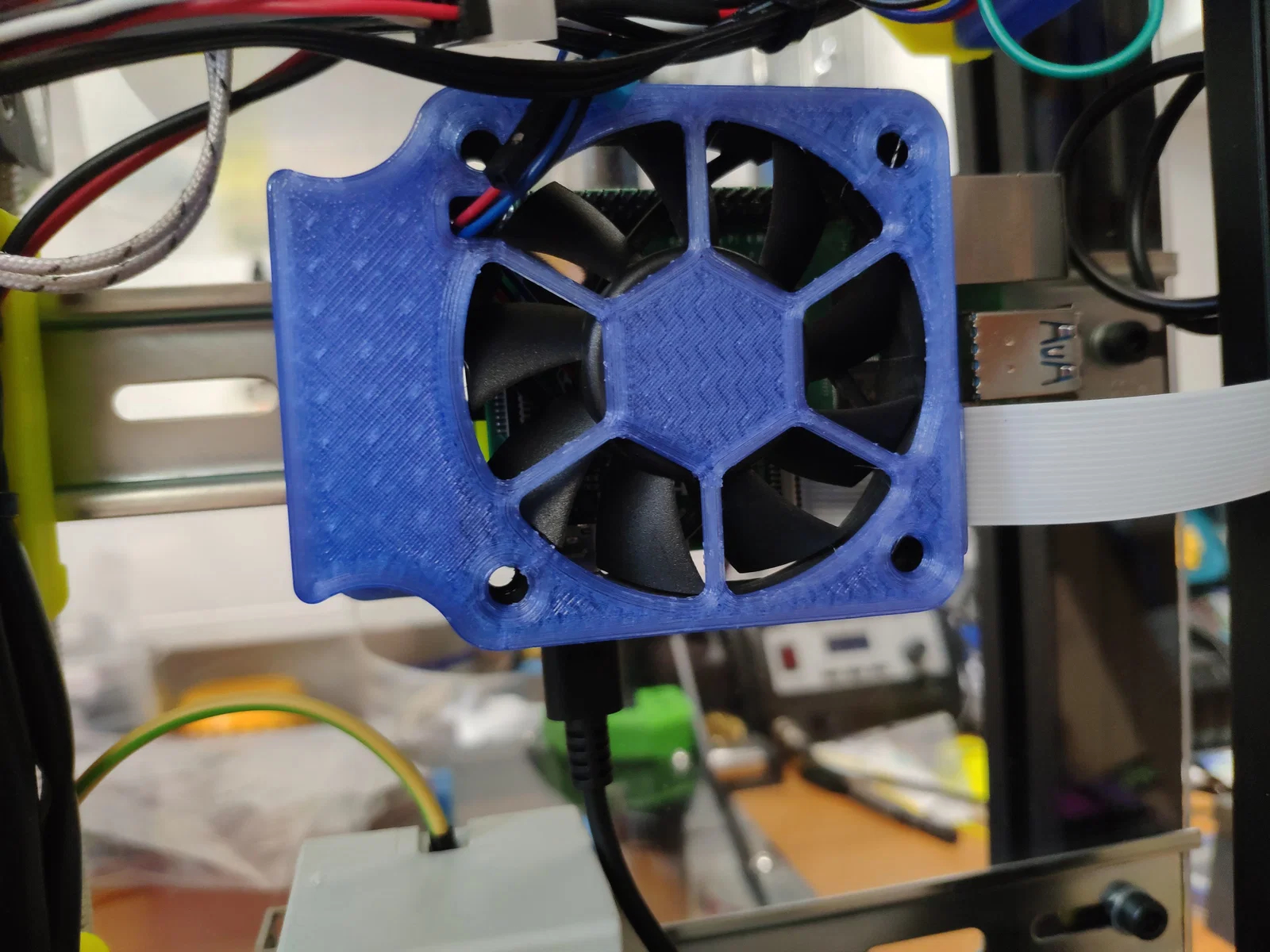

Ngàm gắn quạt có các ngàm kẹp để giữ quạt cố định, tôi không cần dùng vít cho quạt. Ngàm này dành cho quạt 60mm (60x60x13.5). Có sẵn phiên bản kèm khe đi dây cho Camera Raspberry Pi và phiên bản không có khe.
Cập nhật ngày 27.10.2023: đã thêm ngàm gắn quạt cho quạt kích thước 60x60x25 mm.
Ngàm DIN Rail này dựa trên thiết kế ngàm kẹp DIN của Voron: (https://github.com/VoronDesign/Voron-2/blob/Voron2.4/STLs/VORON2.4/Electronics_Compartment/DIN_Brackets/pcb_din_clip_x3.stl)
Phần cứng cần thiết:
- Vít M3 cho Raspberry: 8x M3x6 mm
- Chân ốc đồng PCB: 4x M3x10 mm
- Tán nhiệt M3 để gắn quạt: 2 cái
- Vít M3 để gắn quạt: 2x M3x6 mm
