Giá đỡ Azeron Cyborg (Azeron Cyborg stand)

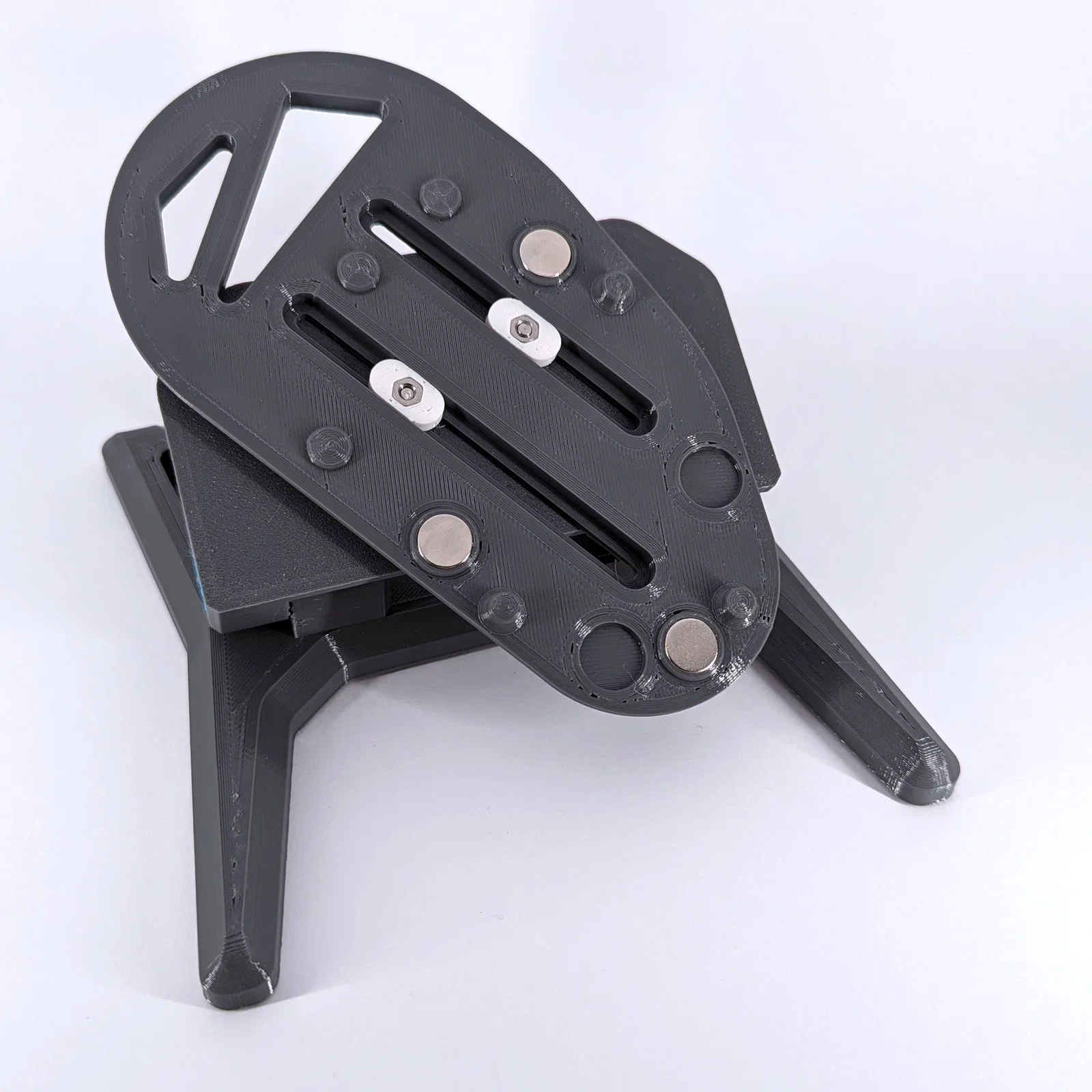

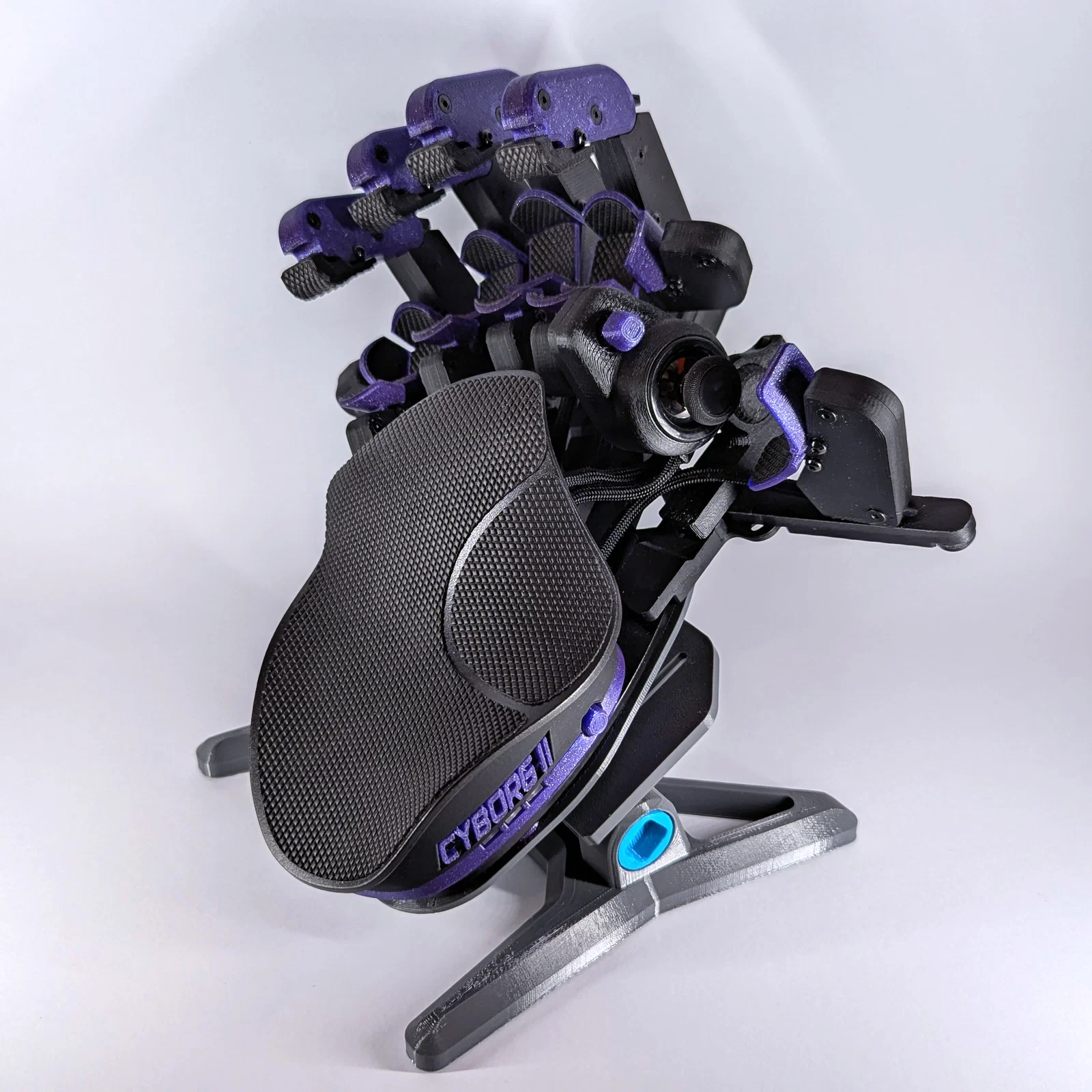

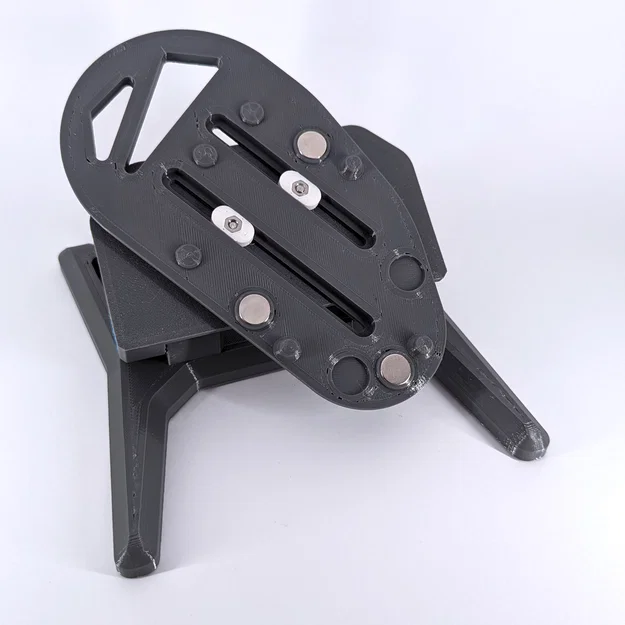

Mình không ưng ý lắm với các mẫu stand có sẵn cho Azeron Cyborg II, nên mình đã tự thiết kế một cái dựa trên cảm hứng từ cả Magnetic Stand của Azeron và Ares MK3 stand.

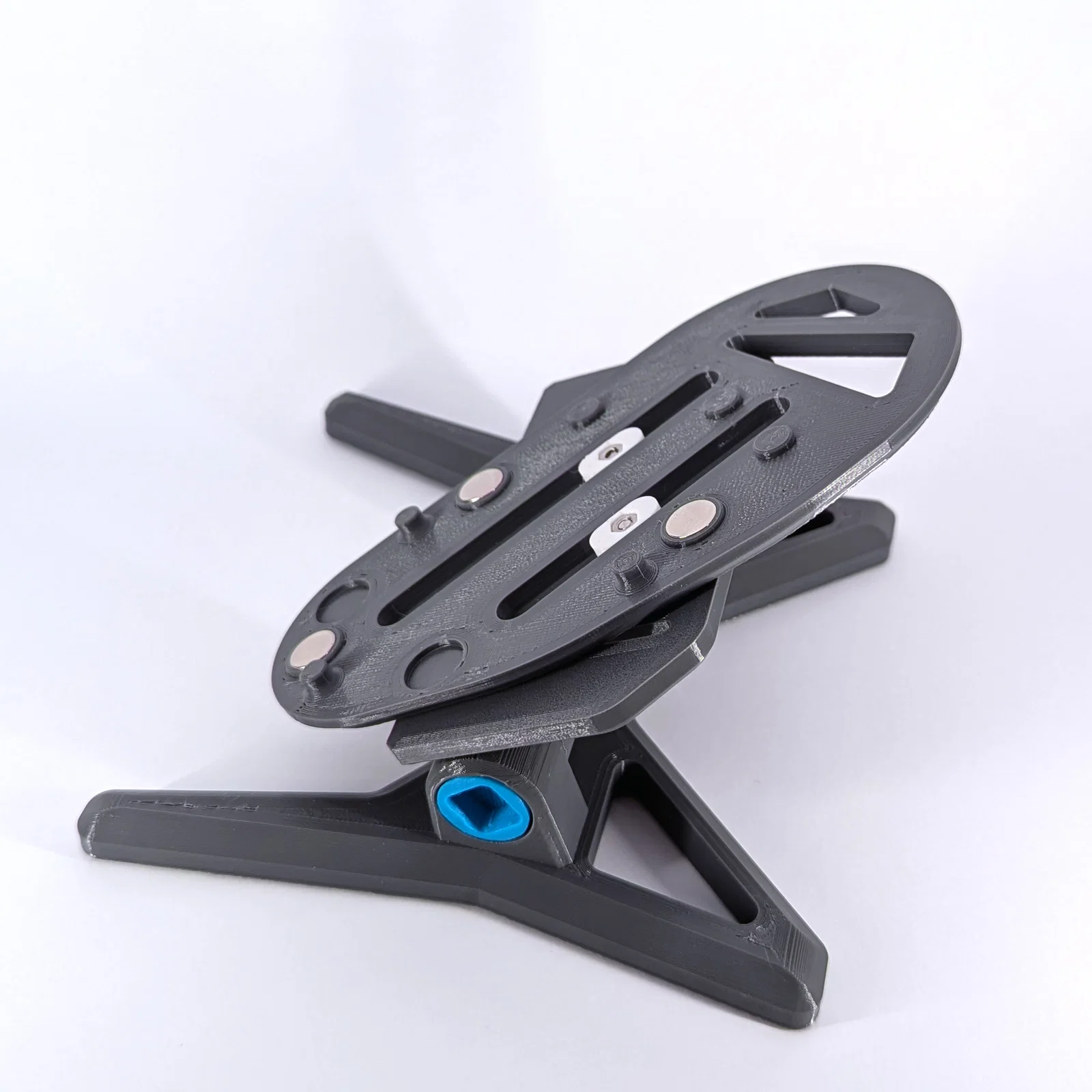

Phần bản lề nghiêng hoạt động tương tự như của Azeron, mình thiết kế để có thể điều chỉnh theo từng nấc 15 độ và cho phép điều chỉnh thẳng đứng hoàn toàn.

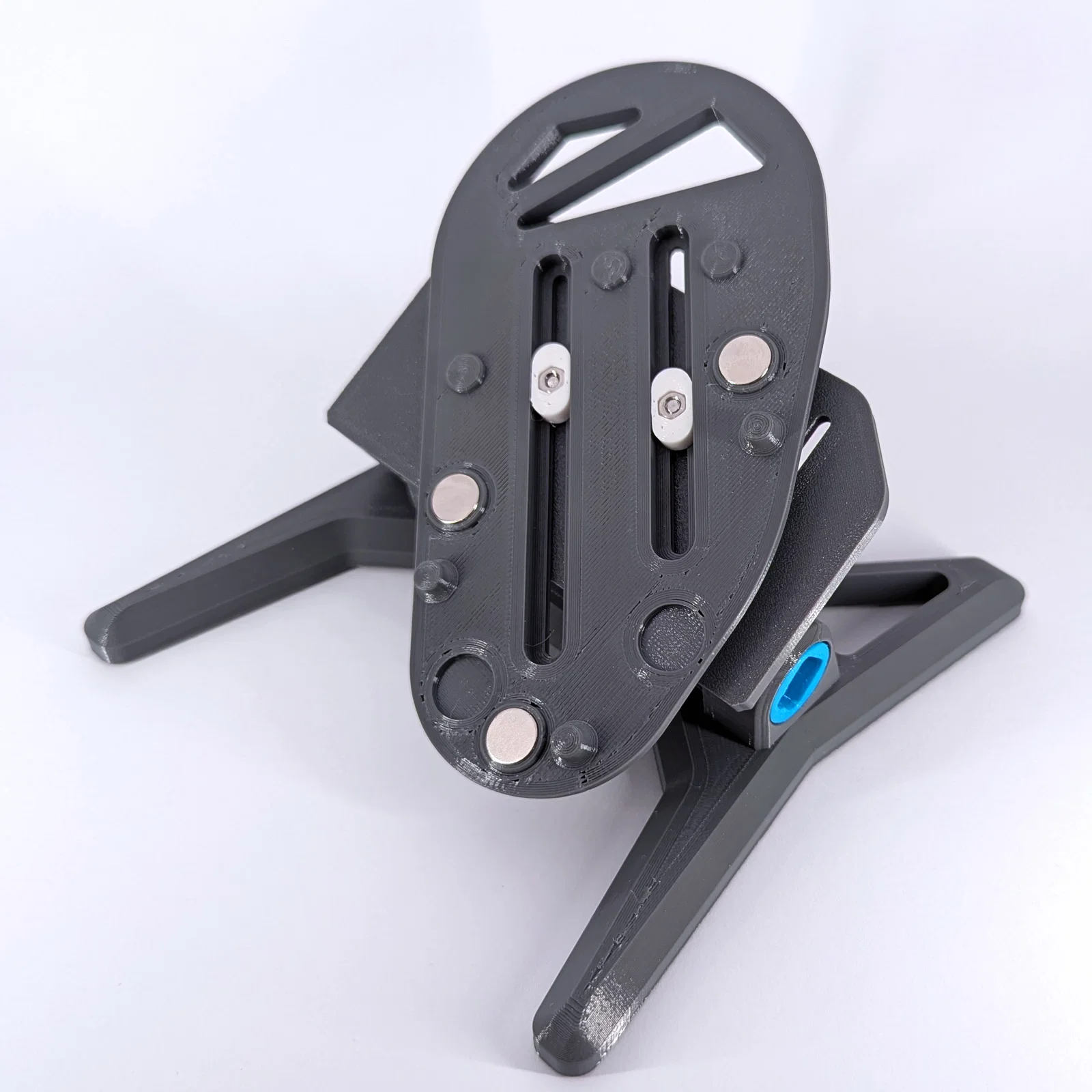

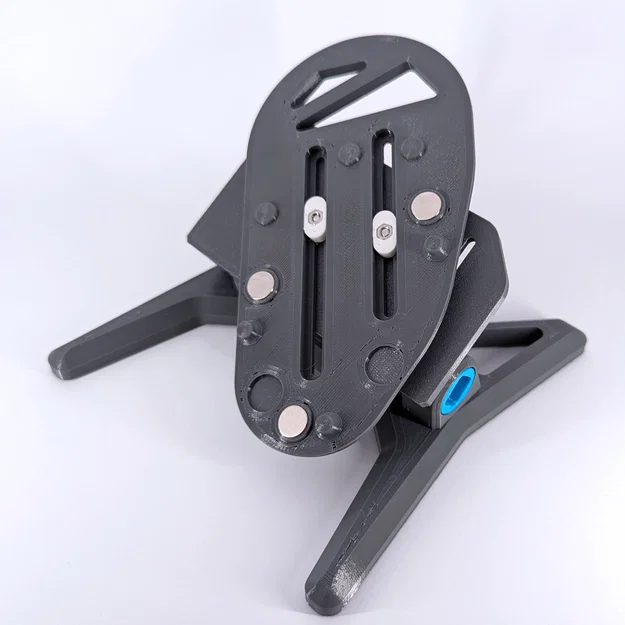

Đế nam châm cũng có thể xoay được hầu như mọi góc độ, nên đây có lẽ là chiếc stand linh hoạt nhất hiện có trên thị trường.

Lưu ý: Các mẫu ốc vít và chìa khóa vặn ốc là do Azeron thiết kế, không phải của mình. Mình thêm vào đây để các bạn tiện tải về vì stand của mình dùng chung loại ốc đó.

Khả năng tương thích:

Mình không có Cyborg I để thử nghiệm, nhưng nghe nói nó vừa với cả bản I và II. Nếu các bạn gặp vấn đề gì về độ tương thích, cứ cho mình biết nhé, mình sẽ hỗ trợ.

Phần cứng bổ sung cần chuẩn bị:

• Nam châm neodymium tròn 10x5mm, loại N35, 3 viên (giống với stand chính hãng của Azeron), dùng loại mạnh hơn hay yếu hơn đều được, N35 là dư dùng rồi.
• Đai ốc lục giác M3, 2 cái
• Bu lông M3x8, 2 cái (M3x10 cũng dùng được nhưng sẽ hơi sát đáy Pad một chút, đổi lại thì việc điều chỉnh sẽ dễ dàng hơn)
• Chân cao su tròn 10mm, 8 miếng, bạn có thể tìm thấy ở các cửa hàng đồ nội thất dưới tên gọi “silicone bumpers”.

Hướng dẫn in:

Trước hết, các mẫu ốc in 3D và chìa khóa vặn là giống hệt của Azeron, nếu bạn đã có thì không cần in nữa.

Nếu chưa có, mình khuyên nên in bằng vật liệu dẻo dai để tránh bị nứt, ví dụ như PETG (cá nhân mình dùng PCTG cho toàn bộ model), với ít nhất 6 lớp vỏ (vertical shell perimeters) và infill ≥ 50%.

Đề xuất của mình cho các phần còn lại:

• Chất liệu: PLA là ổn nhất vì nó cứng.
• Chiều cao lớp in (Layer height): 0.2mm
• Support: Không cần (mình đã thử dùng support nhưng ren ốc in ra không đẹp bằng).
• Lớp vỏ (Vertical shell perimeters): ≥ 4 (Tùy chất liệu, nếu dùng PCTG mình phải in 7 lớp để tránh bị cong vênh).
• Infill: ≥ 30%

Bạn sẽ cần 2 cái giữ đai ốc (nut holders), file STL hiện chỉ có 1, nên nhớ in 2 cái nhé.

Hướng dẫn lắp ráp:

• Trước tiên, kiểm tra xem ốc in 3D có vặn vào ren của bản lề mượt mà không, nếu cần thì vệ sinh lại cho sạch.
• Tùy vào loại nam châm và độ chính xác của máy in, bạn có thể nhét vừa khít (press fit) hoặc cần thêm một chút keo dán.
• Xem thêm file Assembly Manual để biết chi tiết cách lắp.
