Dụng cụ lấy dấu tâm nhỏ gọn (Compact Self Centering Marker)

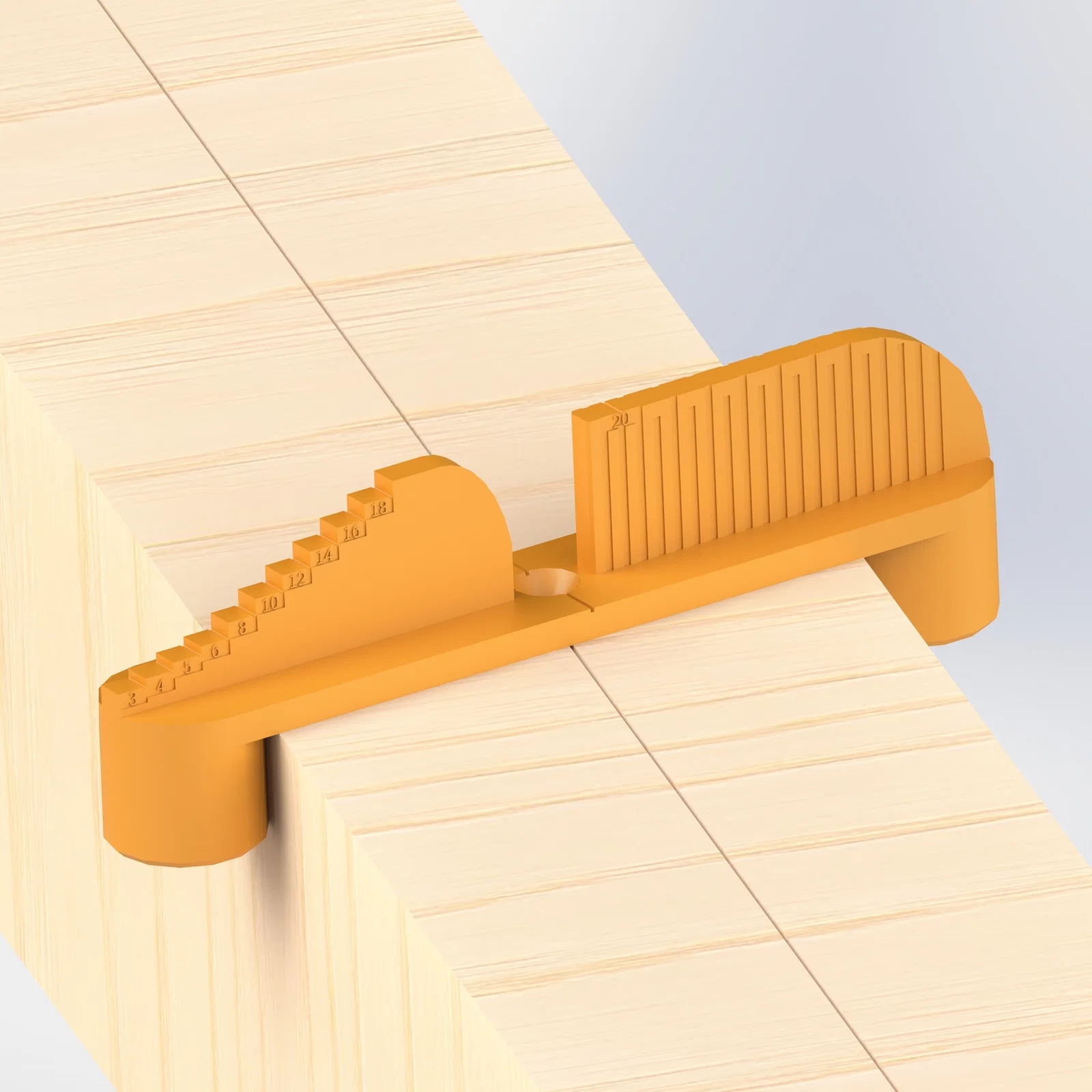

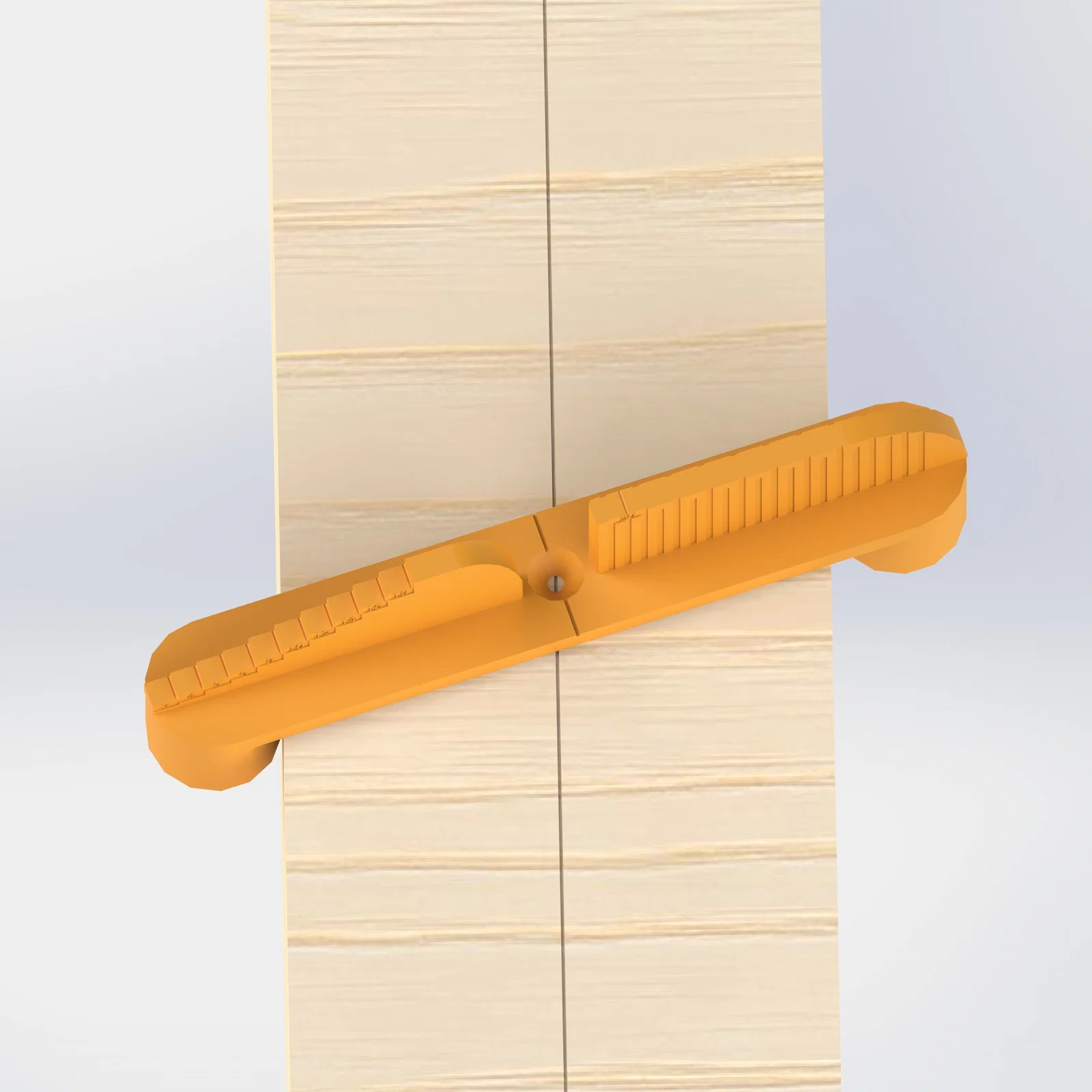

Đây là một thiết bị nhỏ gọn giúp bạn đánh dấu tâm chính xác, bất kể chiều rộng của vật thể bạn muốn đánh dấu là bao nhiêu (lên đến 80mm). Cách sử dụng rất đơn giản: bạn đặt hai chân của thiết bị áp sát vào hai bên cạnh thanh gỗ hoặc vật thể, sau đó xoay thiết bị cho đến khi cả hai chân đều chạm đều vào hai mép. Thiết kế hình học thông minh đảm bảo lỗ đánh dấu luôn nằm chính xác ở vị trí trung tâm giữa hai chân.

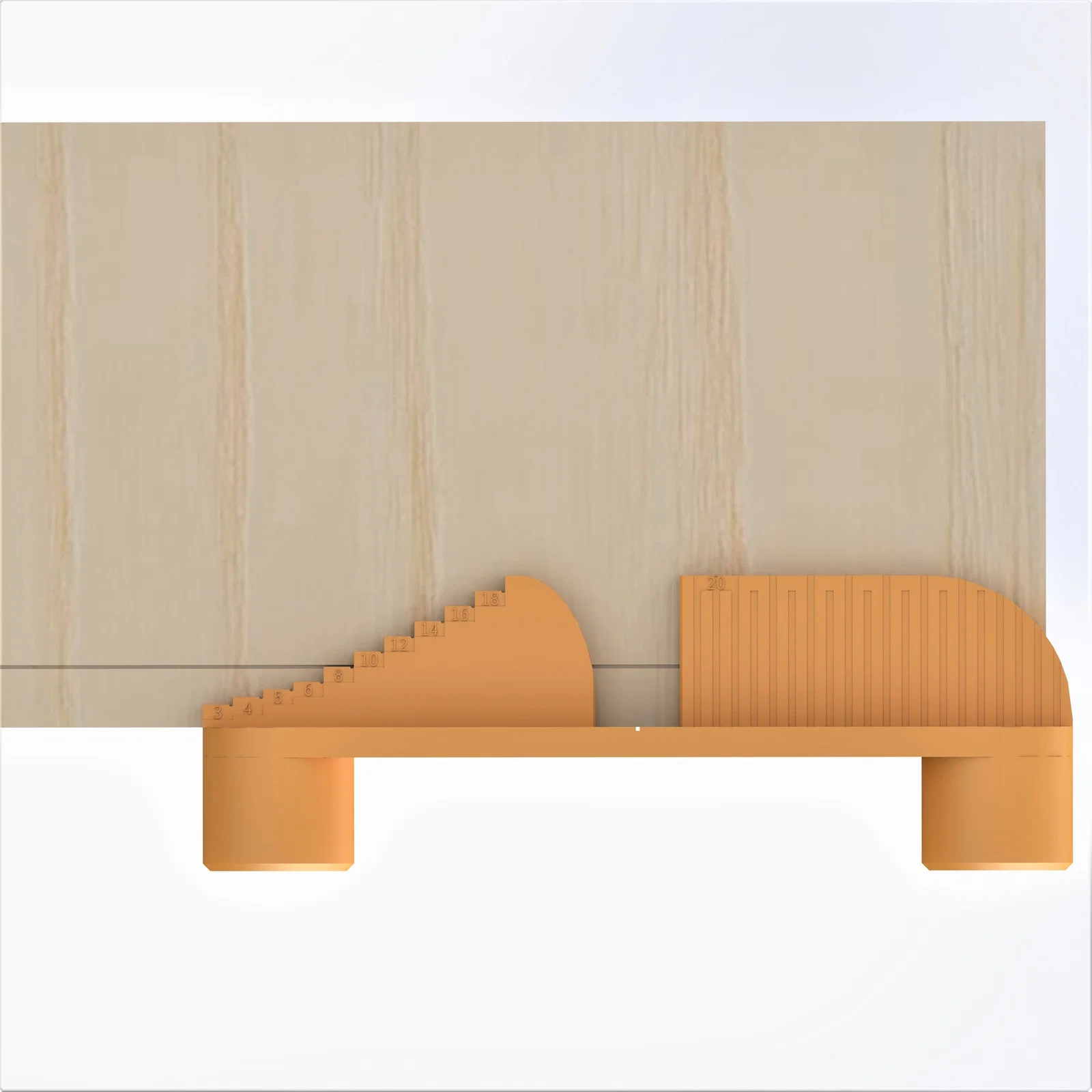

Thước đo này cũng có thể được sử dụng để vẽ đường kẻ dọc theo cạnh của vật thể với khoảng cách từ 3-20mm. Để làm điều này, hãy xoay thước đo 90° và áp sát vào cạnh vật thể (như hình minh họa), đặt bút chì hoặc vật tương tự vào khoảng cách bạn muốn rồi trượt dọc theo mép.

Nếu bạn không cần đến các vạch chia khoảng cách và tay cầm ở phía trên, bạn có thể sử dụng tệp mô hình không kèm vạch chia. Phiên bản này mang đến một dụng cụ lấy dấu tâm siêu gọn nhẹ, hoạt động cực kỳ hiệu quả mà không hề rắc rối.

So với phiên bản trước mà mình từng thiết kế, phiên bản này nhỏ gọn hơn nhiều và chỉ gồm một mảnh duy nhất.

In ấn và lắp ráp

Đối với việc in 3D, mình khuyên các bạn nên dùng 4 lớp vỏ (perimeters) và 30% mật độ infill kiểu cubic để đảm bảo độ cứng cáp cho thước. Để các con số trên vạch đo hiển thị sắc nét và chi tiết, độ cao lớp in (layer height) 0.1mm là lựa chọn tối ưu nhất. Bạn cũng có thể tận dụng tính năng 'height range modifier' trong Prusa Slicer để giảm thời gian in mà vẫn giữ được độ sắc nét của các con số. Mình thường cài đặt in 0.2mm cho phần thân và chuyển sang 0.1mm cho phần bề mặt trên cùng.

Một tùy chọn khác cần cân nhắc là “Print external perimeter first” trong Prusa Slicer. Việc này có thể giúp tăng độ chính xác về kích thước, tuy nhiên tùy thuộc vào máy in và kinh nghiệm in ấn của mỗi người mà bạn có thể cân nhắc xem có cần thiết hay không.

Về mô hình này

Mình tạo ra phiên bản này từ mẫu thước lấy tâm cũ nhằm phục vụ những ai cần sự nhỏ gọn và thời gian in nhanh chóng. Nếu bạn dùng chủ yếu cho công việc mộc, thiết bị này sẽ đáp ứng tốt cho các thanh gỗ rộng tối đa 80mm. Nếu bạn cần đo vật thể lớn hơn, hãy xem qua mẫu này vì nó có thể đo được những chi tiết lớn hơn nhiều.
