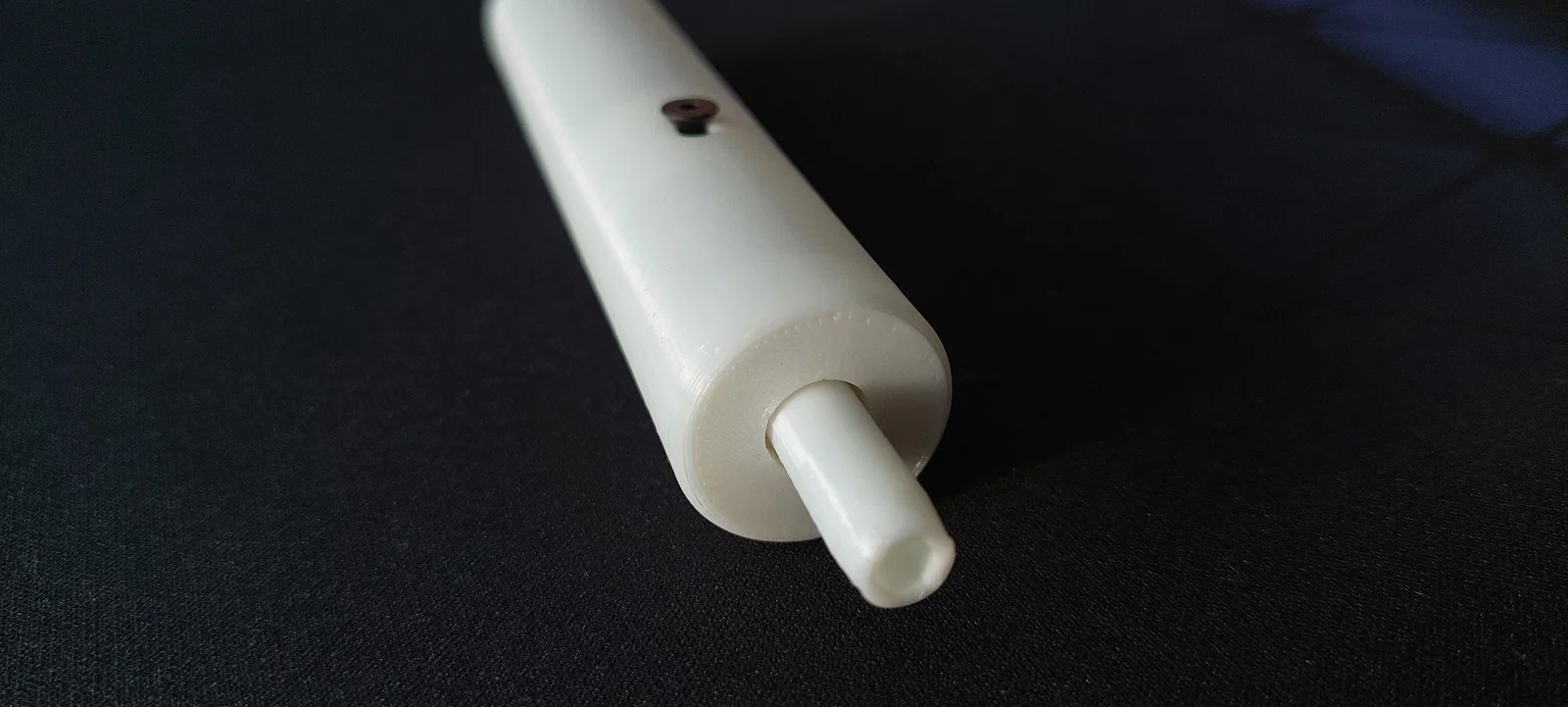

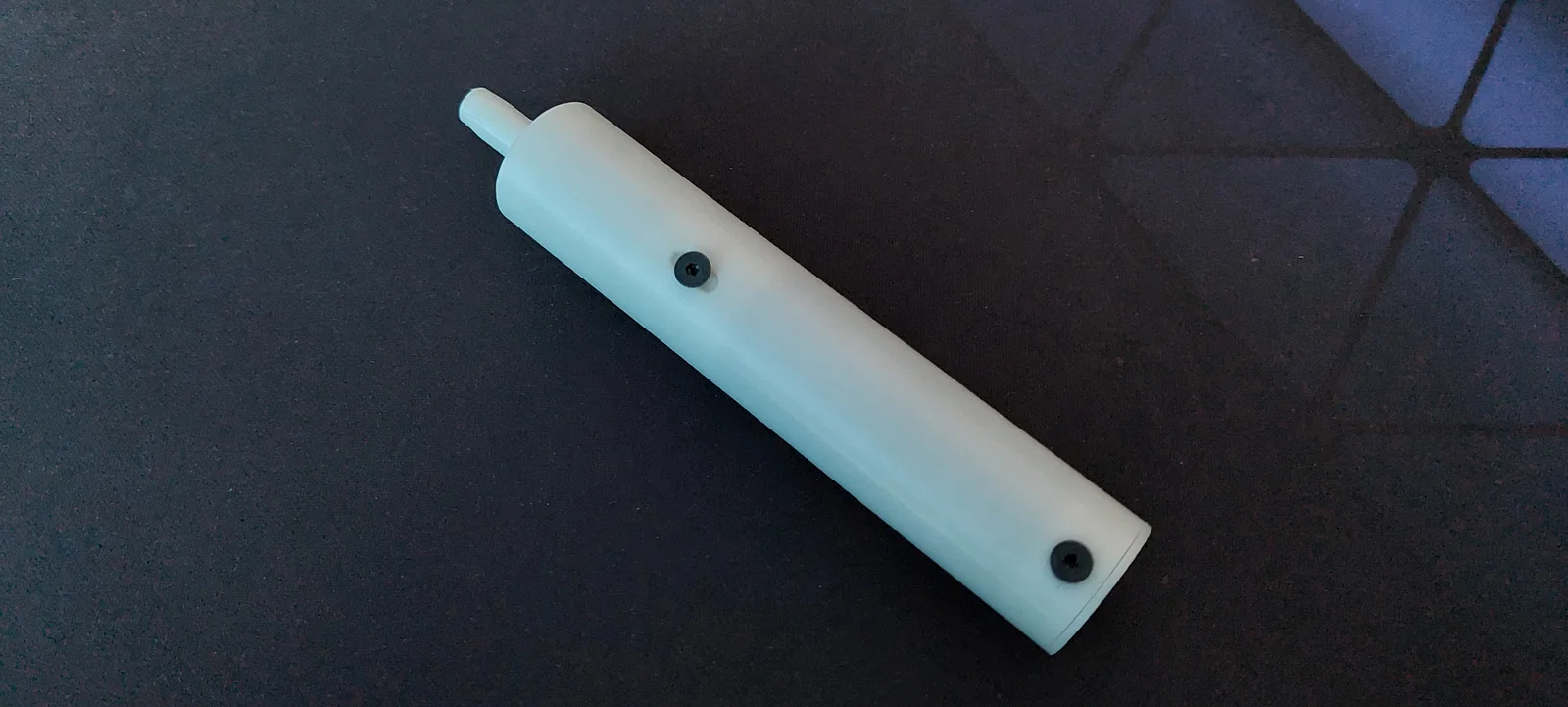

Tua vít điện sạc lại được kèm đầu hút nam châm

Mình quyết định tự tay làm một chiếc tua vít điện sạc lại được vì mình không ưng ý với các mẫu hiện có trên mạng hay ngoài cửa hàng. Thiết bị này được trang bị mạch bảo vệ pin, công tắc trượt, viên pin 4.4Wh và động cơ giảm tốc tỷ lệ 1:200. Máy dùng được rất lâu và sở hữu lực xoắn khá mạnh mẽ.

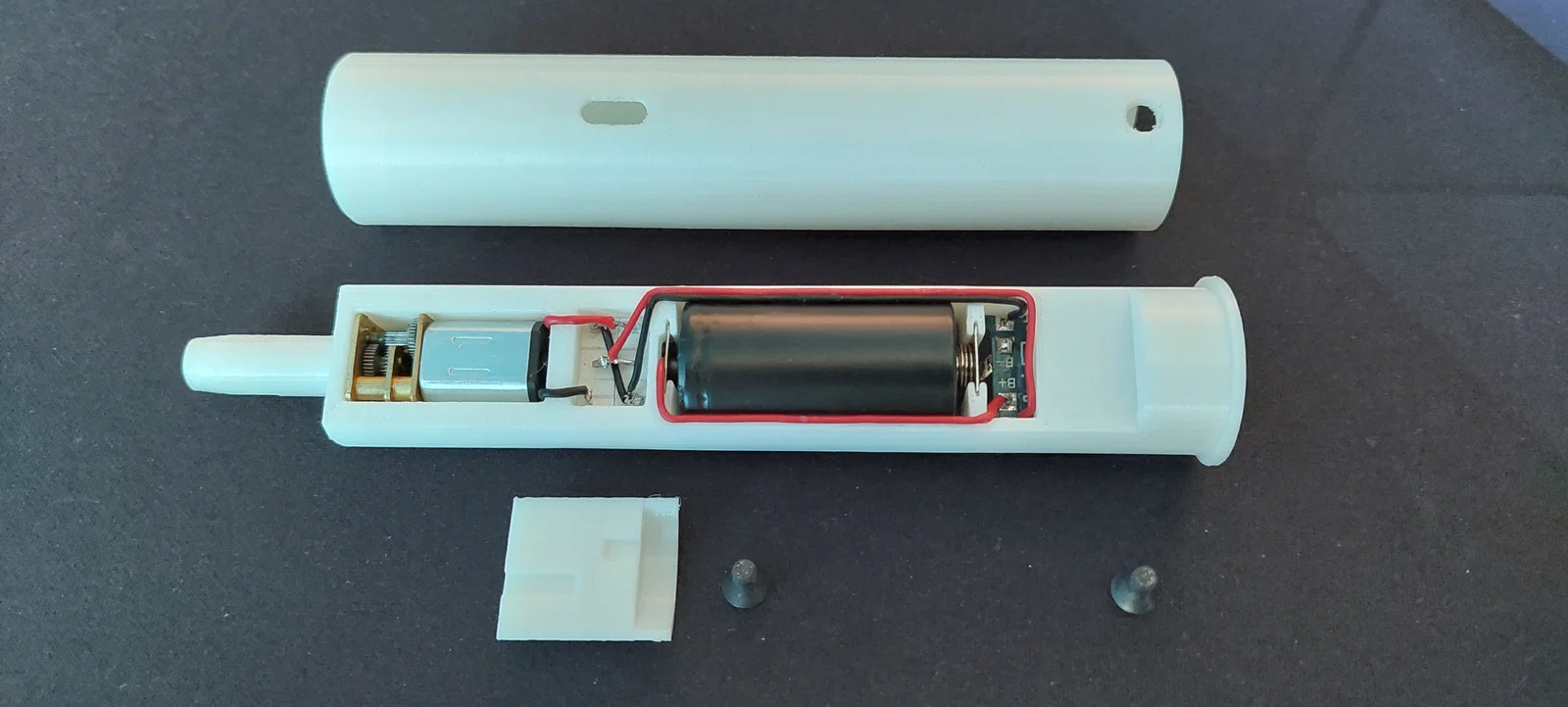

Sơ đồ đi dây các bạn có thể xem trong hình.

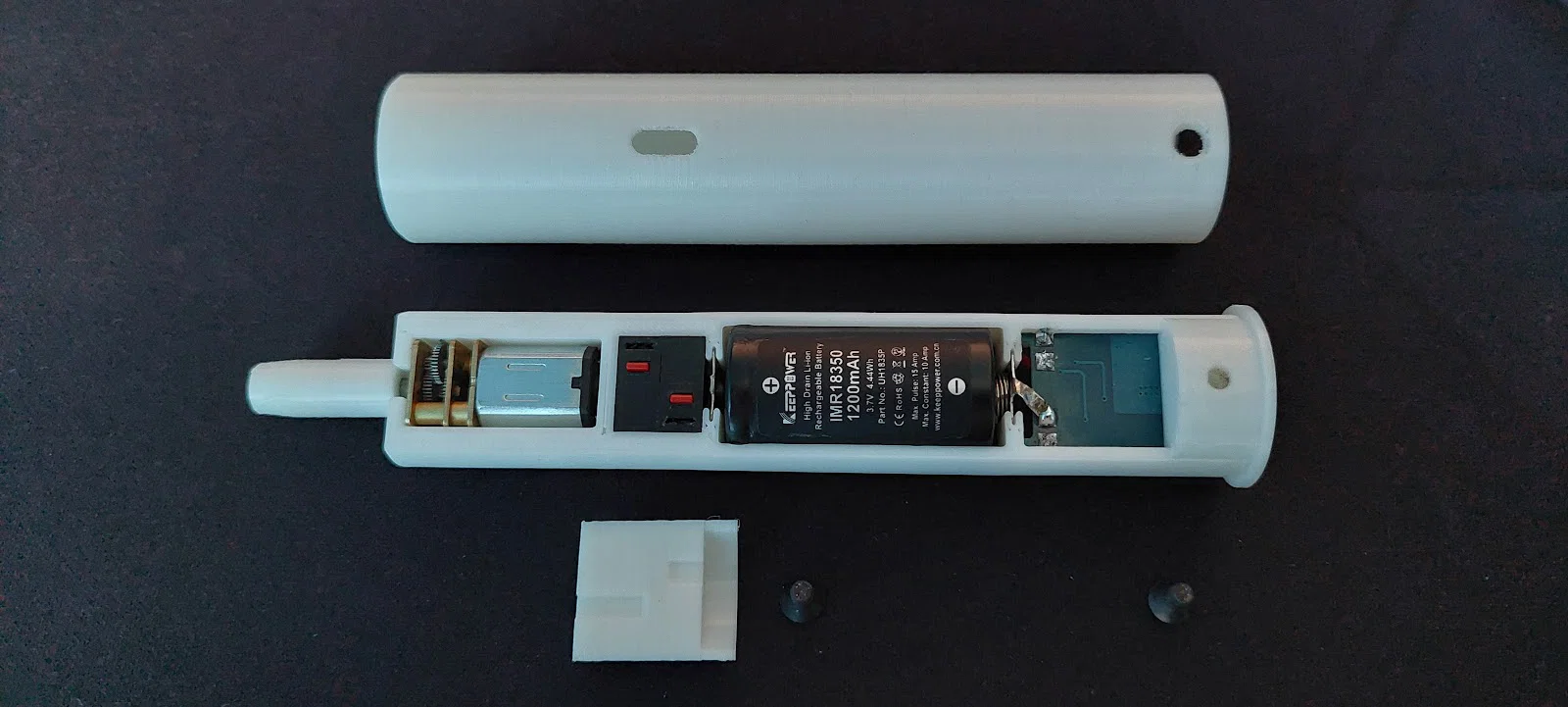

Các linh kiện cần thiết:

• GA12-N20 động cơ micro với hộp giảm tốc 1:200
• 18350 pin Li-ion (loại không có mạch bảo vệ: do hạn chế về kích thước)

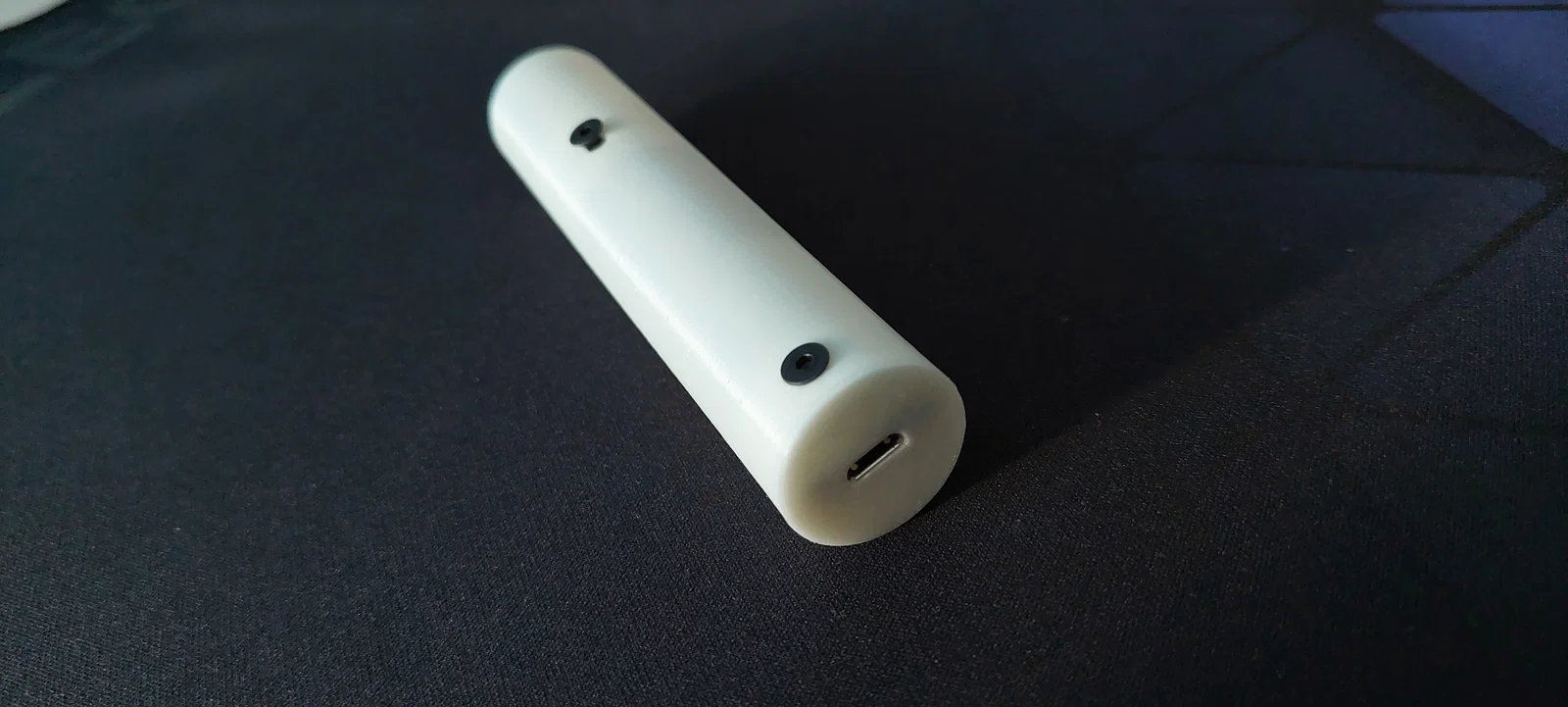

• 03962A mạch sạc pin có cổng micro-USB
• 2 công tắc micro
• 2 lò xo tiếp điểm pin
• 1 mét dây điện 20 gauge (đỏ & đen)
• 2 ốc vít M3x6 đầu bằng
• 1 nam châm tròn 4x1.5mm (gắn vào bên trong đầu bit bằng keo cyanoacrylate)
