Hệ thống giá đỡ dụng cụ cho bảng lỗ (Pegboard Tool Mount System)

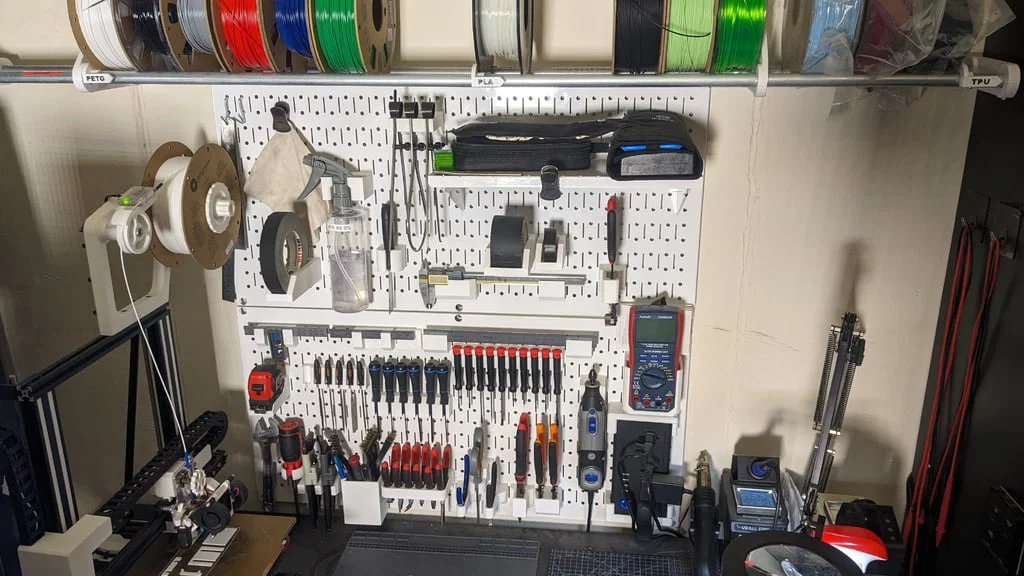

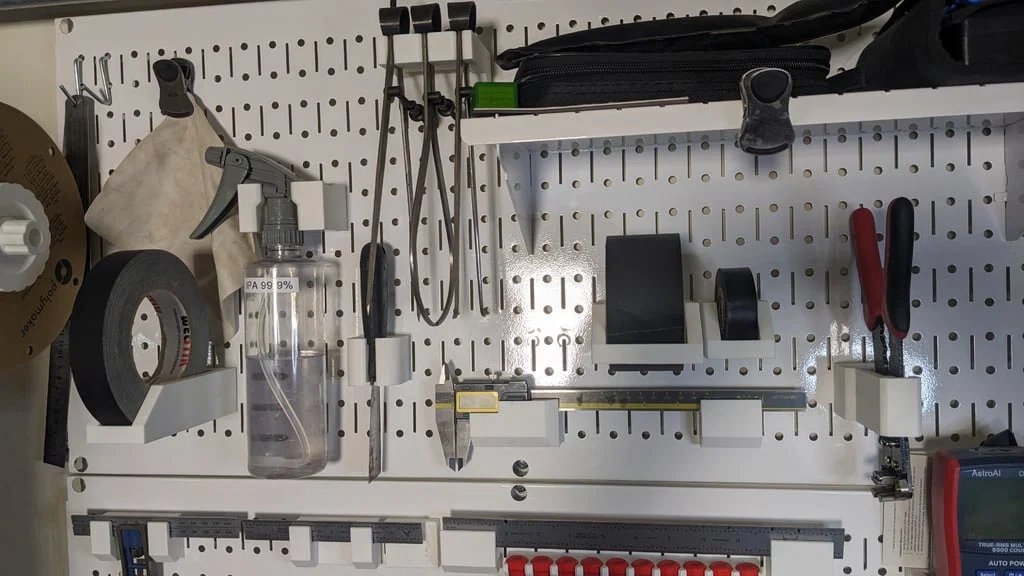

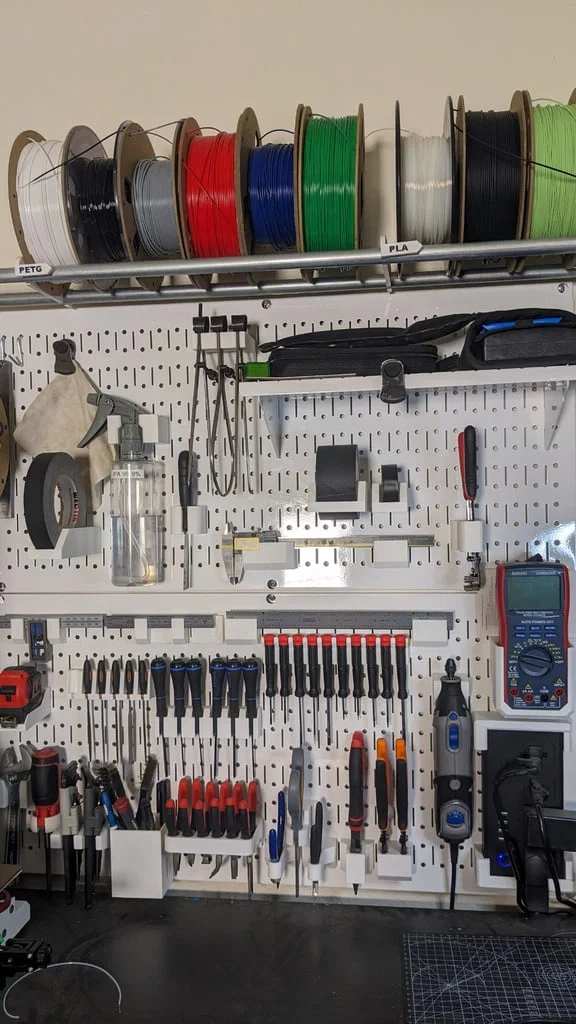

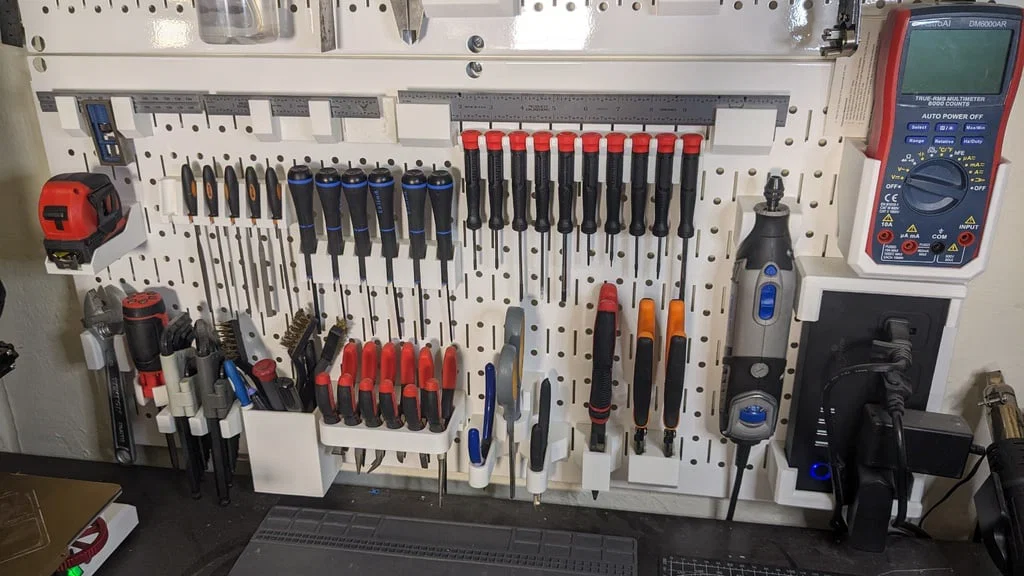

Đây là hệ thống mình phát triển để tạo các giá đỡ dụng cụ cho loại bảng lỗ (pegboard) chuẩn 1 inch. Trước khi làm ra hệ thống này, mình đã thử qua nhiều loại giá đỡ khác nhau của người khác, nhưng thường gặp vấn đề là móc hay bị gãy. Nguyên nhân chính là do hướng in không tối ưu cho độ bền của móc; thực tế móc sẽ cứng cáp hơn nhiều nếu mặt phẳng của móc được in song song với bàn in.

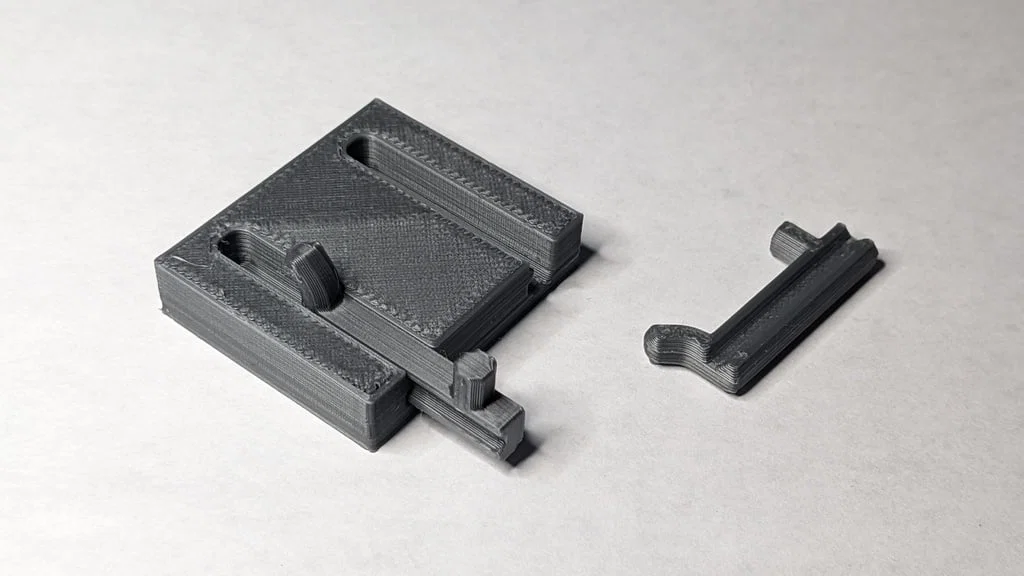

Giải pháp của mình là tạo ra một hệ thống trong đó các móc được in riêng biệt và lắp vào bằng cách trượt vào các rãnh khóa trên giá đỡ. Với cách này, các móc luôn có thể được in song song với mặt phẳng bàn in.

Mình đã bao gồm các file STL của những mẫu giá đỡ mình tự thiết kế cho dụng cụ của mình. Nếu chúng hữu ích với bạn thì tốt quá! Tuy nhiên, mình nghĩ đa số mọi người sẽ muốn tùy chỉnh giá đỡ riêng cho dụng cụ của mình, nên mình đã kèm theo các mẫu STEP và STL từ 1 đến 10 móc. Mình cũng đã thêm file Fusion 360 (F3D) cho các bạn.

Nếu bạn có làm mẫu giá đỡ tùy chỉnh, hãy đăng lại dưới dạng remix để mình và mọi người cùng tham khảo nhé. Cảm ơn bạn!

Hướng in

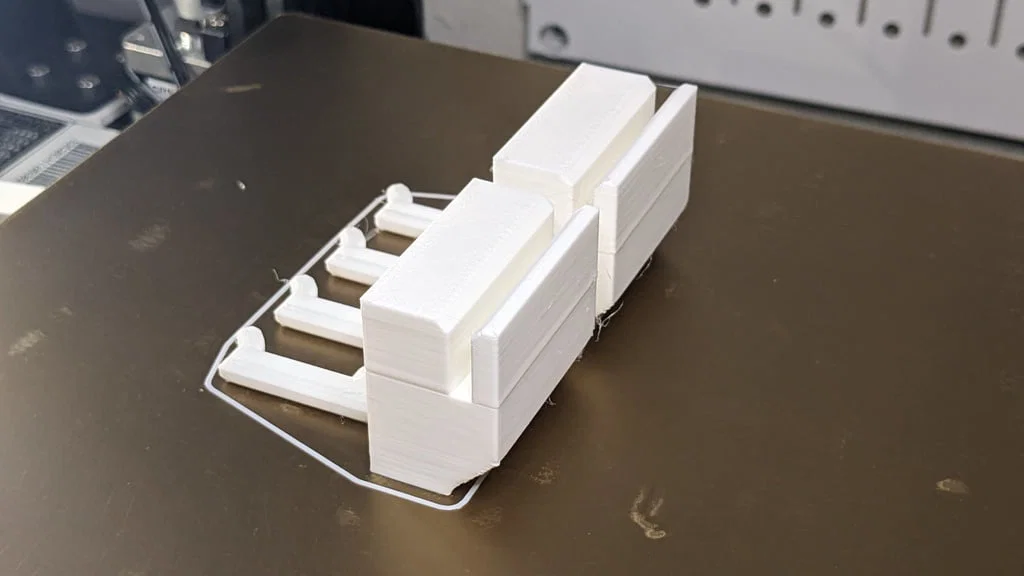

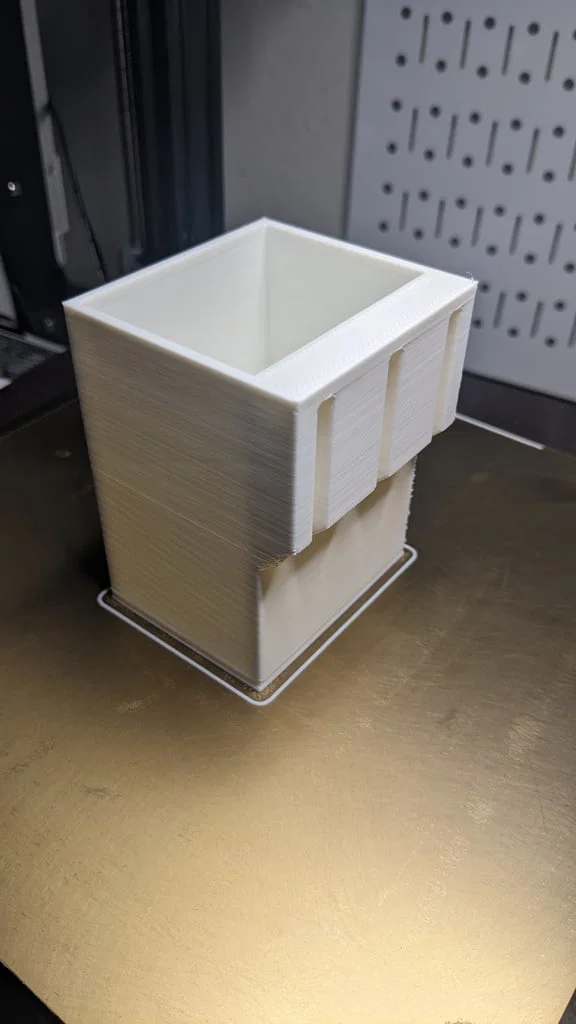

Các rãnh khóa cho móc được thiết kế để in ở mặt trên, dưới, trước và sau. Chỉ cần phần nhô ra (overhang) 45 độ và một đoạn cầu ngắn (bridge) là được. Nếu in giá đỡ ở mặt trái hoặc phải thì các rãnh khóa sẽ bị nhô ra (overhang).

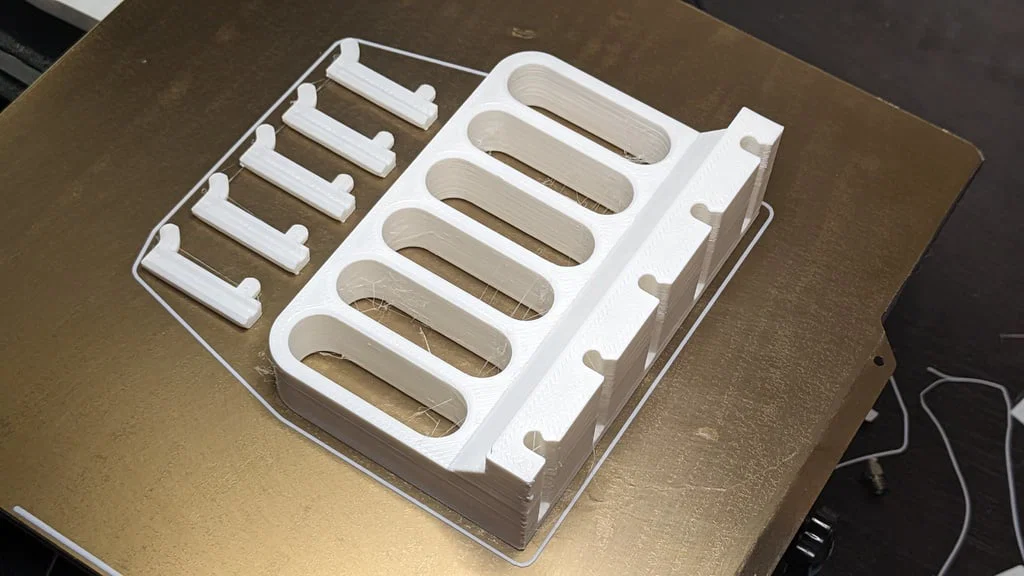

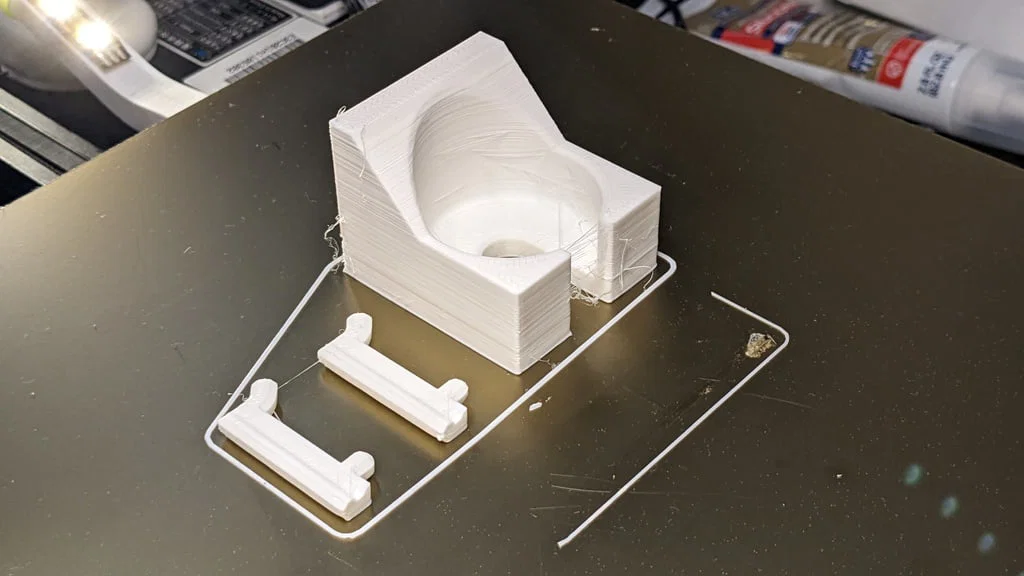

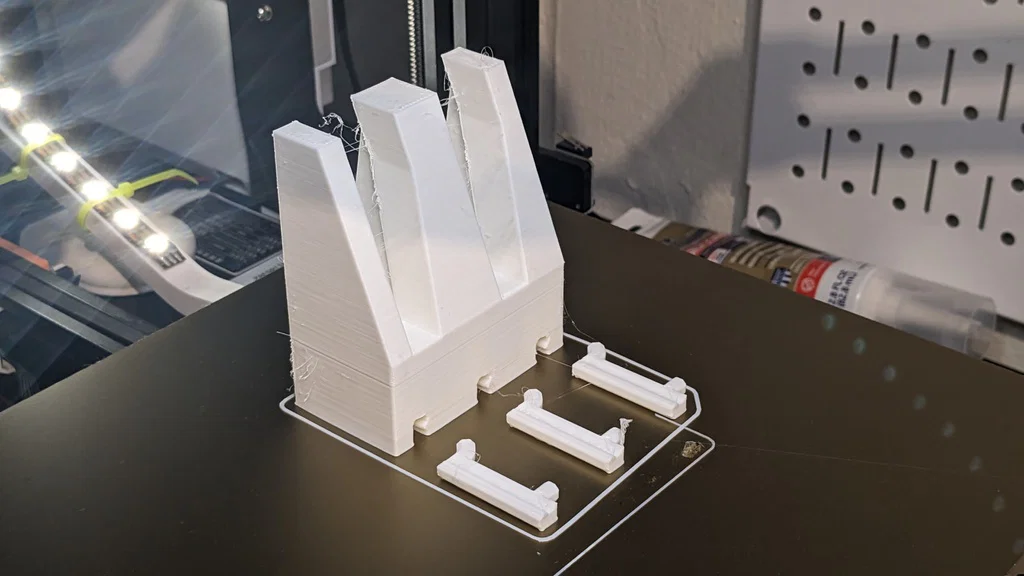

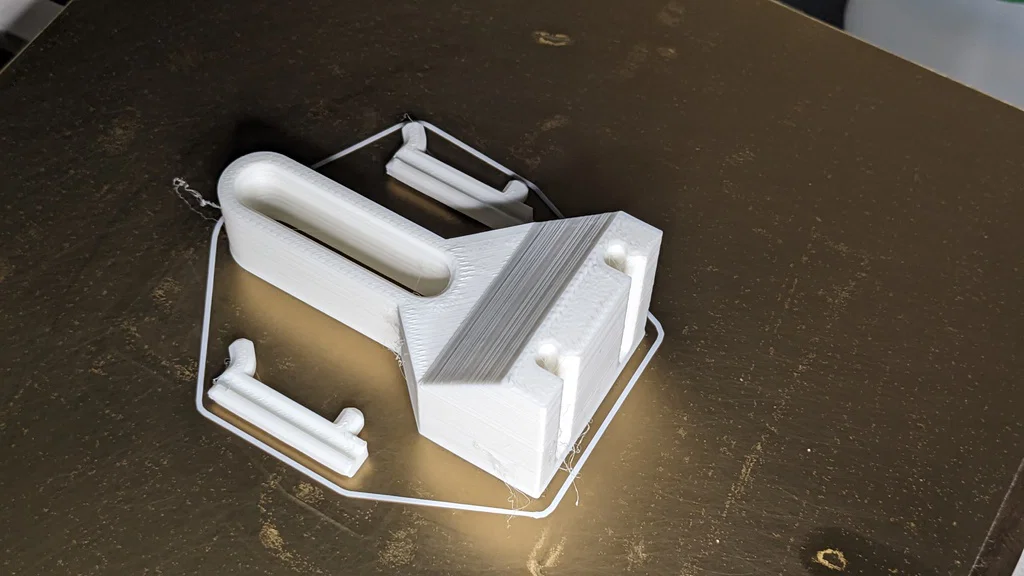

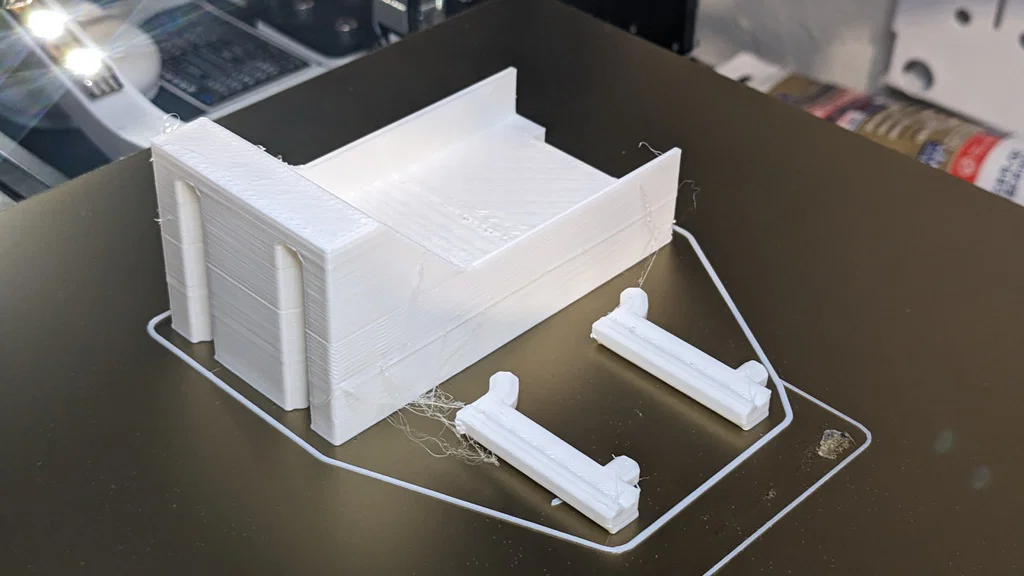

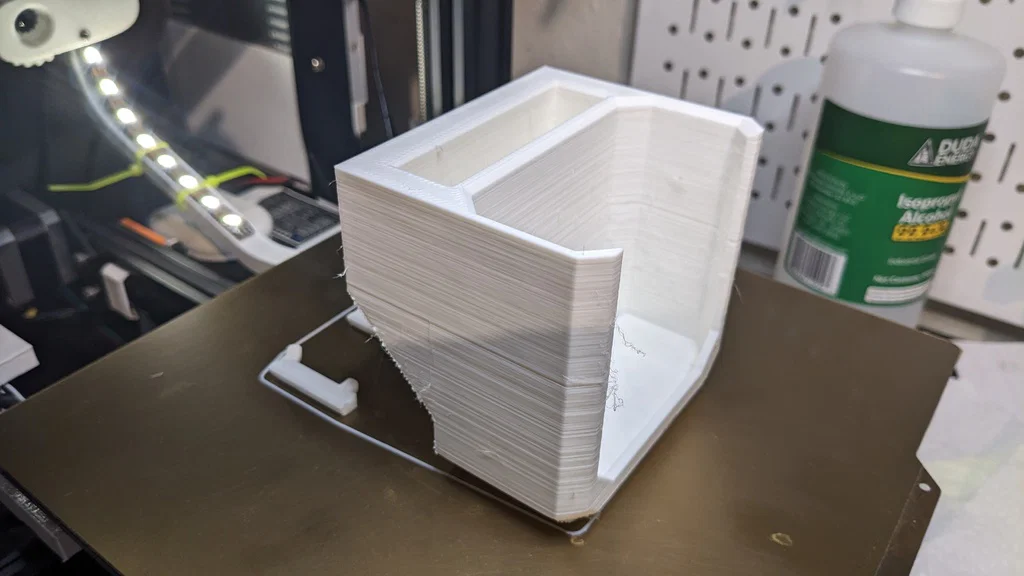

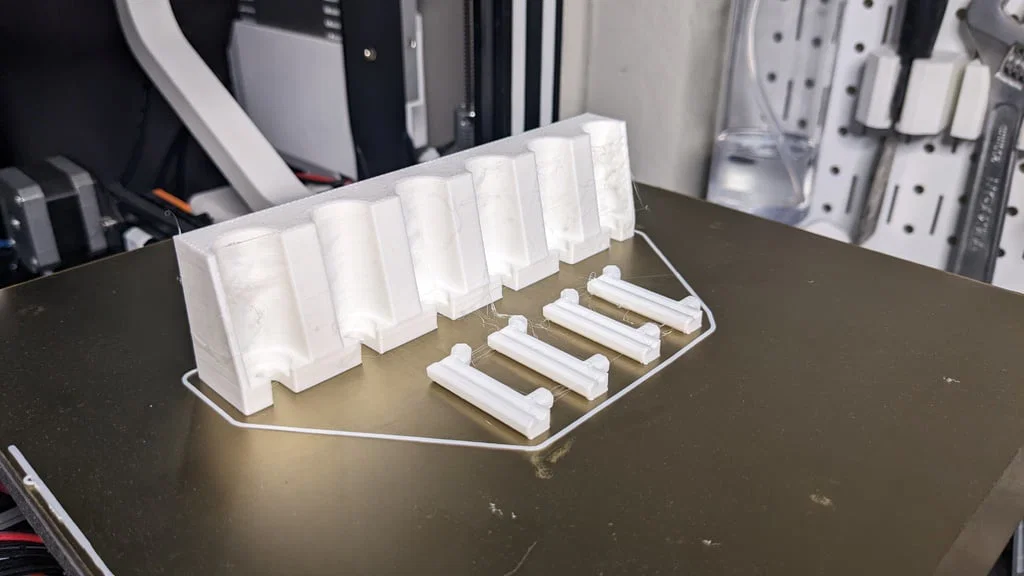

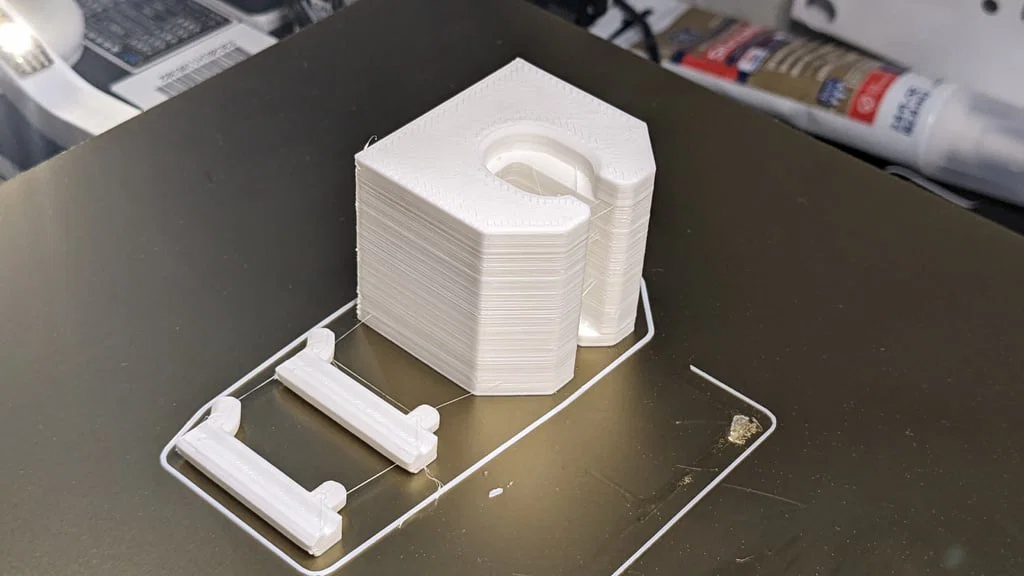

Móc nên được in nằm nghiêng với phần rãnh khóa hướng lên trên như hình.

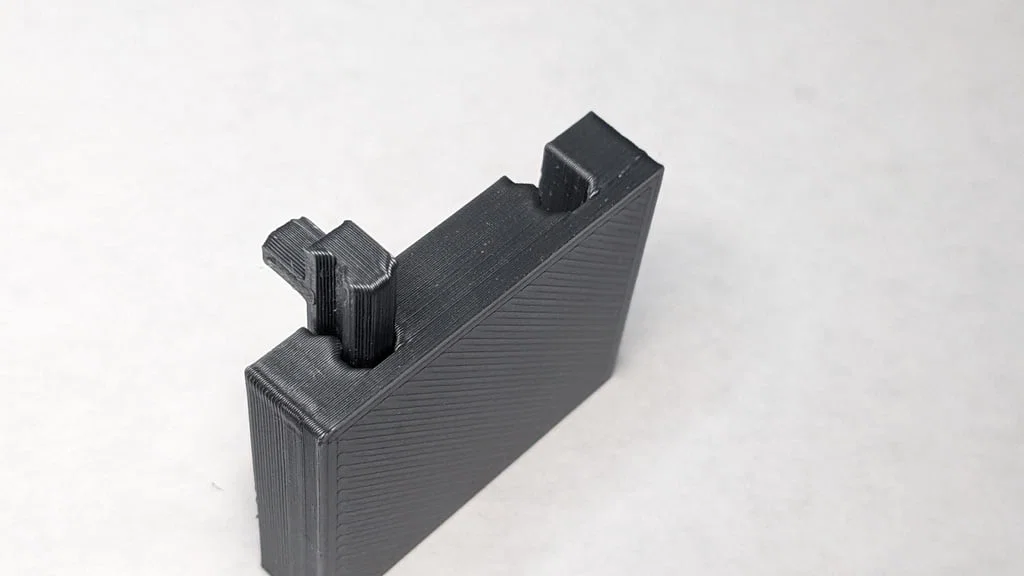

Lắp ráp móc

Bạn có thể lắp móc vào giá bằng cách dùng búa hoặc dụng cụ khác gõ nhẹ vào. Mình cũng thấy dùng ê-tô ép vào cũng rất hiệu quả.

Độ dày bảng và kích thước móc

Các loại bảng lỗ ở Mỹ thường có khoảng cách lỗ chuẩn 1 inch, nhưng độ dày của bảng thì rất đa dạng. Việc dùng móc có kích thước cố định cho bảng dày nhất sẽ làm móc bị lỏng khi lắp trên bảng mỏng hơn.

Do đó, một lợi thế khác của việc in móc rời khỏi giá đỡ là bạn dễ dàng tùy chỉnh kích thước móc cho từng loại giá đỡ.

Mình có kèm các file STL cho các loại độ dày bảng phổ biến: 1/16" (0.0625), 1/8" (0.125), 3/16" (0.1875) và 1/4" (0.25).

Nam châm

Đối với bảng lỗ bằng kim loại, các giá đỡ có tích hợp sẵn hốc để gắn nam châm nhỏ, giúp cố định giá đỡ không bị nhấc lên khi bạn lấy dụng cụ. Giá đỡ từ 2 móc trở lên dùng nam châm tròn 8x3mm. Giá đỡ 1 móc dùng hai nam châm 4x2mm. Mình dùng keo CA để dán nam châm vào.
