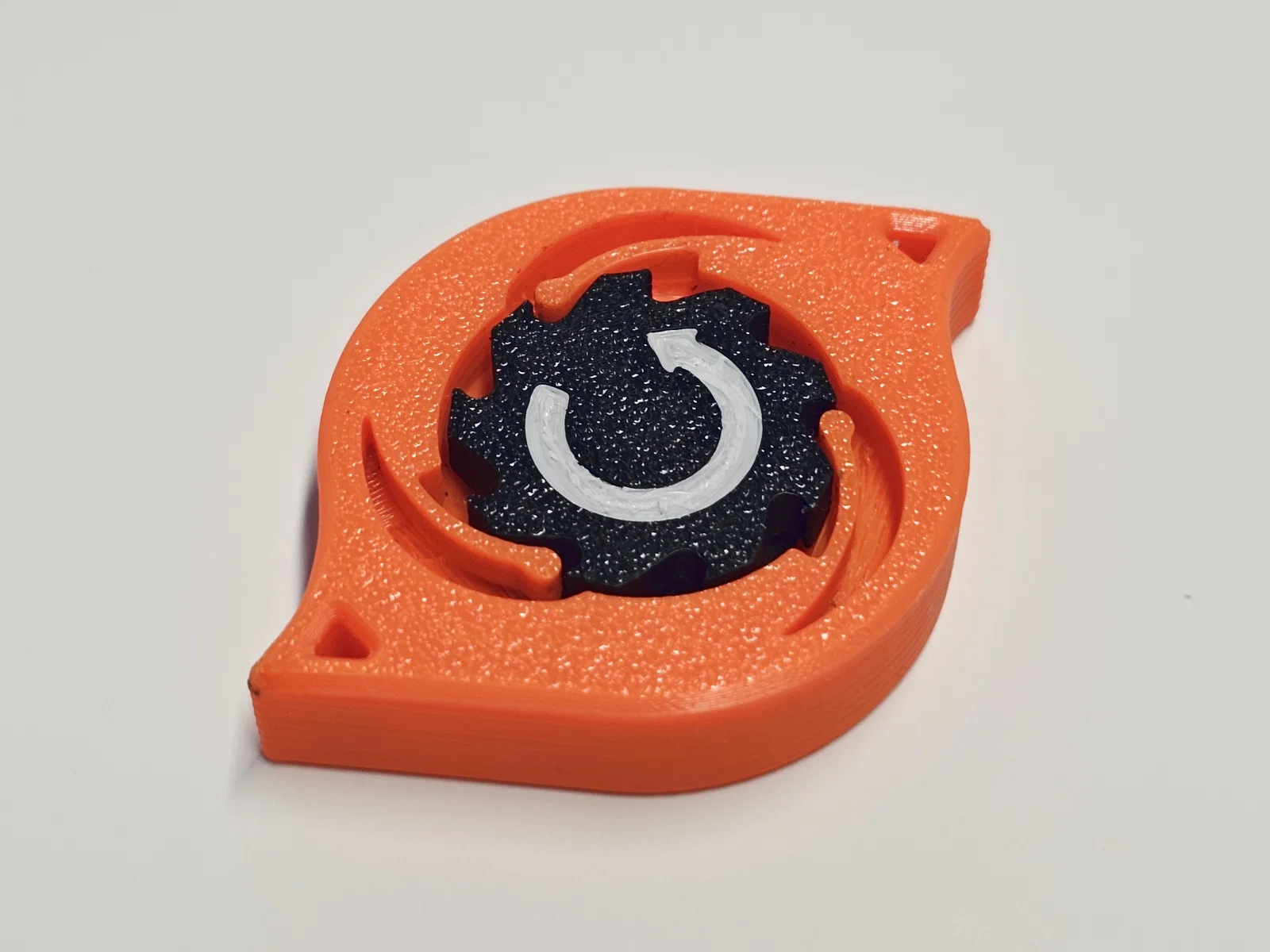

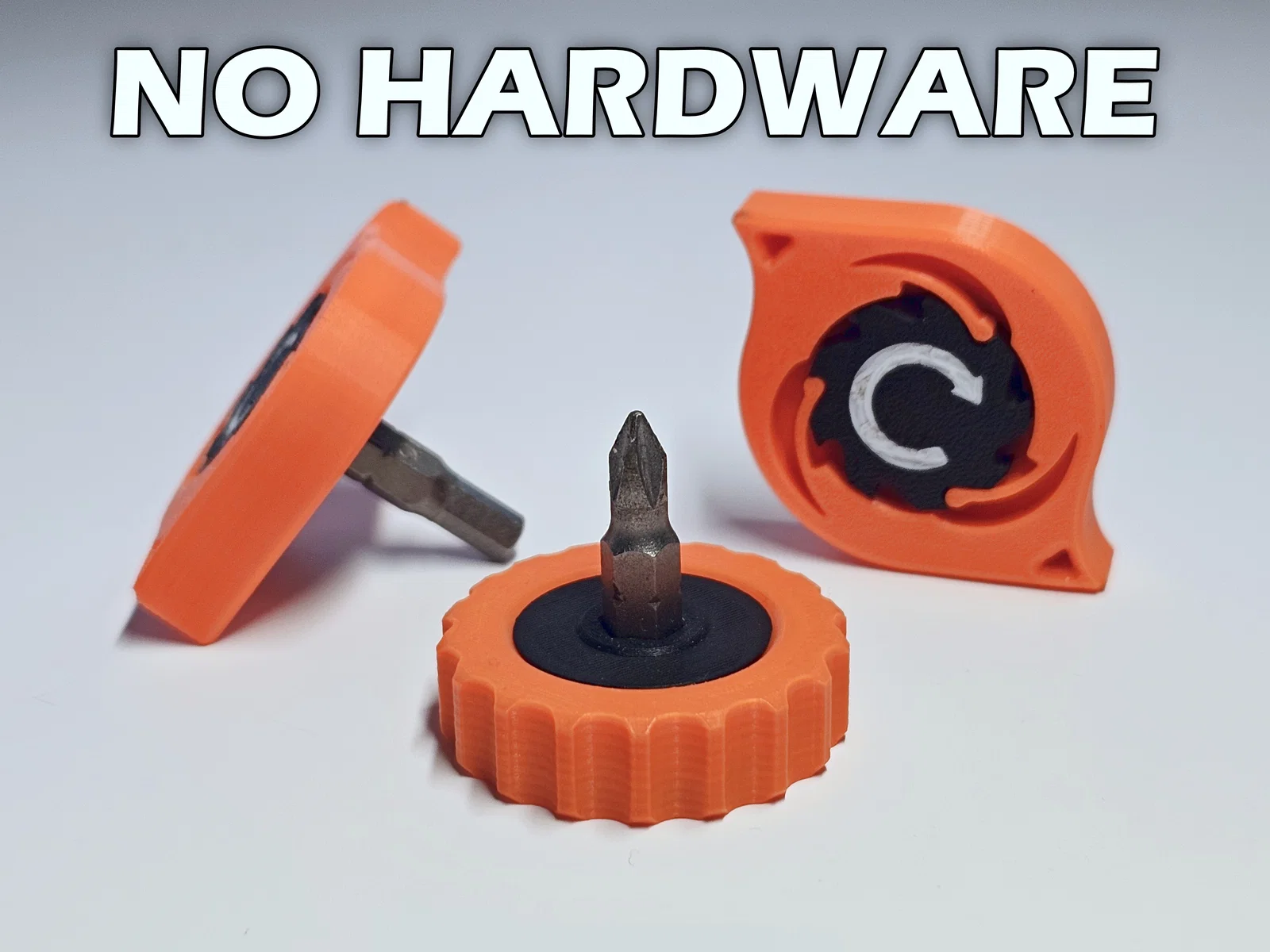

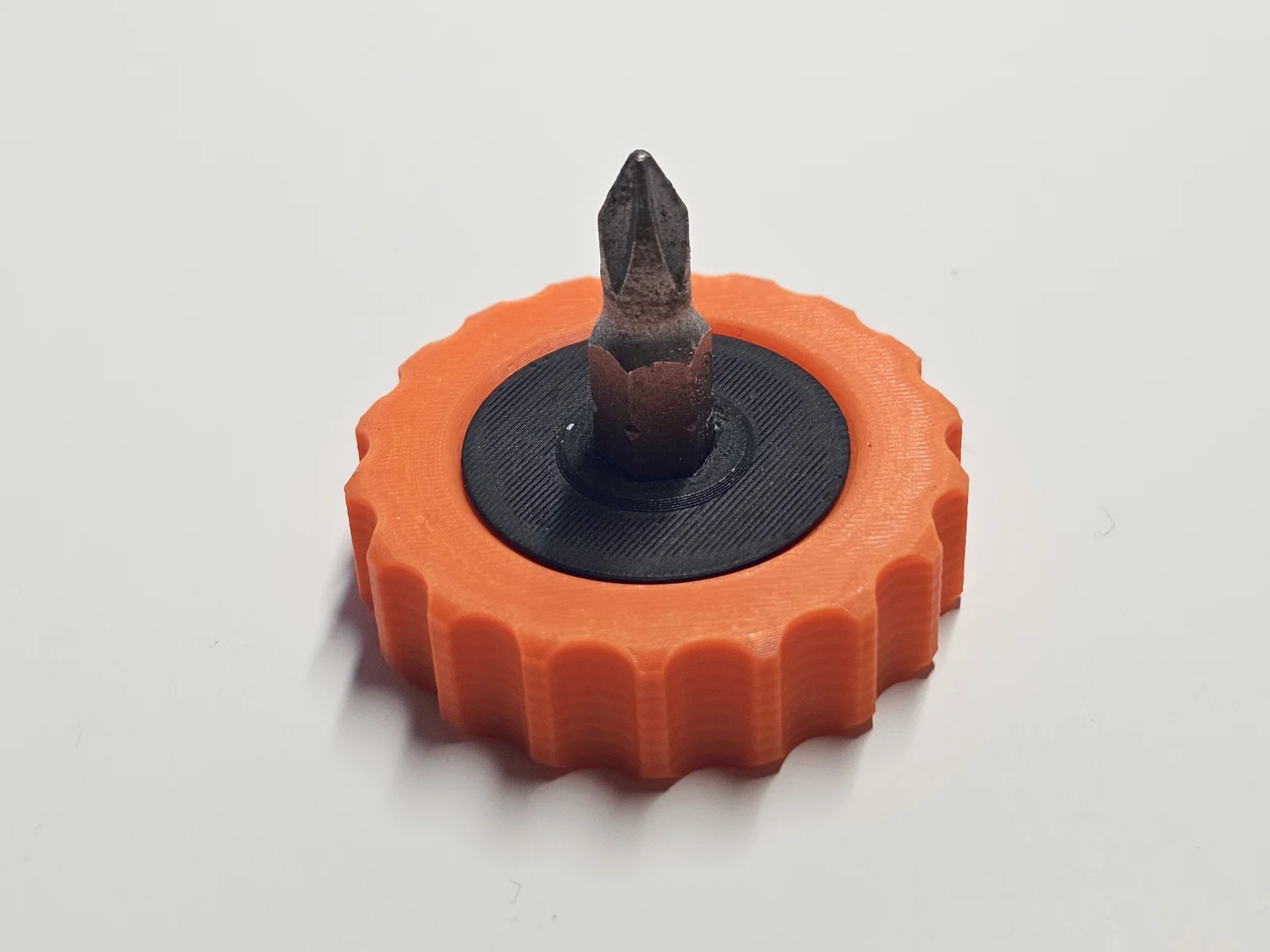

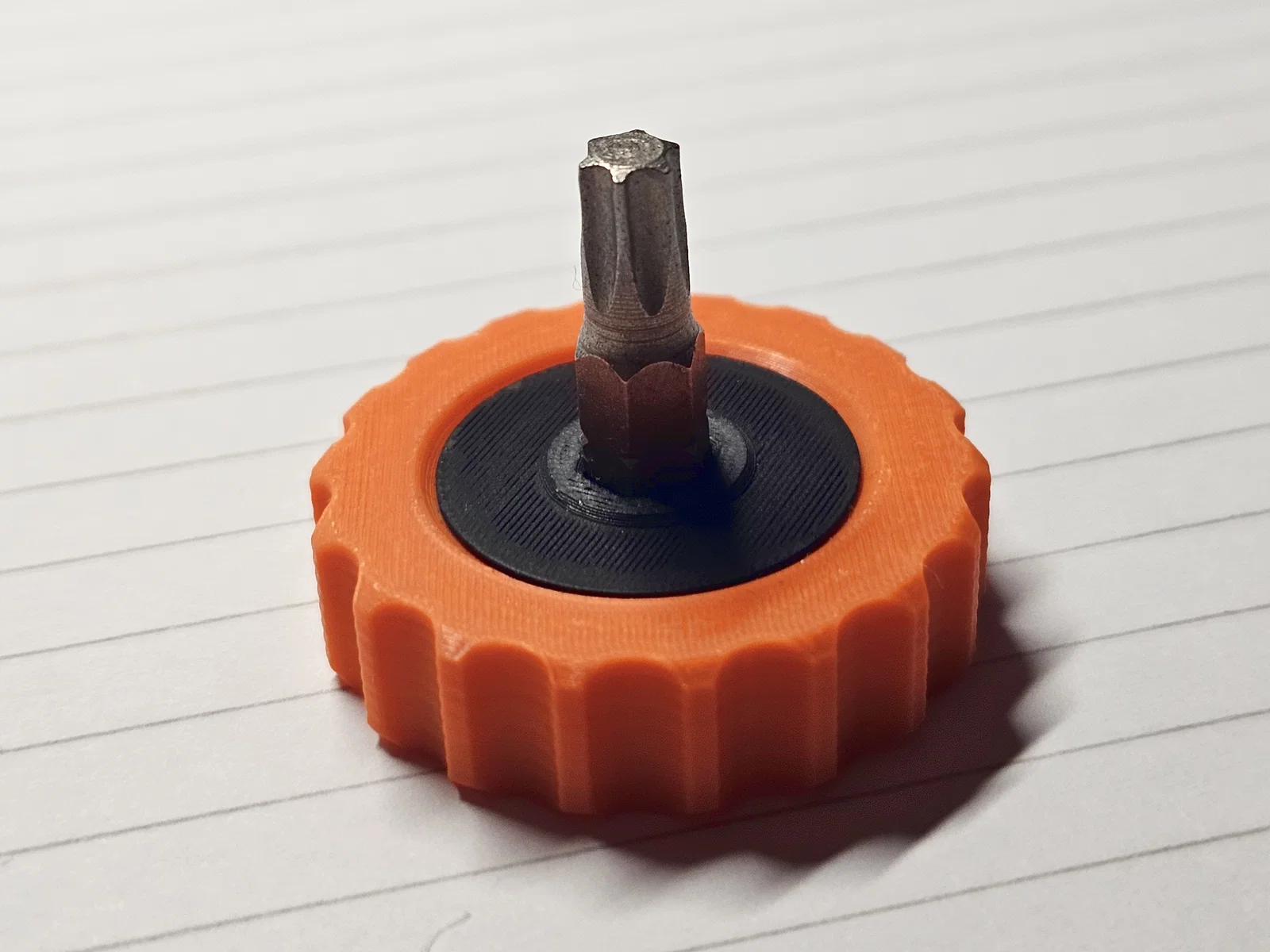

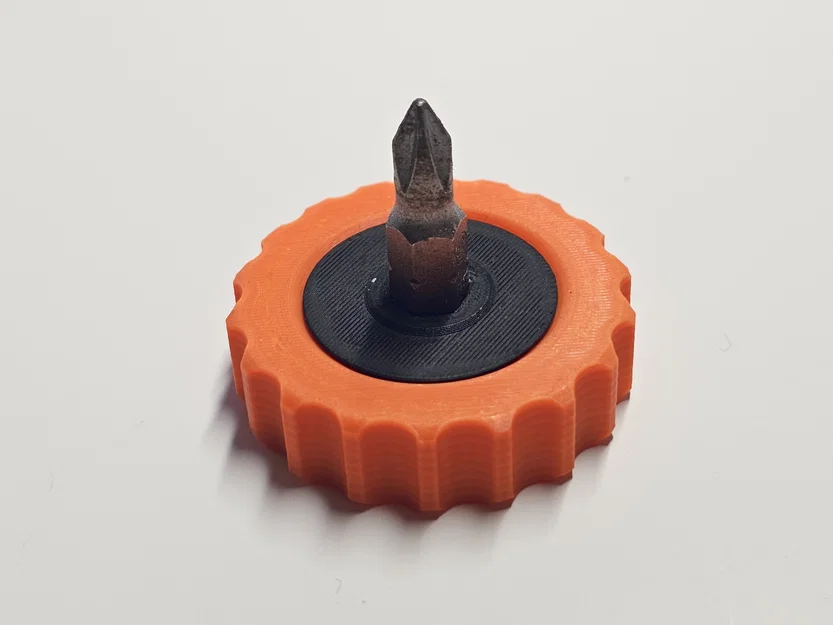

Tay vặn Ratchet in 3D (Print-In-Place)

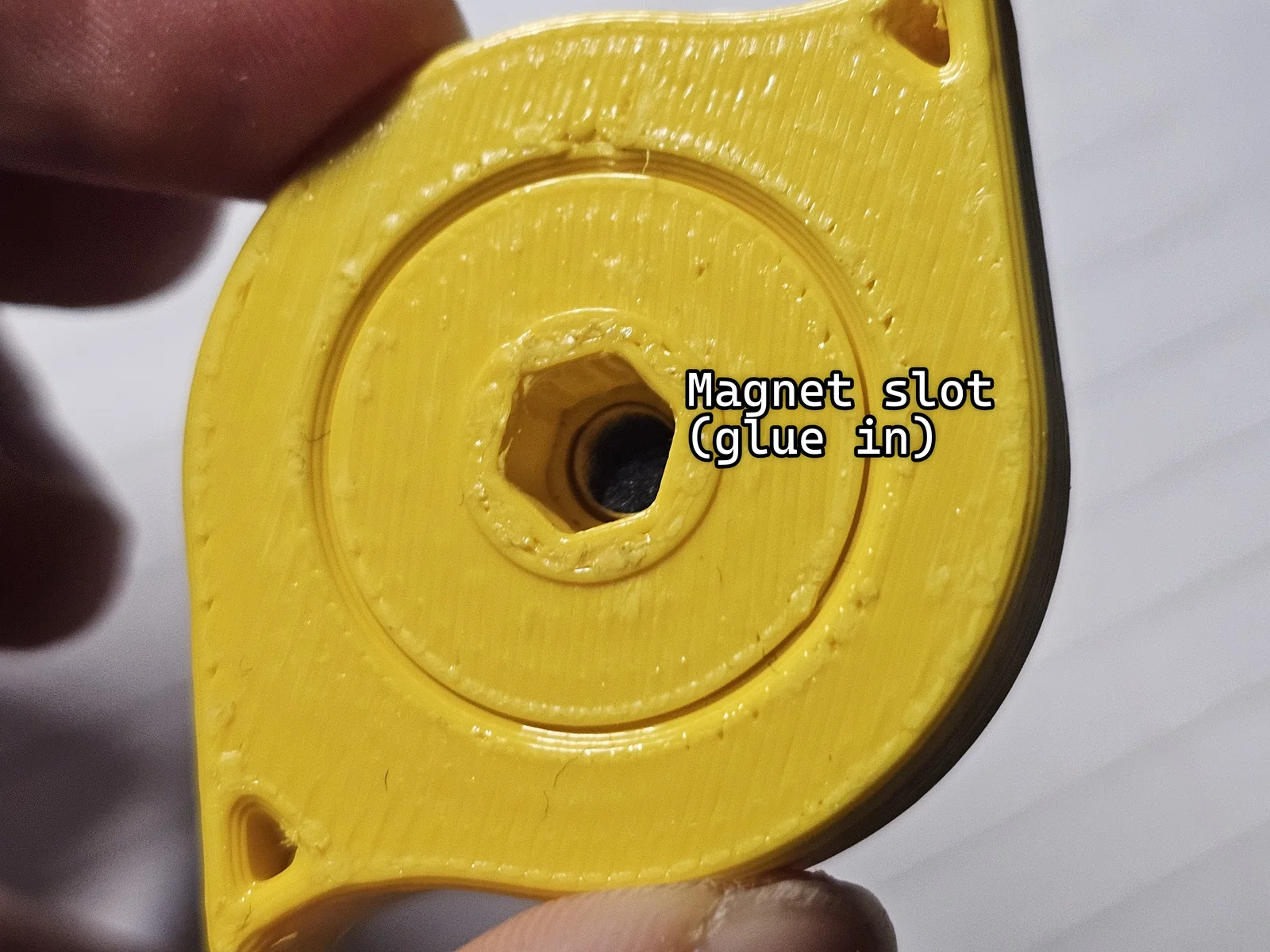

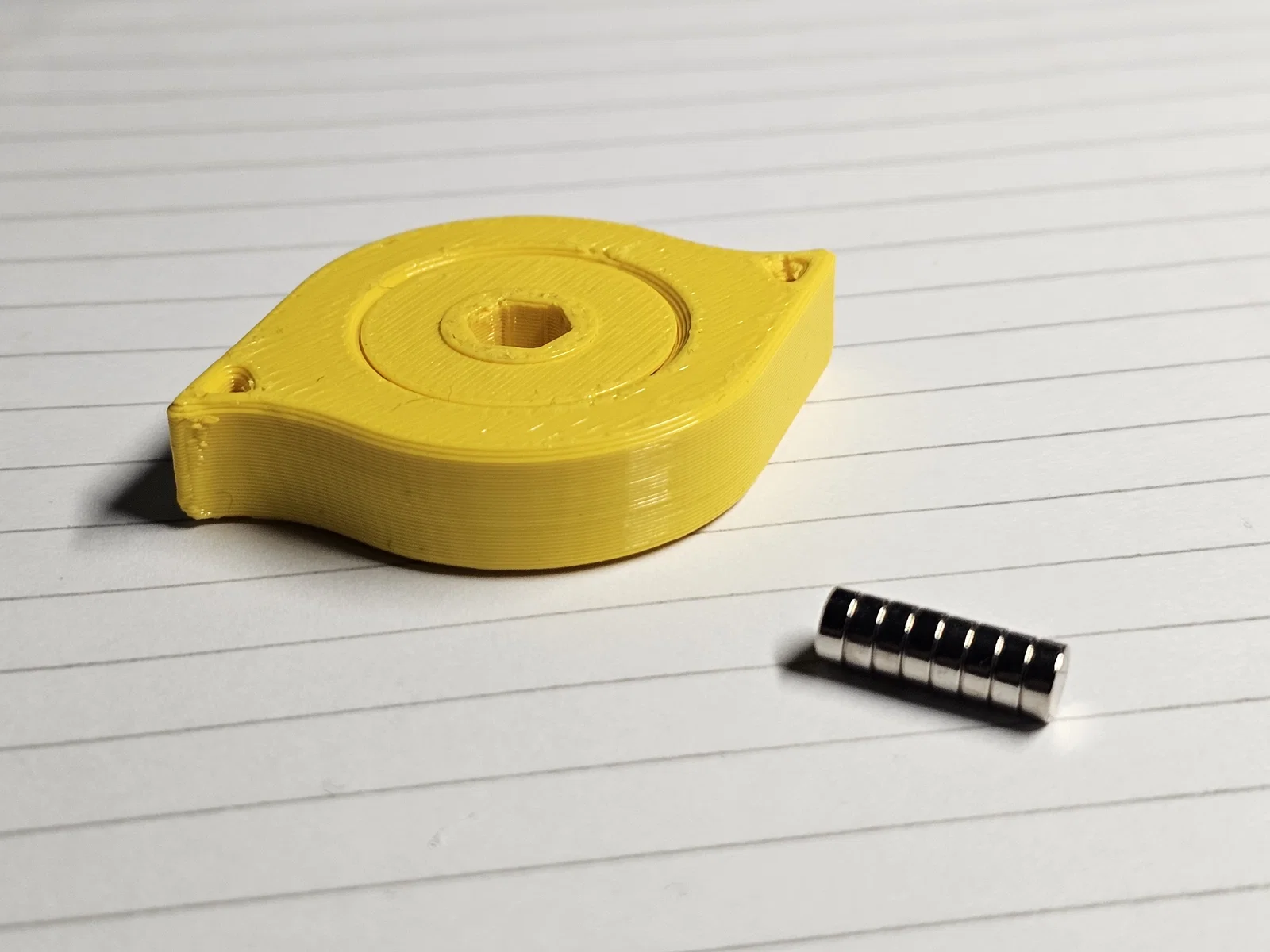

Nam châm tùy chọn: đường kính 5mm, độ dày 2mm

Mẹo in ấn:

• Nên in bằng nhựa PETG (đã được kiểm tra và hoạt động rất tốt)

• Các file được để ở hướng "sai". Hãy nhớ lật ngược mô hình trong phần mềm slicer của bạn

• Một chút WD-40 sẽ giúp tiếng kêu ratchet nghe hay hơn và thao tác mượt mà hơn (đỡ bị khô)

• Kết quả tốt nhất khi dùng đầu phun nhỏ (nếu có thể là 0.2mm)

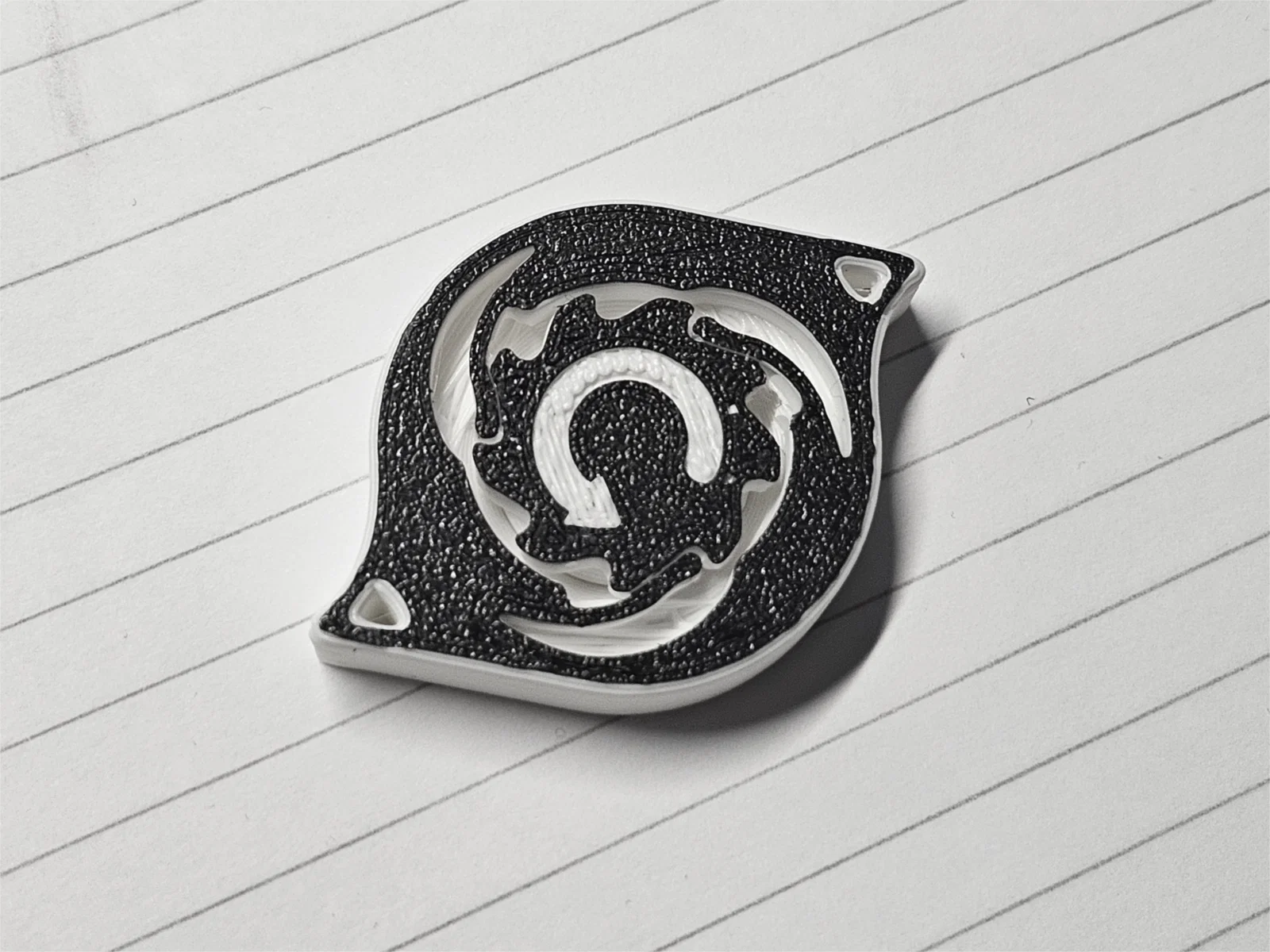

• Bạn có thể dùng AMS để in nhiều màu hoặc thiết lập lớp đầu tiên với màu khác

• Kiểm tra slicer để đảm bảo phần bánh răng không bị dính vào thân. Nếu bị dính, hãy thử tách file thành từng phần riêng biệt

(Nếu máy in của bạn không quá xịn, hãy tăng kích thước ratchet bên ngoài lên khoảng 1-3% (chỉ chỉnh X,Y). Đừng tăng quá 5%. Các máy in tầm trung thường có thể in tốt mà không cần chỉnh sửa.) Lưu ý rằng việc tăng kích thước sẽ làm cơ chế bị lỏng lẻo.

Khắc phục sự cố:

Đây là bộ phận mình đã in trên máy Ender 3

Các bộ phận bị dính vào nhau:

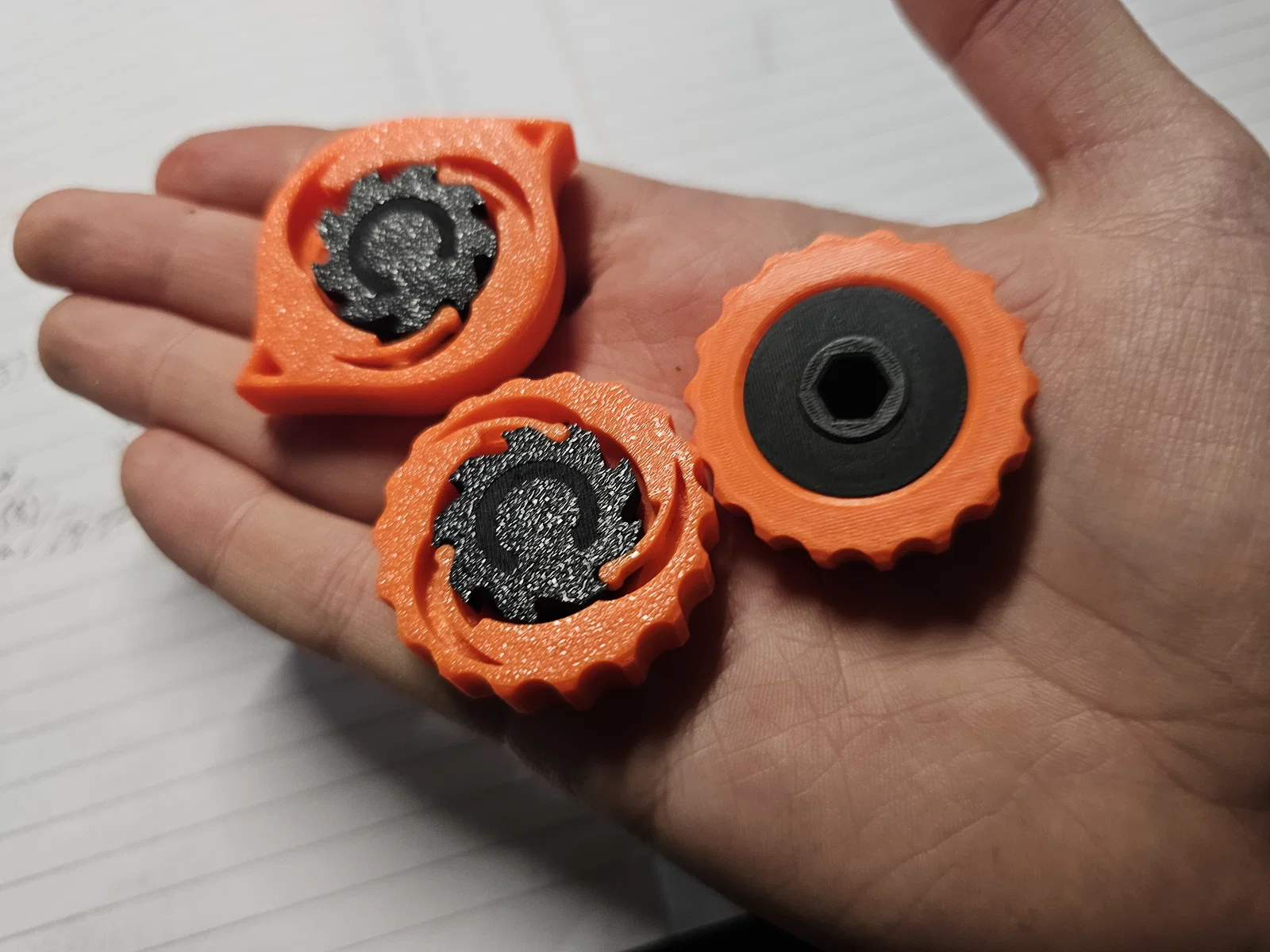

1. Dùng lưỡi dao để tách các khớp ratchet

2. Nhấn vào phần trung tâm cho đến khi nghe tiếng tách

3. Cắm một trục mở rộng vào khe lục giác, và xoay vài chục vòng cho đến khi cơ chế hoạt động trơn tru và ổn định.

Nếu vặn quá mạnh tay, các khớp ratchet có thể bị biến dạng. Đối với nhu cầu sử dụng thông thường thì không sao, nhưng tùy vào loại nhựa PETG và thiết lập in mà độ bền sẽ khác nhau. Mình đã dùng cả Prusament PETG và Bambu PETG, cả hai đều giữ form rất tốt.

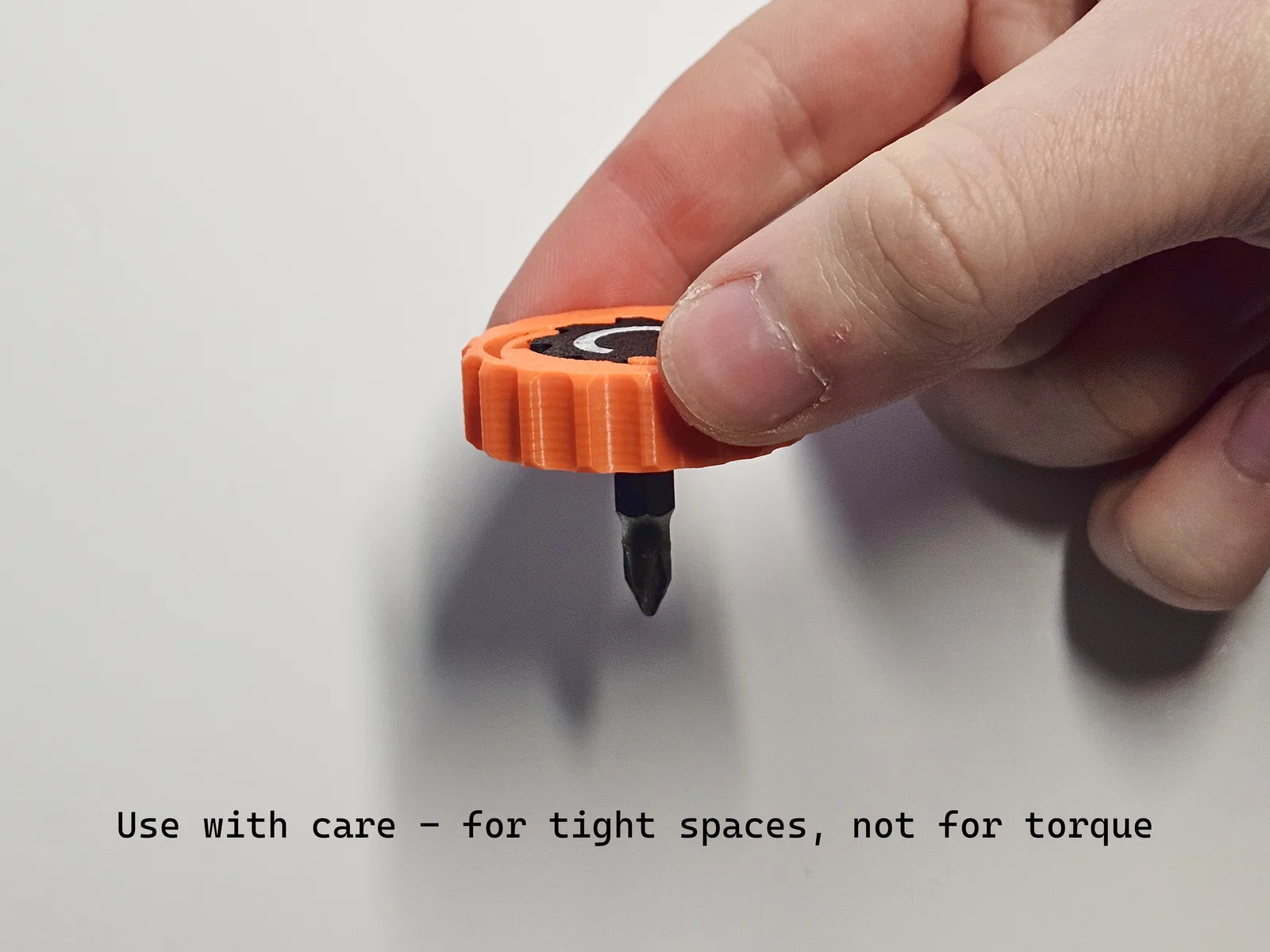

(Chỉ nên dùng 2 ngón tay để vặn, nếu dùng cả cánh tay để tạo lực torque thì công cụ rất dễ bị gãy)

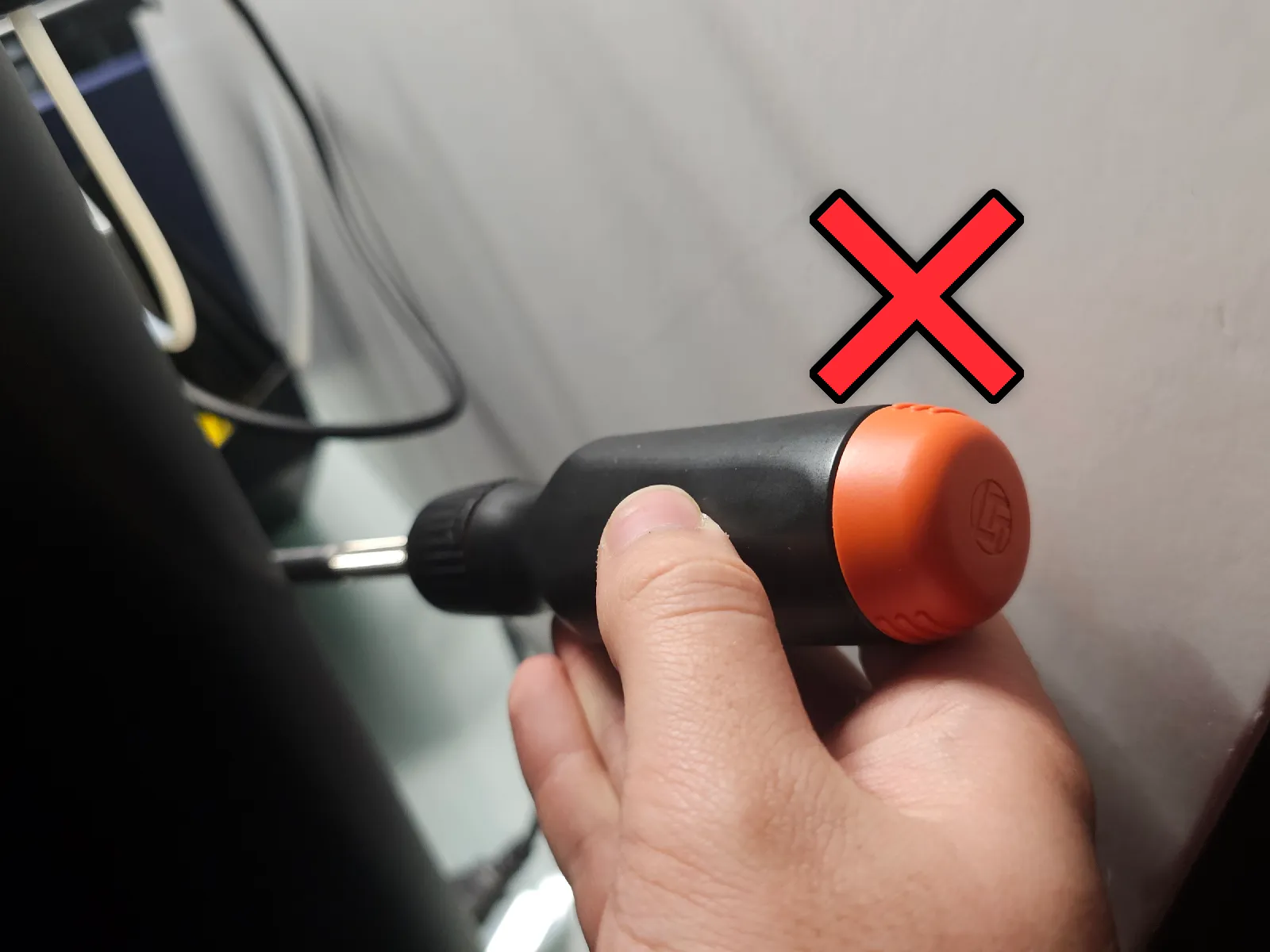

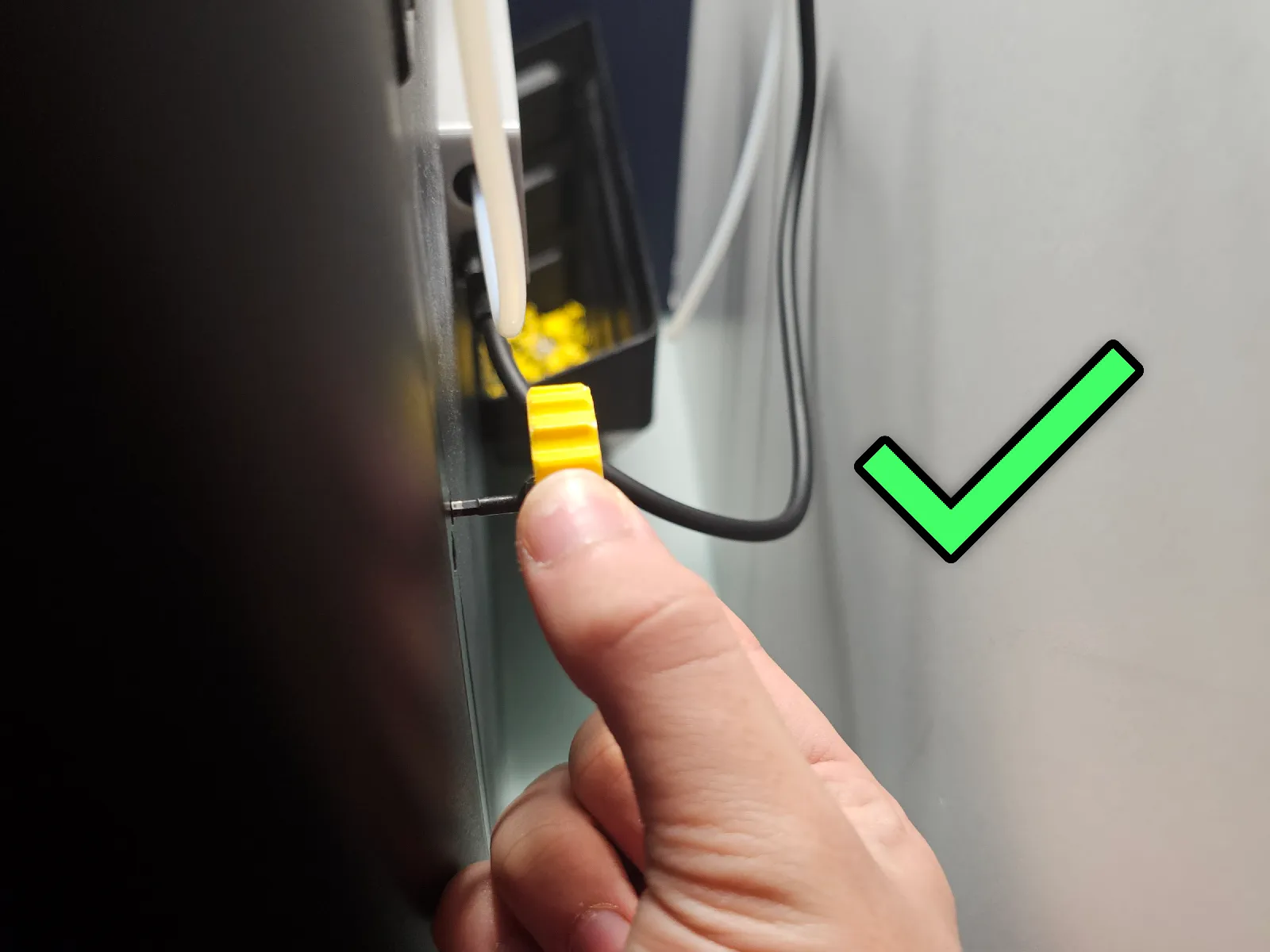

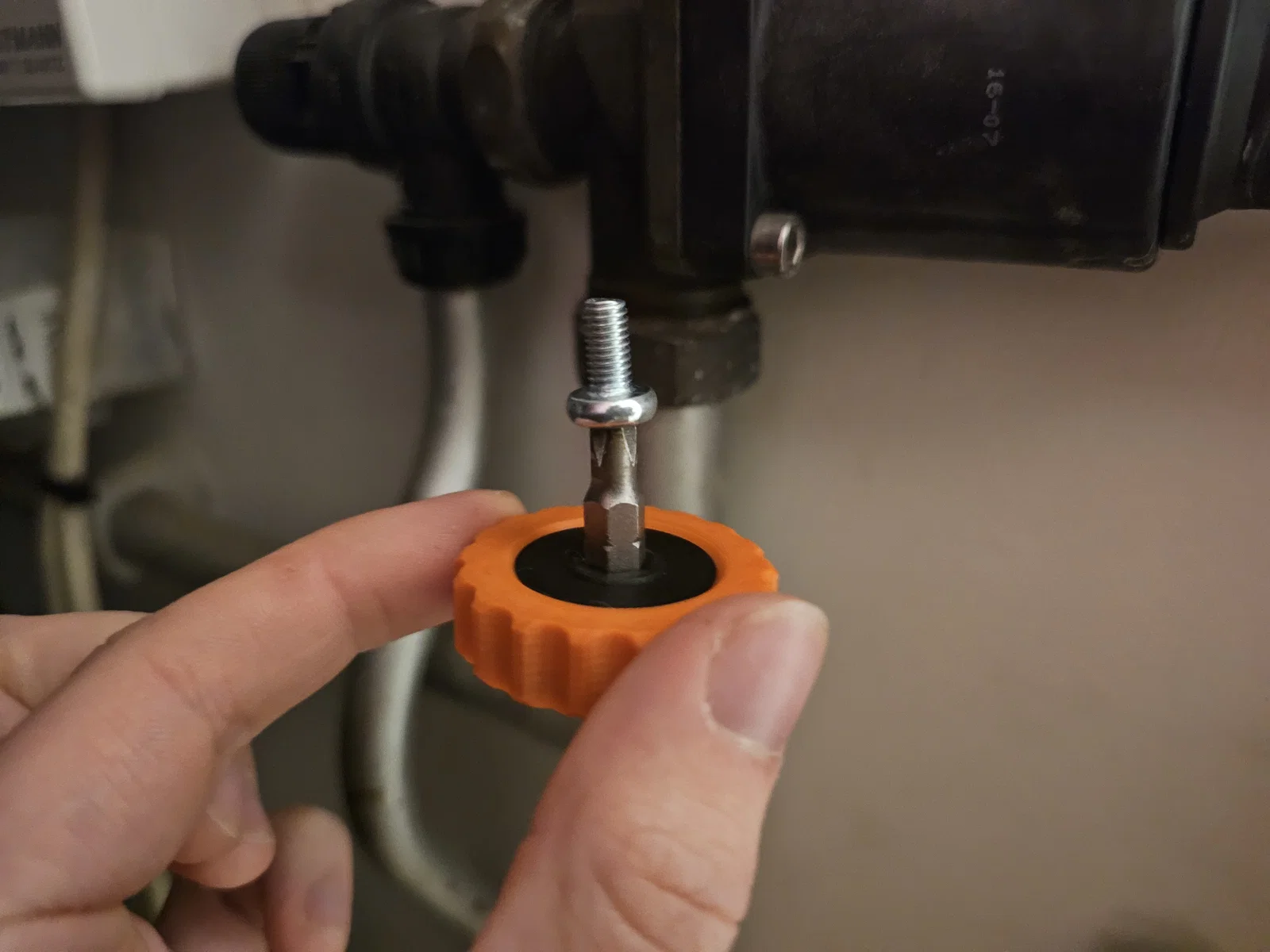

Ban đầu mình thiết kế cái này để vặn vài con ốc trong phòng nồi hơi bị vướng bởi ống dẫn. Mình đã phát triển ý tưởng này từ đó đến nay.
