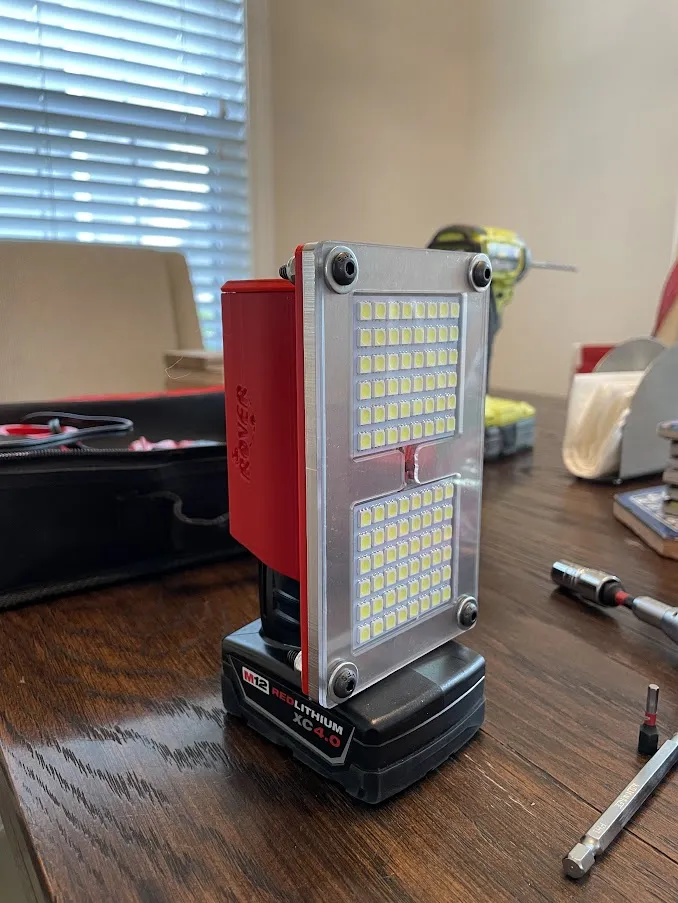

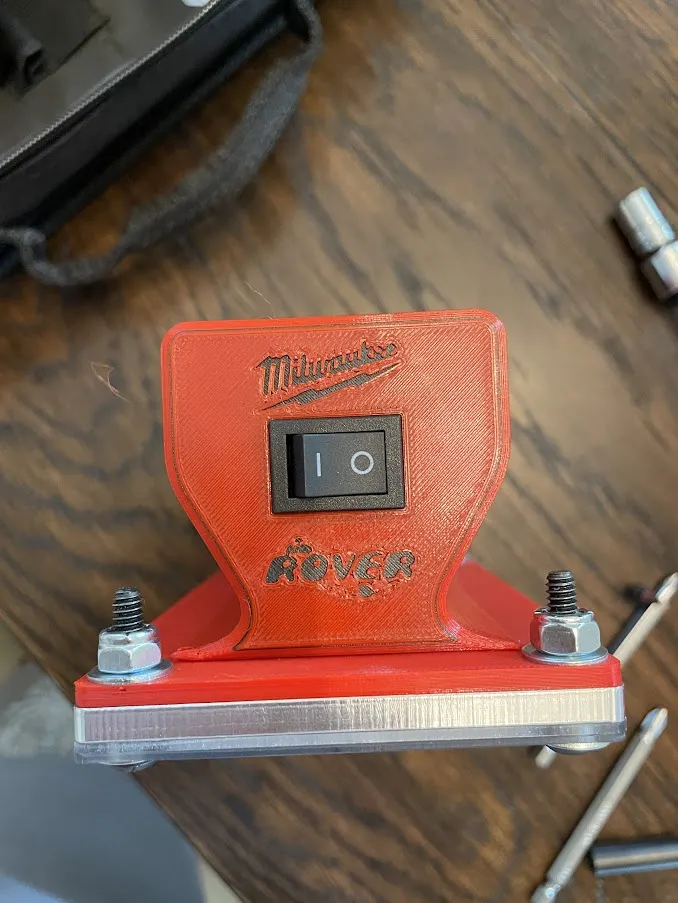

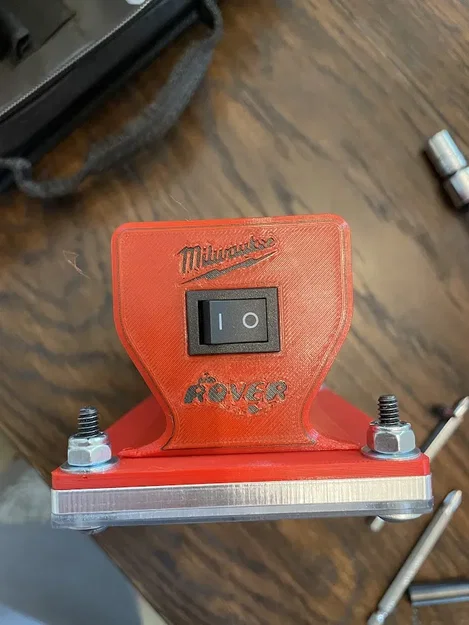

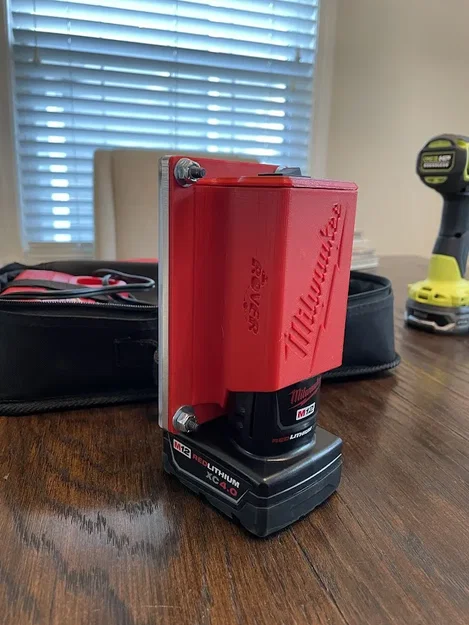

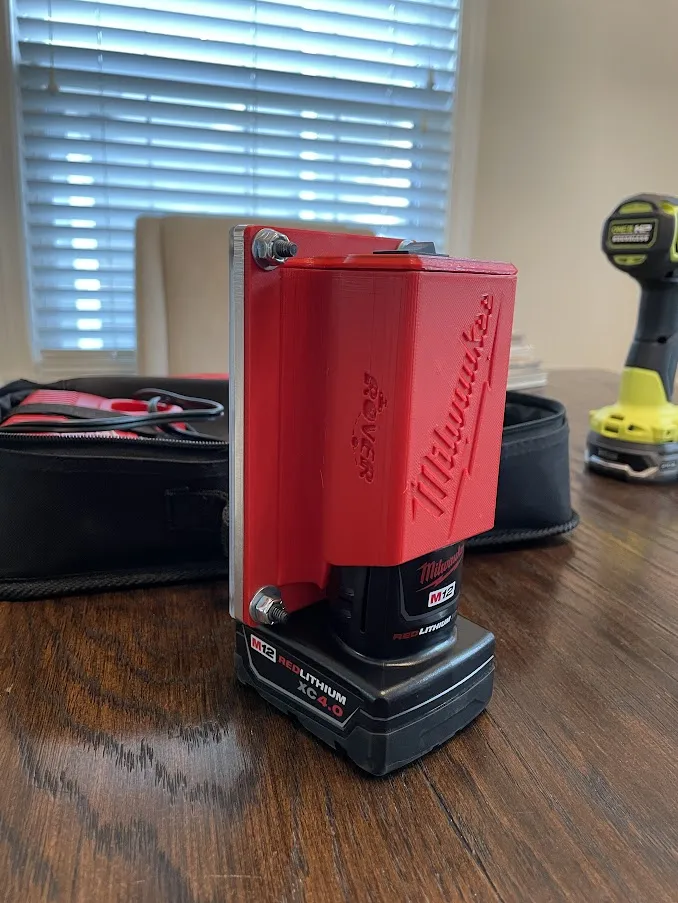

Đèn pin Milwaukee M12 Rover với thiết kế bền bỉ

Khi bạn đến Home Depot, đi qua khu vực Milwaukee, thấy những chiếc đèn pin tuyệt vời ở đó, và sau đó ước rằng bạn có thể thêm chúng vào bộ sưu tập của mình nhưng không thể biện minh cho việc mua? Vậy thì bây giờ bạn có thể dành thời gian của mình để làm một cái!

TÍNH NĂNG:

Nam châm ở trên để lưu trữ đầu dụng cụ nhẹ

Thiết kế bền bỉ

Dễ dàng lắp ráp

Hoạt động với pin Milwaukee M12

GHI CHÚ NHANH: Đối với cái mà tôi đã làm, tôi đã cnc tấm nhôm và Lexan trên máy CNC, nếu bạn không thể làm điều đó, tôi sẽ đính kèm các bộ phận bổ sung có thể in 3D để bạn có thể có trải nghiệm đầy đủ!

BẠN CẦN:

Xin lưu ý rằng bạn không cần phải mua từ các liên kết tôi đã đăng, bạn có thể tìm thấy những nơi rẻ hơn hoặc những vật liệu này tại cửa hàng phần cứng địa phương của bạn.

Chất liệu in

Tôi đã sử dụng một số Overture đỏ PETG cho hộp pin và sau đó một lớp PETG đen cho màu sắc trên nắp, bạn có thể sử dụng PLA nhưng tôi tin rằng PETG tôi đã sử dụng gần với màu đỏ chính thức của Milwaukee hơn.

https://a.co/d/9lYiCsM

Công tắc

Một công tắc rocker on/off 21x15mm

https://a.co/d/02iVIPV

Đèn

Đối với đèn, tôi đã sử dụng những đèn LED lớn này trên Amazon

Khi bạn nhận được đèn, bạn sẽ cần bóc lớp keo bên dưới và xoay các dây 90* để làm cho đèn vừa vặn đúng cách với quản lý cáp tốt nhất

https://a.co/d/1YmaTkw

Kết nối

Kết nối spade male 6.3mm để kết nối với pin M12

https://a.co/d/3CS9yV6

Kết nối Double Waygo để lắp ráp dễ dàng, (bạn có thể hàn các kết nối bên trong hoặc sử dụng loại kết nối khác thay thế)

https://a.co/d/hXy919i

Nam châm

60x10x3mm (Không cần thiết, nhưng sẽ cho phép bạn "giữ lỏng" các mũi khoan của mình trên đèn pin)

https://a.co/d/9v4Rb03

Vít

4x đai ốc và vít 10-24 (có đệm cho vẻ ngoài)

Các bộ phận để in: Phiên bản không CNC

• Thân chính M12 Rover 3DP (PLA hoặc PETG)
• Nắp M12 Rover 3DP (PLA hoặc PETG)
• Vỏ đèn M12 Rover 3DP (PETG hoặc ABS)
• Nắp đèn M12 Rover 3DP (in từ vật liệu trong suốt hoặc không cần in)

Các bộ phận cần in: Biến thể CNC

In các tệp

• Thân chính M12 Rover 3DP (PLA hoặc PETG)
• Nắp M12 Rover 3DP (PLA hoặc PETG)

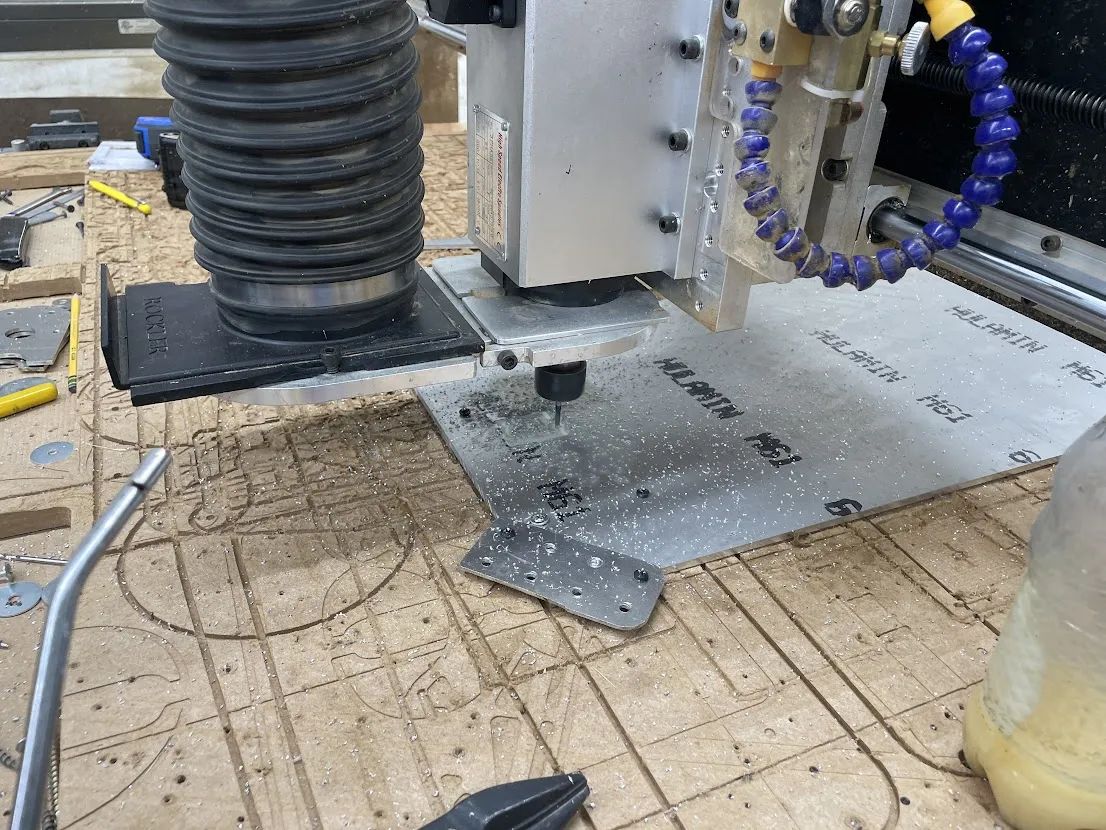

CNC các tệp này

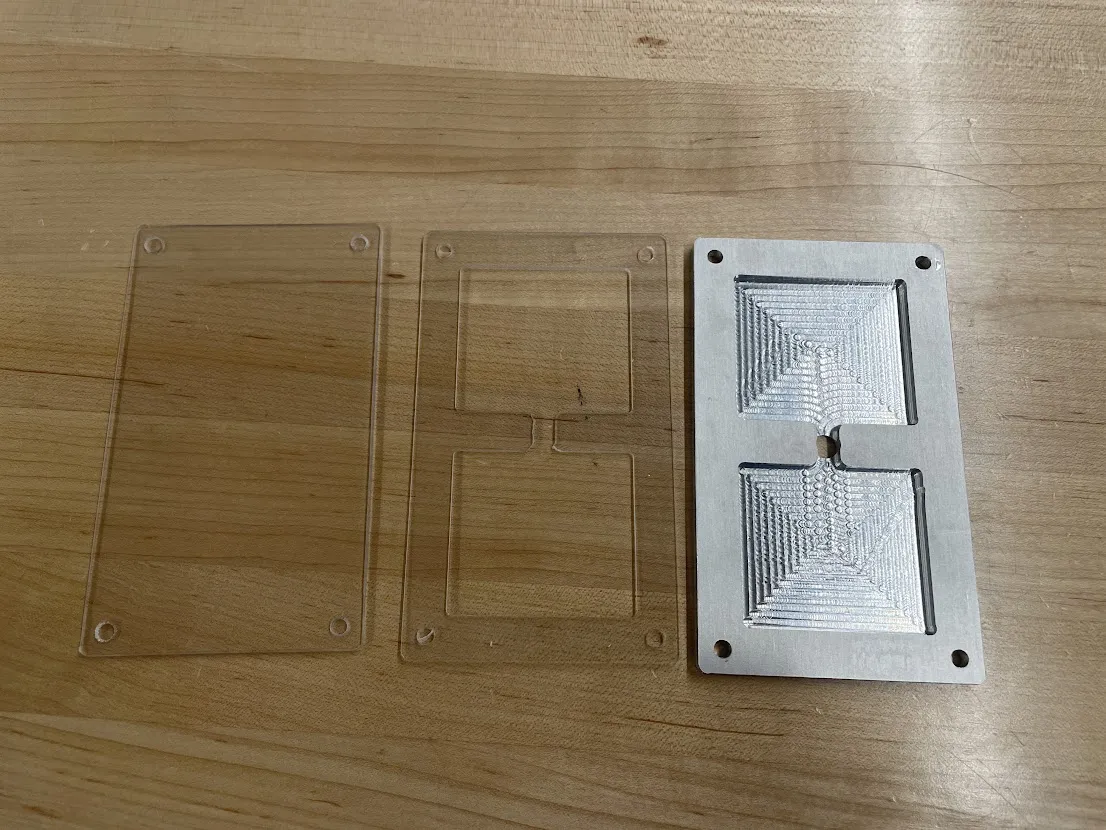

(Đối với CNC, bạn có hai tùy chọn, sử dụng một tấm nhôm 0,2" và CNC một khoảng cách Lexan 1/16" để chứa đèn, hoặc sử dụng tấm nhôm 0,25" và không sử dụng khoảng cách)

Các tệp CAM tôi đã sử dụng là một phần của tệp fusion đính kèm nếu bạn muốn sử dụng chúng. Ngoài ra, bạn có thể cắt một vật liệu trong suốt khác bằng máy cắt laser hoặc bằng tay.

• Vỏ đèn CNC M12 Rover 0.25in
• Vỏ đèn CNC M12 Rover 0.2in
• Khoảng cách đèn CNC M12 Rover 0.06in
• Nắp đèn CNC M12 Rover 0.06in

Lắp ráp/Dây điện:

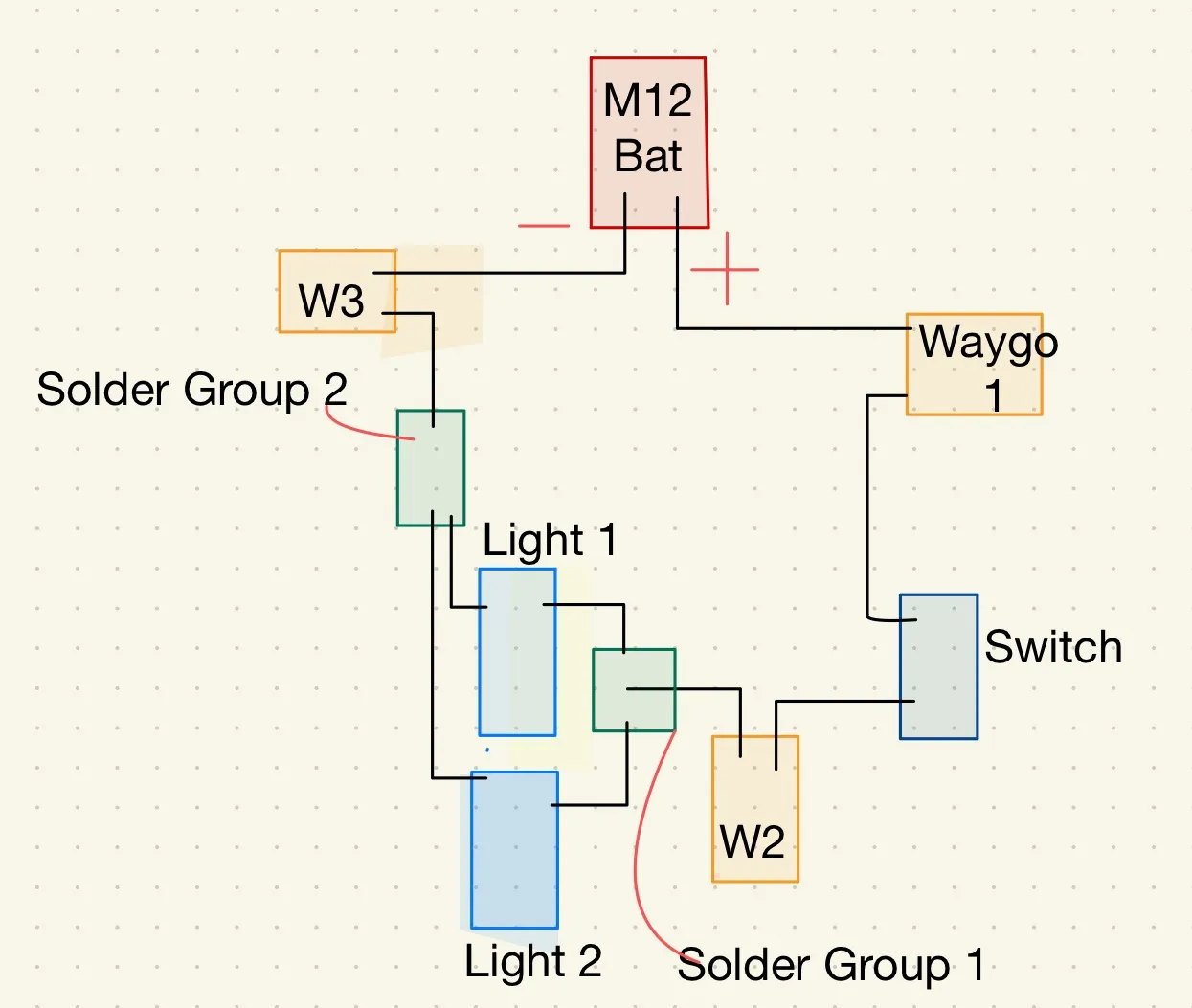

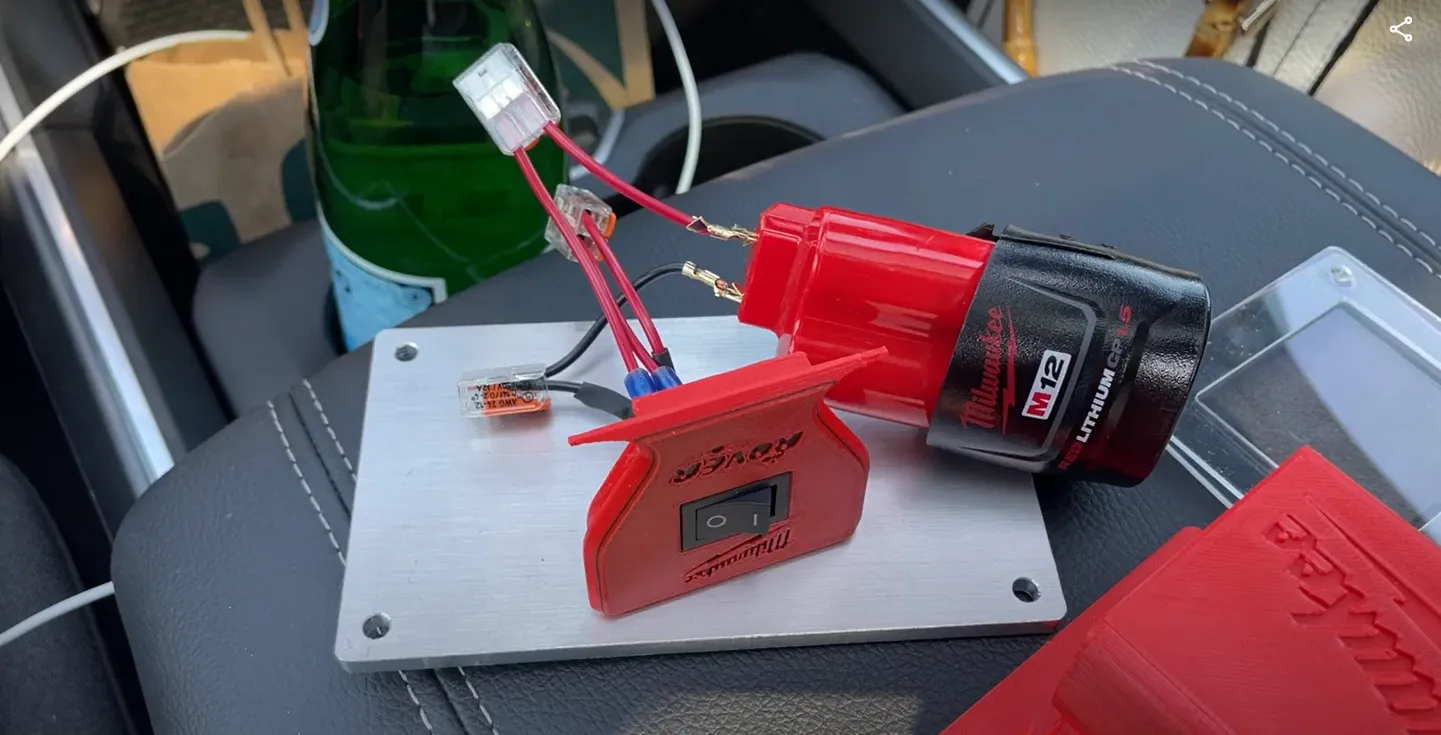

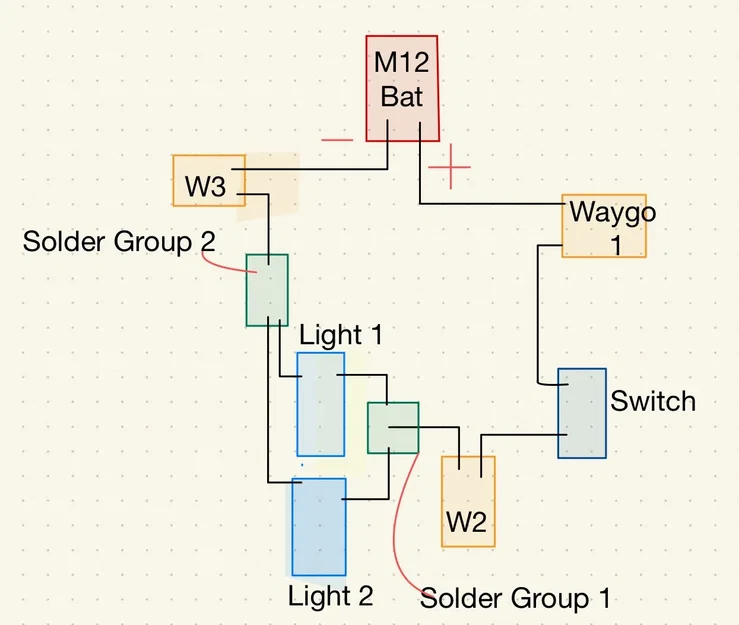

Đính kèm để giúp bạn tìm hiểu điều này là một sơ đồ dây điện cơ bản cũng như một bức ảnh của Rover của tôi đã được kết nối nhưng chưa được lắp ráp

1. Bóc lớp dán trên miếng dán gắn với các LED và xoay các dây 90*
2. Đặt các LED vào Vỏ đèn với các dây đi qua lỗ
3. Hàn các dây LED lại với nhau, đen với đen và đỏ với đỏ, hàn một dây kéo dài.
4. Bóp các đầu nối spade cái vào dây đỏ và đen và đặt chúng vào lỗ tương ứng, kiểm tra lại các cực dương và âm.
5. Đặt công tắc vào nắp và bóp/hàn/etc các dây đỏ vào cả hai bên
6. Gắn phần đèn của đèn vào Thân chính và bắt chặt lại
7. Hoàn thành việc đấu dây bằng cách kết nối dây pin với một trong các dây đi đến công tắc, dây công tắc còn lại với dây đỏ từ đèn, và dây đen từ đèn với dây đen từ pin dưới hình thức hàn/waygos/etc
8. Cắm pin vào và ngắm nhìn món đồ chơi mới của bạn!

Đối với dự án này, tôi đã sử dụng hai nguồn cảm hứng chính,

Đèn pin Milwaukee M12 chính thức

Và Đèn/Lantern M12 của Ksuszka

Nếu bạn quyết định làm cái này, hãy đăng tải sản phẩm của bạn vì tôi rất muốn xem mọi người làm gì với nó, nếu bạn cần bất kỳ sự trợ giúp nào, hãy thoải mái đặt câu hỏi.

Chúc bạn in ấn vui vẻ,

Griffin
