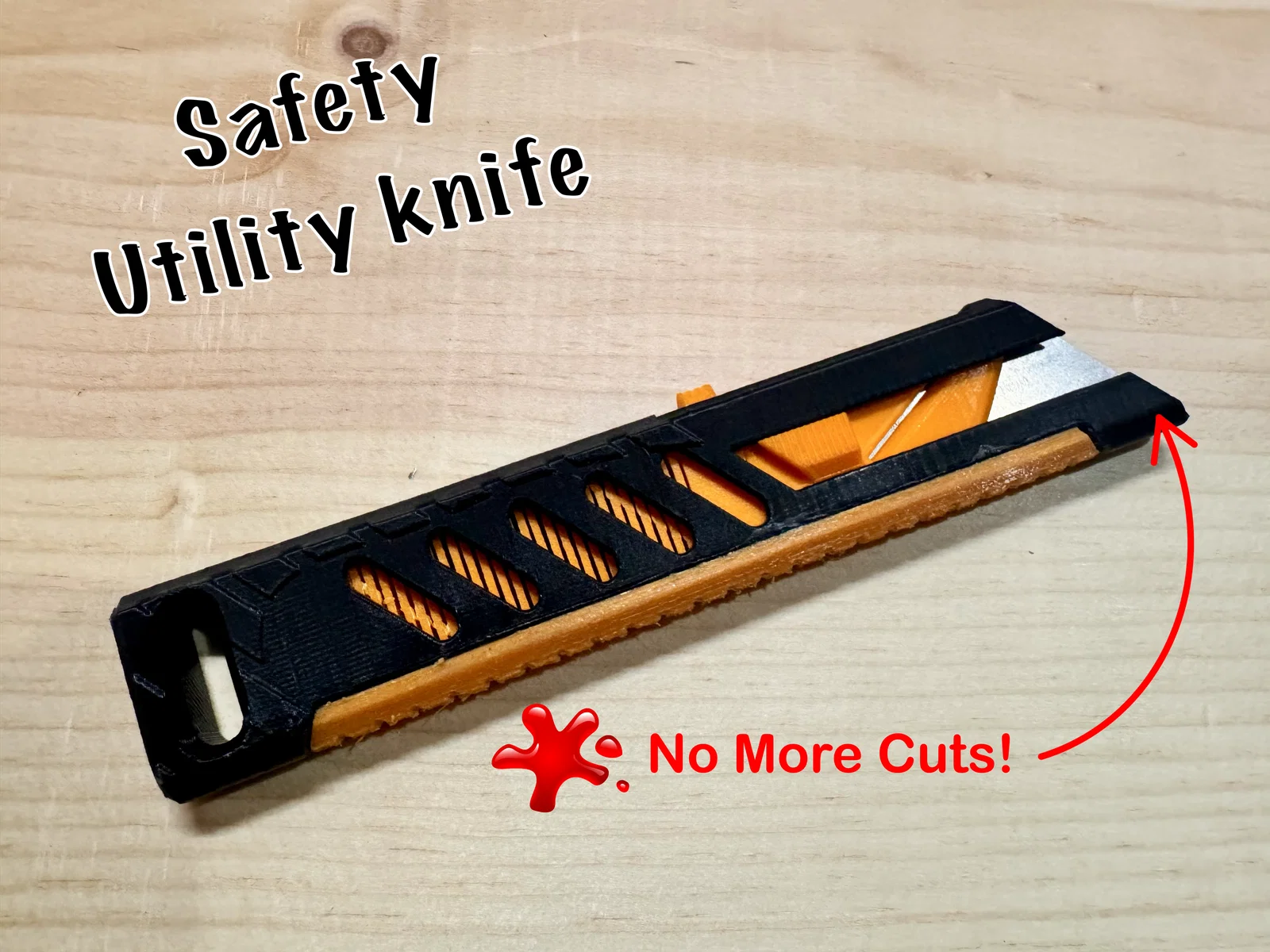

Dao rọc giấy an toàn (Tự động thu lưỡi)

Giới thiệu

Bạn đã bao giờ lo lắng về sự an toàn khi dùng dao rọc giấy hay cảm thấy những mẫu thiết kế cồng kềnh, bất tiện thật khó sử dụng? Mình cũng từng như vậy. Sau nhiều giờ cắt gọt vật liệu mà quên không thu lưỡi dao lại, mình đã tự làm mình bị thương không ít lần. Trong quá trình thực hiện các dự án, mình nhận ra cần có một giải pháp an toàn hơn, công thái học hơn nhưng vẫn giữ được độ chính xác và tin cậy như các loại dao truyền thống.

Đó là lý do mình thiết kế Dao Rọc Giấy An Toàn (Tự Động Thu Lưỡi)—một công cụ kết hợp giữa sự thoải mái, khả năng tùy biến và cơ chế tự động thu lưỡi để ưu tiên sự an toàn mà không làm giảm hiệu suất.

Chiếc dao này không chỉ an toàn mà còn dễ sử dụng, lắp ráp nhanh chóng, giúp công việc của bạn nhanh gọn và không còn áp lực.

Mô tả Mô hình

Dao Rọc Giấy An Toàn này là công cụ cắt tuyệt vời cho những người yêu thích DIY, làm đồ thủ công và cả dân chuyên nghiệp. Với thiết kế sáng tạo, bạn có được sự an toàn, thoải mái và tiện dụng trong một sản phẩm gọn nhẹ, dễ tùy chỉnh.

Tại sao bạn sẽ yêu thích nó?

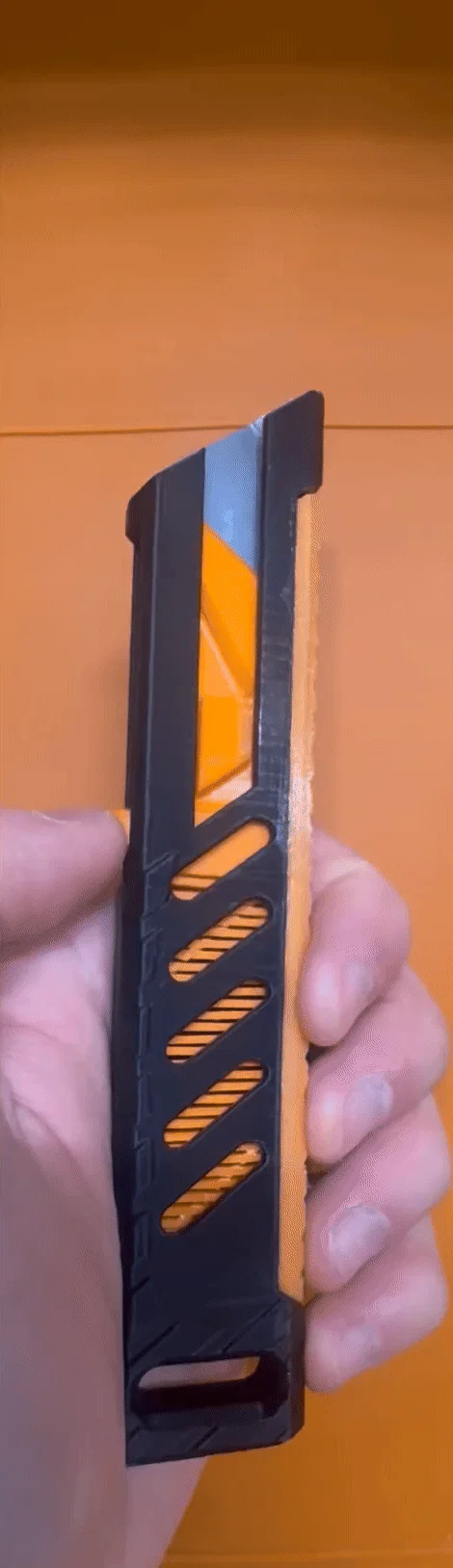

• An toàn là trên hết: Lưỡi dao tự động thu lại, giảm thiểu nguy cơ tai nạn.

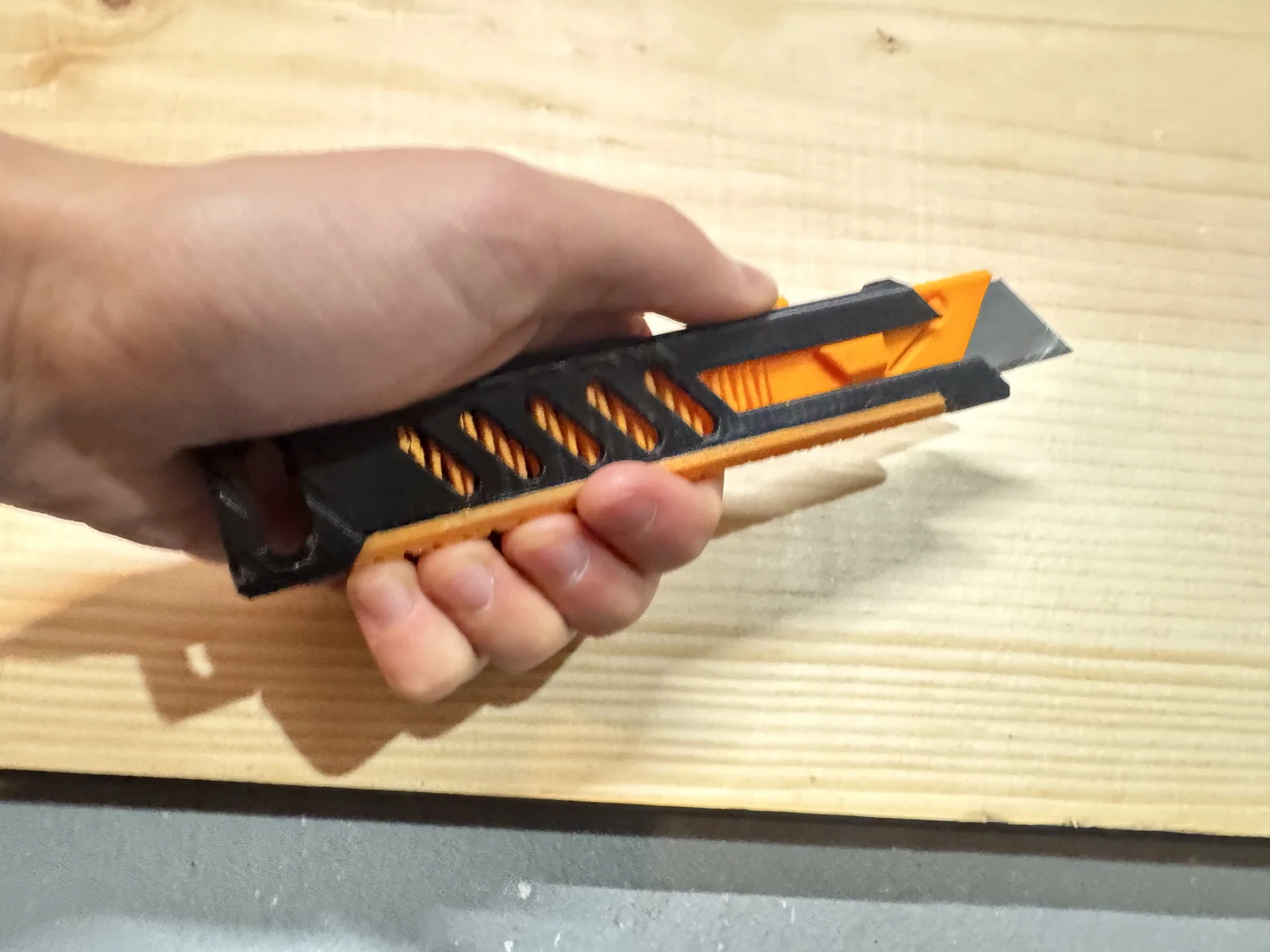

• Công thái học & Thoải mái: Thiết kế vừa vặn trong lòng bàn tay, giúp sử dụng lâu mà không bị mỏi.
• Thiết kế thẩm mỹ: Kiểu dáng hiện đại, đẹp mắt.
• Khả năng tùy biến: Mình đã đính kèm file STEP tham số, cho phép bạn điều chỉnh thiết kế cho các kích thước lưỡi dao khác. Thiết kế snap-fit giúp lắp ráp không cần keo, dễ dàng tháo rời để bảo trì.
• Thay lưỡi dễ dàng: Thay thế lưỡi dao cực kỳ nhanh chóng.
• In không cần support: Mô hình được thiết kế để in mà không cần support, tiết kiệm thời gian và nhựa.
• Ít linh kiện: Chỉ gồm ba phần chính, lắp ráp rất nhanh chóng. (Có thêm phần thứ 4 nếu bạn dùng thêm tay cầm TPU tùy chọn).

Lưu ý về an toàn

Dù thiết kế giúp giảm thiểu rủi ro, bạn vẫn cần cẩn thận khi sử dụng. Hãy bảo quản dao cẩn thận và tuân thủ các nguyên tắc an toàn khi làm việc.

Những gì cần in

Để lắp ráp, bạn cần 3 phần:

1. 1 Vỏ dao (Case) (bề mặt trơn, vân nhám vừa hoặc vân nhám cao)
2. 1 Lõi giữ lưỡi (Knife Case)
3. 1 Lò xo (Spring)

Nếu muốn dùng tay cầm TPU, hãy in thêm file đó, tổng cộng sẽ là 4 phần.

Khuyên dùng

Nên in bộ Main Safety Knife Set để có đầy đủ các chi tiết cần thiết, sử dụng vân nhám vừa không kèm TPU. (Tổng cộng 3 phần).

Hướng dẫn in

Để đạt kết quả tốt nhất:

1. Hướng in: Đặt các chi tiết như hình minh họa.
2. Thiết lập Support: Đảm bảo tắt hoàn toàn support.
3. Thành vách Knife Case: Dùng 4 lớp tường (walls) trở lên để tăng độ bền.
4. Mẹo về Brim: Nếu thêm brim cho lõi giữ lưỡi, hãy chà nhám hoặc xử lý cạnh sau khi in để tránh cản trở khi lắp. Không thêm brim cho lò xo vì rất khó gỡ.

Mình in trên máy K1 Max dùng Orca Slicer, kết quả rất tốt và không gặp vấn đề gì.

Hướng dẫn lắp ráp

Làm theo các bước sau để đảm bảo dao hoạt động trơn tru:

Dán tay cầm TPU (Tùy chọn)

• Dùng keo dán phần tay cầm TPU vào vỏ chính. Nó không bắt buộc nhưng giúp tăng độ thoải mái và thẩm mỹ.

Gắn lò xo vào lõi giữ lưỡi

• Nhấn lò xo vào lõi. Có thể chấm một ít keo để cố định chắc chắn hơn.

Lắp cụm lò xo và lưỡi vào vỏ chính

• Uốn nhẹ vỏ chính để đưa cụm lưỡi vào. Cẩn thận khi uốn các lớp in, nhưng với 4 tường, bản in sẽ đủ chắc chắn.

Gắn lưỡi dao vào vị trí

• Dùng một vật phẳng như tua vít để nhấn lưỡi vào đúng vị trí. Nhắm vào khoảng vòng xoắn thứ 3 đến thứ 5 của lò xo và nhấn mạnh cho đến khi nghe tiếng "tạch".

Lắp lưỡi dao

• Cuối cùng, trượt lưỡi dao vào. Chúc mừng! Bạn đã có một chiếc dao an toàn sẵn sàng cho mọi công việc.

Bảo trì và Mẹo nhỏ

Căng lại lò xo

Sau thời gian dài, lò xo có thể yếu đi. Để căng lại:

1. Dùng thanh mảnh (như tua vít) chèn vào giữa vòng xoắn thứ 5 và 10.
2. Nhấn xuống để phục hồi độ căng.

Nếu không được, bạn cần thay lò xo mới.

Cách tháo rời

Tháo lưỡi: Dùng thanh mảnh nhấn vào lỗ và kéo lưỡi ra (https://cdn.f3d-ai.com/uploads/public/69e/025/a5a/69e025a5a1440082160864.png1).
Tháo lò xo: Dùng tua vít đẩy lò xo ra khỏi vỏ, uốn nhẹ vỏ để lấy cụm lưỡi ra (https://cdn.f3d-ai.com/uploads/public/69e/025/a5a/69e025a5a1440082160864.png2).

Lời cảm ơn đặc biệt

Cảm ơn 3D Printy, Extrutim, và Doug Kremer vì những ý tưởng truyền cảm hứng. Mô hình này tốn nhiều giờ thử nghiệm và sẽ không thể hoàn thiện nếu thiếu sự hỗ trợ từ các bạn.

Phản hồi và ý tưởng

Đây là công cụ nhỏ gọn và rất hữu ích cho các dự án của mình. Nếu bạn có ý tưởng cải tiến cho phiên bản 2, đừng ngần ngại cho mình biết nhé!
