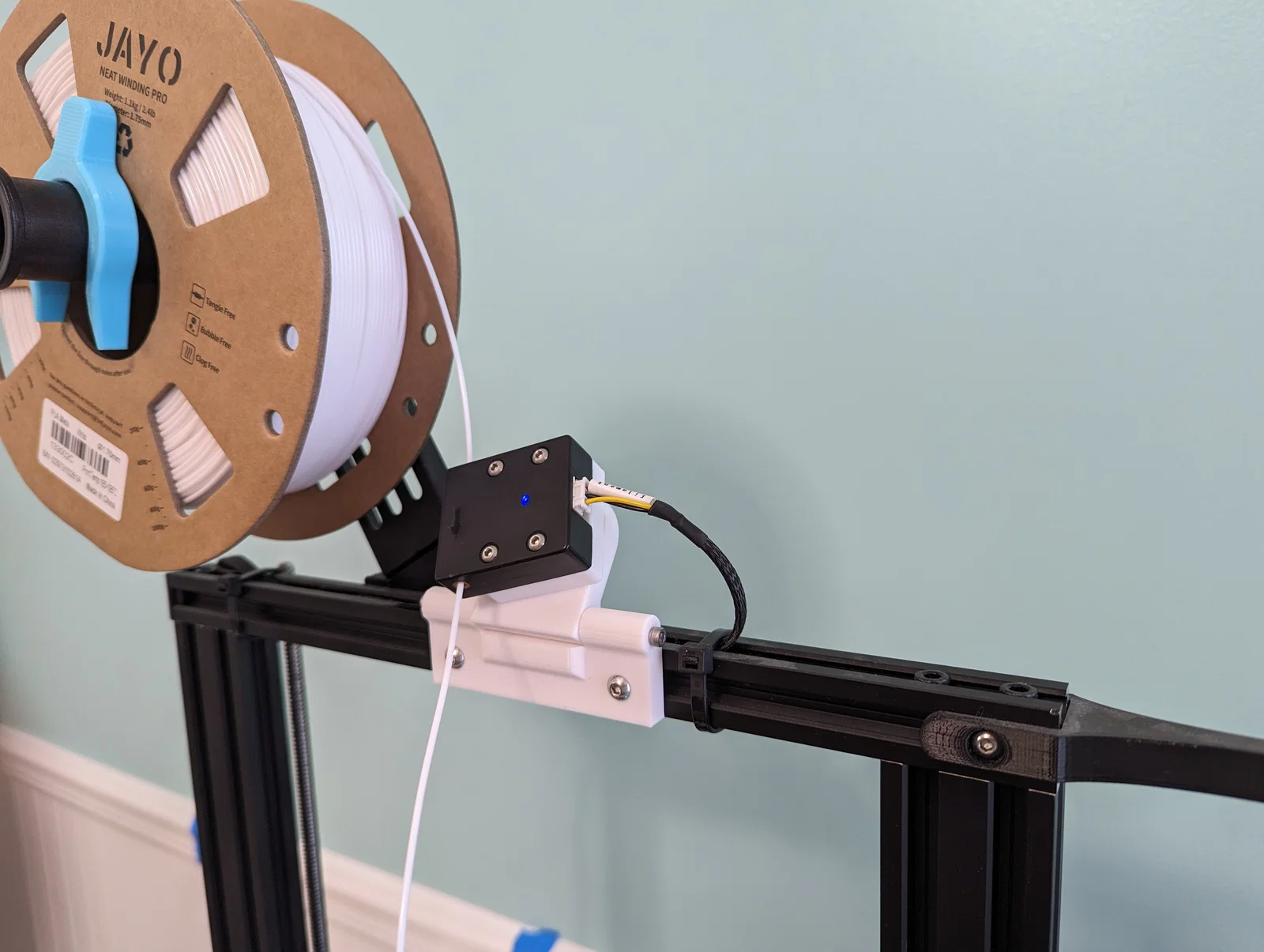

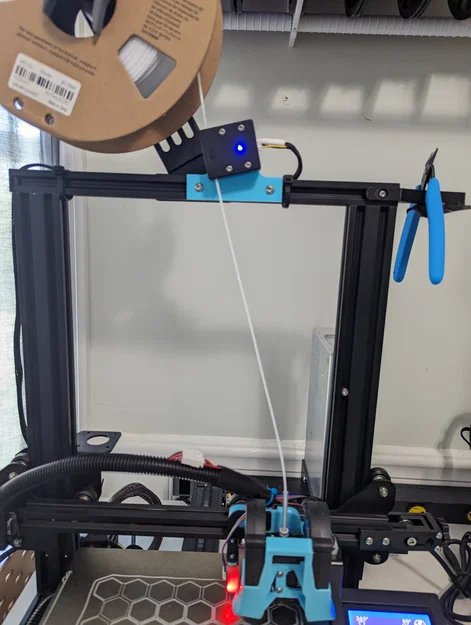

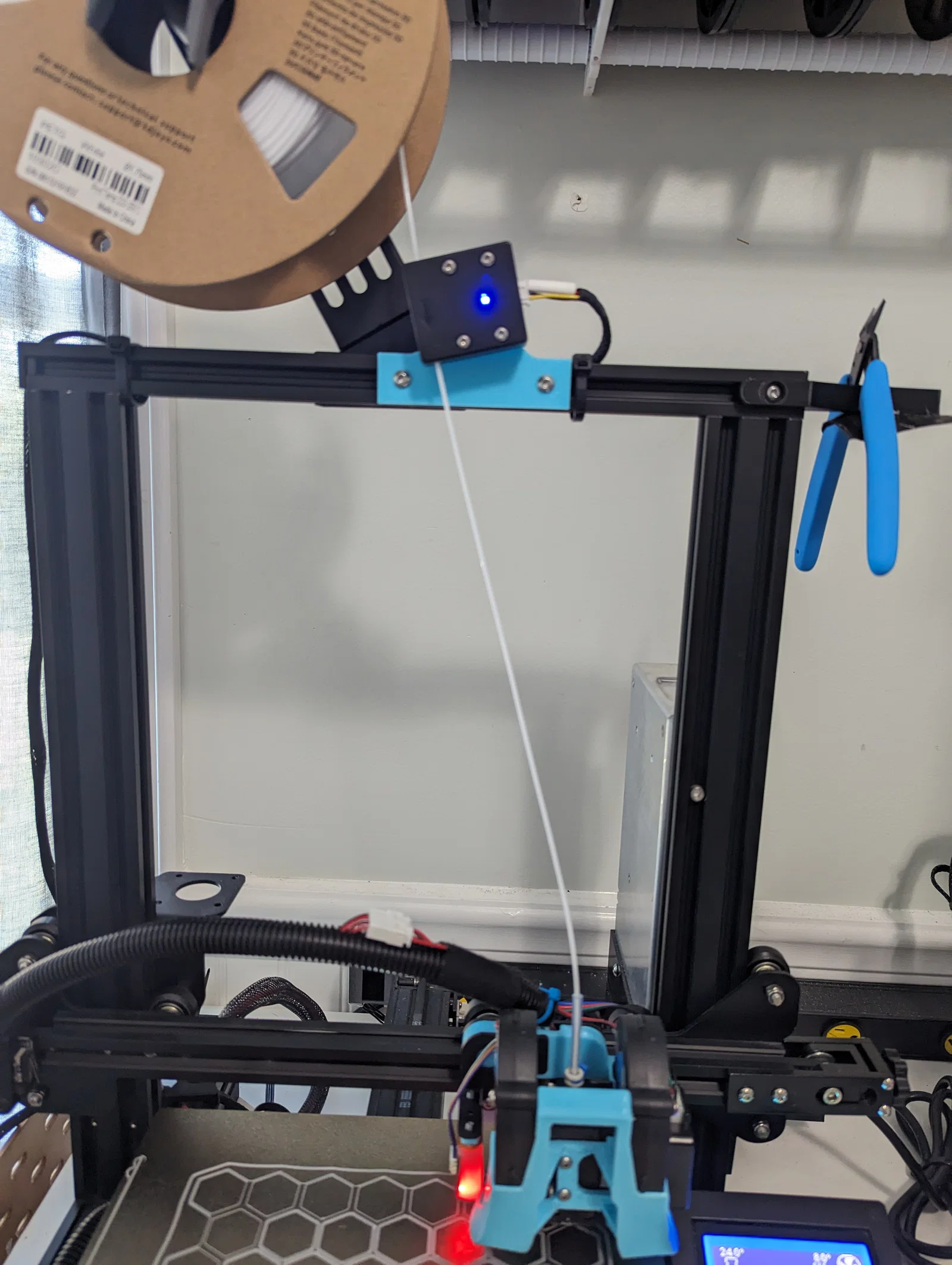

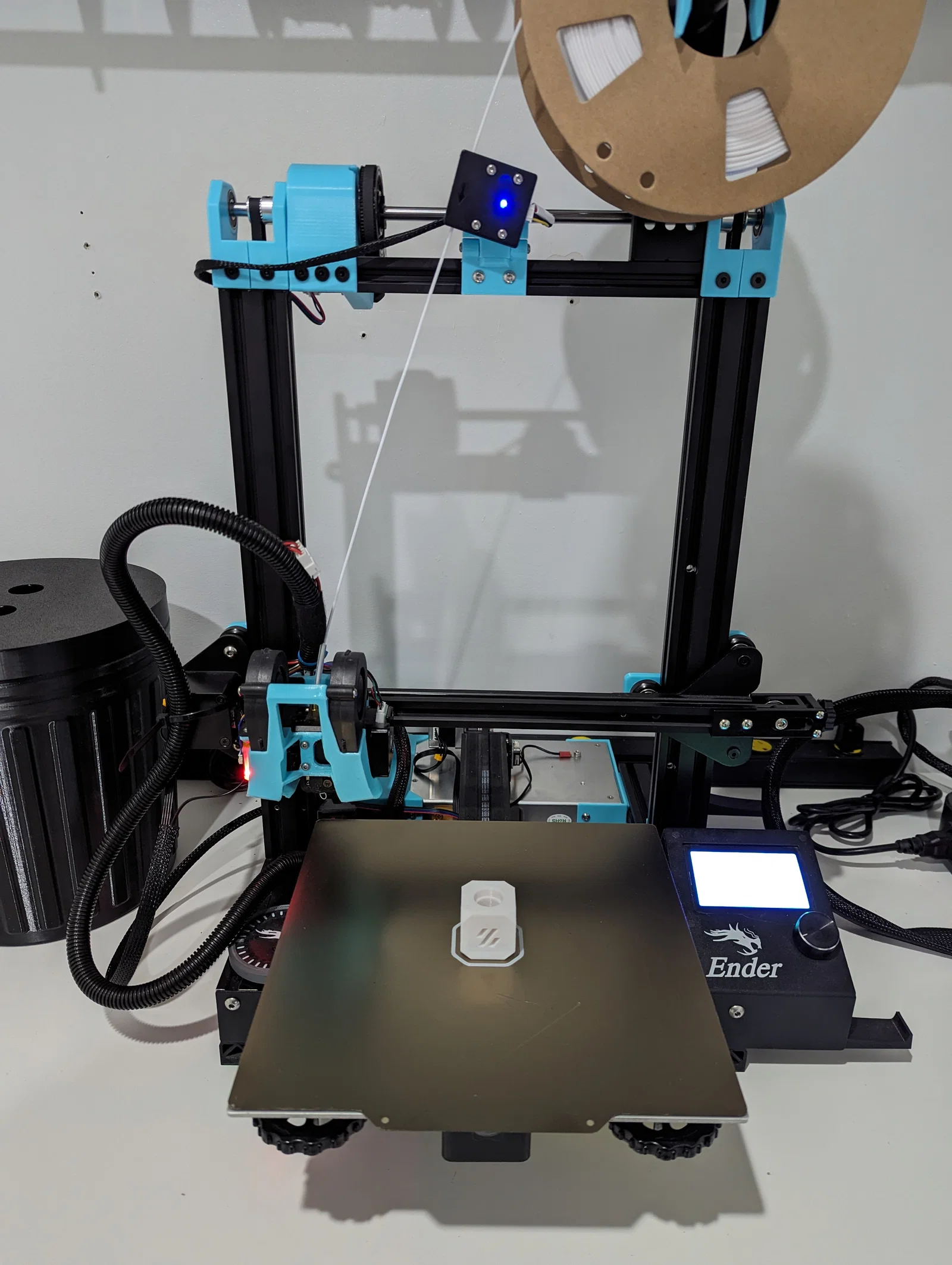

Giá đỡ xoay cho cảm biến hết nhựa Creality (Ender 3/Pro) - Bản cập nhật

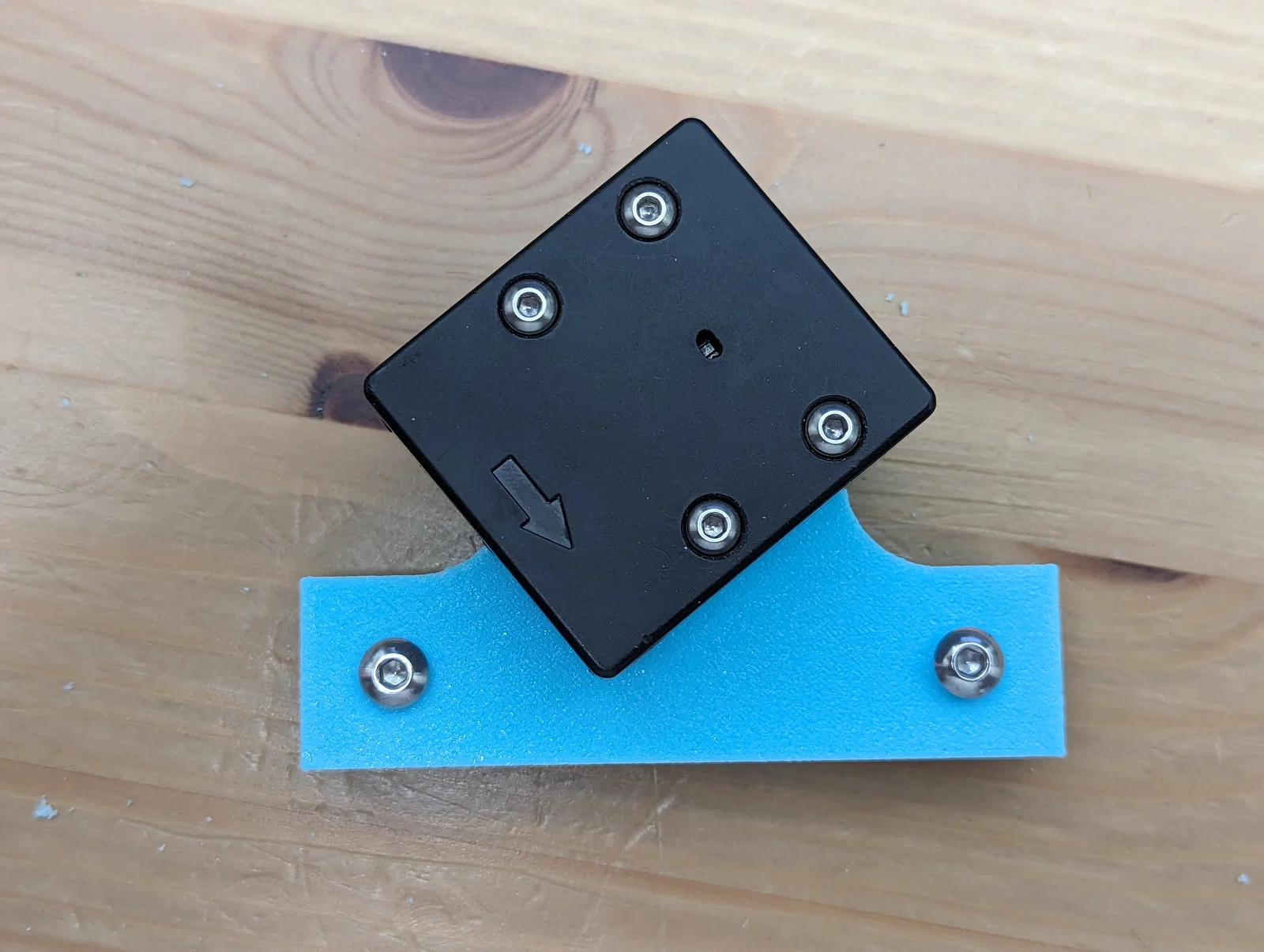

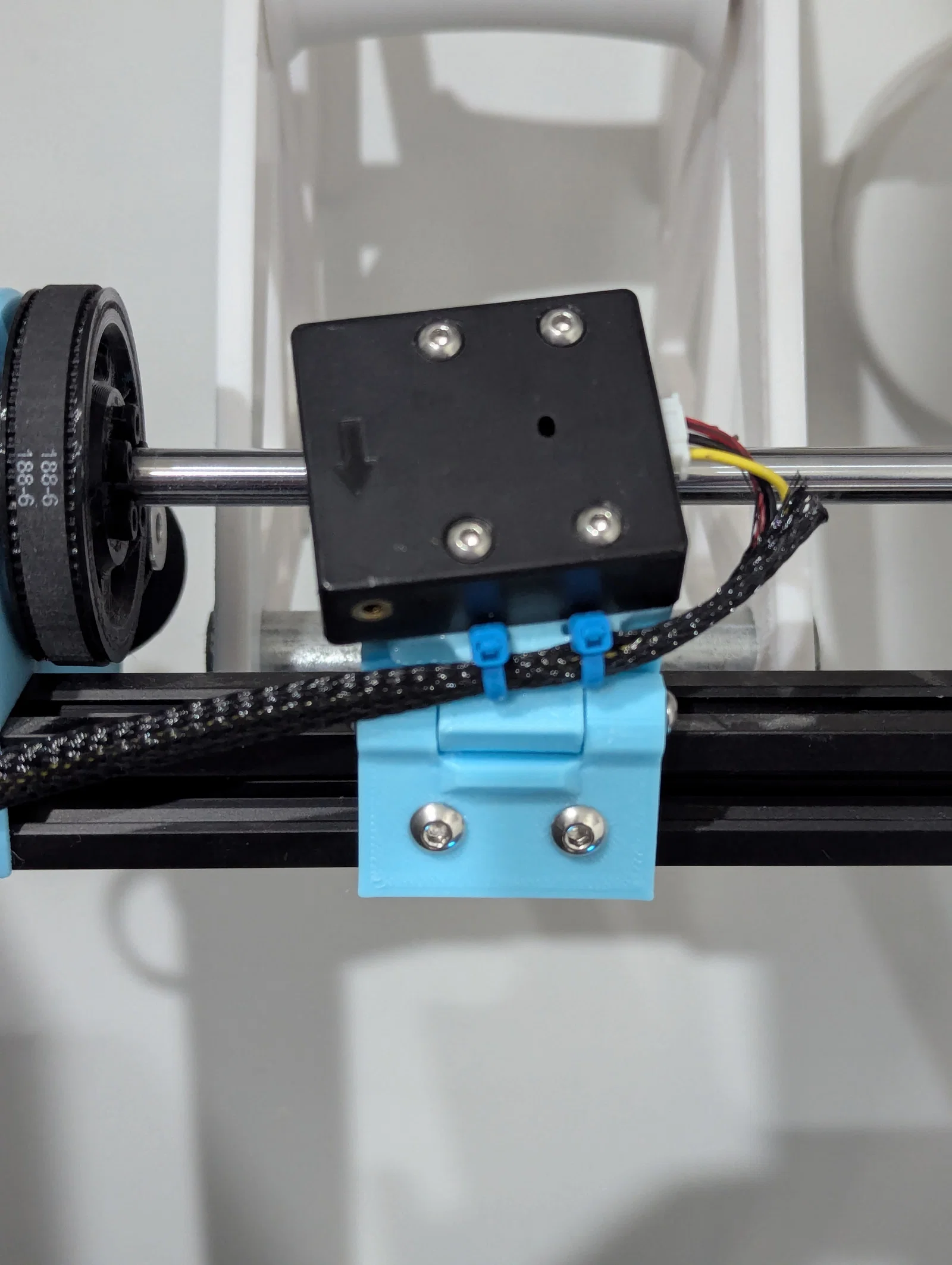

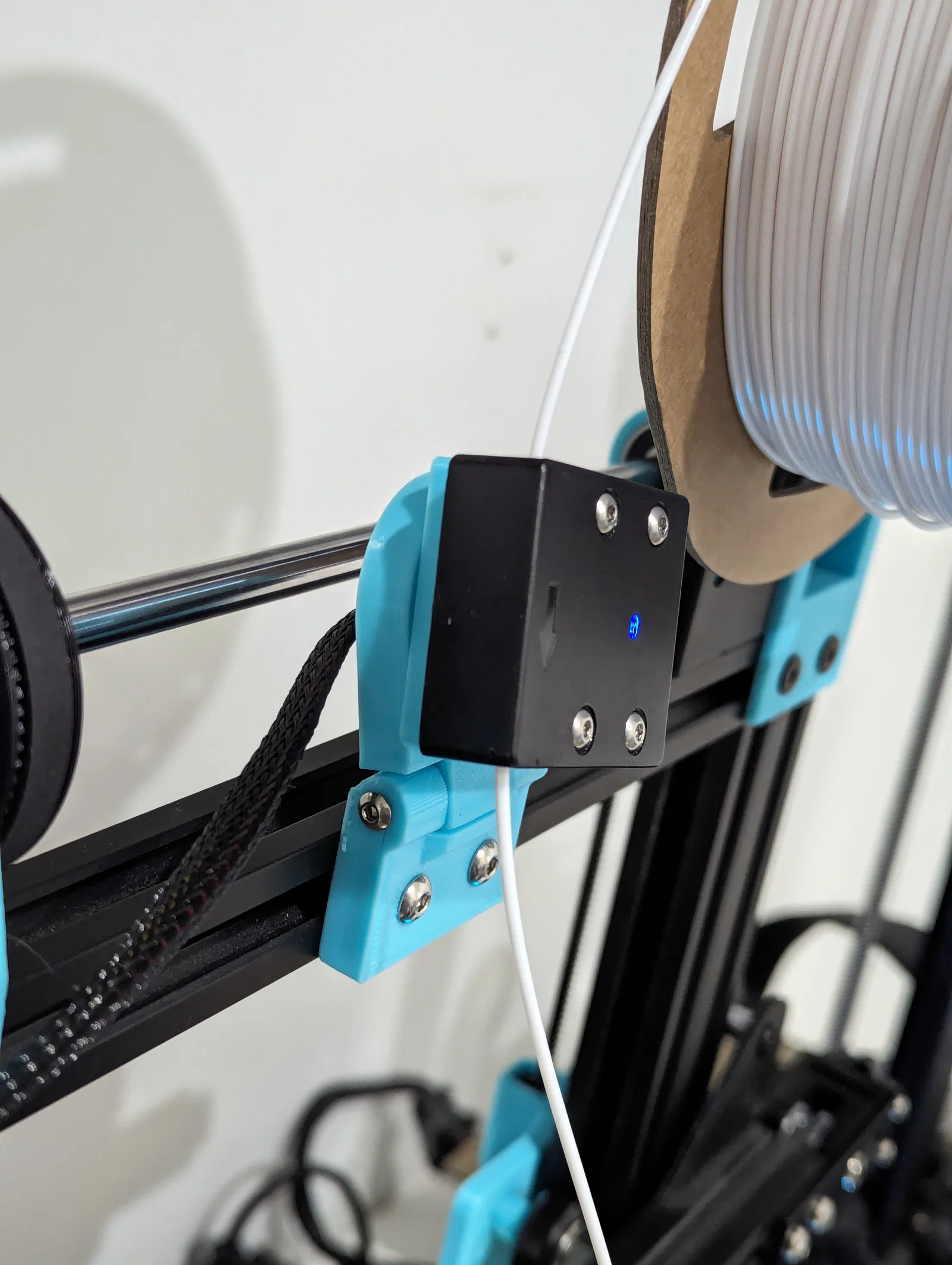

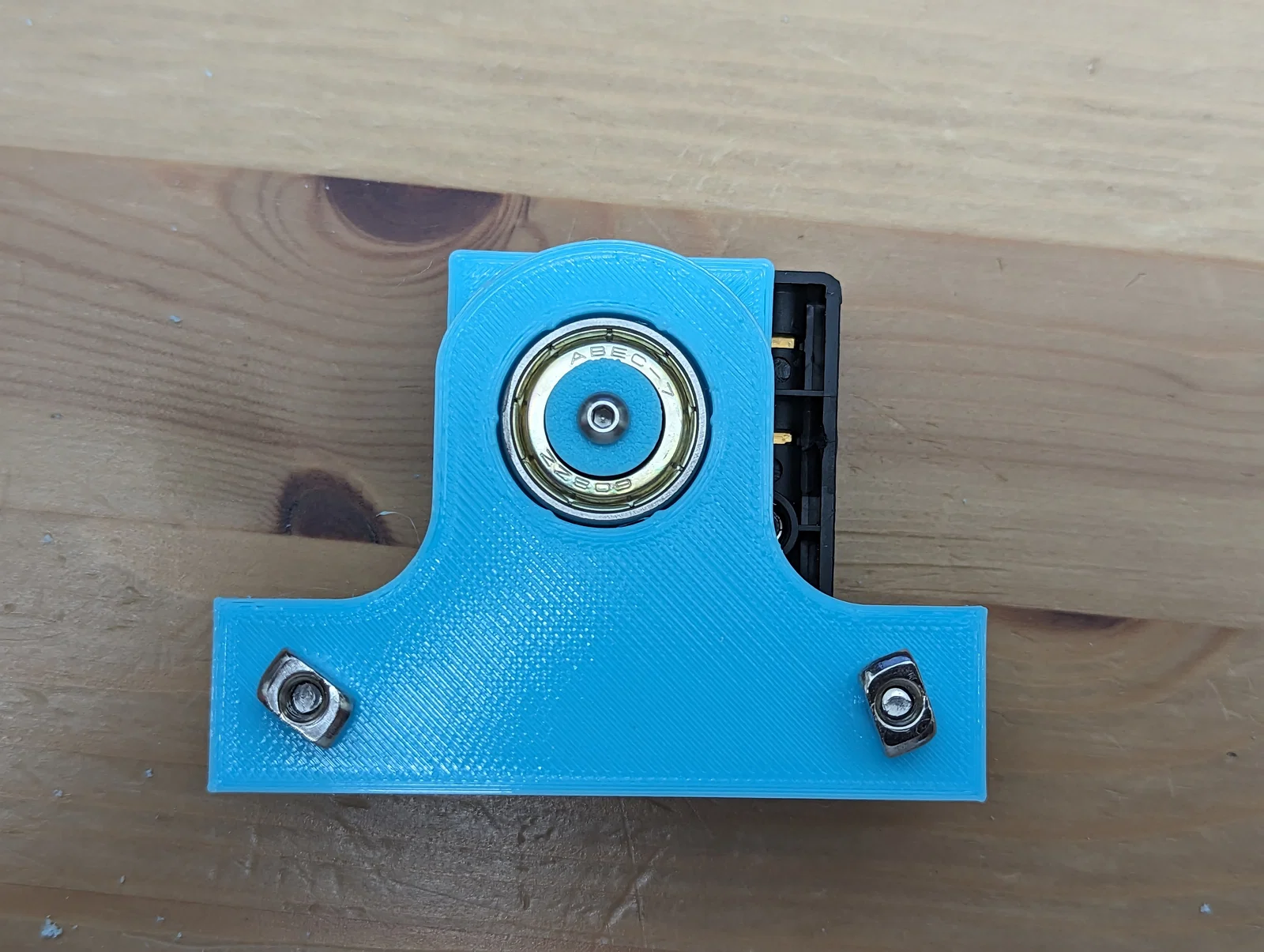

Cập nhật ngày 19 tháng 12 năm 2024: Có một vấn đề nghiêm trọng trong thiết kế mà mình đã không tính đến, đó là phần giảm căng (strain relief) ở đầu dây cáp. Các mối nối bên trong đầu nối của mình đã bị gãy do chuyển động lặp đi lặp lại. Vì vậy, mình đã thiết kế lại tấm gắn cảm biến để bổ sung thêm gờ với khe xỏ dây rút (ziptie), giúp cố định dây điện để đầu nối không còn là điểm chịu lực uốn nữa. Mình RẤT khuyến khích các bạn cập nhật bản in này sớm nhất có thể với tấm gắn mới để tránh hư hỏng cho đầu nối của các bạn nhé. Cập nhật ngày 16 tháng 4 năm 2024: Đã bổ sung các thiết kế mới cho phép cảm biến có thể xoay theo hai trục. Có hai kích thước được tạo ra: một bản có cùng chiều rộng với giá đỡ một trục ban đầu và một bản gọn nhẹ hơn. Thông tin lắp đặt: Để thực hiện bản dựng này, bạn sẽ cần: Một vài ốc M3 với kích thước khác nhau tùy vào lựa chọn của bạn 4 ốc M3x16 2 ốc M4x16 2 đai ốc T-nut M4 * 1 vòng bi 608 Bạn hãy in tất cả các linh kiện với thông số tùy ý. Mình khuyến nghị thiết lập độ dày lớp vỏ trên/dưới là 1mm, vách tường 1.2mm, và độ lấp đầy (infill) từ 15-25%. Bạn có thể dùng mũi taro M3 để tạo ren cho 5 lỗ trên tấm gắn cảm biến, hoặc để vít tự cắt ren cũng được. Ấn vòng bi vào mặt sau của tấm chính, với phần vành hướng về phía bạn. Mặt có vành sẽ là mặt trước. Đẩy tấm gắn cảm biến qua tâm vòng bi từ phía trước, sau đó dùng vít M3x8 để gắn tấm kẹp vào mặt sau nhằm giữ chặt tấm cảm biến vào vòng bi. Dùng 4 vít M3x16 để gắn cảm biến Creality vào tấm gắn theo đúng hướng, lưu ý mũi tên in trên vỏ phải chỉ xuống dưới như trong hình. Chèn 2 vít M4x16 và gắn lỏng các đai ốc T-nut vào mặt sau của tấm gắn chính. Trượt T-nut vào thanh nhôm định hình 2020 phía trên, đặt cảm biến ở vị trí trung tâm hoặc bất cứ đâu phù hợp với thiết lập của bạn là xong phần lắp đặt vật lý. Luồn sợi nhựa qua cảm biến trước khi nạp vào máy direct drive của bạn. Hướng dẫn này được viết dựa trên trường hợp bạn đã sử dụng cảm biến trước khi nâng cấp lên direct drive. Nếu tính năng hết nhựa (runout) chưa được bật trong firmware hiện tại, bạn cần nạp lại firmware đã bật tính năng này, nhưng việc đó nằm ngoài phạm vi của bài viết này. ### Hãy đăng sản phẩm đã in của bạn và để lại bình luận góp ý nhé!
