Hệ thống tripod mini modular dành cho máy ảnh DSLR và mirrorless

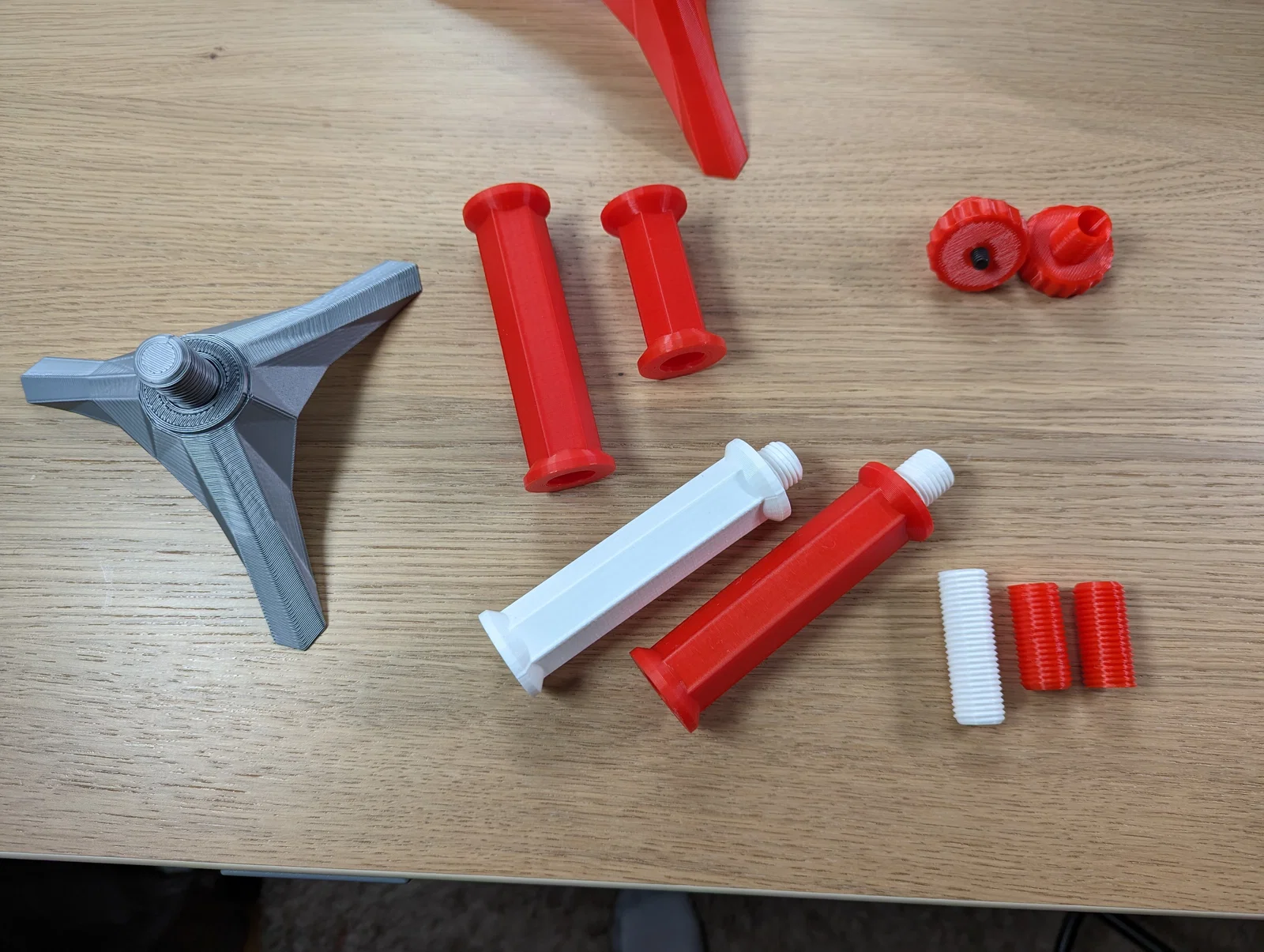

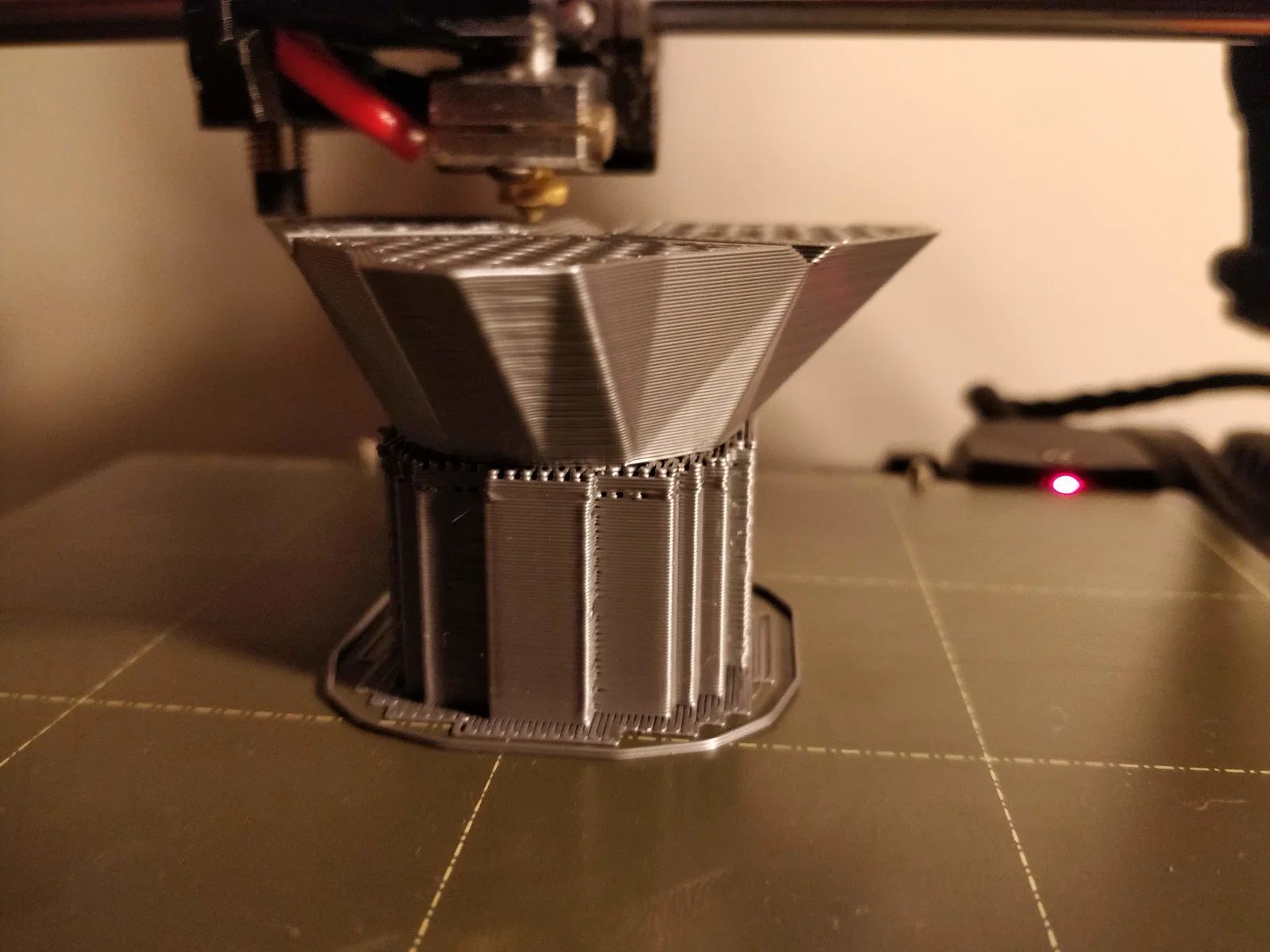

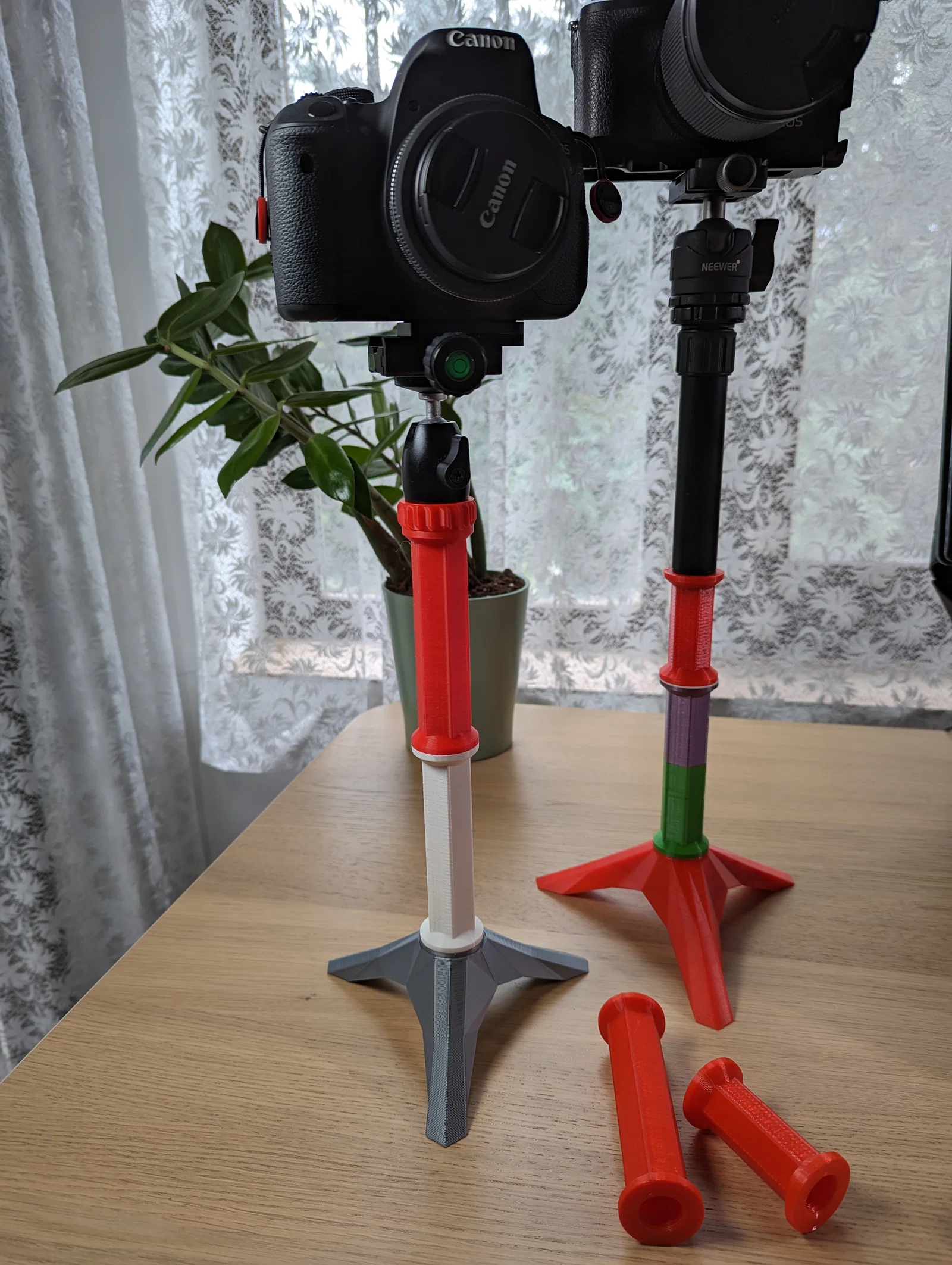

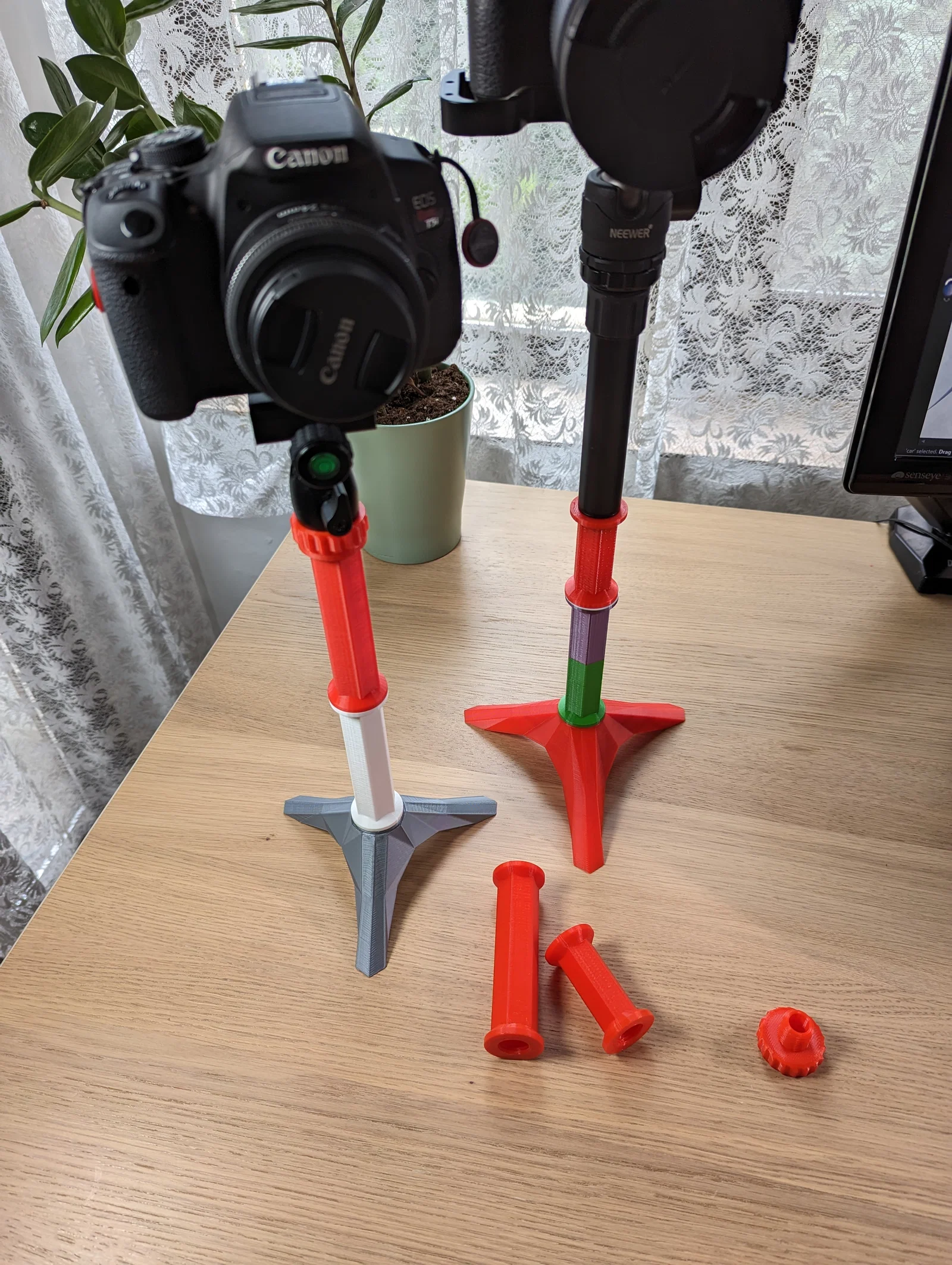

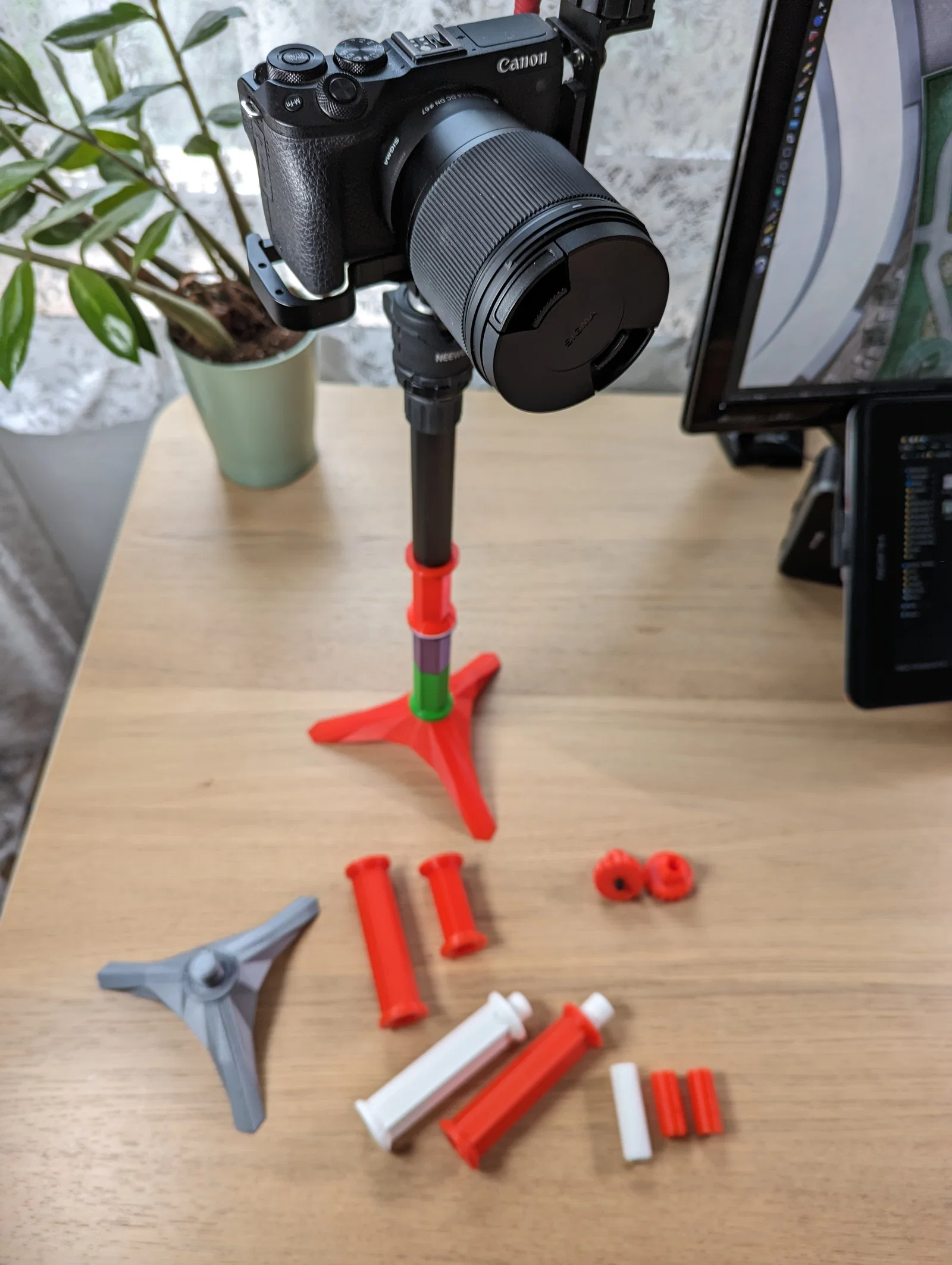

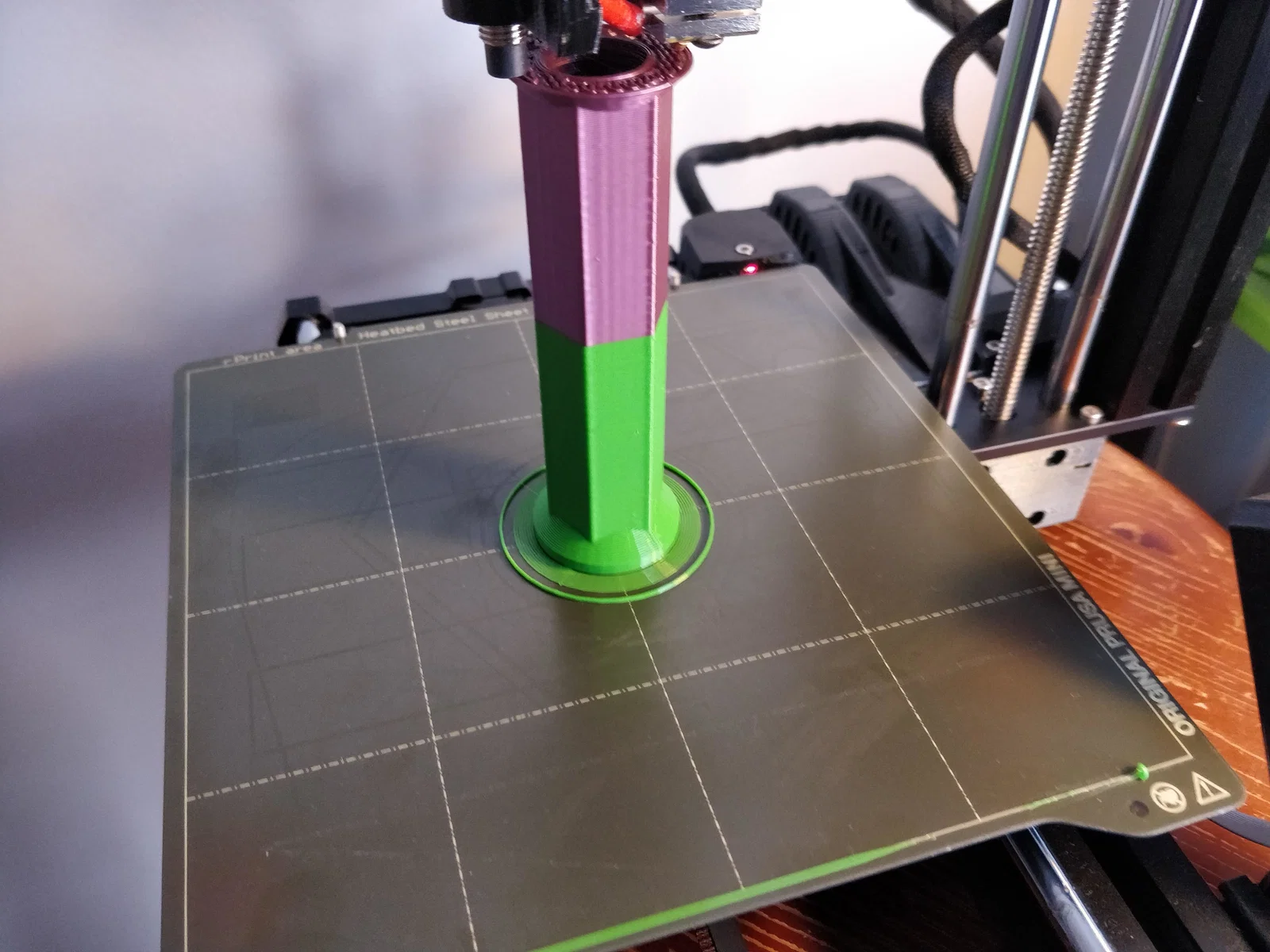

Mình thường xuyên quay video cho YouTube và các khóa học nên có khá nhiều phụ kiện cho máy ảnh. Tuy nhiên, chưa có loại nào thực sự làm mình ưng ý vì chúng thường gặp các vấn đề sau: Dạng kẹp cạnh bàn (khiến máy ảnh quá xa hoặc bị rung lắc khi gắn thêm tay đỡ và phụ kiện) Quá thấp (như chân máy Joby hay dòng Manfrotto mini) Kém ổn định (dòng Manfrotto gọn nhẹ khi gắn thêm phụ kiện) Quá cồng kềnh như chân máy full-size. Vì vậy, mình đã thiết kế một hệ thống chân máy tripod mini gọn nhẹ, đủ vững chãi để giữ máy ảnh mirrorless cùng ống kính cỡ trung. Chân máy có độ cao lý tưởng và độ ổn định cao nhờ các khớp nối dạng ren modular với diện tích tiếp xúc lớn giữa các bộ phận. ##### Ghi chú khi in Mình in các phần này trên máy Prusa Mini, dùng nozzle 0.6mm, nên thiết kế rất phù hợp với bàn in nhỏ. Mình từng gặp một vài lỗi khi in phần đế. Cuối cùng, cách tốt nhất là in ngược phần đế, sử dụng support ở mặt phẳng ngay trên phần ren. Các chi tiết còn lại không cần support vì góc in đã được tối ưu. Đây là hình ảnh lúc in ngược: Tất cả các chi tiết được in bằng nhựa PLA, nozzle 0.6mm và thiết lập 3 perimeter để đảm bảo độ cứng cáp. Mình dùng pattern infill Gyroid với mật độ từ 35-65% để tăng thêm độ bền. ##### Lưu ý về kích thước ren Mình đã thử nghiệm rất nhiều lần với tiện ích Bolt Factory trong Blender để đạt được kích thước ren chuẩn, tương thích với một phần ống lồng mà mình muốn kết hợp từ hệ thống giá đỡ để bàn Ulanzi 3-in-1 (vốn không được ổn định cho lắm). Bạn không nhất thiết phải dùng phần đó vì mình đã có một chi tiết cho phép gắn ốc tripod 1/4" tiêu chuẩn vào hệ thống này. Phần ren trong (male thread) đã được scale 96% theo trục X và Y để khớp nối hoàn hảo. ##### Lưu ý về ball-head mount Mình thiết kế phần đầu ball-head để gắn ốc 1/4" loại dài hơn bình thường và có đầu vít nhỏ. Phần ren dài khoảng 20mm và đầu vít đường kính khoảng 11mm. Mình mua loại này trên Amazon nên bạn có thể dễ dàng tìm thấy. ### Cập nhật Mình vừa thiết kế thêm một để sử dụng kèm với hệ thống này.
