TOTEM CFRP - Bàn phím công thái học cải tiến với MagSafe
Phiên bản Totem từ GEIST với phong cách Carbon kết hợp cùng tích hợp MagSafe tiện lợi. Thiết kế này giải quyết các vấn đề về vệ sinh, hỗ trợ tenting linh hoạt và giúp việc lắp ráp trở nên dễ dàng hơn cho người dùng.
Mô tả
Lưu ý: Kiến thức về tạo mẫu và điện tử của mình có hạn. Mình chia sẻ những chi tiết này nhưng bạn vui lòng kiểm tra kỹ mọi thứ trước khi thực hiện nhé. Mọi ý kiến đóng góp đều rất đáng quý.
Mẫu trong ảnh được in bằng công nghệ SLA Resin.
Tại sao lại có những sửa đổi này?
Sau khi tự ráp một chiếc Totem, mình nhận thấy có vài điểm cần cải thiện cho phù hợp với nhu cầu cá nhân:
- Tay mình hay bị đổ mồ hôi, làm phần vỏ trên nhanh bẩn.
- Mình muốn có tùy chọn tenting (nghiêng bàn phím) mà không cần cố định cứng.
- Cần thêm đèn LED báo hiệu.
- Bản gốc hơi khó lắp ráp.
Cách lắp ráp
Bạn hãy làm theo hướng dẫn gốc cho hầu hết các bước và linh kiện. Điểm khác biệt chính là:
- Lắp tấm plate CFRP ở mặt trên.
- Gắn nam châm MagSafe vào vỏ dưới.
Chi tiết về chân đế MagSafe

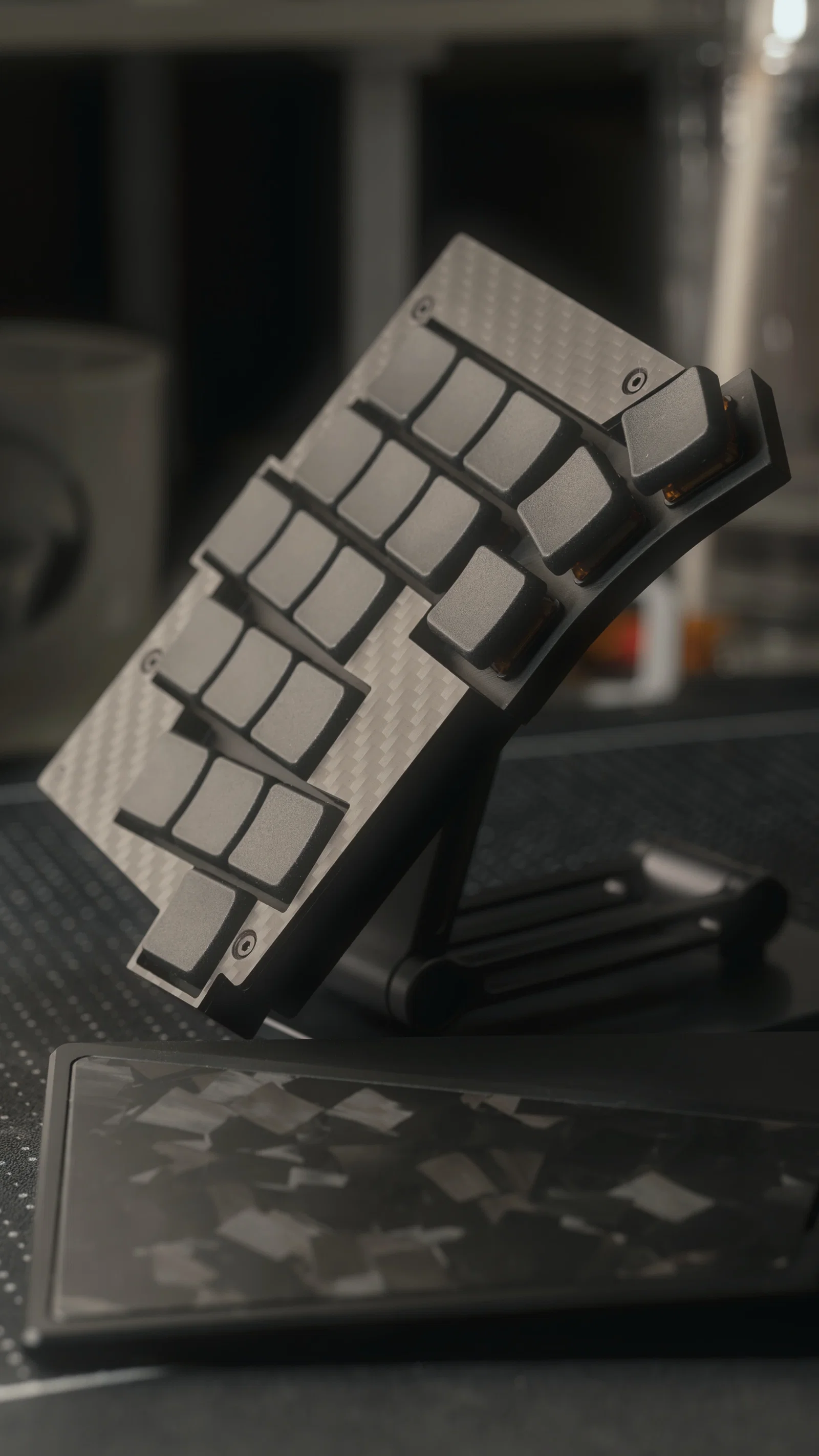

Trong ảnh là chân đế MagSafe của Ugreen (mã LP688/15709). Bản lề chắc chắn giúp máy ổn định khi gõ và tùy chỉnh được góc độ. Dù khá gọn nhẹ nhưng vì làm bằng nhôm nên nó hơi dày và nặng một chút. (Giá khoảng dưới 10 USD khi săn sale trên AliExpress).
Yêu cầu về nam châm MagSafe
- Tương thích với chuẩn Qi2, thông số bộ thu. (dung sai +0.2mm)
- Độ dày 1mm (tối đa, gần với thông số tiêu chuẩn).
- Lực hút mạnh (khuyên dùng loại N50 trở lên để giữ được độ nghiêng).
- Dán bằng băng dính hai mặt hoặc keo dán sắt.
Bạn có thể mua loại này tại các tiệm sửa điện thoại hoặc trên AliExpress (khoảng 1 USD một cái).
Lưu ý quan trọng: Hãy kiểm tra cực từ tính trước khi dán cố định!
Nếu bạn chỉ cần thiết kế Totem gốc kèm giải pháp MagSafe, hãy xem thư mục EXTRA. Nó khác với phiên bản CFRP này.

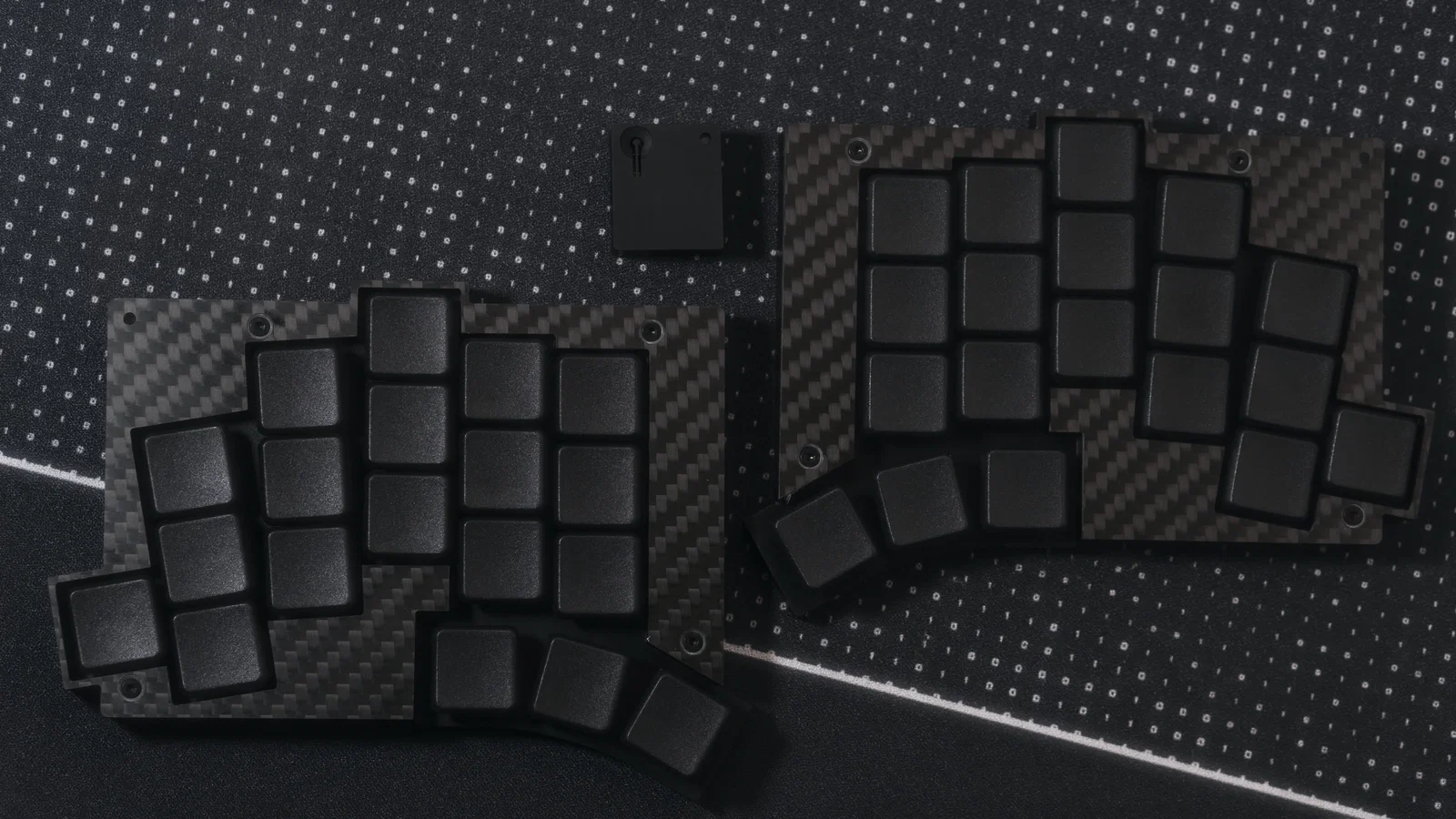

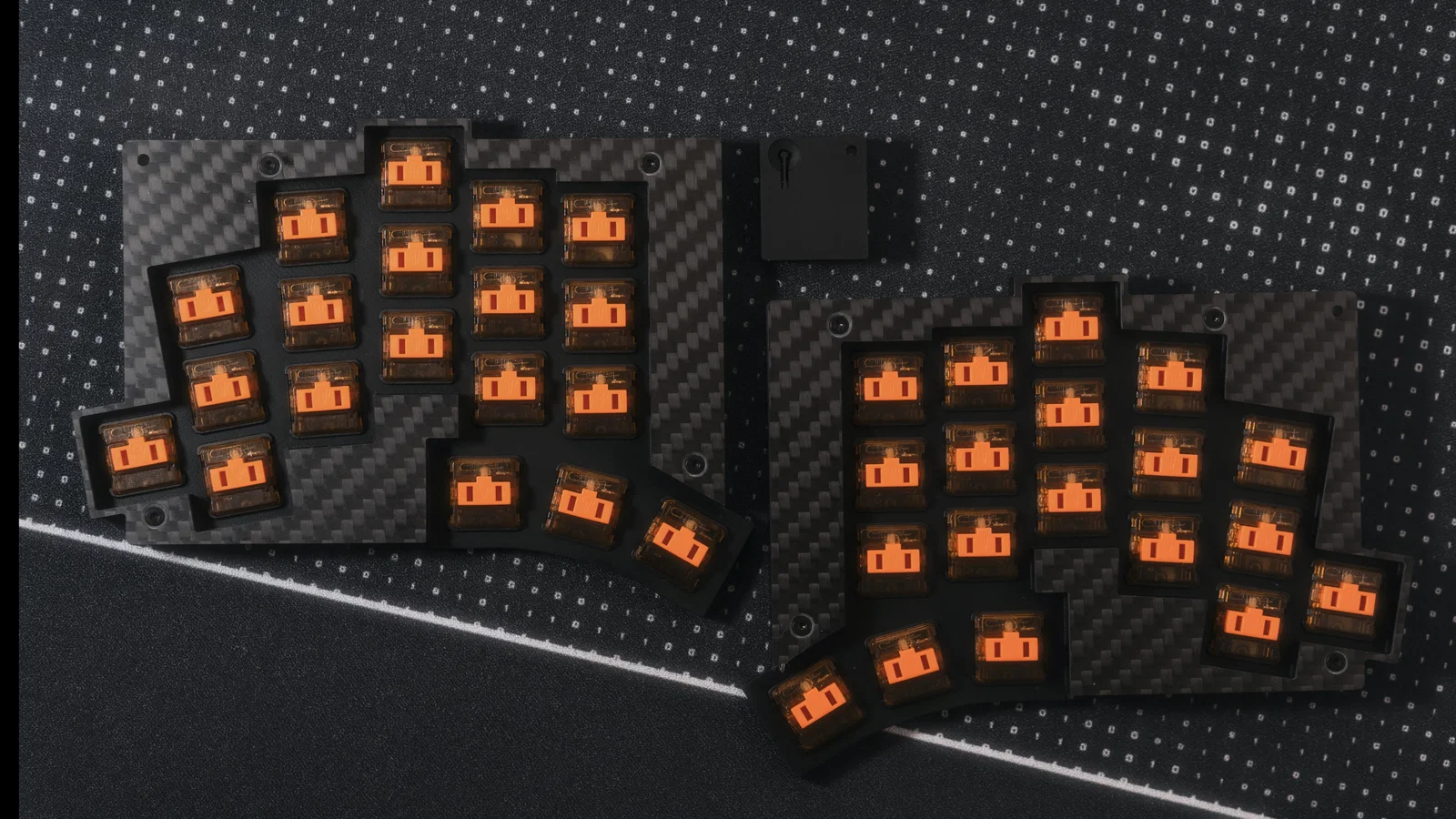

Thông tin về tấm Plate CFRP
Plate CFRP sử dụng độ dày 1.5mm để dễ tiếp cận hơn, vì nhiều cửa hàng bàn phím custom tại địa phương có thể cắt và xử lý độ dày này. (Giá khoảng 6 USD tại cửa hàng quen của mình).
Lỗi đã biết
Có một lỗi nhỏ ở tấm CFRP khu vực pin - nó có thể không khớp hoàn toàn với vỏ trên. Dù vẫn giữ nguyên thiết kế gốc, mình thấy chỉ cần một chút keo dán sắt là xử lý được. Bàn phím vẫn hoạt động hoàn hảo nếu không làm bước này, nhưng nếu bạn kỹ tính thì có thể khắc phục.
Các khía cạnh khác vẫn giữ nguyên như thiết kế gốc.
