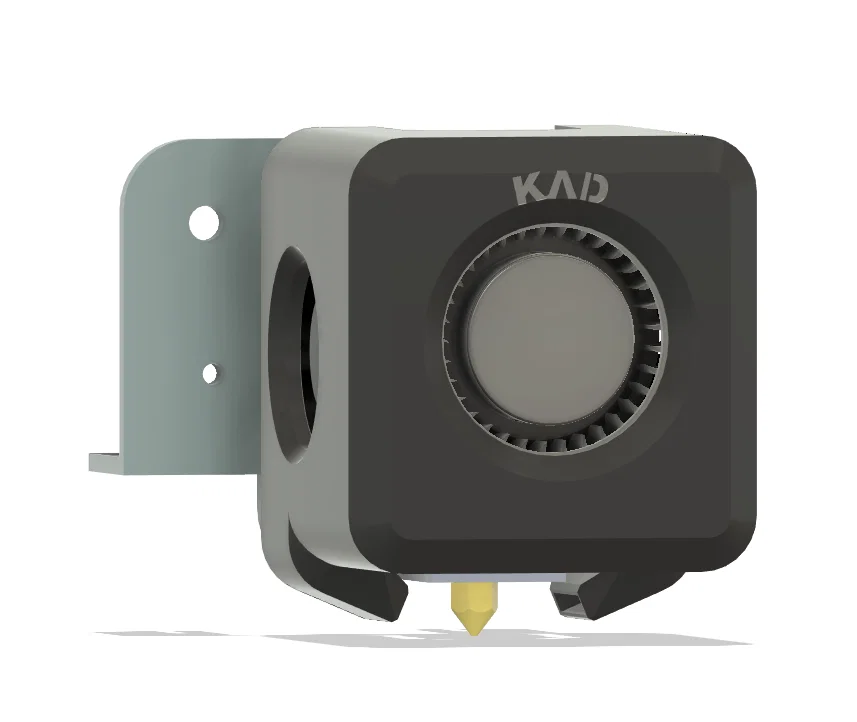

KAD Air Slinger - Ốp quạt tản nhiệt Ender 3 (bản cải tiến của Vortex)

Nếu bạn muốn đặt mua một bộ kit đã lắp ráp sẵn kèm hướng dẫn chi tiết, hãy để lại bình luận dưới mô hình này hoặc nhắn tin cho mình thông qua Printables. Lưu ý: Dự án vẫn đang được hoàn thiện. Nếu bạn cần kích thước nam châm khác, đừng ngần ngại yêu cầu nhé. Hiện tại mình chủ yếu dùng nam châm 5mm cho các dự án, nhưng mình rất sẵn lòng bổ sung thêm các kích thước khác nếu bạn cần. Tiến độ: 23/5/24: In thử ốp quạt zin, nhận thấy luồng khí bị nhiễu loạn quá nhiều nên bắt đầu cải tiến. 25/5/24: Các phiên bản V1 - V5.2 đã ra đời. Luồng khí tốt hơn hẳn (xem hình minh họa). Sẽ còn cập nhật thêm nhiều kích thước nam châm và tinh chỉnh cho cảm biến ABL! Mọi người cứ bình luận kích thước nam châm hoặc loại ngàm cảm biến mà bạn muốn dùng nhé. 26/5/23: Thêm các tùy chọn nam châm khác nhau (tất cả vẫn giữ kích thước 5mm). Khác biệt so với mô hình gốc (bản remix này có gì mới): Không còn các góc cạnh sắc nhọn làm cản trở luồng gió (luồng khí thường không thích đi qua các khúc cua gắt). Luồng khí tạo áp suất trực tiếp ngay dưới đầu phun, thay vì vị trí 2mm phía dưới như bản cũ. Có thêm tấm gắn (mounting plate) riêng biệt, nếu dùng CR touch thì bạn chỉ cần dùng nam châm ngắn hơn. Hỗ trợ nhiều kích thước nam châm hơn. Không hỗ trợ các kích thước quạt khác (mình chưa từng thấy quạt 2510 Axial ngoài đời bao giờ). File STEP đầy đủ và chi tiết. Quạt tản nhiệt (radial fan) có áp suất đầu ra không đều trên toàn bộ bề mặt, nên mình đã tối ưu lại để cả hai cửa gió đều có áp suất bằng nhau. Yêu cầu in ấn: Cần dùng support, nhưng ít hơn so với bản gốc. Nên in bằng nhựa ASA, ABS hoặc các loại nhựa chịu nhiệt cao. Có thể dùng PETG, nhưng tuyệt đối không dùng PLA. Khuyên dùng chiều cao lớp in (layer height) nhỏ để luồng gió ít bị nhiễu loạn. Linh kiện cần thiết: 1 quạt 5015 radial 1 quạt 3010 axial Nam châm (tùy theo kiểu bạn chọn) 2 ốc M3 x 20 để gắn quạt 5015 4 ốc M3 x 12 để gắn quạt 3010 Lắp đặt: Lắp 8 viên nam châm vào, nên lắp kiểu ép vừa khít (press fit). Đảm bảo các viên nam châm đặt đúng chiều để hút nhau (ví dụ: phần nắp có cực N và phần khung có cực S). Tháo nắp để tiếp cận cụm đầu phun. Tháo hai ốc giữ cụm đầu phun. Lắp tấm gắn vào vị trí của cụm đầu phun, trượt qua hai trụ đỡ. Lắp lại cụm đầu phun. Đấu dây cho hai quạt mới. Lắp quạt vào nắp. Trượt phần nắp vào. * Đảm bảo nắp nằm cao hơn phần đáy đầu phun một chút. Nếu nắp nằm thấp hơn đầu phun, bạn sẽ cần làm một khung gắn mới để hạ thấp nó xuống.
