Tấm bảng điều khiển Flaps (cánh tà) cho Airbus A320

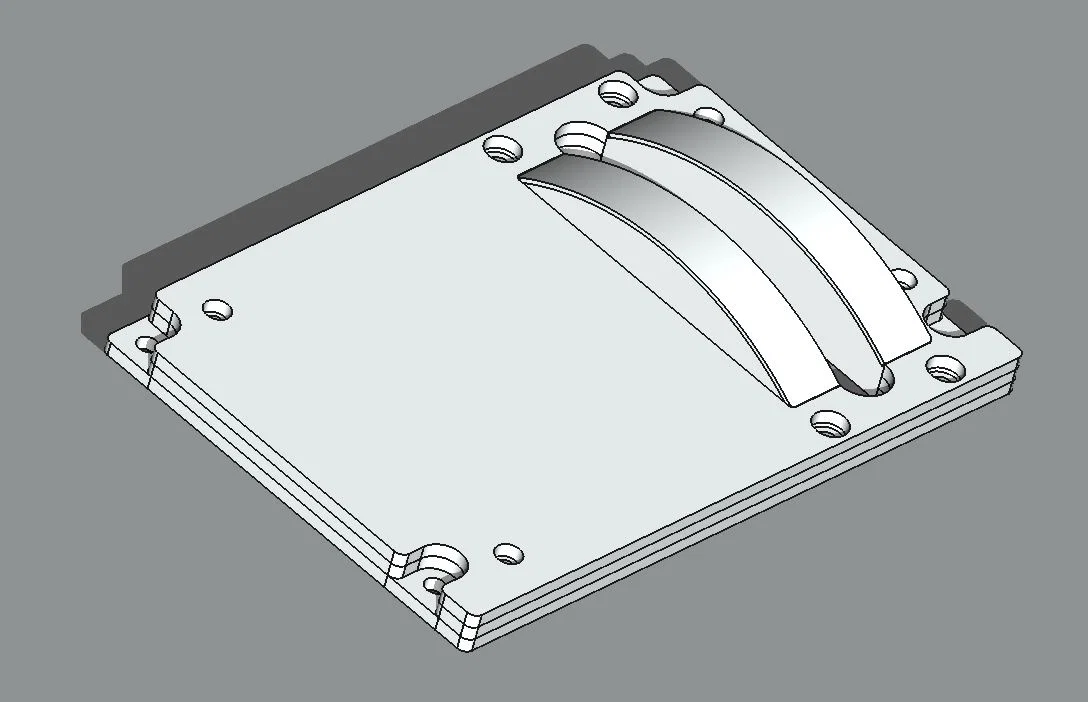

Mô hình tấm Flaps (cánh tà) Airbus A320 với độ chính xác về kích thước khá tốt, được thiết kế để vừa với phần Pedestal kích thước chuẩn Skalarki. Kích thước tấm là 148.5mm x 100mm. Đây là giải pháp giải quyết vấn đề làm sao để khắc ký hiệu vị trí trên bề mặt cong.

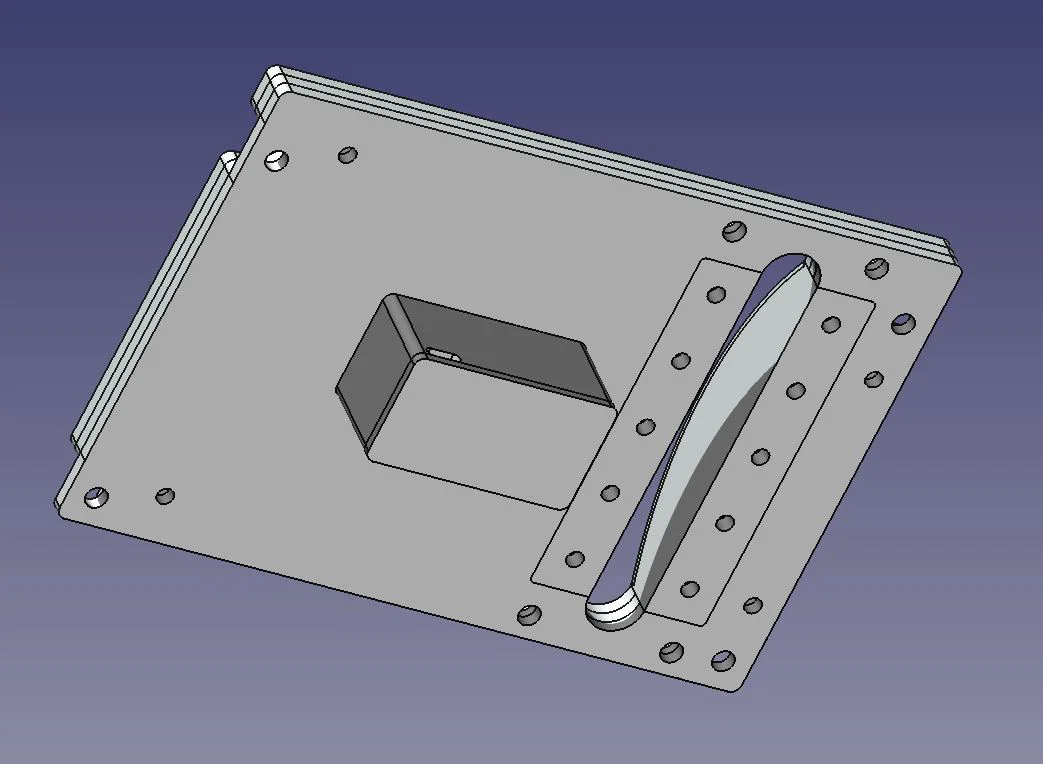

Tấm bảng gồm 3 lớp được thiết kế để cắt từ acrylic đúc 3mm, nhưng bạn hoàn toàn có thể in 3D nếu không cần tính năng chiếu sáng nền (cung cấp cả file DXF và STL). Lớp trên là acrylic trắng 3mm, lớp giữa là acrylic trong suốt mờ 3mm và lớp dưới là acrylic trong suốt 3mm. Các lớp này được thiết kế để dán lại với nhau trước khi sơn và khắc.

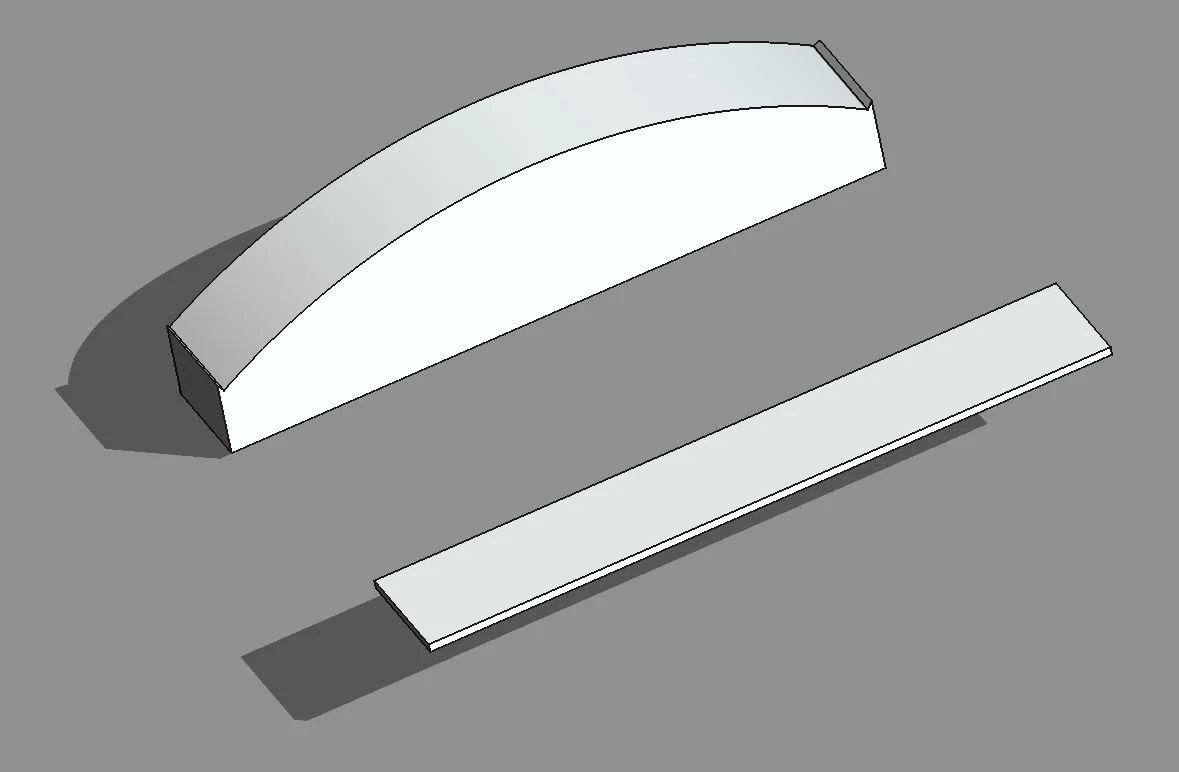

Cung đo đòn bẩy được thiết kế để in bằng nhựa PETG trong suốt, infill 100% rồi dán cố định để làm sáng ký hiệu vị trí. Bề mặt trên nên được che chắn kỹ trước khi sơn. Các lỗ ở mặt dưới dùng để gắn đèn LED trắng ấm 3mm. Phần cung có một rãnh nhỏ để đặt ký hiệu.

Phần ký hiệu được tạo bằng cách sơn và khắc trên tấm acrylic trắng phẳng 1mm (có kèm file DXF), sau đó uốn cong quanh cung và dán cố định. Vì acrylic trắng 1mm hơi khó tìm nên tôi đã dùng máy CNC để bào từ tấm 3mm.

Có kèm theo mô hình hộp đèn nhỏ dành cho đèn LED để chiếu sáng nhãn "FLAPS", giúp tránh rò rỉ ánh sáng qua khe cắm đòn bẩy. Bạn có thể in bằng bất kỳ loại nhựa PLA nào.

Các file .SVG dùng để khắc nhãn "FLAPS" và ký hiệu vị trí bên trái/phải cũng được cung cấp đầy đủ.

Thiết kế này được tối ưu để hoạt động cùng với cơ chế Flaps của tôi tại đây:
