Cánh tay mở rộng cho bàn làm việc MFT3

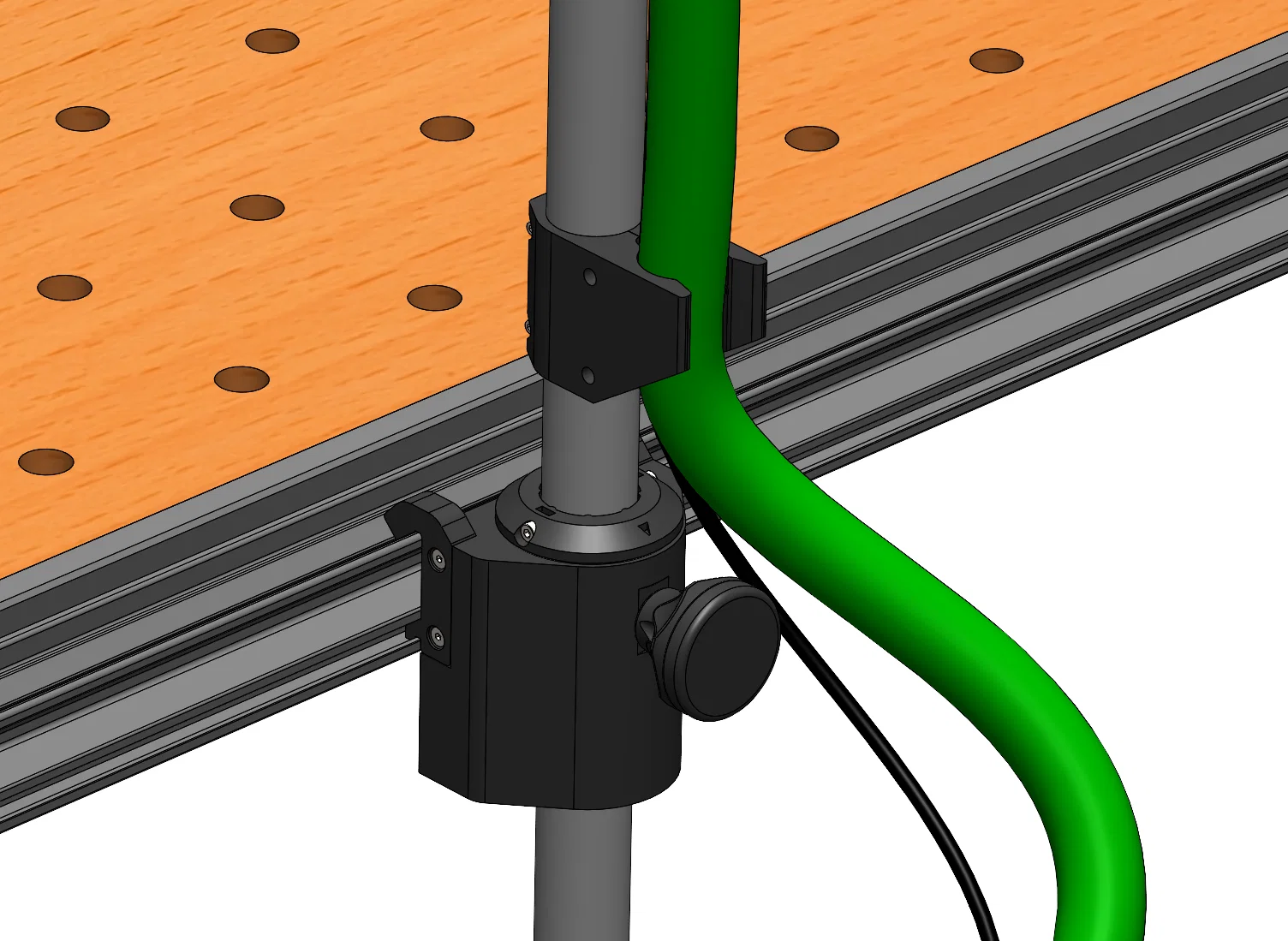

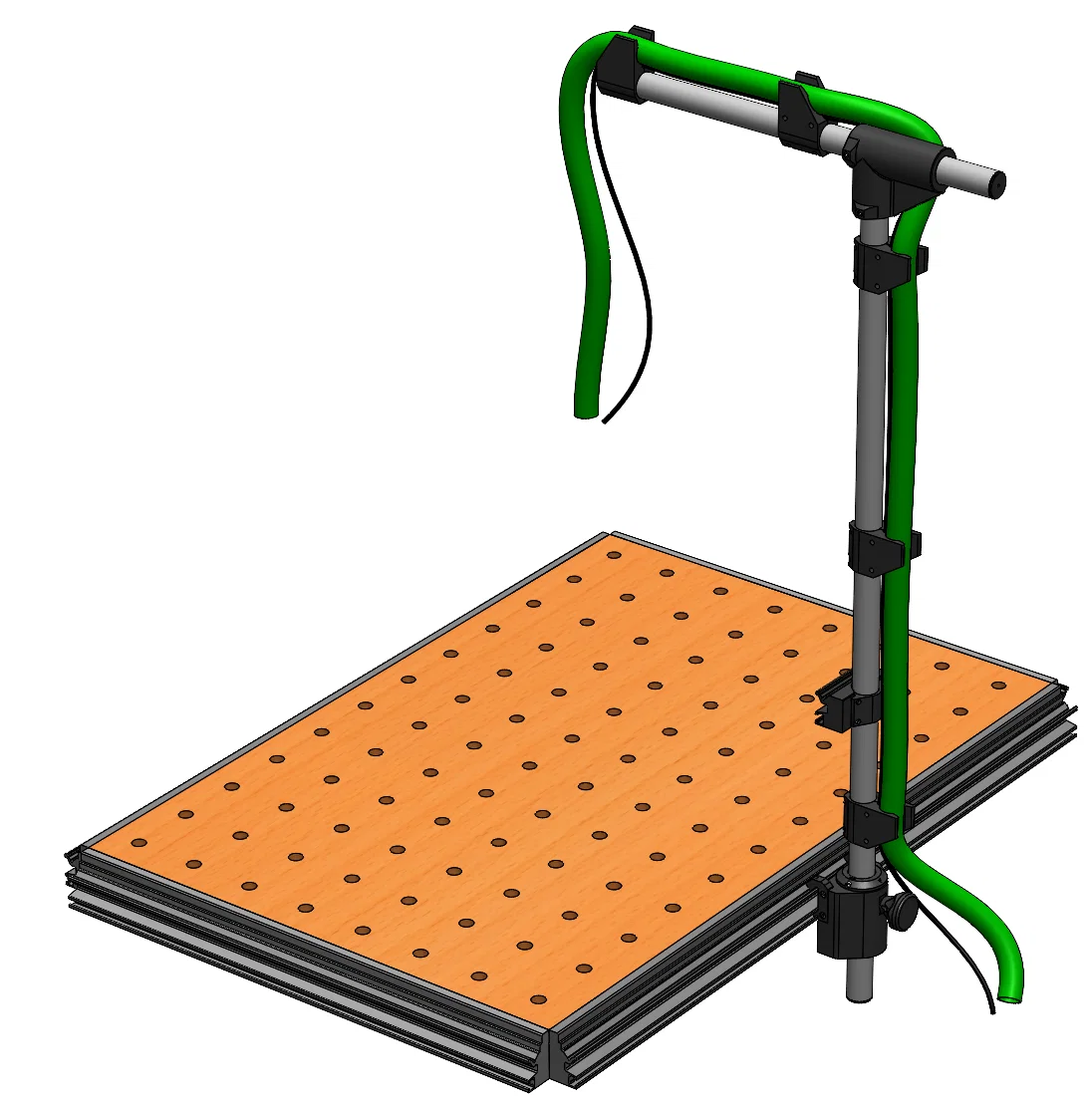

Thiết kế cánh tay mở rộng giúp giữ ống hút bụi và dây máy chà nhám tránh xa bề mặt đang chà hoặc các cạnh của bàn làm việc.

Chức năng:

• Giá đỡ ống và dây cáp
• Cánh tay xoay 140°
• Kết nối rãnh trượt (Slot nut) tách rời

Linh kiện cần thiết:

• Ống thép hoặc nhôm D35/D32mm – 1200mm
• Ống thép hoặc nhôm D35/D32mm – 600mm
• 4x ốc M4 x 20 10642
• 6x ốc M4x10 ISO 4762
• 6x đai ốc M4 ISO 4032
• 24x ốc M3 x 16 ISO 4762
• 2x ốc M3 x 12 ISO 10642
• 1x ốc M6 x 25 ISO 4762
• 1x đai ốc M6 ISO 4032

Hướng dẫn lắp ráp:

Lắp ráp đế

• 1x đai ốc M6 ISO 4032
• 4x ốc M4 x 20 10642

Lắp ráp trục xoay ống

• 2x ốc M4x10 ISO 4762
• 2x đai ốc M4 ISO 4032

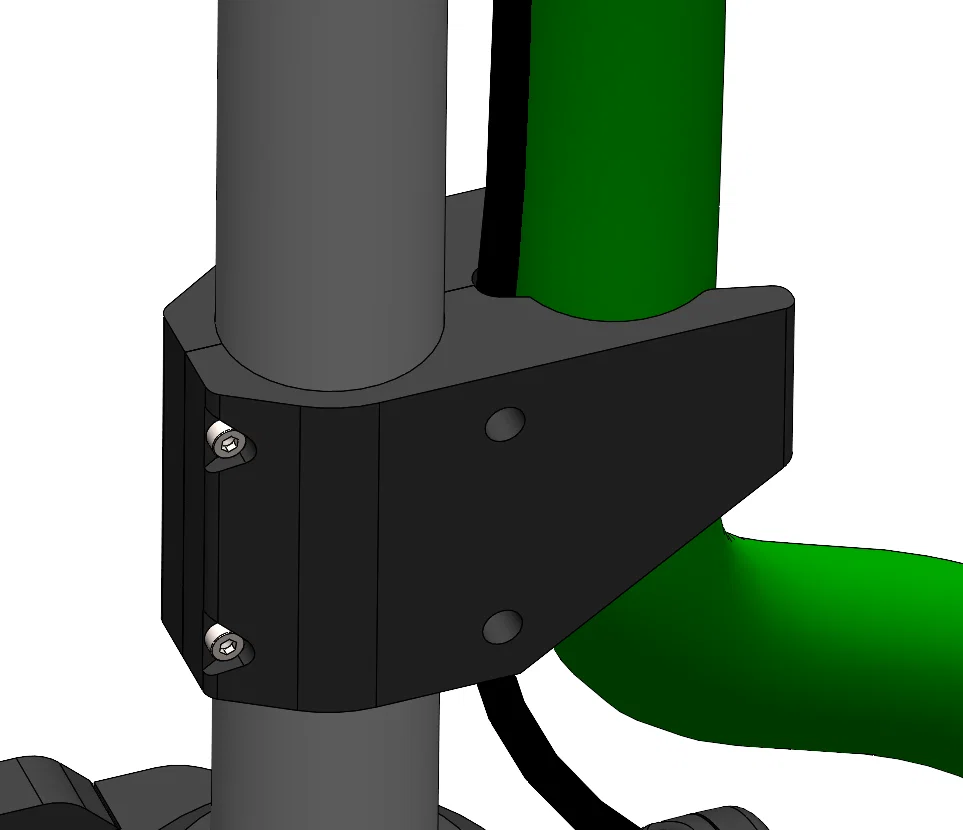

Lắp ráp giá đỡ ống & cáp

• 4x ốc M3 x 16 ISO 4762

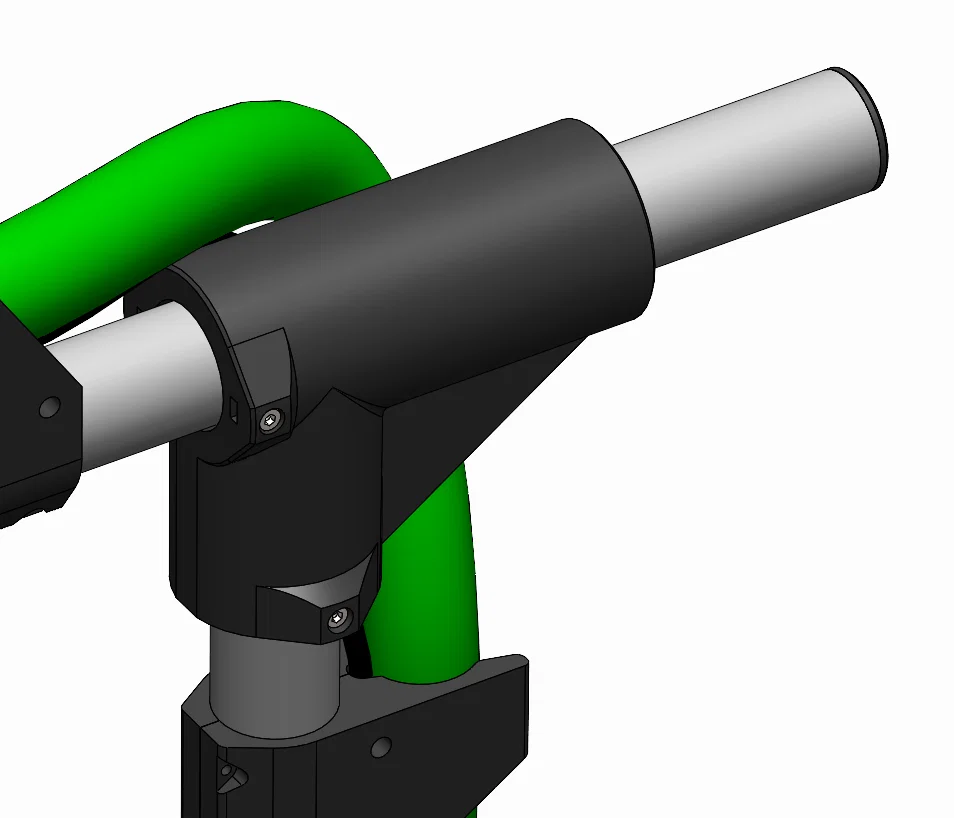

Lắp ráp đầu nối ống vuông

• 4x đai ốc M4 ISO 4032
• 4x ốc M3 x 16 ISO 4762

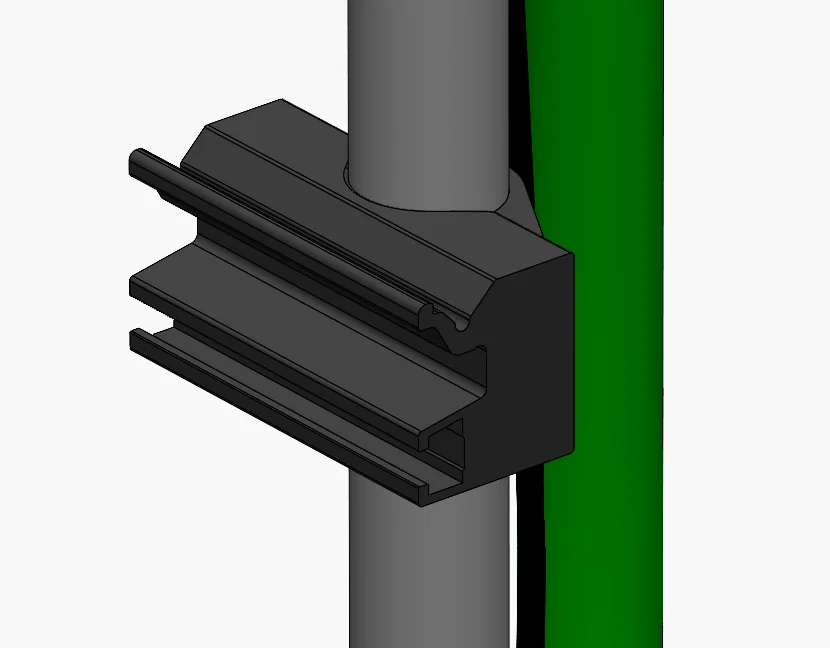

Lắp ráp rãnh trượt (Slot nut)

• 4x ốc M3 x 16 ISO 4762

Lắp ráp ống kẹp (Clamping sleeve)

• 2x ốc M3 x 12 ISO 10642
• 1x ốc M6 x 25 ISO 4762

Lắp ráp hoàn thiện cánh tay và đế
