Bộ núm thay thế chốt cửa cho máy sấy nhựa Eibos Easdry

Nếu mọi người thấy bản thiết kế này hữu ích, hãy chia sẻ một "Make" hoặc để lại bình luận nhé. Được nhìn thấy thành quả của mình được người khác sử dụng là một niềm vui lớn, và điều đó giúp mình có thêm động lực để cải tiến những thiết kế tiếp theo. Nếu không có phản hồi, mình thường chỉ dừng lại ở đó và chuyển sang dự án mới.

TLDR: Mình mới mua một máy sấy nhựa filament. Cái dây rút để mở chốt cửa bị đứt ngay lần đầu sử dụng. Mình đã thiết kế và lắp một cái núm xoay thay thế (mà theo mình đây mới là cách thiết kế hợp lý ngay từ đầu).

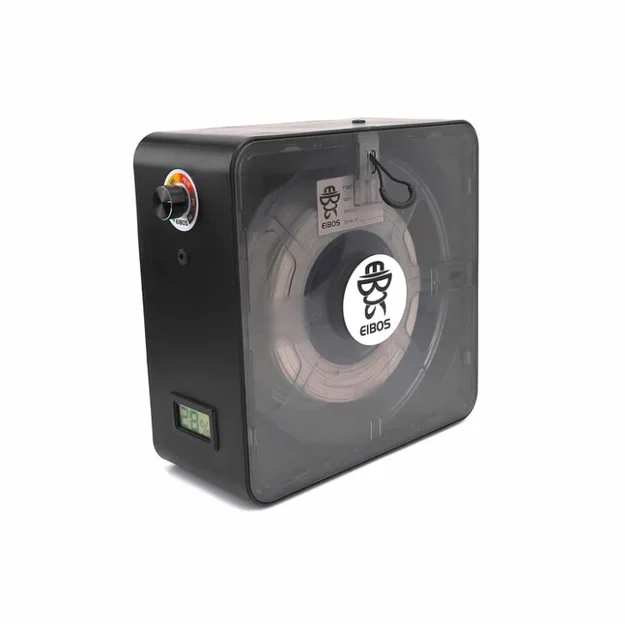

Hôm nay, mình vừa nhận được máy sấy filament Eibos Easdry mới toanh. Mình đã xem qua các video và biết trước là phần chốt cửa của nó không được chắc chắn lắm. Nhưng mình không ngờ là ngay những lần thử mở cửa đầu tiên, cái dây rút được thiết kế tệ hại đó đã đứt lìa ngay lập tức. Đúng là như vậy đấy.

Nghĩa là, chưa kịp mở cửa lần nào thì máy đã cần sửa chữa rồi. Mình không tài nào hiểu nổi họ gắn cái dây đó vào kiểu gì, nên hoặc là trả hàng, hoặc là tự sửa. Sau khi đã đợi 3 ngày để nhận hàng, lại thấy thiết kế chốt cửa quá tệ, sợ đổi cái mới về lại bị y hệt, nên mình quyết định tự khắc phục tại nhà.

Bỏ qua cái dây rút rẻ tiền đó, thì cơ chế chốt bên trong nắp thực ra cũng không tệ. Mình đoán là từ cái lỗ nhỏ trên chốt lò xo, họ đã dùng kiểu nút chặn gì đó để giữ cái dây chết tiệt kia lại. Cửa máy sấy của mình bị kít quá, nên mình không muốn bắt chước cách làm đó vì sợ nó sẽ sớm hỏng tiếp. Thế là mình chọn một hướng khác.

Mình dùng một con ốc lục giác M4 dài 18mm (16mm cũng được), vặn con ốc vào cái lỗ nhỏ của chốt để tự tạo ren vào phần nhựa. Công đoạn mồi ren là khó nhất, mình phải vừa ấn mạnh vừa xoay: vặn nửa vòng tới, nửa vòng lui, cứ thế lặp đi lặp lại để cắt ren vào nhựa (bên trong không còn đủ chỗ để dùng taro ren chuyên dụng nên con ốc phải tự làm việc đó).

Khi ốc đã đủ sâu và bám chắc, mình tiếp tục vừa vặn vừa kiểm tra xem chốt còn hoạt động được không, cho đến khi đầu ốc chạm vào mặt sau của cửa và làm kẹt chốt.

Nói thêm là cửa máy có thiết kế như kính hai lớp với khoảng không ở giữa, và cái chốt nằm trong một khu vực kín. Sau khi vặn hết cỡ, mình nới lỏng ra 1/4 vòng và thử chốt vài lần để đảm bảo nó hoạt động đúng ý. Lúc này, con ốc nhô ra nhìn khá thô, dù nó vẫn hoạt động tốt.

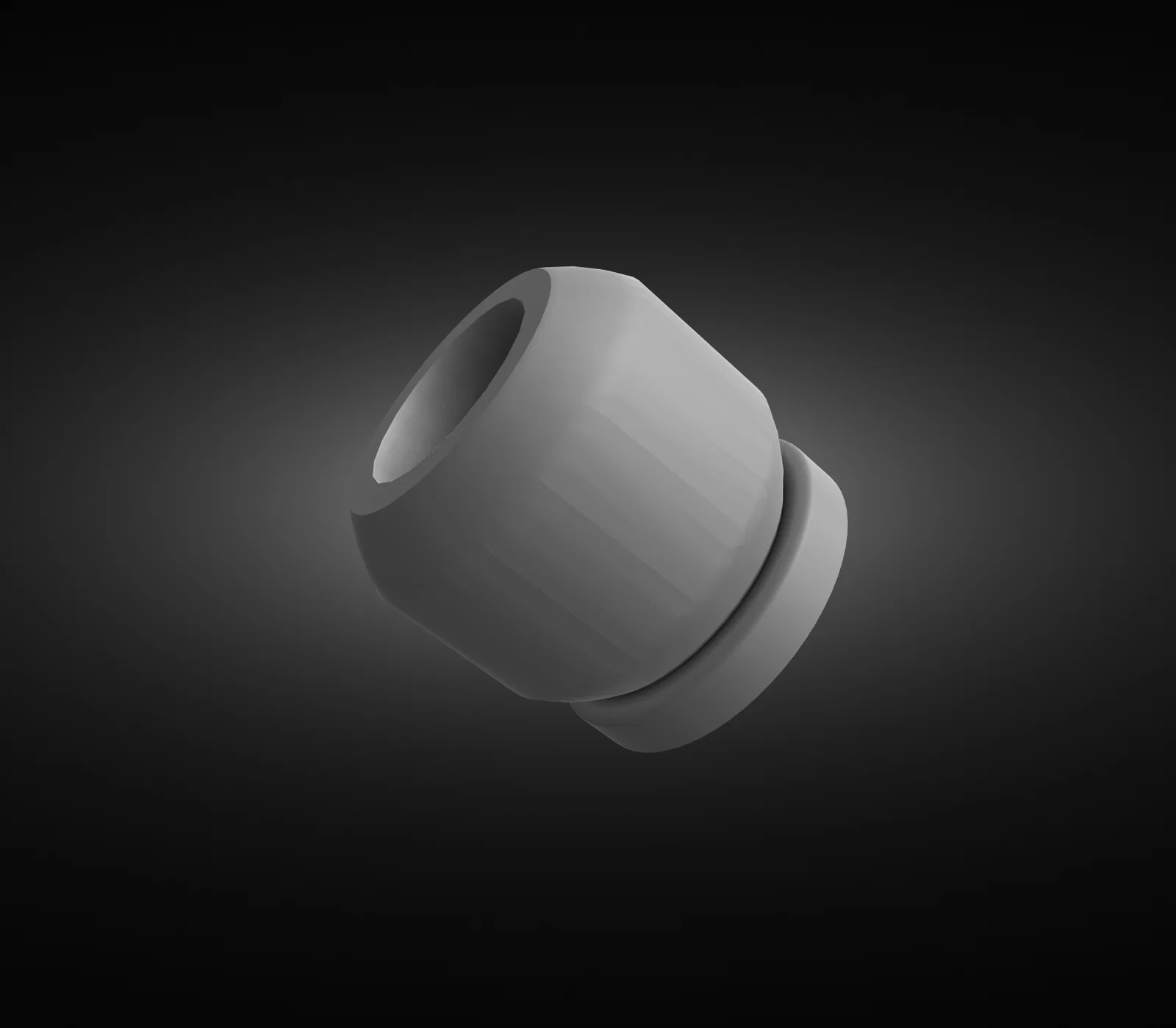

Mình nghĩ nếu làm một cái núm vừa vặn để áp sát vào mặt cửa sẽ giảm bớt lực tác động lên con ốc, nên mình đã đo đạc và vẽ một cái núm đơn giản. In mất 5 phút và bùm! Tốt hơn gấp tỉ lần cái thiết kế gốc (hơi nói quá tí nhưng thật sự là tốt hơn nhiều cái dây nhợ cũ).

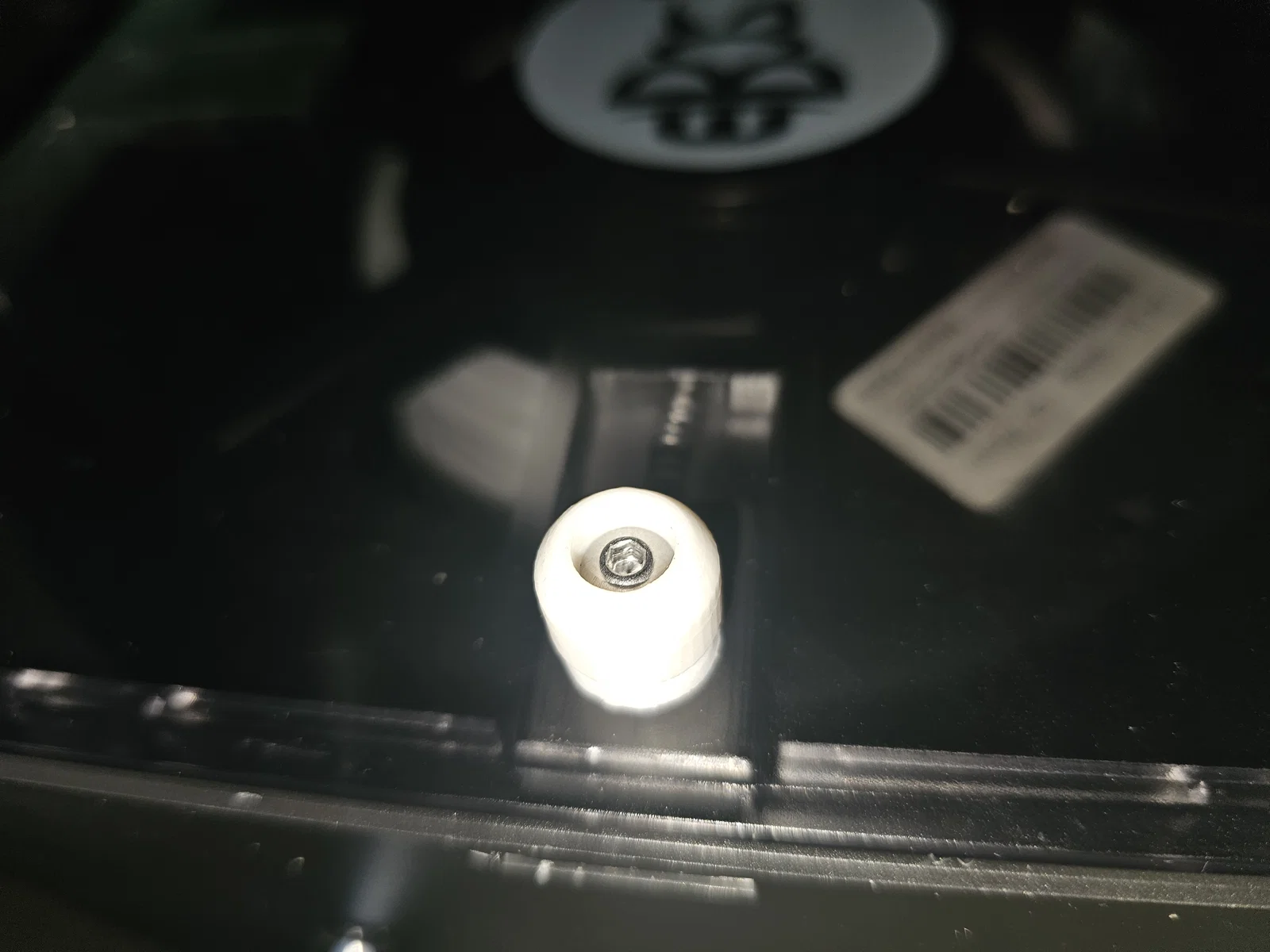

Lồng con ốc qua cái núm vừa in, mình cho thêm một giọt keo vào phần ren. Lưu ý ở bước này, đừng để keo dính chốt vào cánh cửa, chỉ dính ren vào chốt thôi nhé. Nếu không chắc chắn thì cứ bỏ qua keo cũng được, vì thực ra cũng không cần thiết lắm. Sau đó mình vặn lại cho vừa sát mặt cửa rồi nới ra một chút để giảm ma sát, giúp chốt di chuyển linh hoạt. Mình đã thử gạt chốt liên tục trong vài phút để chắc chắn keo không dính vào chỗ không mong muốn. Giờ thì nó rất chắc chắn và đủ cứng cáp để mở cánh cửa vốn bị kít của máy Eibos này.

Một lưu ý nhỏ: Mình cố tình vặn ốc đến mức làm chốt hơi rít một chút. Không đến mức không di chuyển được, nhưng đủ để khi mình mở chốt, nó giữ nguyên trạng thái mở mà không tự bật ngược lại. Lý do là mình muốn tận dụng tối đa phần ren bám vào chốt. Và khi kéo cánh cửa bị kít, lực tác động sẽ trực tiếp mở cửa mà không làm chốt bị tuột ra. Có lẽ mình hơi cầu kỳ, nhưng lúc đó thấy cách này khá hợp lý. Mình nghĩ theo thời gian, điểm tiếp xúc sẽ mòn dần và mọi thứ sẽ trơn tru hơn. Dù sao thì cách sửa chữa "dã chiến" này vẫn rất hiệu quả.

Nhiều người đánh giá Eibos là lựa chọn tốt cho máy sấy filament. Tuy nhiên, nó được sản xuất theo tiêu chí cắt giảm chi phí. Không hẹn giờ, không màn hình xịn (cái màn hình phía trước chỉ là loại đo độ ẩm siêu rẻ tiền như trên eBay, dễ dàng thay thế nhưng nếu lắp quá thấp thì khả năng đọc nhiệt độ không chính xác). Máy nguyên bản cũng không có nhiệt kế để đo nhiệt độ thực tế bên trong. Nhưng dù thiếu các tính năng hào nhoáng, đây vẫn là máy sấy có quạt, và theo mình thì nó vẫn ngon hơn các loại Sunlu V1 và V2.

Cá nhân mình thấy sự đơn giản của máy khá ổn. Chỉ cần vặn núm đến nhiệt độ mong muốn, để đó rồi tắt. Không cần học cách sử dụng các hệ điều hành phức tạp. Bạn cũng có thể in trực tiếp từ trong máy nên nó khá đa năng.

Tóm lại, đây là bản sửa lỗi nhanh cho cái dây rút chốt cửa bị hỏng, đồng thời cải thiện thiết kế tệ hại mà Eibos đã sử dụng.
