Màn hình để bàn hiển thị thông tin Home Assistant cho ESP32

Màn hình hiển thị thông tin Home Assistant để bàn

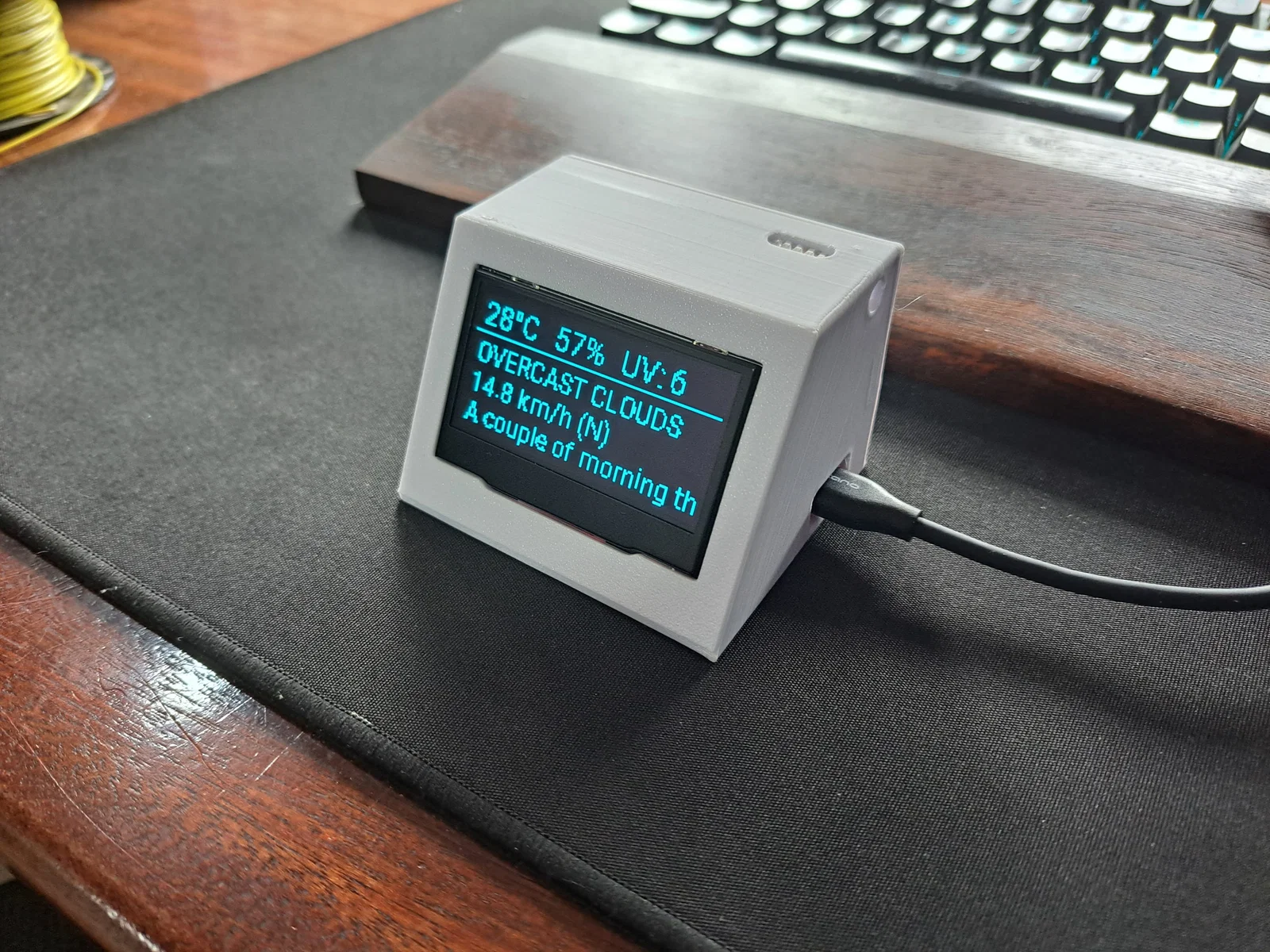

Nếu bạn là người đam mê nhà thông minh và đang sử dụng nền tảng Home Assistant, thì chiếc màn hình hiển thị để bàn này chính là món đồ chơi công nghệ không thể thiếu. Thiết bị này được thiết kế nhỏ gọn, tinh tế, giúp bạn theo dõi nhanh các thông số từ hệ thống smart home của mình như nhiệt độ, độ ẩm, hoặc các cảnh báo quan trọng ngay trên bàn làm việc mà không cần phải mở điện thoại. Với sự kết hợp giữa ESP32 và màn hình OLED 2.42 inch, bạn sẽ có một bảng điều khiển thông tin cực kỳ trực quan và hữu ích ngay trong tầm mắt.

Sản phẩm này được thiết kế tối ưu cho in 3D với cơ chế snap-fit (khớp nối) chắc chắn cho phần màn hình và nắp lưng, giúp việc lắp ráp trở nên dễ dàng mà không cần quá nhiều dụng cụ phức tạp. Bạn chỉ cần sử dụng thêm vít M2 để cố định bo mạch ESP32 vào bên trong khung máy. Một điểm cộng lớn là thiết kế này cho phép bạn đi dây cáp từ cả hai phía trái hoặc phải tùy theo cách bố trí bàn làm việc của bạn, mang lại sự gọn gàng và thẩm mỹ cao cho không gian cá nhân.

Các tính năng và lưu ý kỹ thuật khi thực hiện dự án này:

• Tương thích hoàn hảo với bo mạch ESP32 v1 dev board, màn hình OLED I2C 2.42 inch và cảm biến DHT22 để đo môi trường.
• Hỗ trợ đi dây linh hoạt: Bạn có thể chọn hướng thoát cáp sang trái hoặc phải để phù hợp với vị trí ổ cắm.
• Lưu ý về in 3D: Thiết kế này cần sử dụng support (hỗ trợ) ở một số vị trí để đạt độ hoàn thiện tốt nhất.
• Cấu hình chân cắm (GPIO): DHT22 kết nối tại GPIO4, SDA kết nối tại GPIO21 và SCL kết nối tại GPIO22.
• Khuyên dùng vật liệu PLA hoặc PETG với độ phân giải lớp in (layer height) từ 0.16mm đến 0.2mm để đảm bảo độ mịn và khớp nối khít nhau.
• Sử dụng vít M2 để cố định bảng mạch bên trong, giúp cấu trúc chắc chắn và bền bỉ hơn khi sử dụng lâu dài.

Đây là một dự án DIY thú vị giúp bạn tận dụng kiến thức điện tử và khả năng in 3D để cá nhân hóa hệ thống nhà thông minh của mình. Việc tự tay lắp ráp và lập trình cho thiết bị này không chỉ mang lại giá trị sử dụng thực tế mà còn là niềm vui lớn cho bất kỳ ai yêu thích công nghệ.
