Bộ chuyển đổi đồng hồ gas (ESP32 digitizer) cho Elster BK-G4 MT

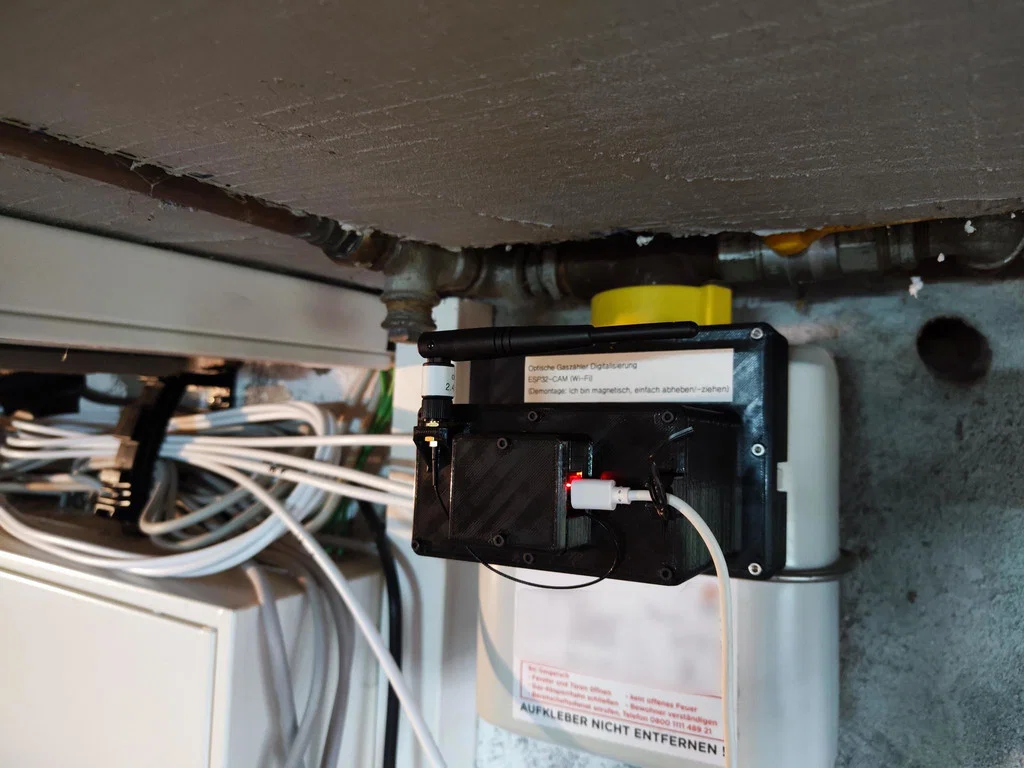

Thiết kế mô-đun gắn ESP32-CAM-MB dành cho đồng hồ gas Elster BK-G4 MT. Đây là bản cải tiến từ thiết kế gốc, yêu cầu thay thế phần đế gắn và sử dụng nam châm cùng ốc cấy M3 để hoàn thiện việc lắp đặt theo dõi chỉ số gas thông minh.
Mô tả
Thiết kế ESP32-CAM-MB của BerHerJohLin rất hay và có tính mô-đun cao, nhưng hiện tại chỉ dành riêng cho dòng Pipersberg G4 RF1 c. Bạn chỉ cần thay thế phần gắn vào đồng hồ gas. Trong trường hợp này, nó đã được thay thế bằng một bộ phận dành riêng cho đồng hồ Elster BK-G4 MT. Hầu hết các linh kiện từ https://www.thingiverse.com/thing:4820301 đều cần phải in - chỉ có file 1_Basisplatte.stl là cần thay thế bằng file STL này. Bạn cần chuẩn bị keo để gắn: 8 viên nam châm 10x2 8 viên nam châm 15x2 Và bạn cũng cần lắp thêm 8 ốc cấy (insert) M3x5.7 (loại của CNC Kitchen hoặc Ruthex). Danh mục: Linh kiện điện tử
