Hộp đựng đạn .22 LR

Cập nhật thiết kế:

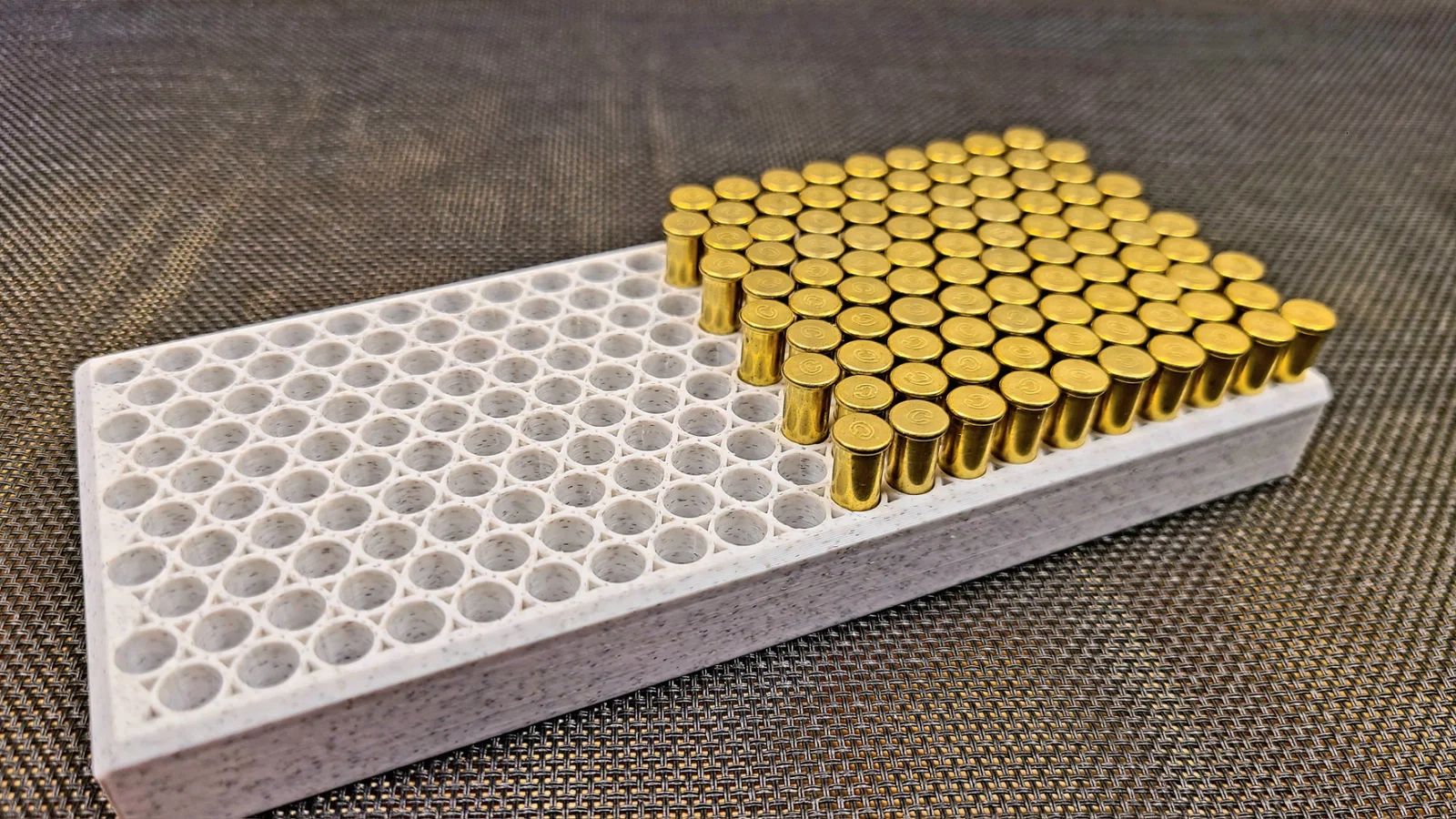

• Đã thêm file “Case insert” với lỗ lục giác mới thay vì lỗ tròn. Việc này giúp cải thiện độ vừa vặn và khả năng in đáng kể. (21/12/24)
• Đã thêm mẫu hộp không có sẵn support để anh em linh hoạt hơn trong việc in ấn. (12/12/24)
• Đã thêm file "Case insert" mới với kích thước lỗ tăng từ 0.24 lên 0.25 dành cho những ai gặp vấn đề về dung sai khi lắp ráp. (01/12/24)

Chi tiết thiết kế:

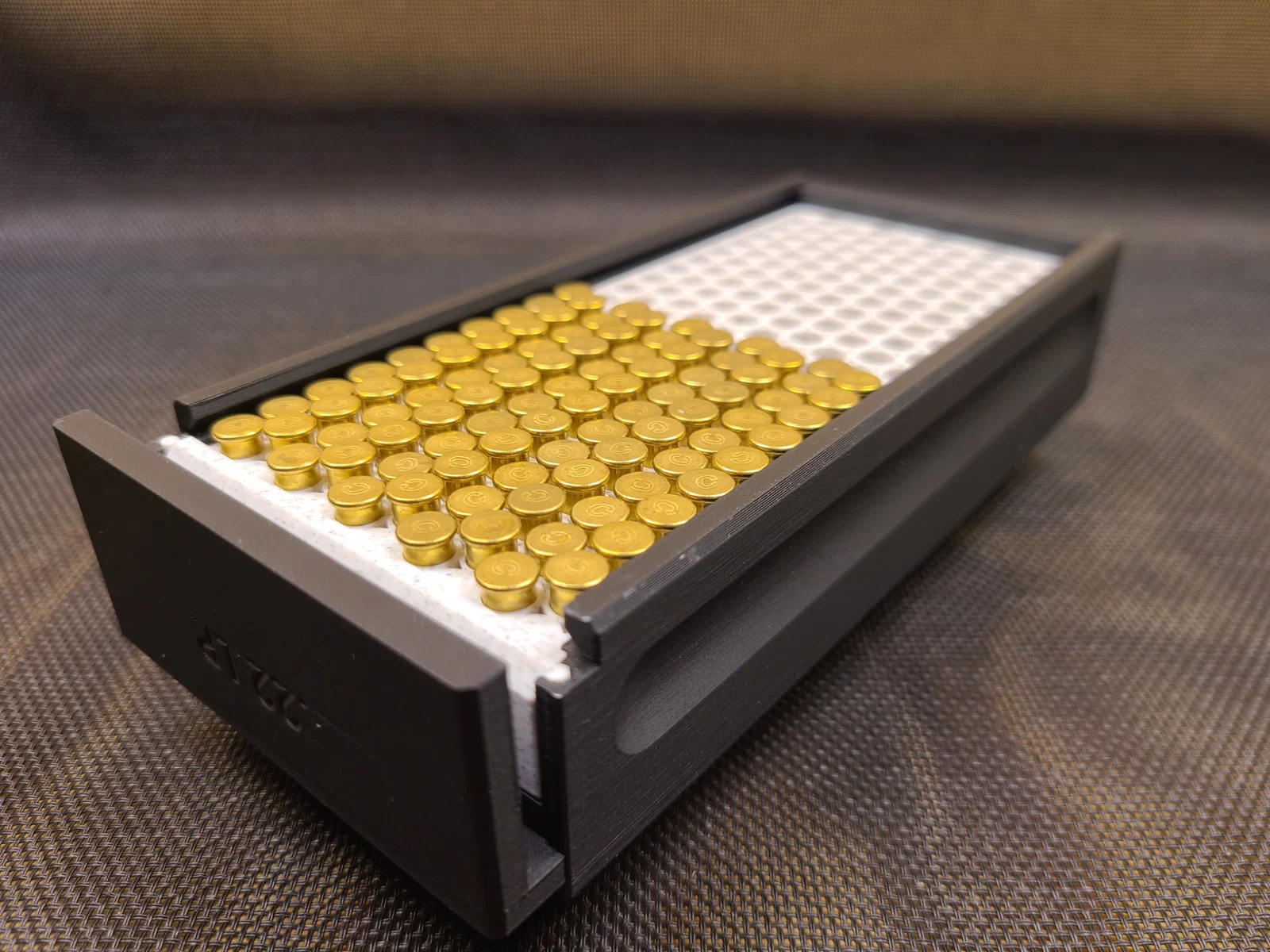

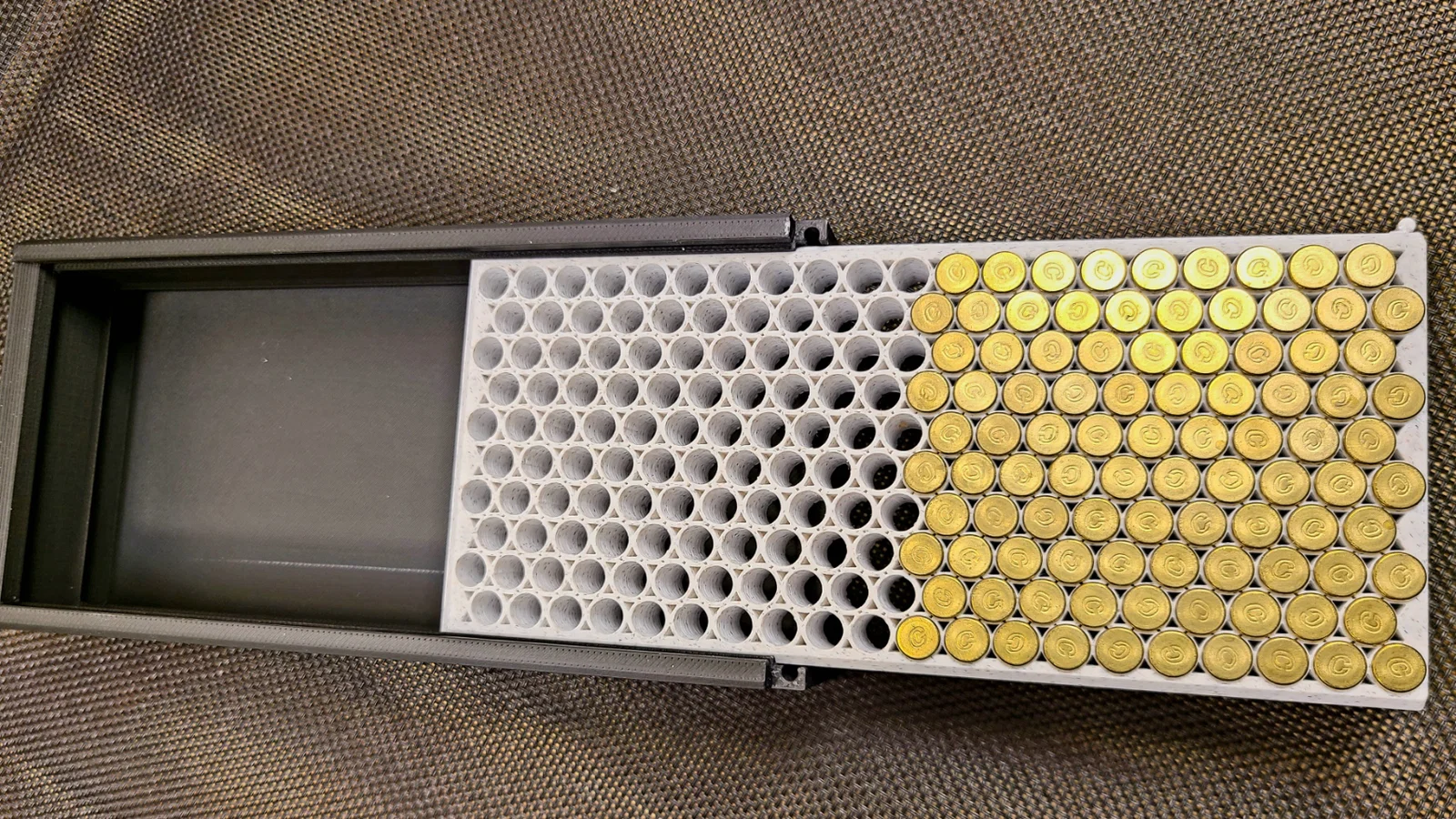

• Sức chứa: Đựng được tối đa 200 viên đạn .22 LR.

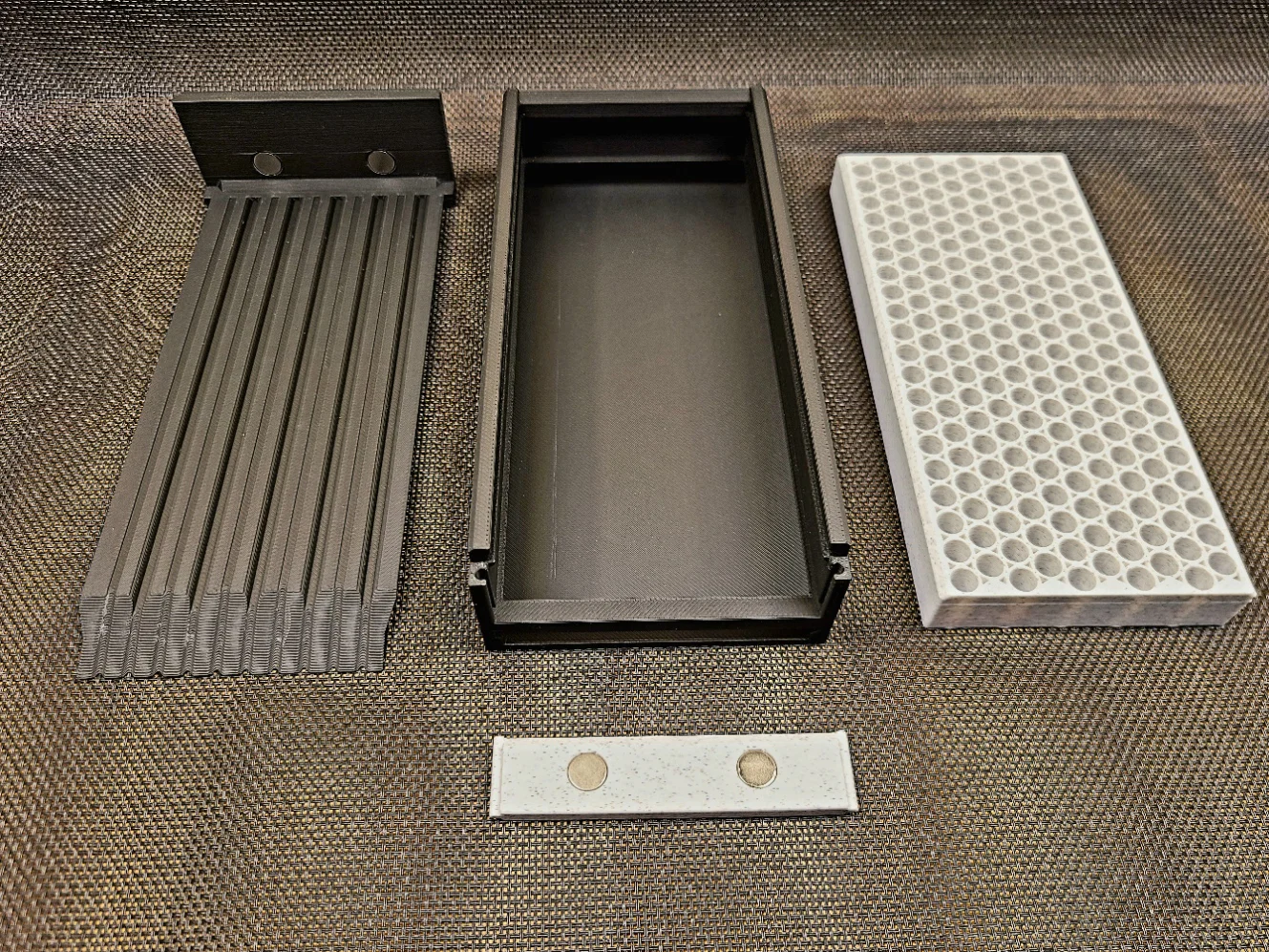

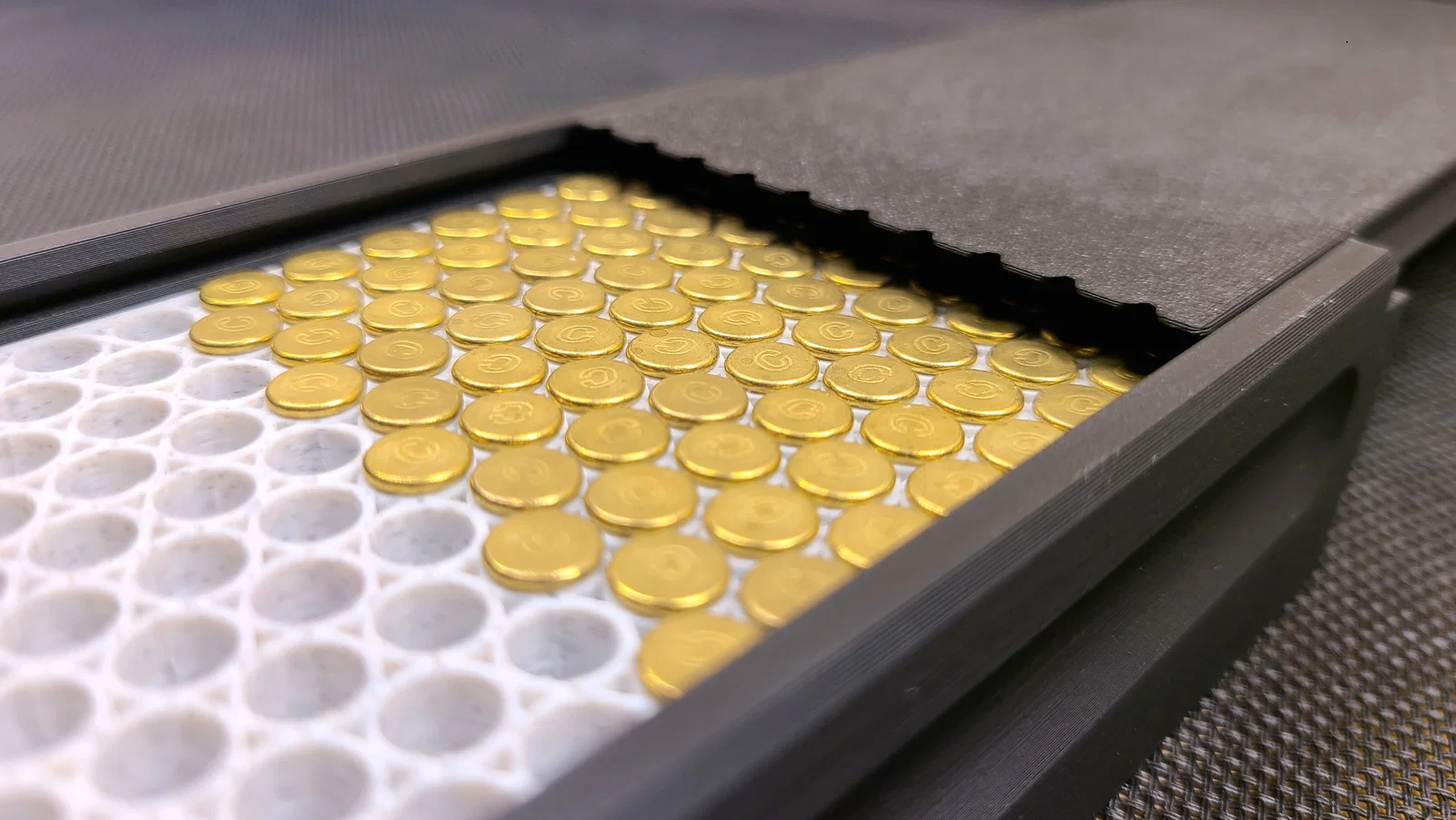

• Thiết kế module: Cho phép thay thế khay bên trong để phù hợp với các loại đạn .22 khác mà không cần in lại toàn bộ hộp.

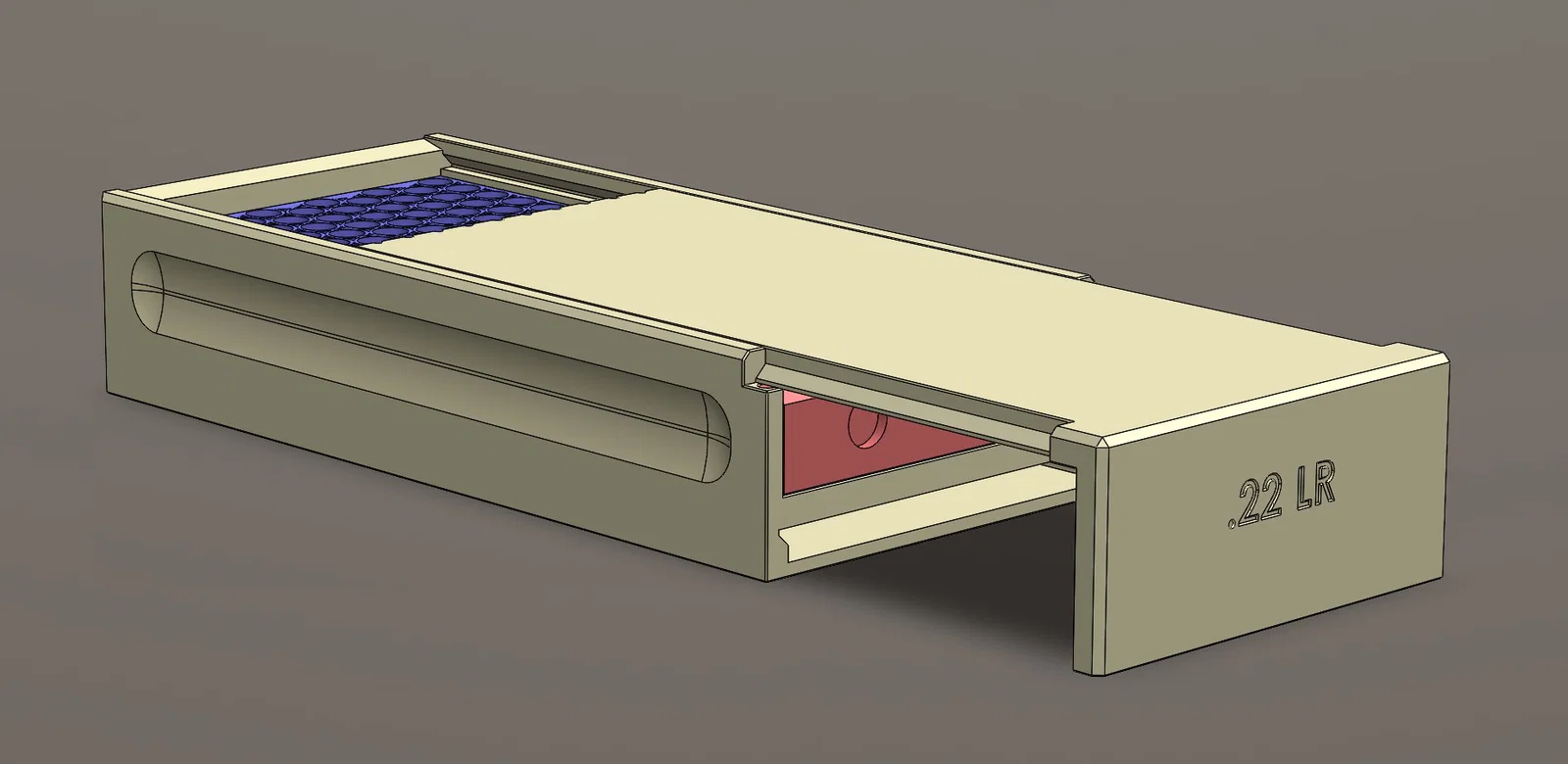

• In không cần support: Mẫu được thiết kế để in mà không cần thêm support rời. Mọi support cần thiết đã được tích hợp sẵn trong file CAD.

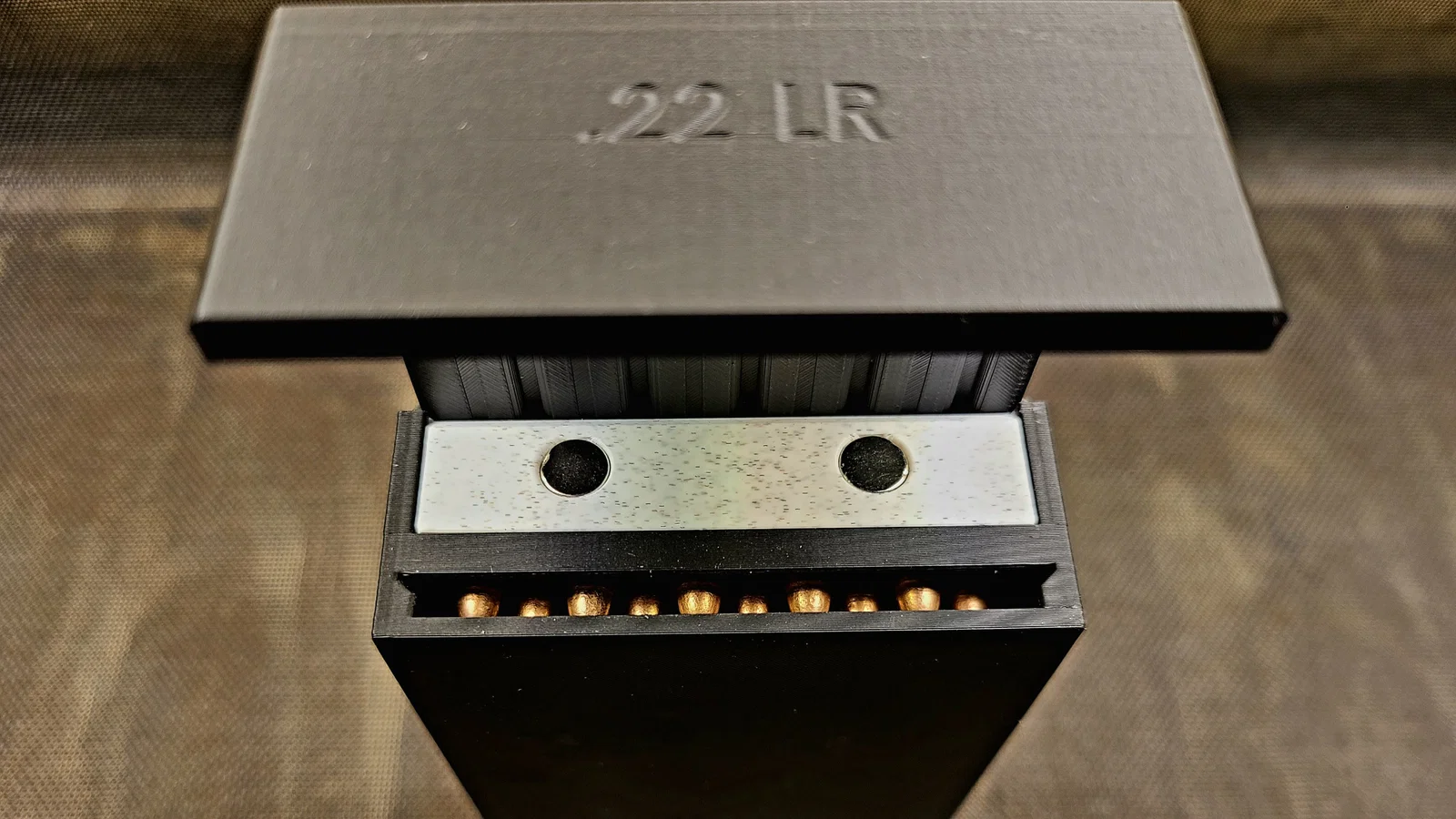

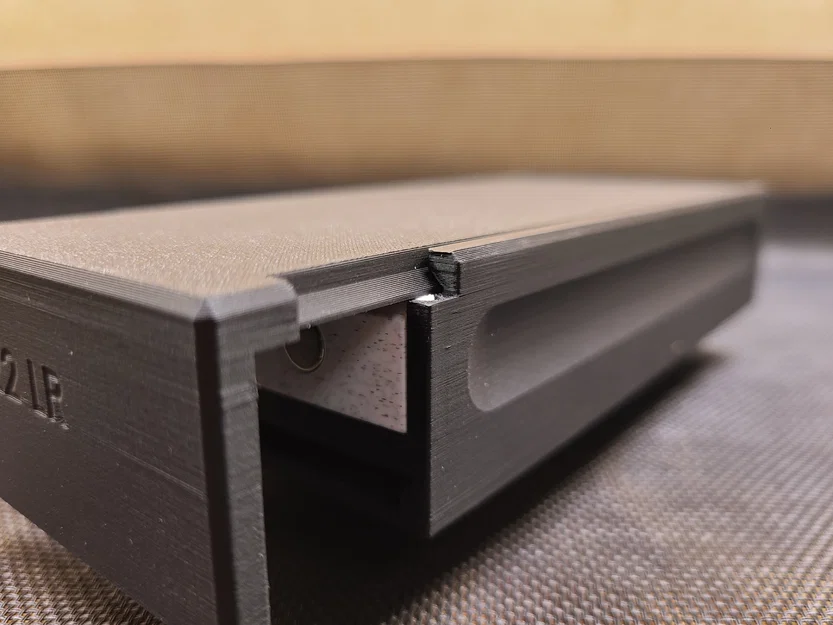

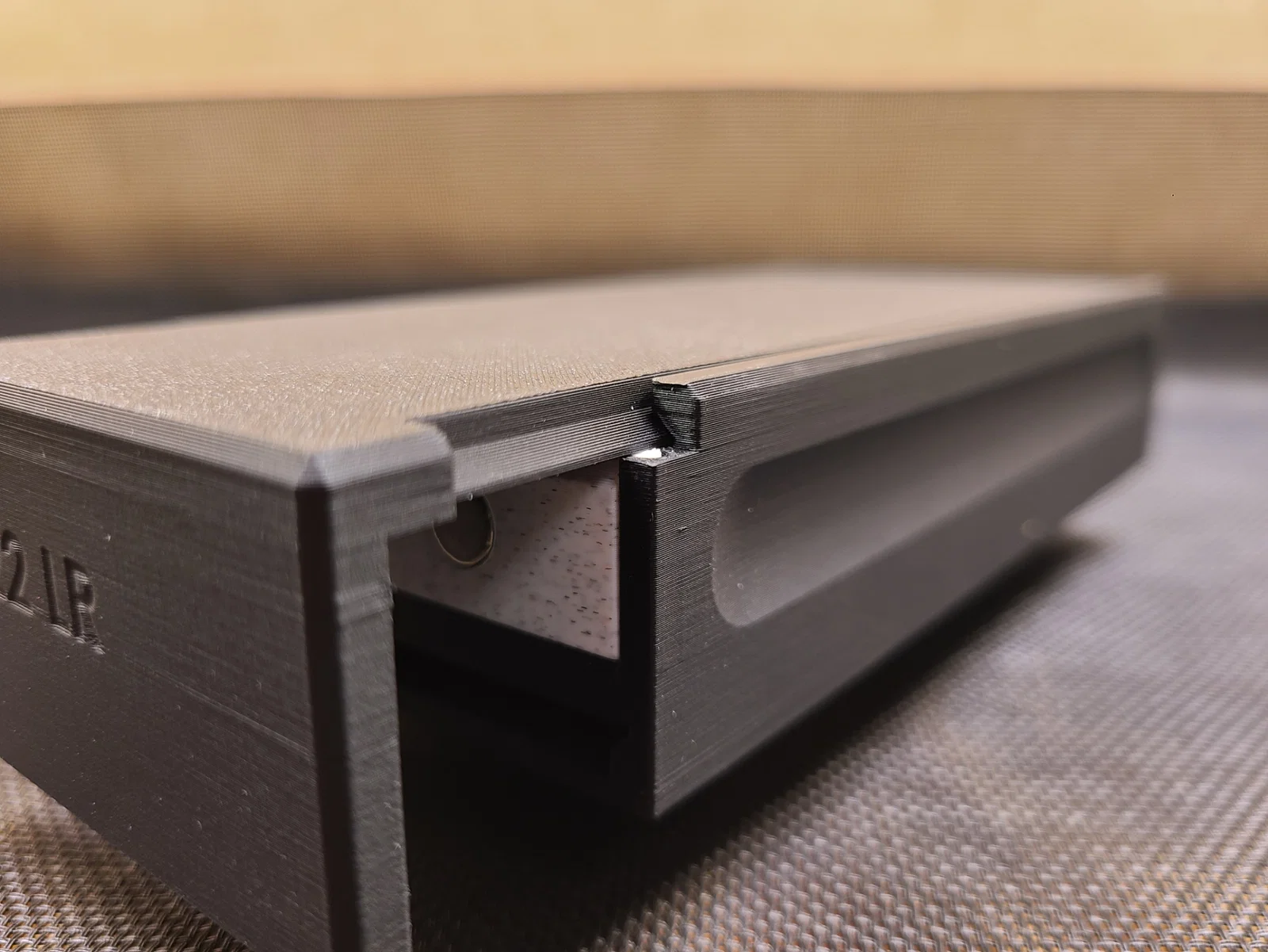

• Giữ nắp bằng nam châm: Nắp hộp được thiết kế để cố định bằng bốn viên nam châm 2x8mm lắp sau khi in.

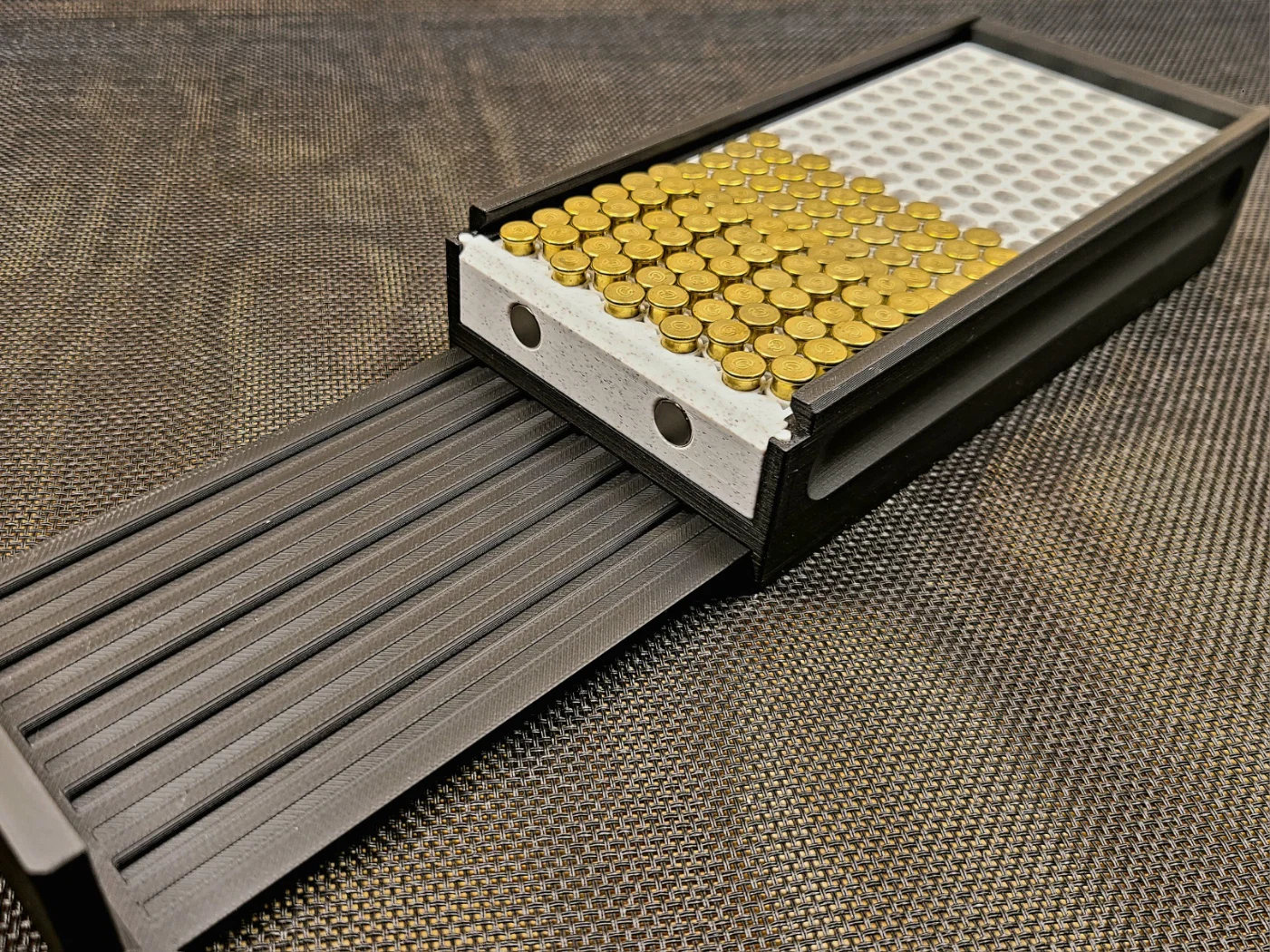

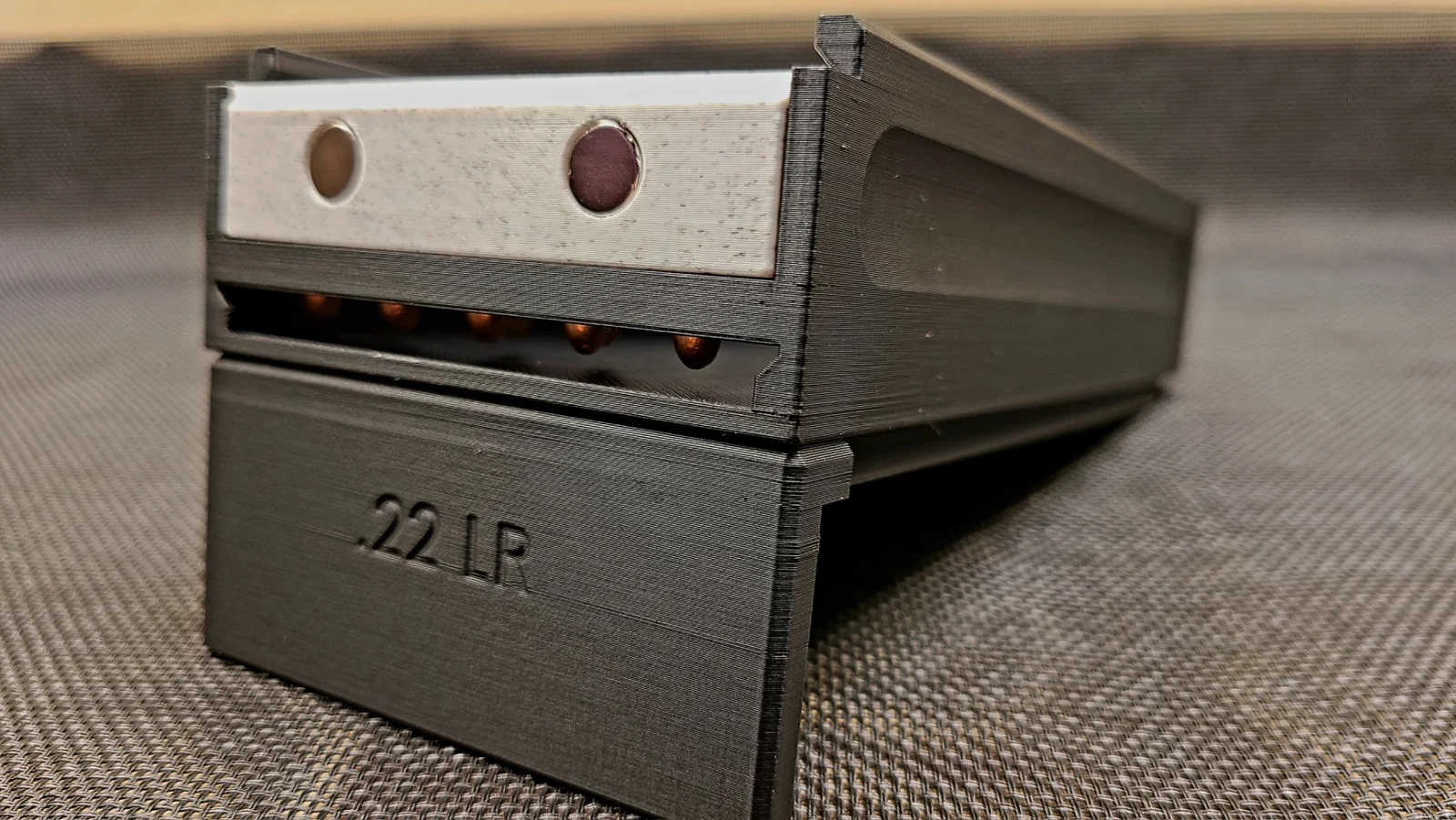

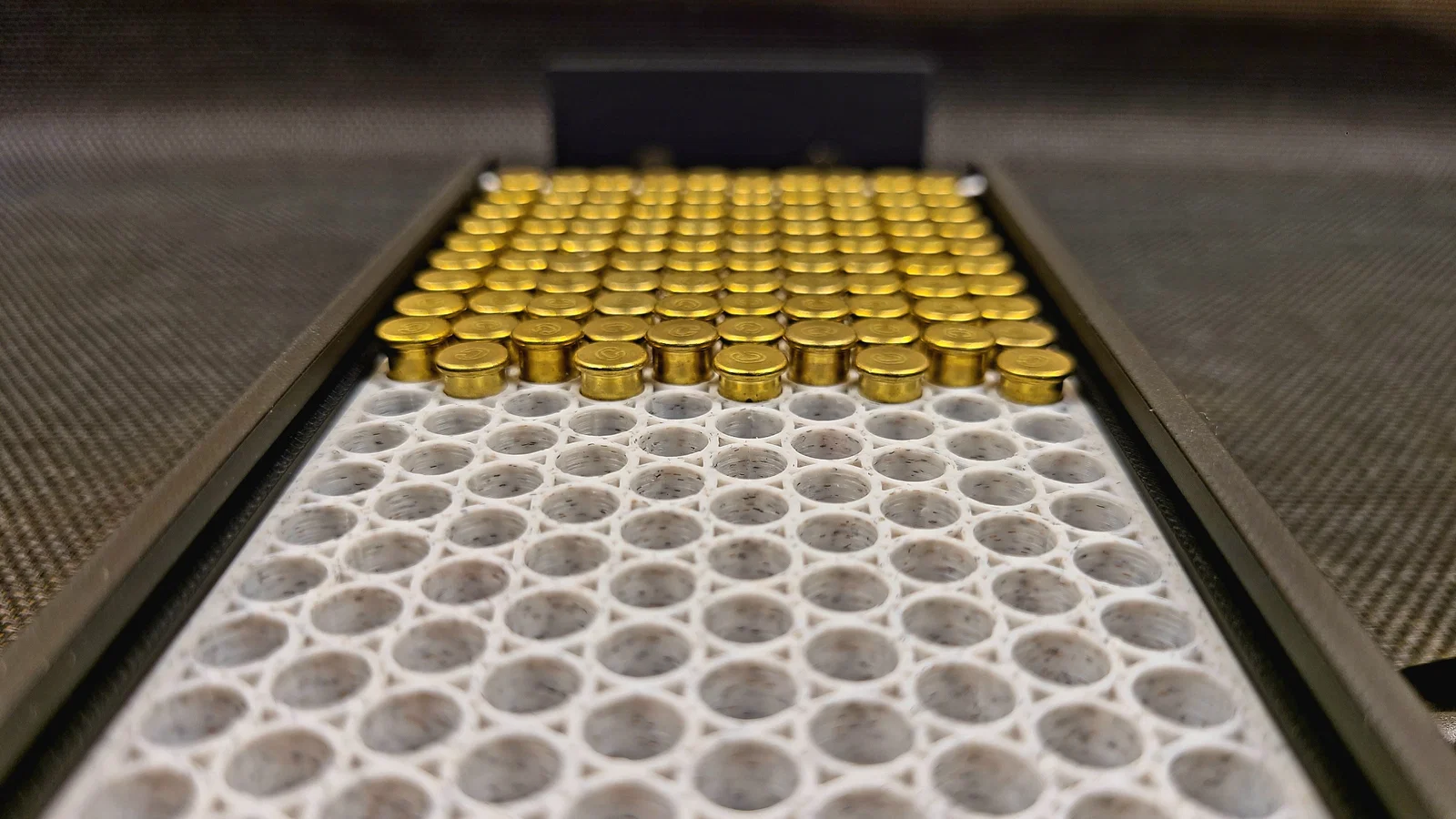

• Cơ chế nâng đạn: Nắp hộp có thể tháo rời và cắm vào đáy, giúp đẩy viên đạn trồi lên để lấy ra dễ dàng hơn. (https://imgur.com/a/F42wNV5)

Thông số in của mình:

• Kích thước nozzle: 0.4 mm
• Chiều cao lớp in (Layer Height): 0.16 mm (Nếu in ở mức 0.2 trở lên sẽ không ổn)
• Chất liệu: Matte PLA

Lưu ý thêm:

• In ở chiều cao lớp từ 0.2 trở lên sẽ làm cho phần support tích hợp sẵn trong thân hộp không hiển thị đúng trong slicer và có thể bị dính chặt vào chi tiết.
• Dung sai cho các lỗ đạn .22 khá khít do giới hạn không gian, tùy vào máy in và cài đặt của bạn mà có thể cần xử lý thủ công một chút để loại bỏ hiện tượng "elephant's foot" quanh lỗ.
