Bộ sưu tập kẹp cơ cấu đàn hồi (Compliant Mechanism Ring Clip Repository)
Khám phá bộ sưu tập kẹp cơ cấu đàn hồi đa năng, hoàn hảo để cố định cáp, bút và dụng cụ. Thiết kế tối ưu cho PETG/ASA, hỗ trợ tốt cho thanh nhôm định hình 2020/3030 và nhiều hệ thống giá treo phổ biến. Tải ngay file 3mf và STEP.
Mô tả
Bộ kẹp cơ cấu đàn hồi (compliant mechanism) dùng để cố định hoặc thay thế trong nhiều dự án khác nhau. Các loại kẹp này giúp giữ gọn gàng cáp, bút, dụng cụ và nhiều vật dụng khác mà bạn muốn treo lên.
Nhật ký cập nhật
2024-12-21
v1.6
Tinh chỉnh thiết lập in cho các biến thể từ a08 đến a30
2022-12-26
v1.5
Thêm kẹp cho thanh nhôm định hình 2020 và 3030
2022-12-18
v1.4
Thêm liên kết đến bản gắn bắt vít
2022-12-11
v1.3
Thêm liên kết tệp STEP
2022-12-10
v1.2
Thêm liên kết đến giá treo Honeycomb Storage Wall và SKÅDIS
2022-12-07
v1.1

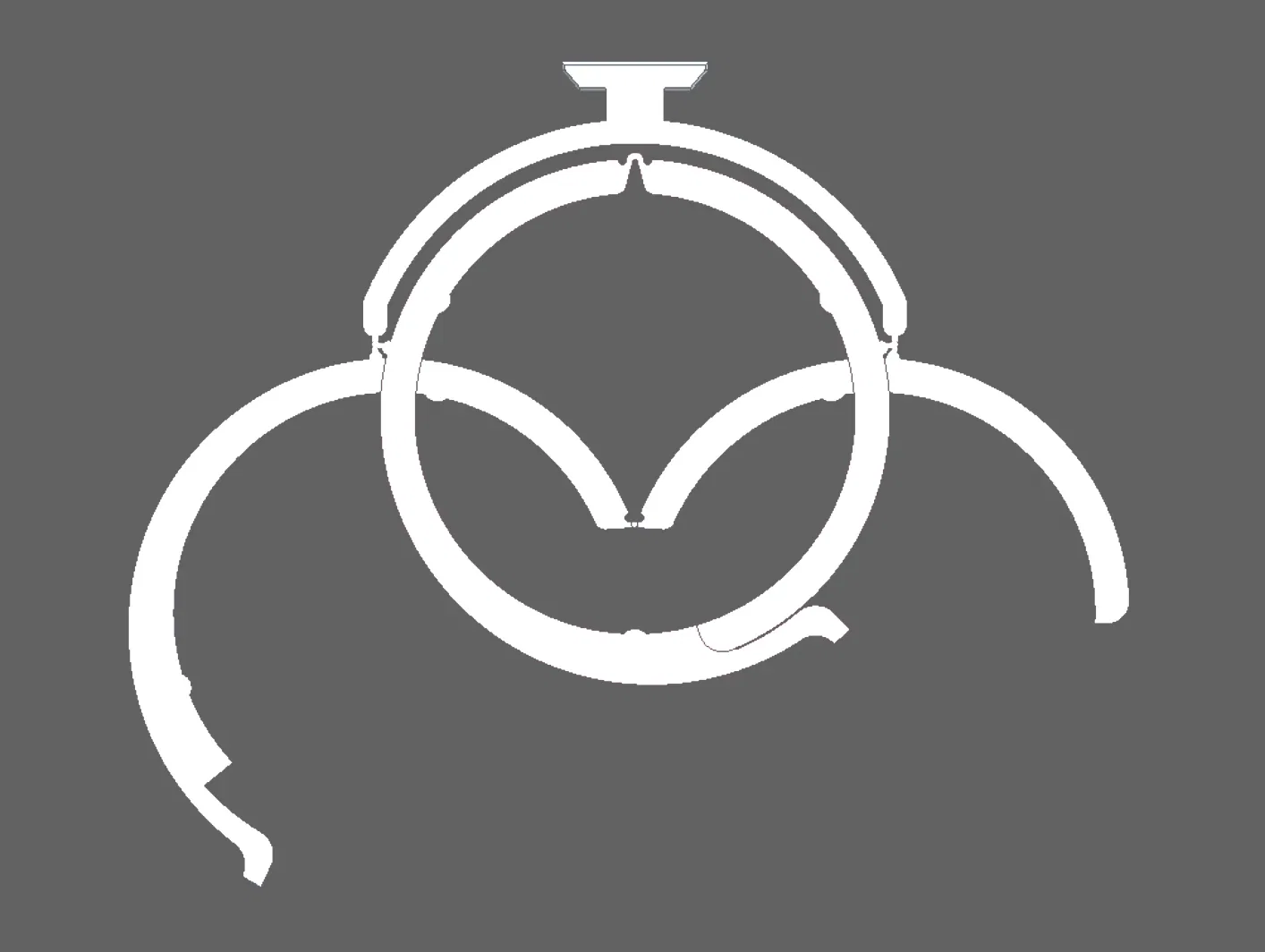

Cải thiện thiết kế guide v0.18, tăng khả năng chịu đựng độ co rút của vật liệu; giảm lực lò xo trên các kẹp lớn hơn
2022-12-04
v1.0
Phát hành bản đầu tiên Ring Clip v0.17 và giá treo tường dùng băng dính

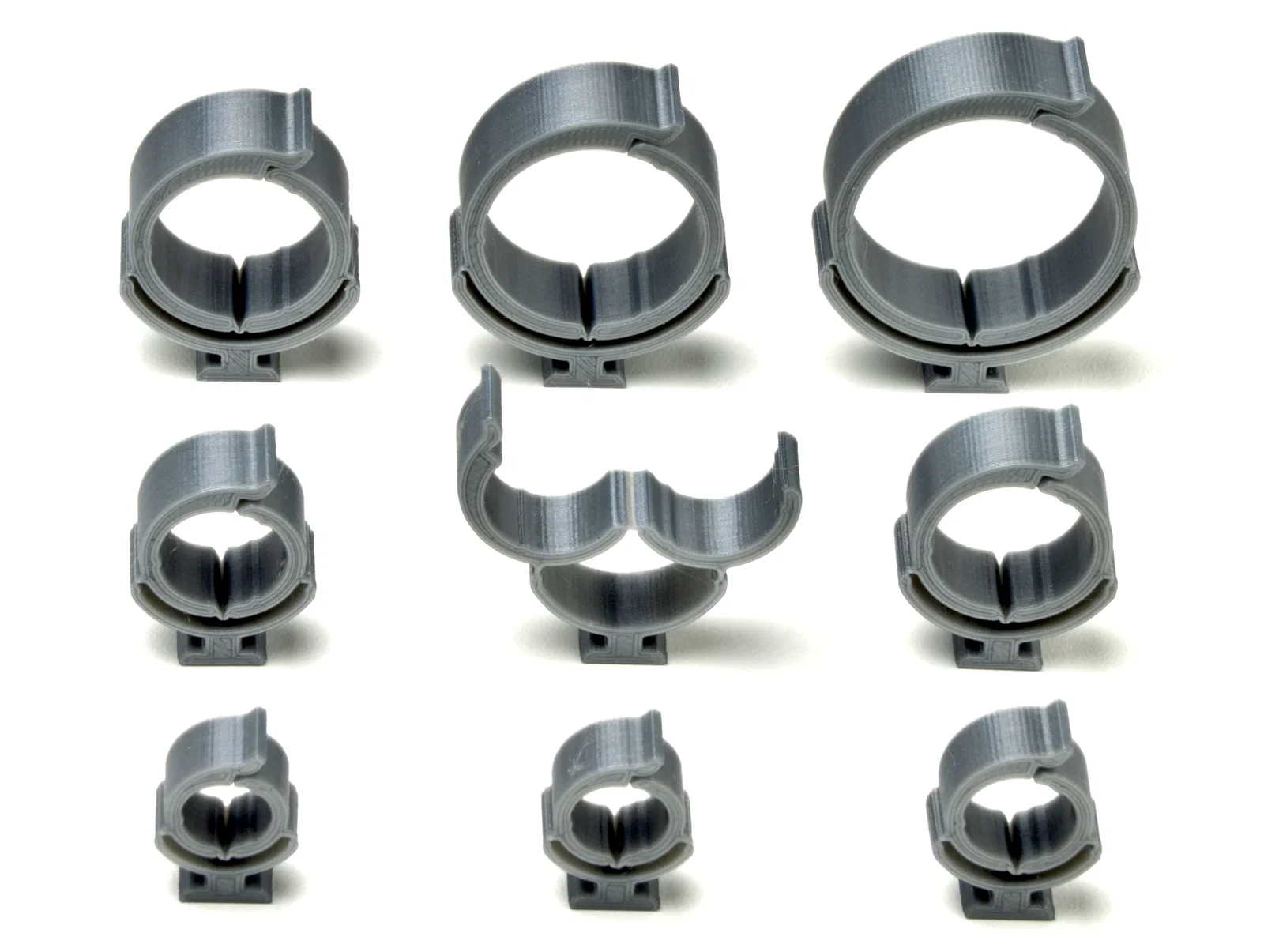

Các biến thể
- guide_1: phù hợp với các giá đỡ liệt kê trong phần ứng dụng
- 20p: phù hợp cho thanh nhôm định hình 20mm '2020' có v-slot, ví dụ như Prusa Mini
- 30p: phù hợp cho thanh nhôm định hình 30mm '3030' có v-slot, ví dụ như Prusa Mk3

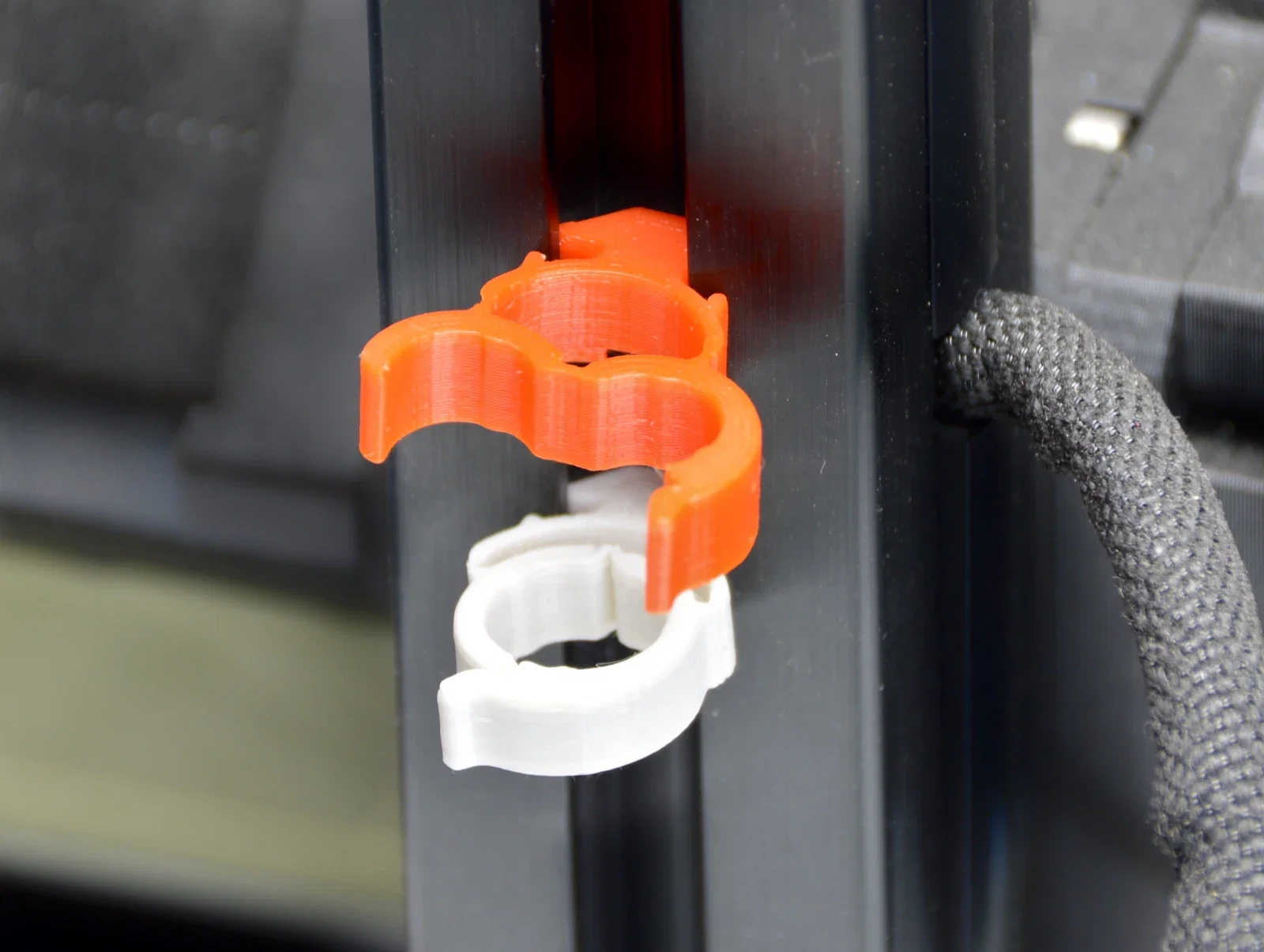

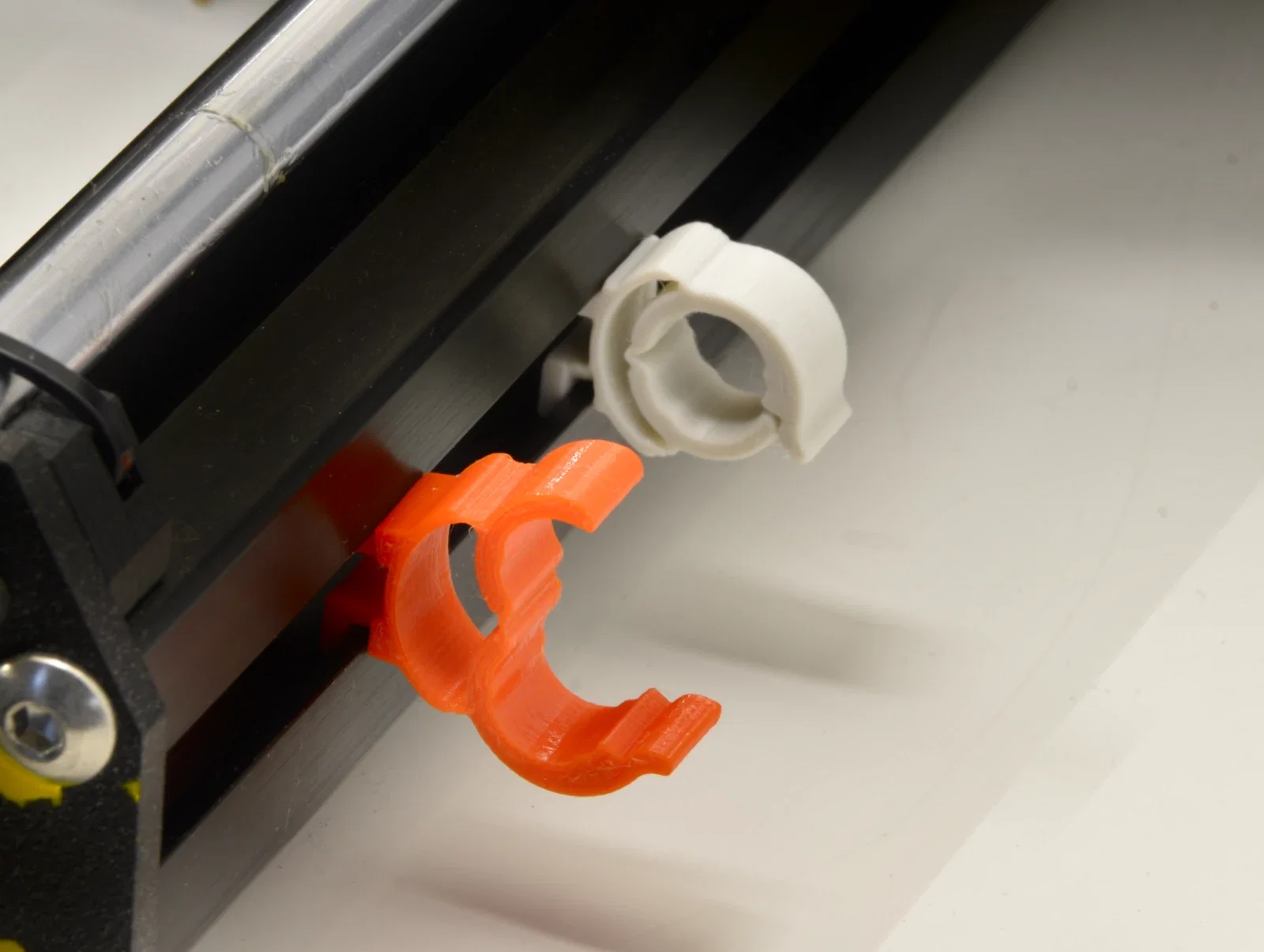

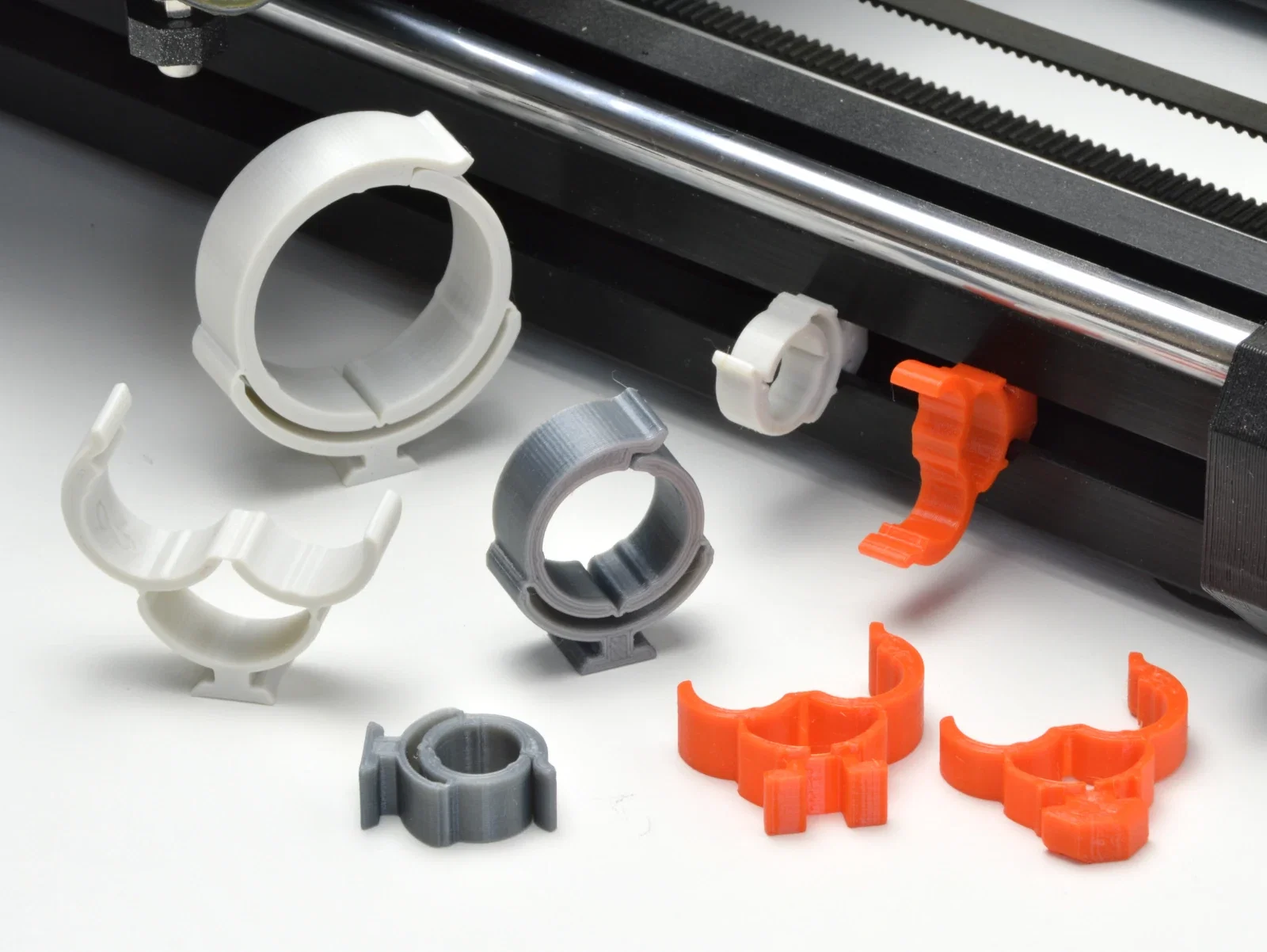

- 20p và 30p có thể gắn vào bằng cách xoay một phần tư vòng theo chiều kim đồng hồ
guide_1
thanh 2020
thanh 3030

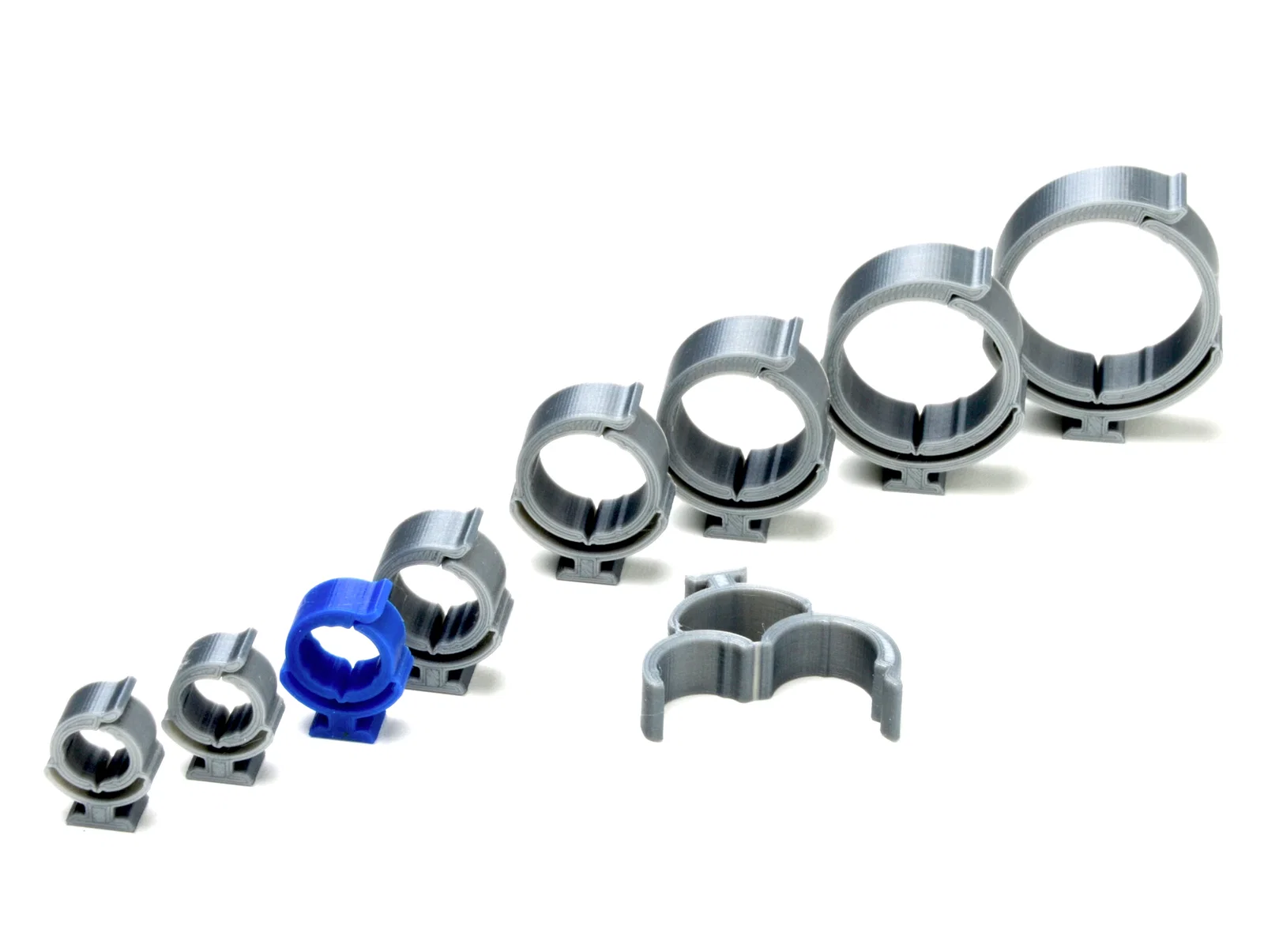

Kích thước
guide_1 | 2020_profiles | 3030_profiles
Đường kính trong (Ø) | Chiều cao | Tệp | v | Chiều cao | Tệp | v | Chiều cao | Tệp | v
8.5mm (.33") | 8mm | a08 | 0.18 | 6.6mm | 20p08 | 0.18 | 8.6mm | 30p08 | 0.18
9.5mm (.37") | 8mm | a09 | 0.18 | 6.6mm | 20p09 | 0.18 | 8.6mm | 30p09 | 0.18
11mm (.43") | 8mm | a11 | 0.18 | 6.6mm | 20p11 | 0.18 | 8.6mm | 30p11 | 0.18
13mm (.51") | 10mm | a13 | 0.18 | 6.6mm | 20p13 | 0.18 | 8.6mm | 30p13 | 0.18
15mm (.59") | 10mm | a15 | 0.18 | 6.6mm | 20p15 | 0.18 | 8.6mm | 30p15 | 0.18
17mm (.67") | 10mm | a17 | 0.18 | - | - | - | - | - | -
20mm (.79") | 12mm | a20 | 0.18 | - | - | - | - | - | -
25mm (1") | 12mm | a25 | 0.18 | - | - | - | - | - | -
30mm (1.18") | 12mm | a30 | 0.18 | - | - | - | - | - | -
Sản xuất
Tối ưu hóa cho đầu phun (nozzle) 0.40mm tiêu chuẩn; tất cả các thiết lập đều có trong tệp 3mf. Vui lòng sử dụng thiết lập được cung cấp vì chúng rất quan trọng cho hoạt động của các khớp đàn hồi. Chỉ cần chọn máy in và vật liệu của bạn trong phần mềm slicer.
Đã thử nghiệm với Prusa i3 Mk3s, nozzle 0.40mm, Prusa Slicer 2.5.0 và các vật liệu PETG, ASA, ABS.
Không khuyến khích dùng PLA vì độ đàn hồi không đủ tốt.
Ứng dụng cho guide_1
Phát triển
Không có thiết kế nào là hoàn hảo. Mình sẽ tiếp tục phát triển thêm, nên mình rất cần ý kiến đóng góp của bạn. Hãy bình luận nếu bạn đã thử các loại vật liệu, nozzle khác hoặc bất cứ điều gì khác. Hãy cho mình biết nếu bạn cần thêm kích thước mới nhé.
Tệp STEP hình học Cavity Guide_1 cho dự án của bạn
Tệp STEP Guide_1 (GNU GPL 2.0)
