Transformers Autobot Matrix of Leadership (Mô hình Matrix có thể tách rời)

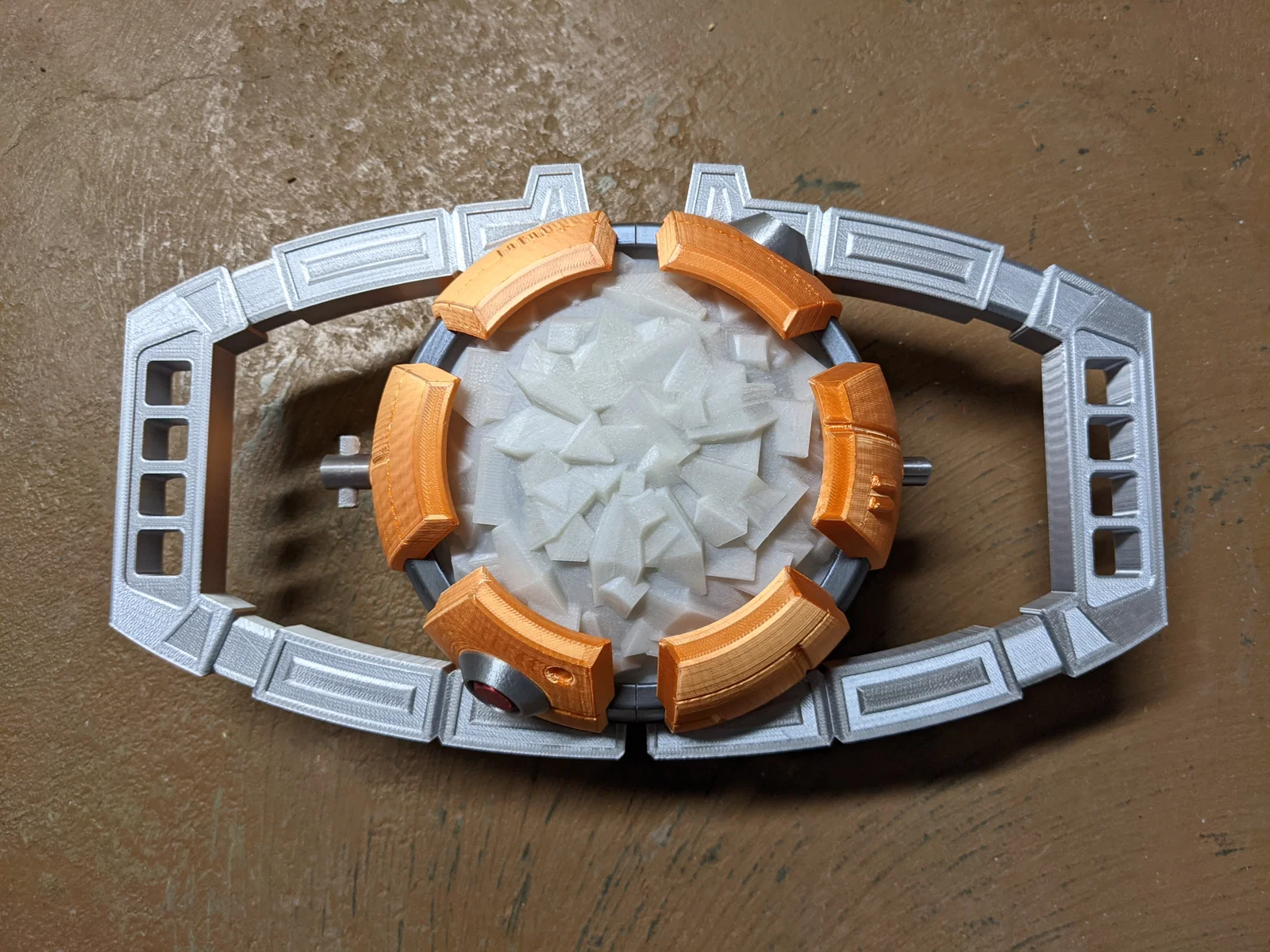

Đây là phiên bản Matrix of Leadership (Ma trận Lãnh đạo) của Autobot mà mình thiết kế, dựa trên bộ phim hoạt hình năm 1986. Mình thấy trên mạng có nhiều bản in đẹp nhưng toàn là in một màu duy nhất. Vì vậy, mình đã chia nhỏ mô hình này thành các thành phần riêng biệt để anh em có thể in từng màu sắc theo ý muốn.

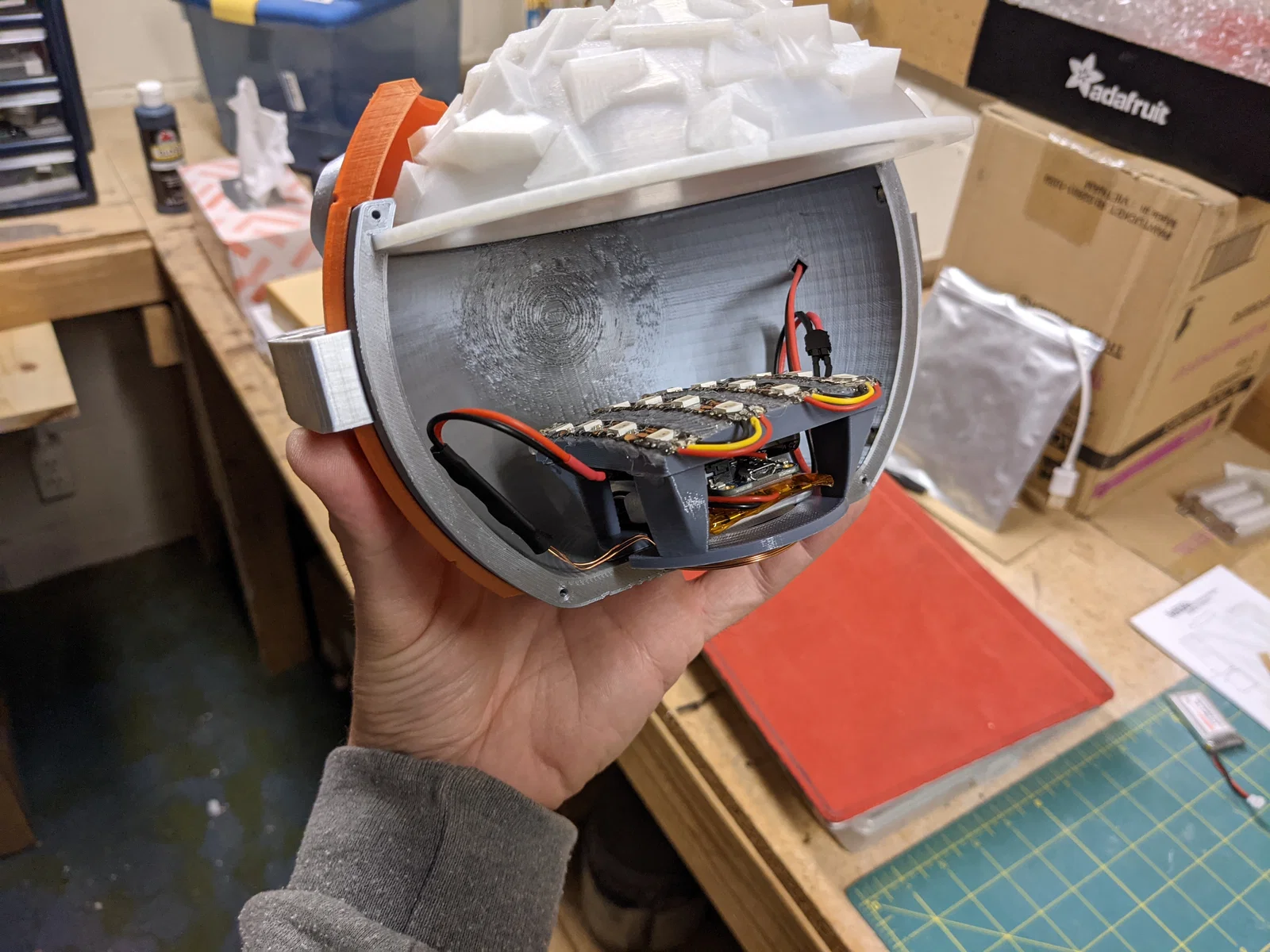

Mình tạo ra mô hình này với không gian rộng rãi để gắn các linh kiện điện tử, đồng thời tích hợp hai tính năng giúp việc bật/tắt và sạc ngoài trở nên dễ dàng hơn. Phần tay cầm bên trái có khoang chứa và ống dẫn dây bên trong, tiện để lắp công tắc gạt mà anh em có thể thao tác dễ dàng bằng ngón cái. Phần dưới bên trái còn có chỗ để gắn cổng USB, giúp sạc pin cho linh kiện điện tử bên trong. Cách đơn giản nhất là dùng đèn pin cầm tay giá rẻ từ Harbor Freight, nối dây với công tắc ngoài và lót thêm nhựa hoặc tấm phim màu xanh để đổi màu ánh sáng. Các "bộ phận in tùy chọn" liệt kê bên dưới là dành cho thiết lập phức tạp hơn của mình: chứa một ma trận 4x4 đèn NeoPixels (LED Top) kết nối với Digispark và mạch sạc/tăng áp LiPo cùng đế sạc cảm ứng không dây (được đặt trong phần LED Supports).

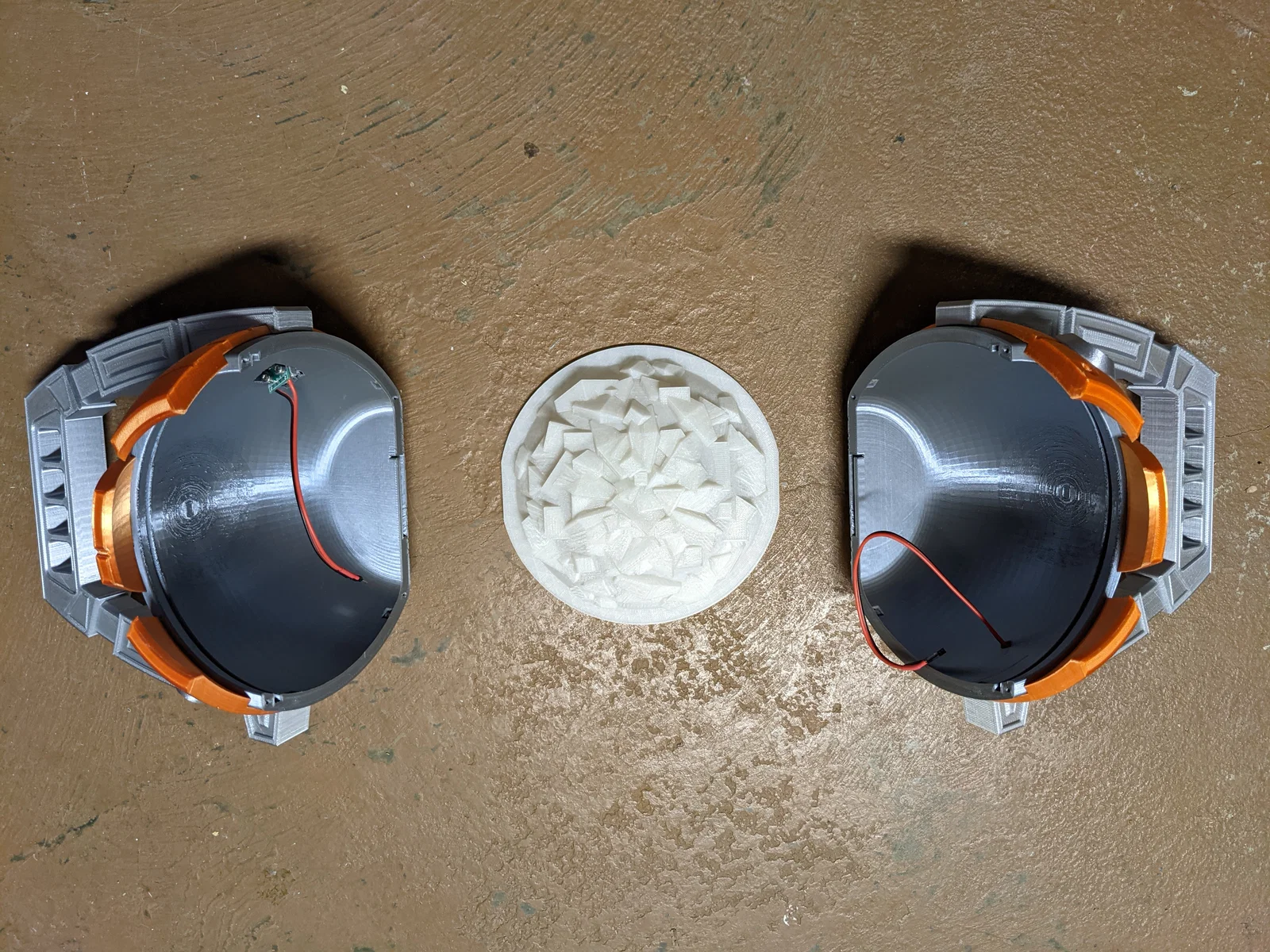

Hai nửa của Matrix có thể gắn lại với nhau bằng cách dùng đoạn dây filament 1.75mm cắm vào các lỗ có sẵn, hoặc dùng nam châm đất hiếm dán vào các khe. Việc dùng nam châm (hai cái mỗi hốc) sẽ giúp việc đóng mở Matrix mượt mà hơn, nhưng không bắt buộc phải có.

Một vài bộ phận có thể in không cần hỗ trợ (support), nhưng đa số đều cần để đảm bảo lắp khớp hoàn hảo hoặc tránh các đoạn cầu nối dài. Các chi tiết cần support được đánh dấu bên dưới. Mình khuyên anh em dùng tính năng "paint-on supports" của PrusaSlicer để đặt support đúng những chỗ cần thiết, giúp tiết kiệm nhựa hơn nhiều so với việc dùng support toàn bộ mô hình.

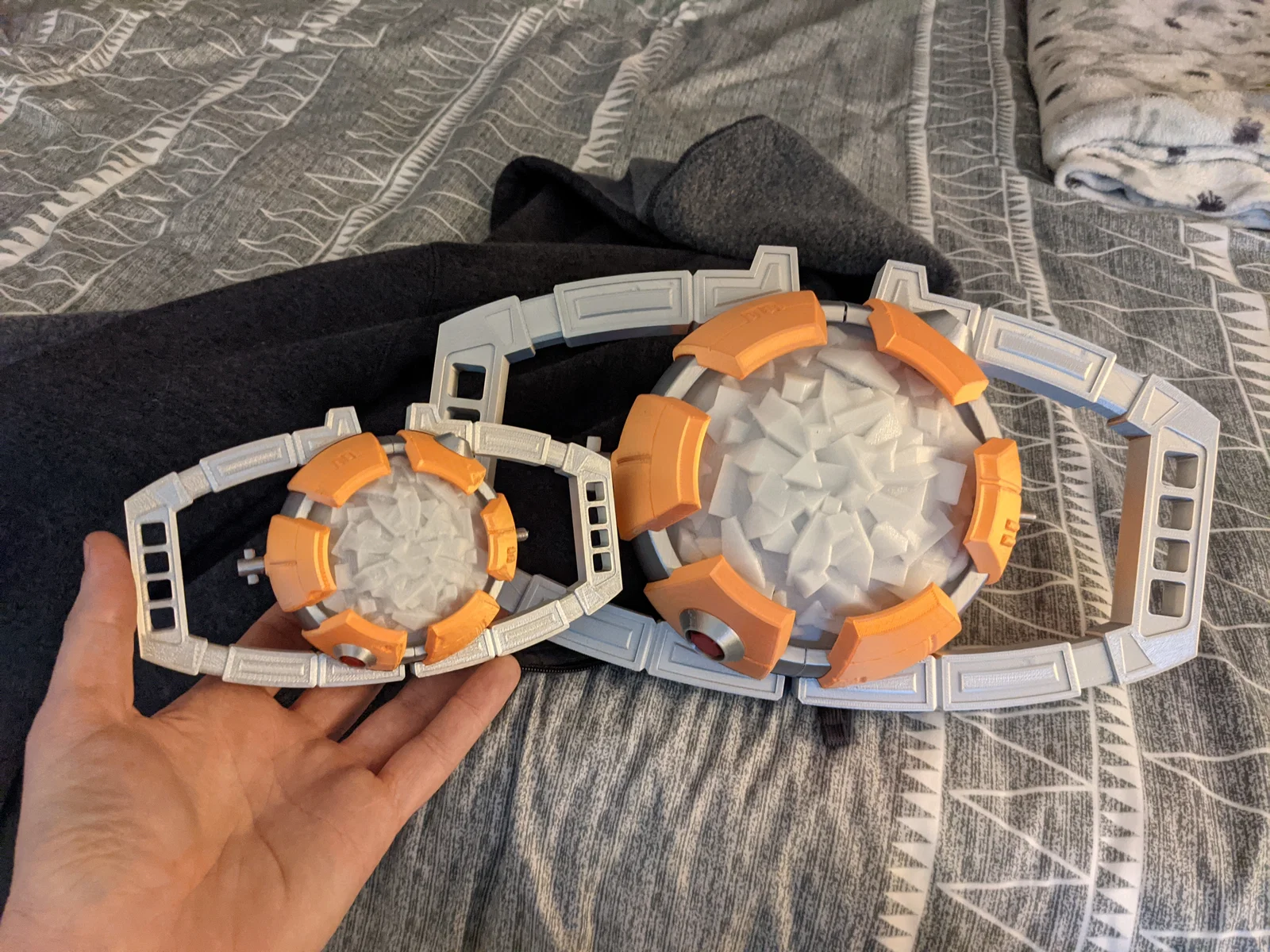

Thành phẩm sau khi hoàn thiện có kích thước gần 13.5 inch. Bạn cũng có thể in ở tỉ lệ 50%, dù lúc đó các khe gắn nam châm và công tắc sẽ không còn hữu dụng nữa.

Danh sách các bộ phận in:

Các bộ phận màu Bạc (Silver):

• Bottom Left Valve
• Left handle (cần support)
• Left Shell 4x2mm magnets (cần support)
• Left Valve (khuyên dùng support)
• Right handle (cần support)
• Right Shell 4x2mm magnets (cần support)
• Right Valve 01
• Right Valve 02
• Top Right Valve
• USB Port

Các bộ phận màu Cam (Orange):

• Left Bottom Segment (cần support)
• Left Middle Segment (cần support)
• Left Top Segment (cần support)
• Right Bottom Segment (cần support)
• Right Middle Segment (cần support)
• Right Top Segment (cần support)

Các bộ phận trong suốt/tự nhiên (Clear/natural):

• Crystal (cần support)

Các bộ phận màu nhấn (Accent color):

• Bottom Left Valve Button
• USB Plug (tùy chọn)

Các bộ phận in tùy chọn:

• LED Top
• LED Supports

Danh sách linh kiện không in:

• Công tắc bập bênh (Rocker switch) 8.5mm x 13.5mm: https://www.amazon.com/10pcs-10x15mm-Rocker-Switch-Black/dp/B079JC8HKH
• Nam châm 4.75mm x 1.55mm: https://www.amazon.com/Small-Circular-Disc-Magnets-16x1/dp/B087JWVWJ7
• Nam châm 4mm x 2mm: https://www.amazon.com/TRYMAG-Magnets-Neodymium-Whiteboard-Billboard/dp/B09SKWWMVM
• Adapter USB: https://www.amazon.com/gp/product/B07W844N43
• Bu lông M3 x 6mm (để gắn adapter USB): https://www.amazon.com/gp/product/B014OO5KQG

CẬP NHẬT ngày 28/07/2023: Mình đã thêm hai phiên bản vỏ trong mới với kích thước nam châm khác nhau vì loại 4.75mm x 1.55mm hơi khó tìm. Giờ anh em có thể dùng loại nam châm 4mm x 2mm phổ biến hơn. Mỗi khe nên gắn hai viên nam châm để hai nửa kết nối chắc chắn.

Có bốn đoạn cần đặt vào đúng vị trí để khớp với các dấu định vị trên tay cầm và các lỗ đi dây vào lõi cầu. Các đoạn giữa với các van có thể gắn ở cả hai bên, nhưng tốt nhất cứ lắp đúng theo nhãn dán để giống với phiên bản trong phim.

Chúc anh em in vui vẻ!
