Alchemist's Cube (Khối Lập Phương Giả Kim)

Chiếc hộp giải đố kết hợp với nét huyền bí

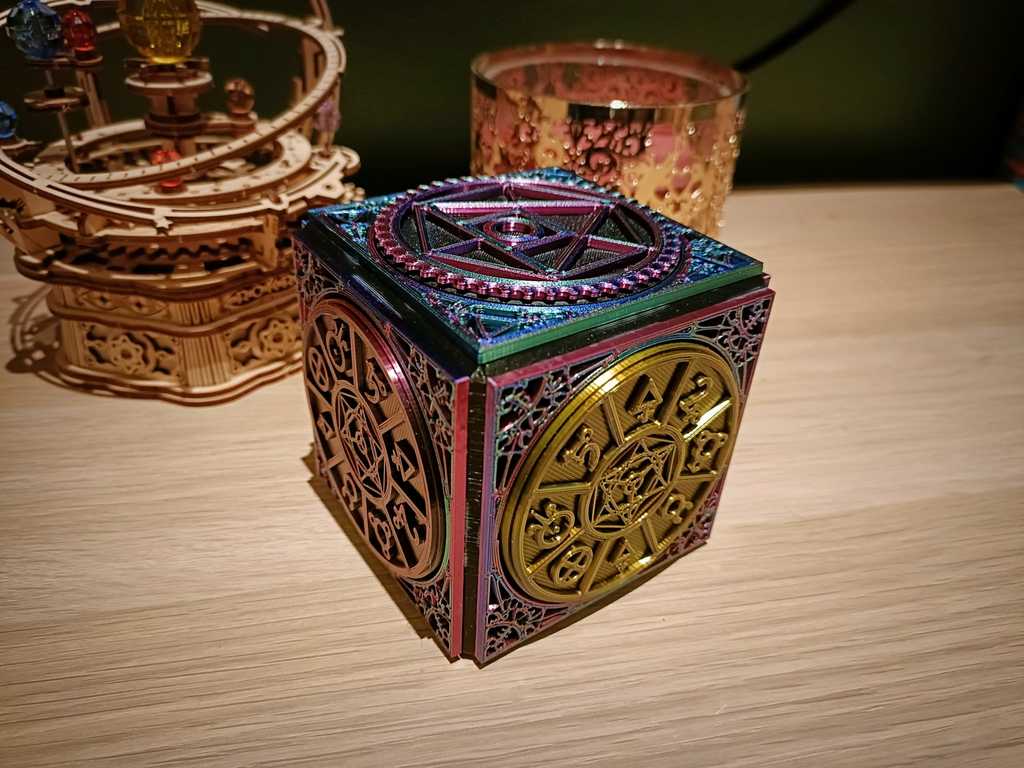

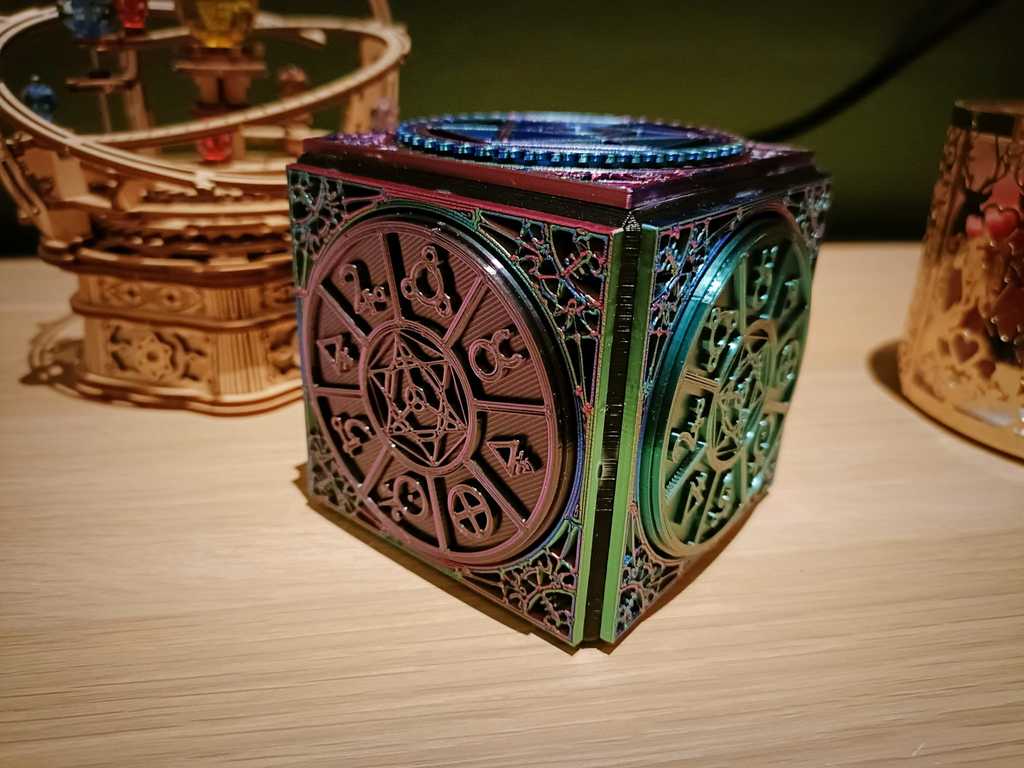

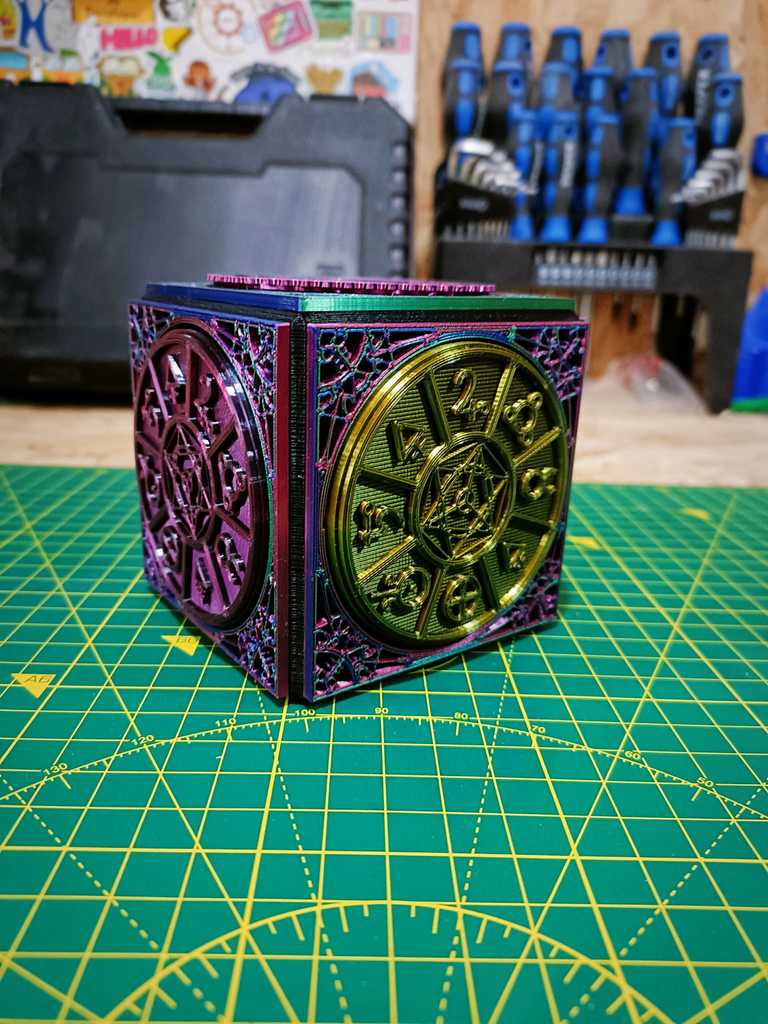

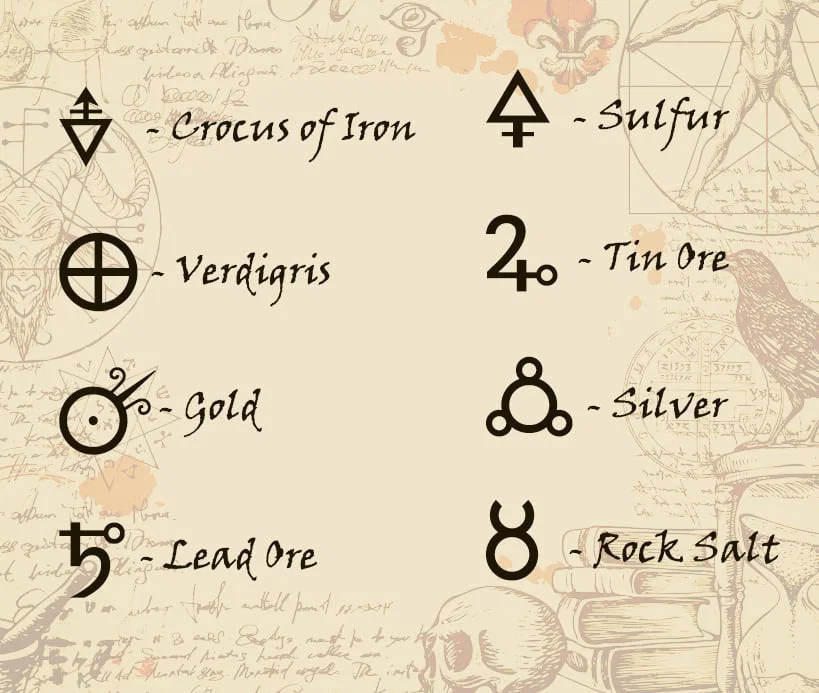

Đây là chiếc hộp giải đố gồm 4 vòng xoay, mỗi vòng có 8 ký hiệu giả kim. Bạn phải xoay các ký hiệu đúng vị trí để mở khóa và nhấc phần lõi ra, bên trong là một ngăn ẩn hoàn hảo để cất giữ "hòn đá phù thủy" của bạn.

Video demo: https://www.youtube.com/watch?v=Lefe1lm4fOM

Phần lõi của hộp được giữ cố định bởi 4 chốt, chúng cần trượt qua rãnh khóa của 4 bánh xe bên trong. Vì lõi chỉ có thể di chuyển theo chiều dọc, các bánh xe bên trong phải được xoay sao cho rãnh khóa hướng lên trên thì lõi mới trượt ra được. Rãnh khóa này sẽ khớp với một trong 8 biểu tượng trên vòng quay bên ngoài, bạn có thể chọn biểu tượng nào tùy thích trong quá trình lắp ráp.

Chiếc hộp giải đố này khá chắc chắn và các bộ phận khớp với nhau rất khít, không bị lỏng lẻo. Bản mẫu của mình từng gặp vấn đề là người ta có thể đoán mật mã bằng cách cảm nhận độ rơ của các vòng xoay. Mình đã khắc phục bằng nhiều tính năng khiến việc "dò" mật mã trở nên rất khó khăn. Để cẩn thận hơn, mình còn thêm một rãnh khóa giả vào vài bánh xe bên trong nhằm gây nhiễu cho những ai muốn mở hộp bằng cảm giác. Theo mình thì các rãnh giả này không quá cần thiết vì vốn dĩ đã rất khó đoán, nhưng cứ thêm vào nếu bạn thích nhé :)

----Cập nhật---- 29/11/24 - Bản Mod Hộp Tiền

Đã có thêm 2 file STL mới để biến Alchemist's Cube thành một chiếc hộp tiết kiệm. Bạn có thể dùng "Money_Box_Decoration.stl" thay cho "Core_decoration.stl" và "Money_Box_Core.stl" thay cho "Core.stl". Hai file này sẽ tạo ra một khe hở phía trên nắp, cho phép bạn nhét tiền xu hoặc tiền giấy vào bên trong.

----Cập nhật---- 27/11/2024

Mình vừa tải lên 3 file STL mới. Các file "Inner_Wheel_New.stl" và "Outer_Symbol_wheel_New.stl" giúp giải quyết vấn đề lắp ráp khó khăn mà một số bạn gặp phải. Các răng cưa khóa liên động đã được thay thế bằng thiết kế hình bát giác đơn giản với ít bề mặt khớp hơn, giúp việc lắp ráp dễ dàng và linh hoạt hơn. File thứ ba, "Outer_Blank_Symbol_Wheel_New.stl" là bánh xe trống không có ký hiệu để bạn tự thiết kế riêng.

----Cập nhật---- 20/01/2023

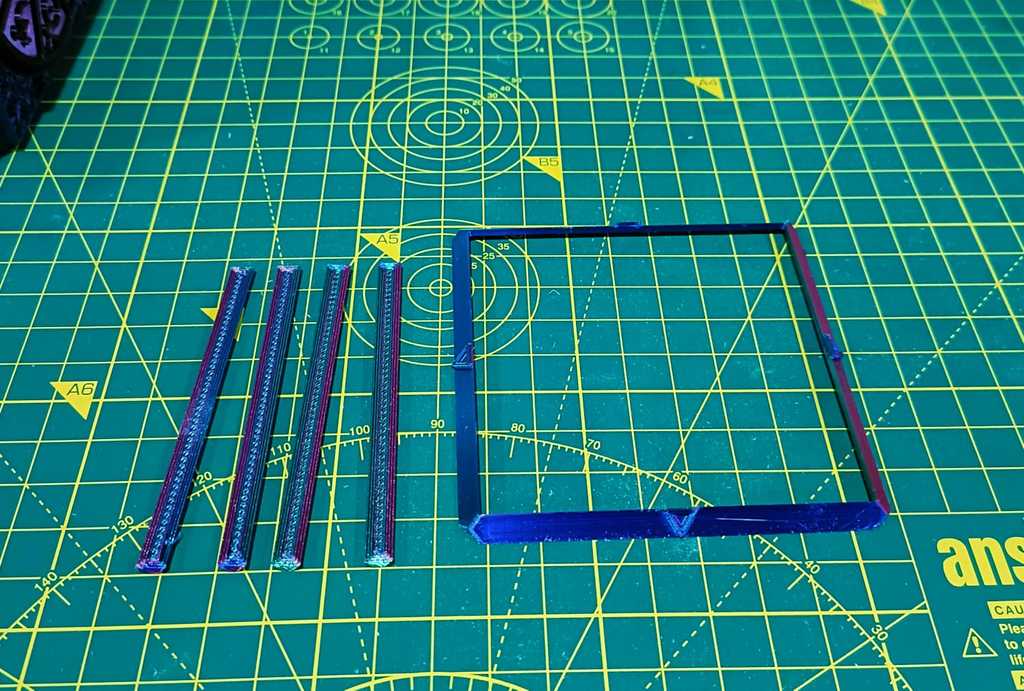

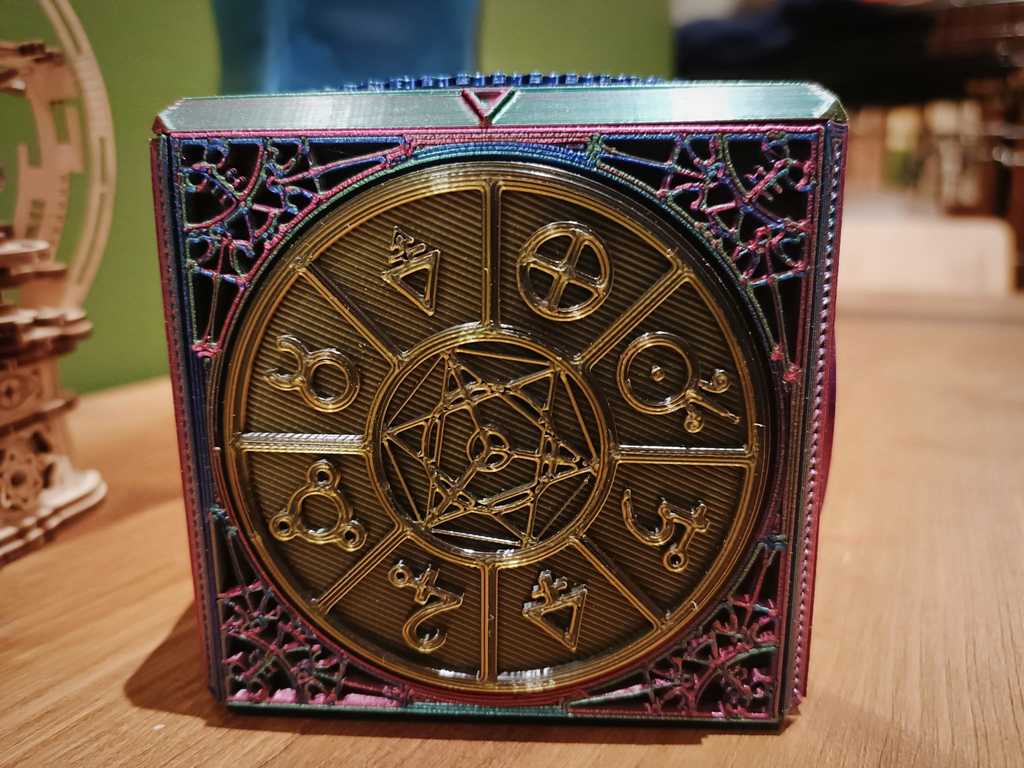

Mình đã thêm các nẹp cạnh tùy chọn để che các khe hở. Hãy in 4 nẹp cạnh đứng và 1 nẹp trên cùng. Nẹp trên có 4 mũi tên chỉ hướng để bạn canh chỉnh ký hiệu chính xác. Ngoài ra còn có phiên bản trơn nếu bạn không thích mũi tên.

In ấn

Tất cả file STL nên tự động vào đúng hướng khi đưa vào máy in (slicer). Mình in phần thân (body), đế (base) và lõi (core) bằng nhựa PLA với độ phân giải lớp 0.25mm và 30% infill. Bạn cần dùng support cho phần Thân và Lõi, nhưng rất ít. Phần Đế thì không cần support.

Các bộ phận còn lại: Bánh xe trong, vòng xoay ngoài và các chi tiết trang trí được in bằng PLA với lớp 0.2mm. Vòng xoay ngoài mình dùng PLA Silk 2 màu, chi tiết trang trí dùng PLA Silk 3 màu. Các bánh xe trong và vòng xoay ngoài cần support vì có chi tiết ở cả hai mặt.

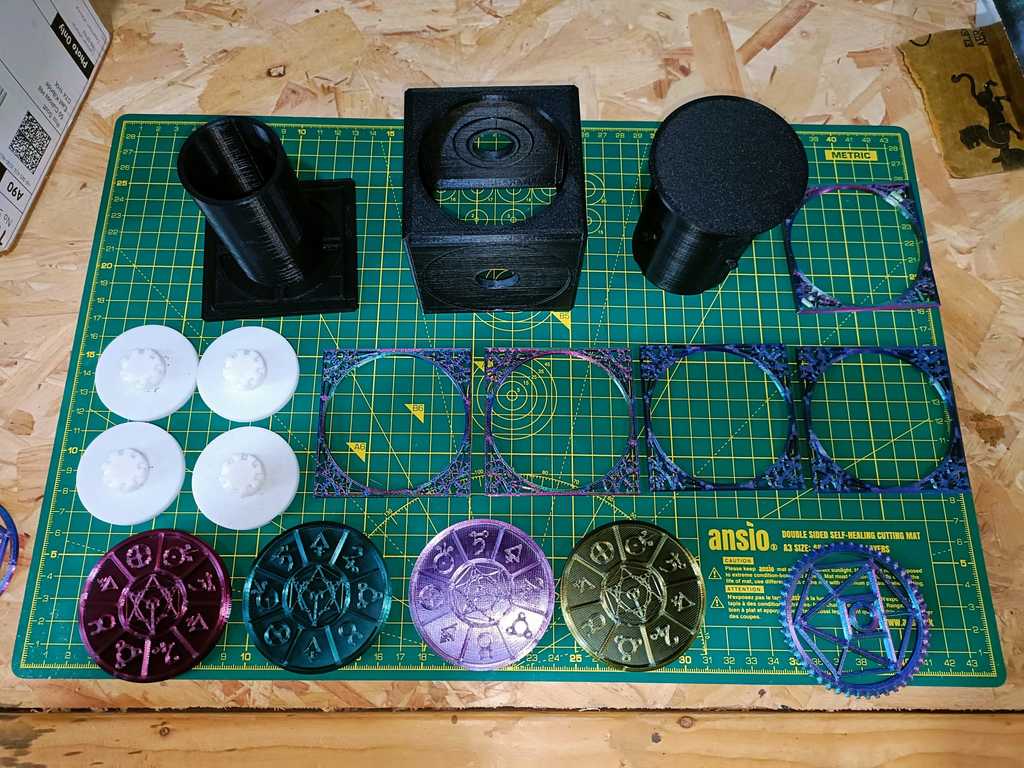

Danh sách in: 1x Body, 1x Base, 1x Core, 1x Core Decoration, 1x Top Decoration, 1x Top Trim (tùy chọn), 4x Inner Wheel, 4x Outer Dial Wheel, 4x Side Wall Decoration, 4x Edge Trim (tùy chọn).

Lắp ráp

Dụng cụ duy nhất bạn cần là keo dán sắt.

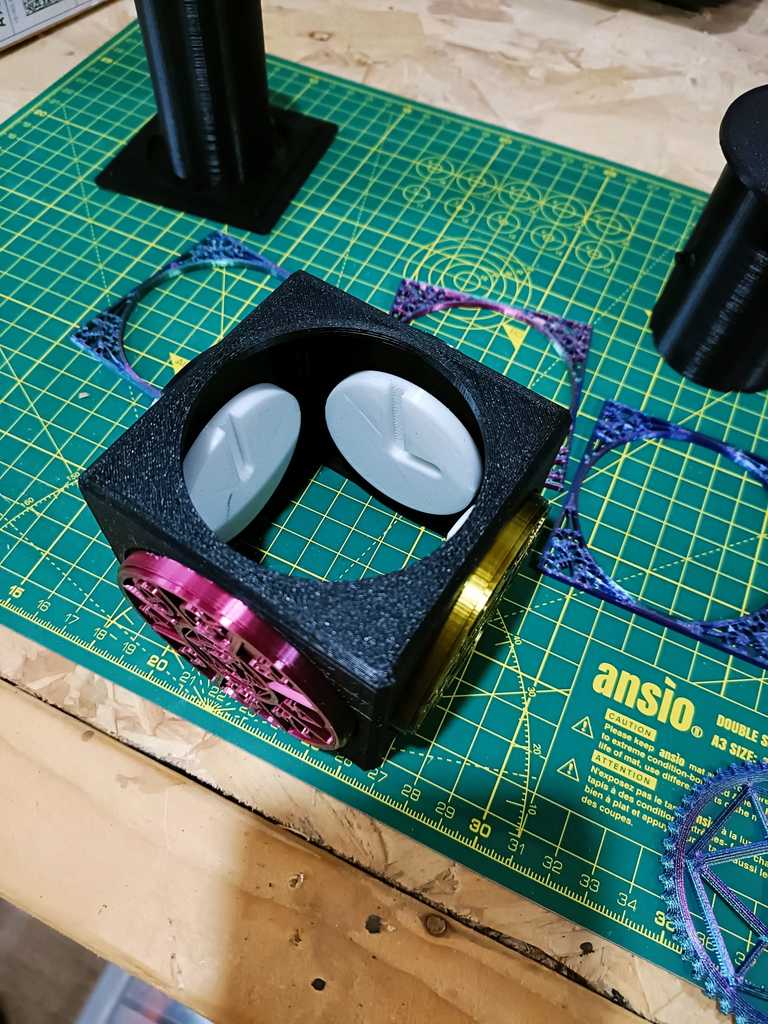

Bắt đầu bằng cách lắp bánh xe vào các lỗ trên Thân. Kiểm tra xem nó có xoay mượt mà không bị kẹt hay lỏng lẻo quá không. Chấm một ít keo vào vòng xoay ngoài và ép vào các răng của bánh xe trong. Nhớ canh cho rãnh khóa khớp với biểu tượng bạn chọn trước khi dán. Các răng cưa sẽ giúp định vị biểu tượng và rãnh khóa chính xác.

Đảm bảo các vòng xoay được đẩy sát vào trong, không có khe hở với thành trong của Thân. Lặp lại với cả 4 vòng và kiểm tra độ xoay thường xuyên.

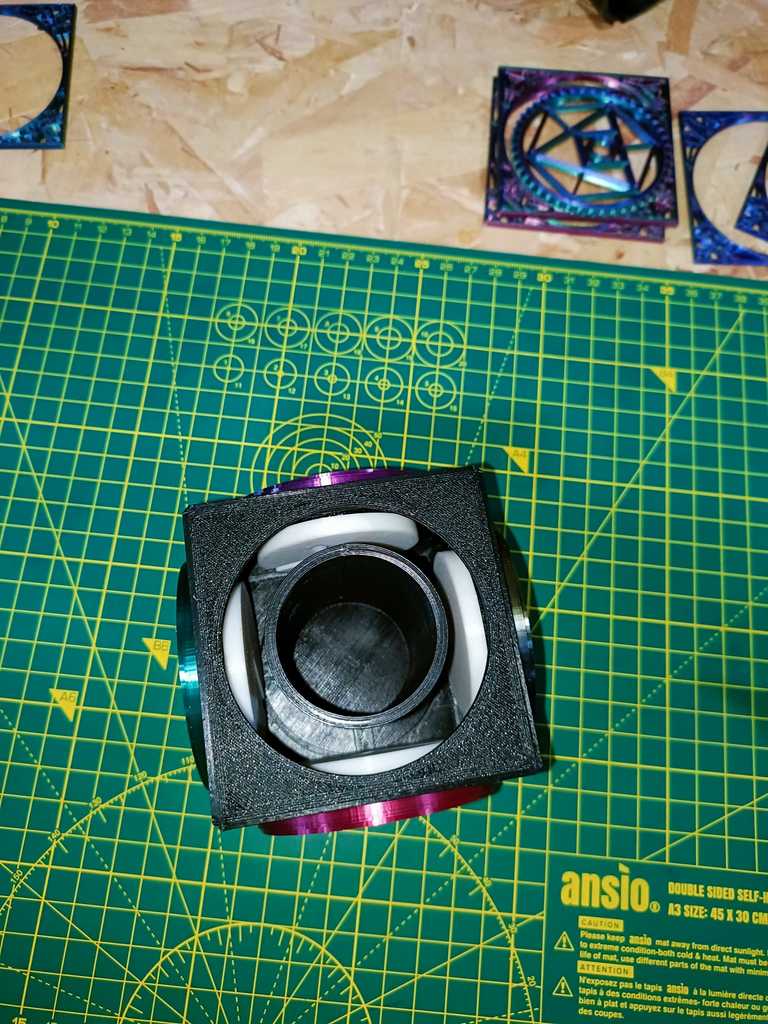

Tiếp theo, dán keo quanh mép Đế rồi trượt vào Thân. Nó sẽ khớp vào vị trí rất dễ dàng. Chiều của đế không quan trọng vì nó đối xứng.

Sau đó, dán phần trang trí lên Lõi. Nhớ dùng nhiều keo và canh chỉnh sao cho có một khe nhỏ giữa Lõi và các gờ trang trí để dễ cầm nắm khi nhấc ra.

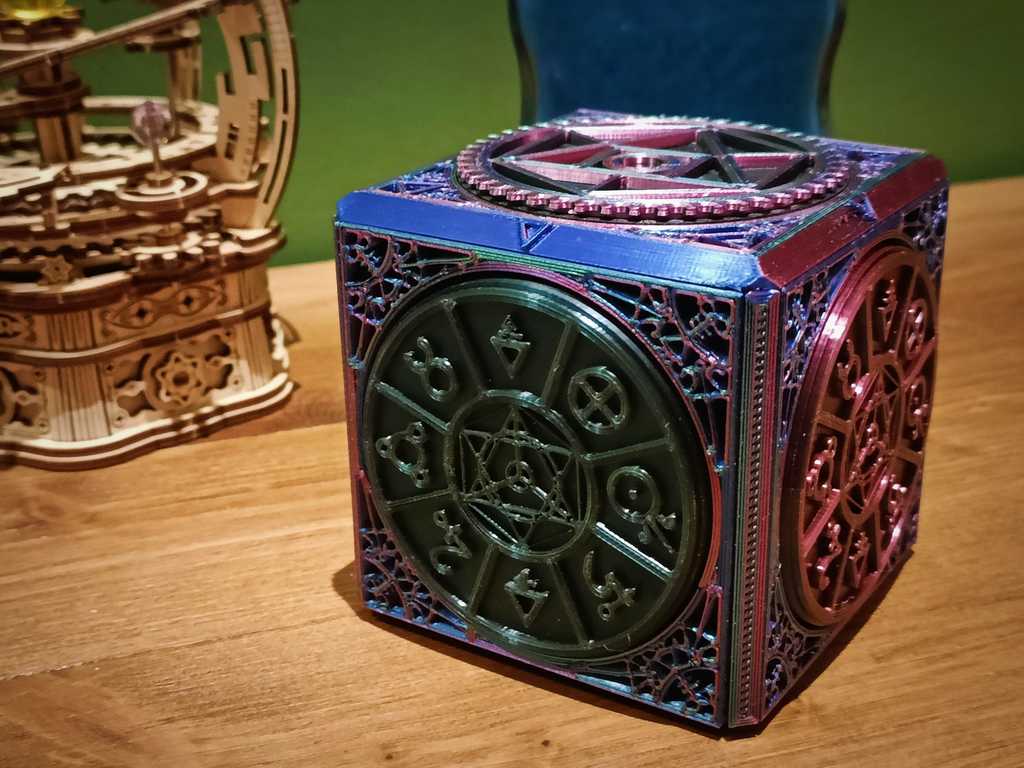

Cuối cùng, dán các tấm trang trí lên. Dùng khe hở quanh vòng xoay và cạnh thân để làm chuẩn. Tấm trang trí trên cùng hơi khác với các vách, nó có 4 biểu tượng giả kim của Đất, Lửa, Nước và Khí. Đây là phần tùy chọn để nhận biết các vòng xoay nếu bạn in cùng màu. Mẹo nhỏ là hãy lắp Lõi vào trước khi dán các tấm trang trí.

Sau khi dán xong, bạn chỉ cần cất giữ báu vật, xoay các ký hiệu đúng vị trí, lắp Lõi vào và xáo trộn mật mã là xong.
