Case HackRF gắn lưng cho uConsole
- Lượt tải
- 104
- Lượt thích
- 13
- Lượt coi
- 1.625
- Bản remix
- 0
- Bình luận
- 0
File 3 100,1 KB
- Uconsole_HackRF_backpack_bottom_plate_1776241991.3mf3MF · 23,3 KB
- Uconsole_HackRF_backpack_outer_shell_1776241992.3mf3MF · 60,2 KB
- washer_1mm_1776241993.3mf3MF · 16,6 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #300395
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

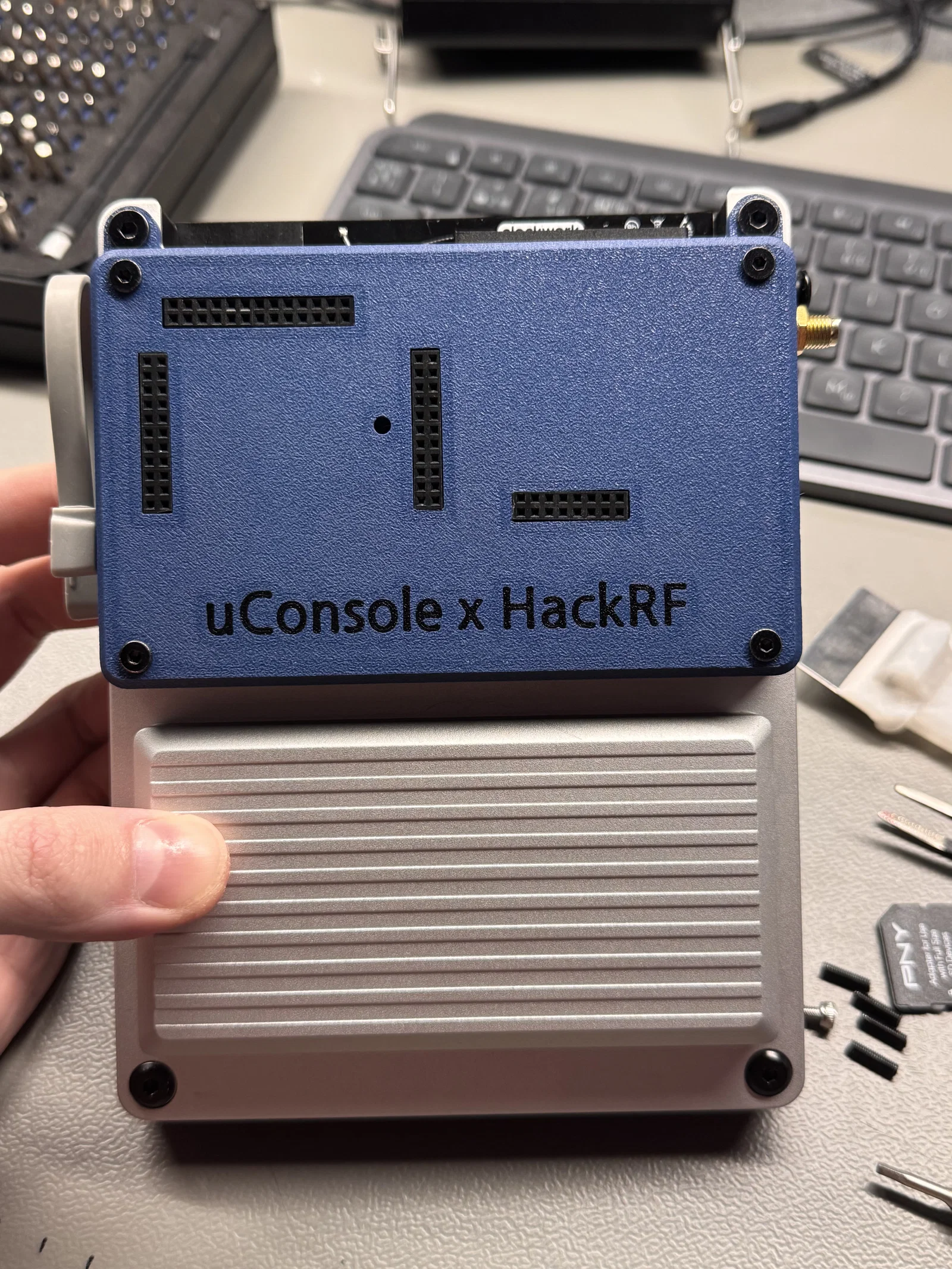

Đây là mẫu case HackRF được thiết kế để gắn vừa vặn vào mặt sau của uConsole bằng các lỗ vít có sẵn. Case được tối ưu kích thước nhỏ gọn nhất có thể, chỉ nhô ra 12mm so với mặt sau của máy.

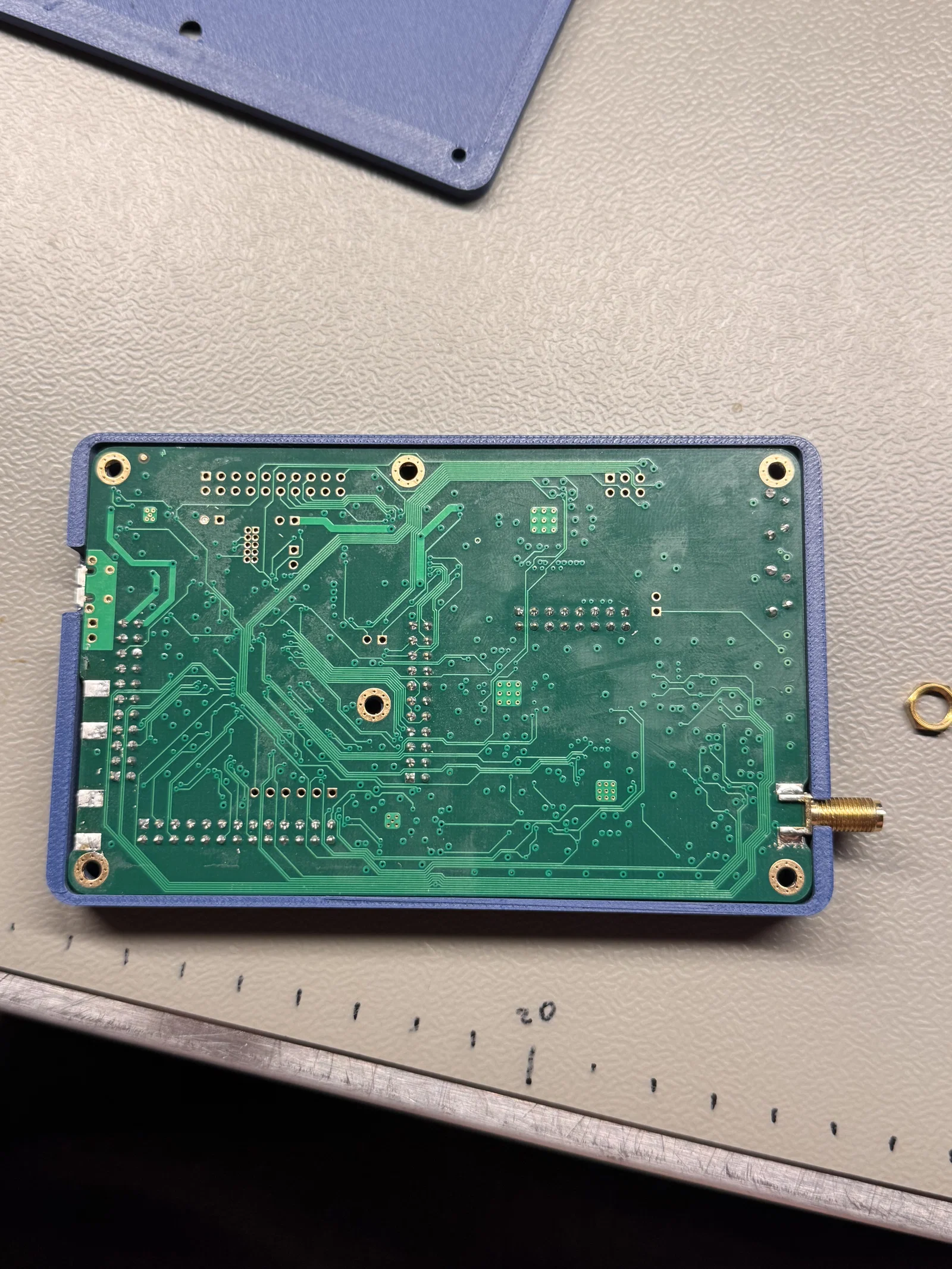

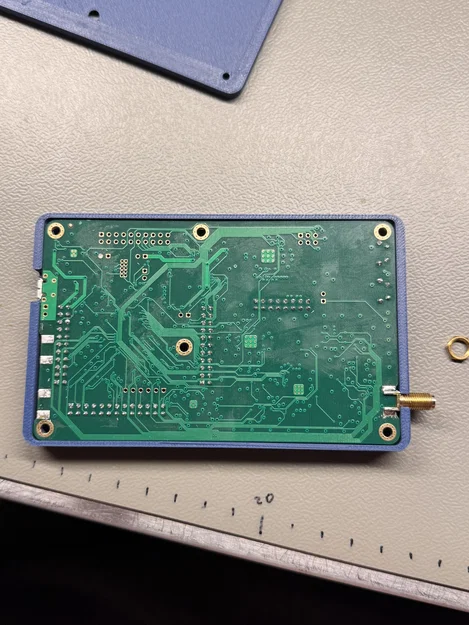

Bạn hãy kiểm tra kỹ để đảm bảo cách bố trí header trên board HackRF của bạn giống với của tôi. Tôi có một board khác có thêm một hàng header hàn vào, nếu board của bạn cũng vậy thì case này sẽ không lắp vừa đâu.
Tôi cũng khuyên bạn nên tỉa bớt các mối hàn ở mặt dưới nếu chúng bị lồi lên quá nhiều.
Các cổng CLK IN/OUT trên board của tôi đã được tháo bỏ. Nếu bạn dự định lắp case này vào mặt sau uConsole, tôi khuyên bạn cũng nên làm vậy, nếu không bạn sẽ phải tự chỉnh sửa lại thiết kế case.
Đây là hướng dẫn tháo các đầu nối SMA đã hàn sẵn một cách dễ dàng:
https://github.com/portapack-mayhem/mayhem-firmware/wiki/SMA-connector-replacement-or-removal
Bạn sẽ cần tháo chân chống của uConsole khi sử dụng case này, và cần chuẩn bị thêm một số ốc vít như sau:
- 2 ốc M4x10mm
- 1 ốc M4x6mm
- 4 ốc M3x15mm (lưu ý dùng ốc dài hơn 15mm sẽ chạm vào phần kim loại của uConsole và gây trầy xước)

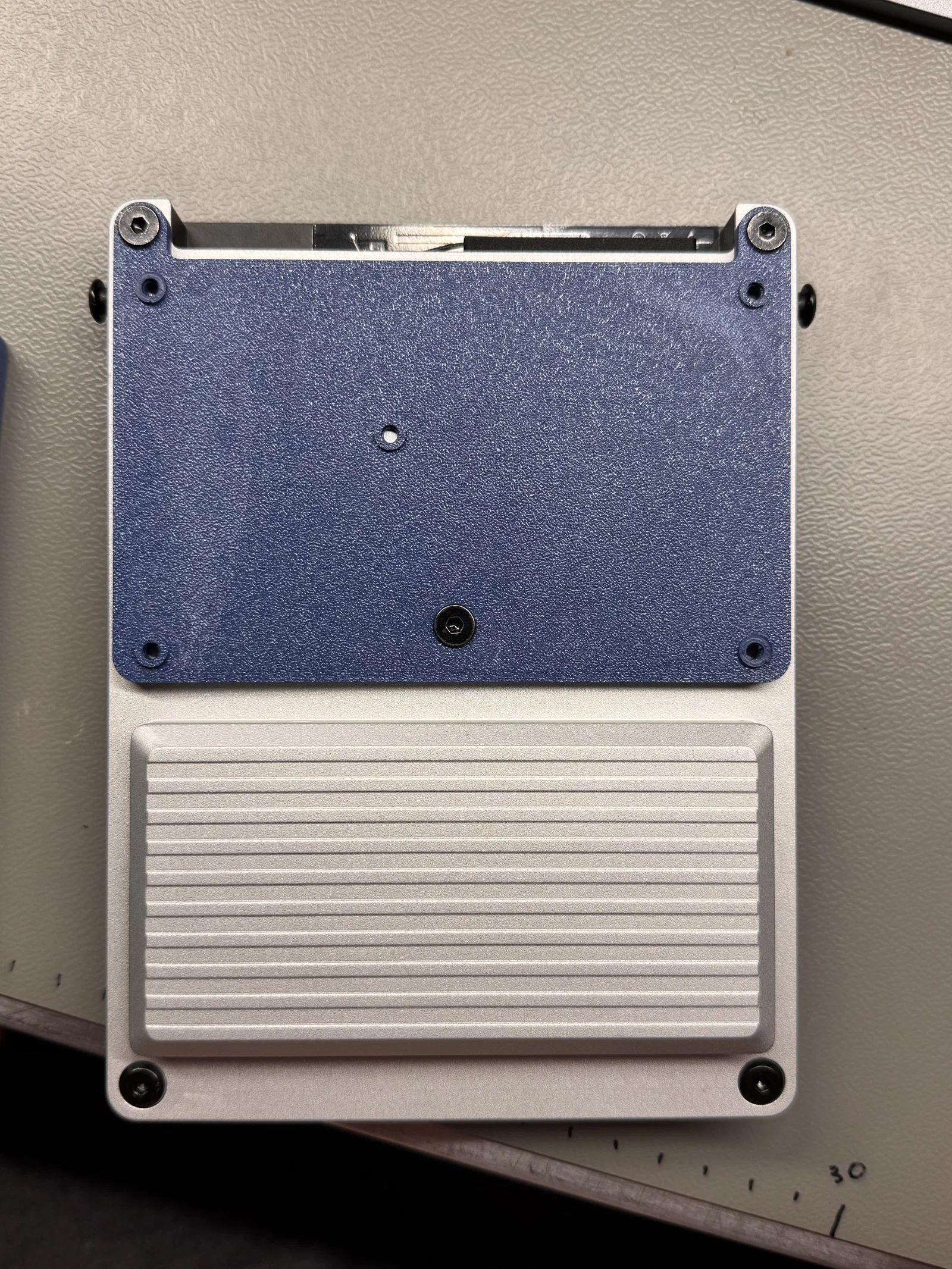

Các chi tiết rất dễ in. Bạn cần in 5 vòng đệm (washers) và dán chúng vào tấm đáy như hình minh họa. Ở giữa board có một lỗ vít, nhưng tôi không sử dụng đến; lỗ đó chủ yếu chỉ để hỗ trợ cố định board bên trong thôi.
Thông số in
- Định dạng
- 3mf
- Số file mô hình
- 3
- Tổng dung lượng
- 100,1 KB
- File lớn nhất
- 60,2 KB
