Dưỡng khoan ống (Pipe drill guide)

Giới thiệu

Bạn đã bao giờ gặp khó khăn khi khoan lỗ thẳng và chuẩn tâm trên ống nhựa PVC chưa? Tôi cũng từng như vậy! Khi thực hiện một dự án đòi hỏi độ chính xác cao, tôi nhận ra việc khoan trên bề mặt cong và trơn thật sự rất thử thách. Mũi khoan cứ bị trượt làm trầy xước ống, còn việc căn chỉnh và giữ đúng tâm lỗ thực sự khiến mình rất bực bội.

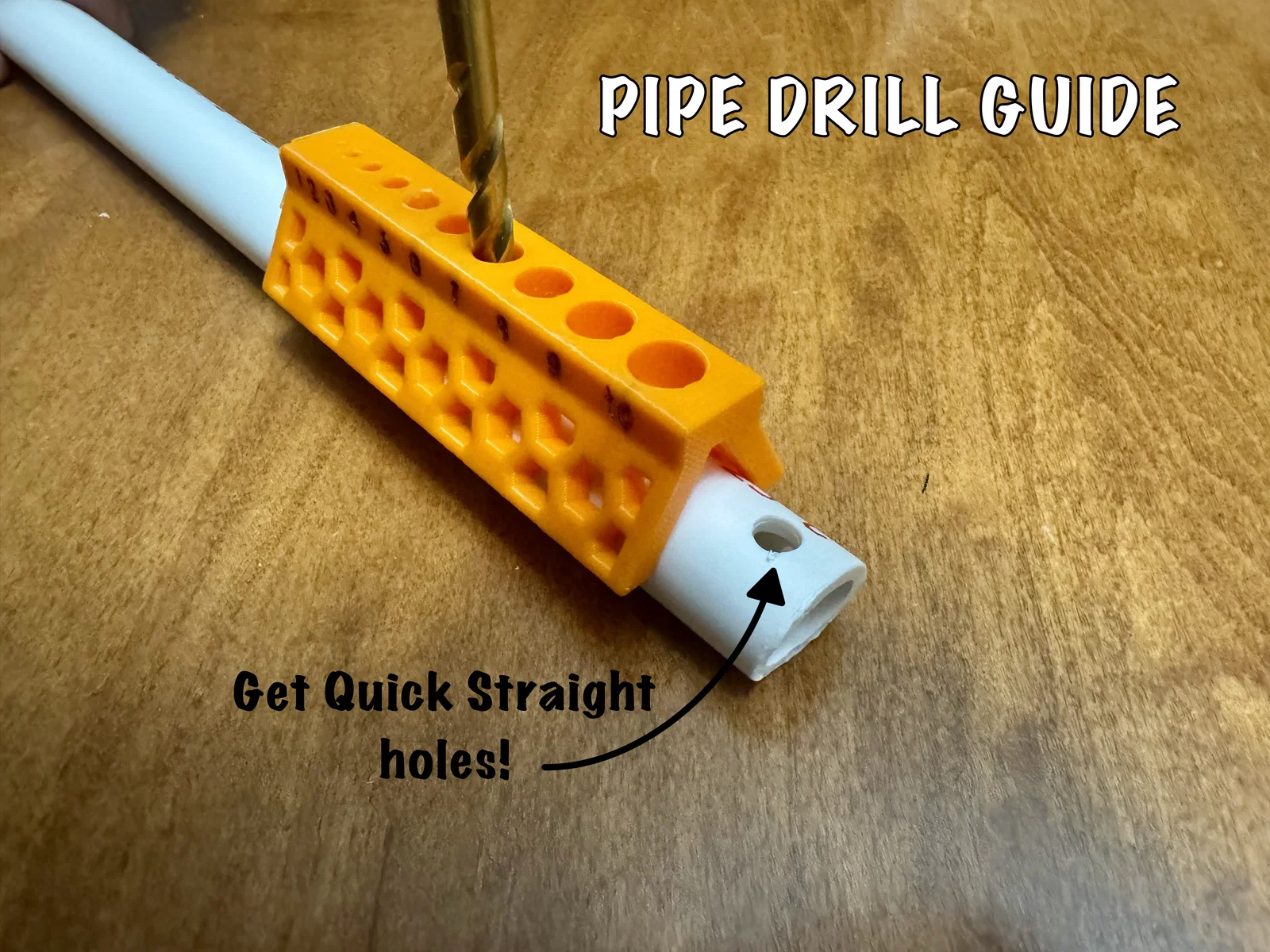

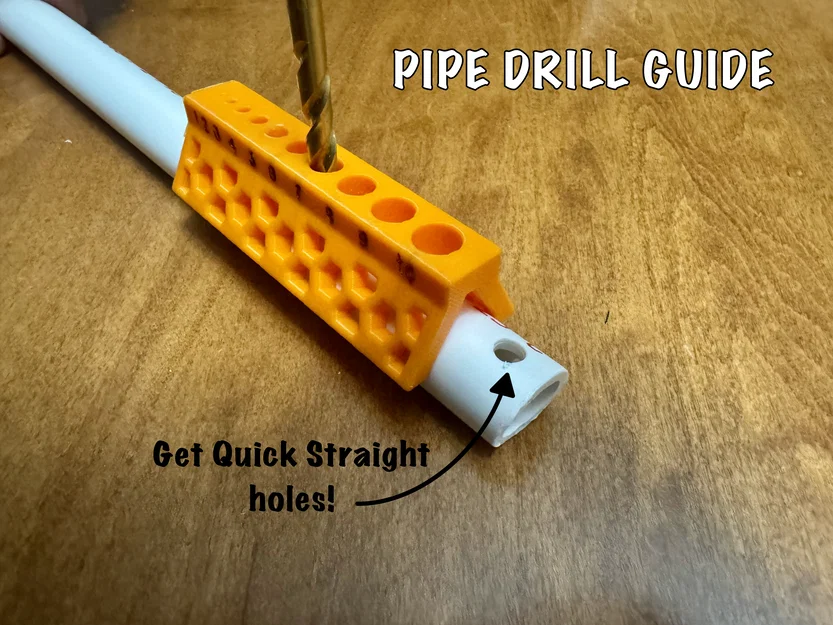

Vì không có sẵn máy khoan bàn chuyên dụng để kẹp ống, tôi đã tự mình thiết kế một chiếc dưỡng khoan (drill guide) in 3D đơn giản, nhanh chóng và cực kỳ hiệu quả. Công cụ này giúp việc khoan ống trở nên dễ dàng, nhanh chóng, chính xác và đáng tin cậy hơn rất nhiều.

Mô tả mô hình

Chiếc dưỡng khoan này là trợ thủ đắc lực cho bất kỳ ai hay làm việc với ống. Dù bạn đang thực hiện dự án DIY hay công việc lắp đặt ống nước chuyên nghiệp, nó đều đảm bảo các lỗ khoan luôn sắc nét và nằm đúng tâm mà không tốn nhiều công sức.

Tại sao bạn sẽ thích nó:

• Độ chính xác: Khoan lỗ chuẩn tâm mọi lúc.
• Dễ sử dụng: Không trượt, không trầy xước—kết quả luôn sạch đẹp và chuyên nghiệp.
• Nhanh chóng: Đơn giản hóa quy trình khoan, giúp công việc của bạn nhanh hơn.
• Đa năng: Phù hợp với nhiều loại đường kính ống khác nhau.

*Nếu bạn muốn có file STEP chất lượng cao và có thể chỉnh sửa, hãy tải xuống tại đây*\

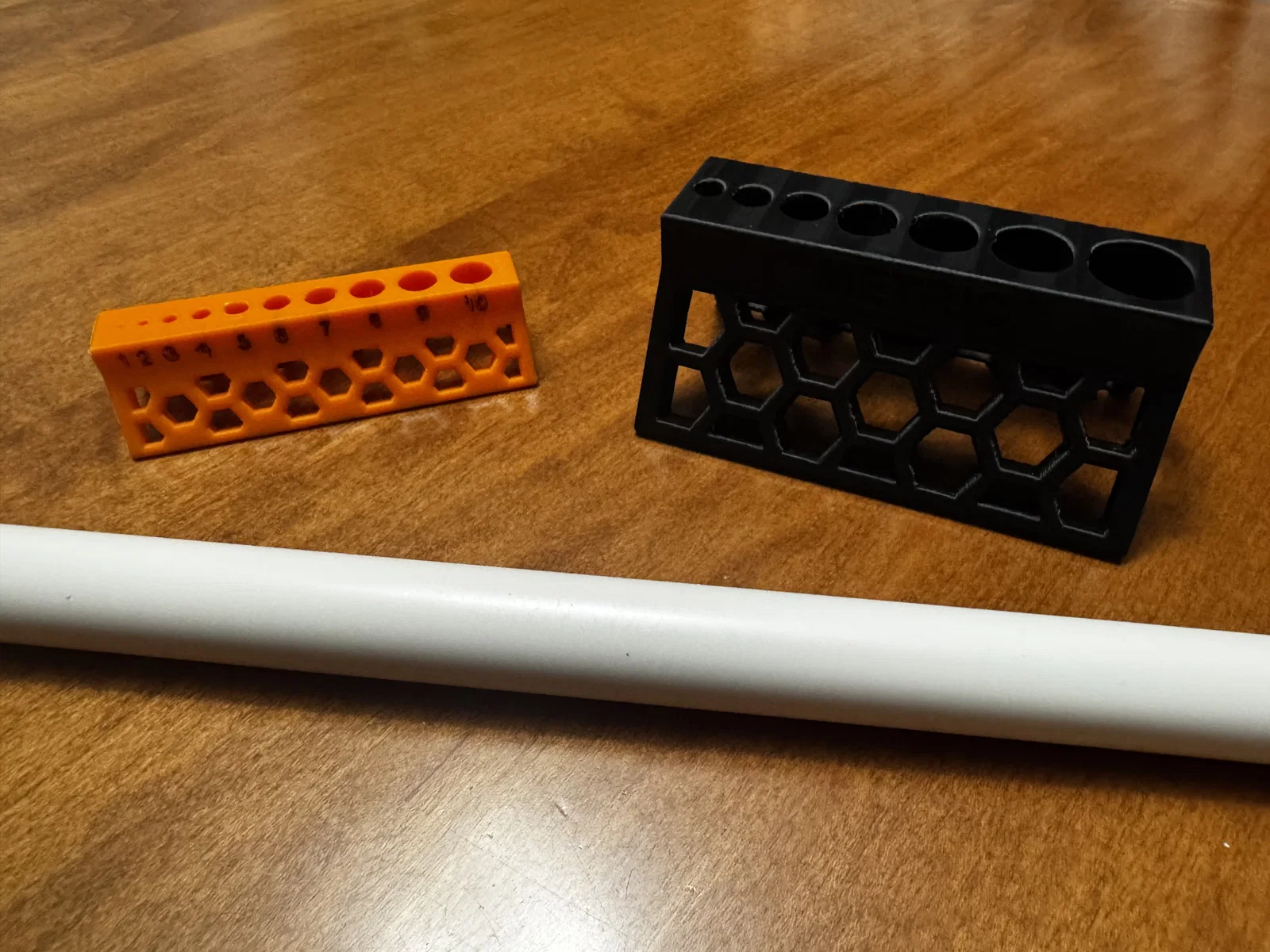

Có hai kích thước

• Nhỏ (Small): Phù hợp thoải mái với các loại ống khoảng 15 mm (≈3/5 in). Nó cũng có thể dùng cho các loại ống lớn hơn!

mm

1

2

3

4

5

6

7

8

9

10

in

1/32

5/64

3/32

5/32

3/16

7/32

1/4

5/16

11/32

3/8

• Lớn (Large): Lý tưởng cho các loại ống khoảng 27 mm (≈1.1 in). Mặc dù nó hoạt động tốt nhất với ống lớn, nhưng sẽ hơi kém hiệu quả và khó cầm nắm hơn đối với các loại ống nhỏ hơn 27 mm.

mm

6

8

10

12

14

16

20

in

13/16

5/8

1/2

15/32

3/8

15/16

7/32

Hỗ trợ cả đơn vị Metric và Imperial: Thiết kế hỗ trợ cả hai hệ đo lường để bạn thoải mái làm việc với kích thước mà mình quen thuộc.

Nên in kích thước nào?

Nếu bạn chưa biết chọn cỡ nào, hãy cân nhắc kích thước mũi khoan và đường kính ống mà bạn sẽ dùng. Cỡ nhỏ linh hoạt hơn và phù hợp với nhiều loại ống hơn, trong khi cỡ lớn mang lại độ ổn định tốt hơn cho các loại ống kích thước lớn. Nếu vẫn chưa quyết định được, tại sao không in cả hai? Những chiếc dưỡng này rất nhỏ gọn và tốn ít nhựa, nên in cả hai là một lựa chọn vừa tiện lợi vừa tiết kiệm!

Hướng dẫn in 3D

Để có kết quả tốt nhất khi in:

• Hướng đặt mô hình: Hướng in không quá quan trọng

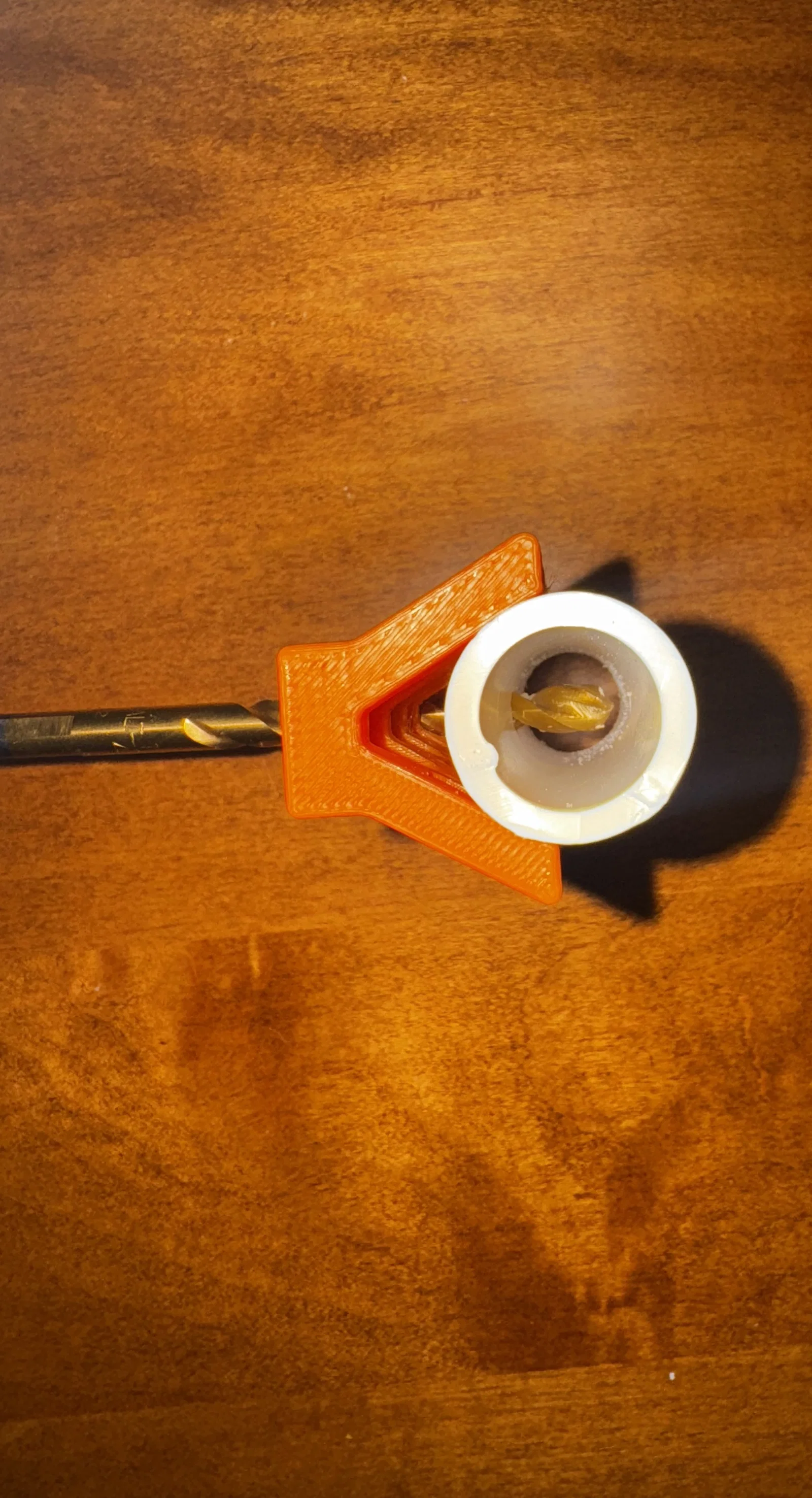

  • In đặt nghiêng (như trong hình) sẽ giúp sản phẩm cứng cáp hơn (nhờ các đường lớp in layer lines)
  • In đặt đứng phần đỉnh sẽ cho bề mặt đẹp hơn nhưng giảm độ bền (do hướng đường lớp in)
• Phần nhô ra (Overhangs): Thiết kế có nhiều góc nghiêng 45° và vài điểm bắc cầu nhỏ mà hầu hết các máy in đều xử lý tốt.
• Cài đặt: Sử dụng 3 tường (walls/perimeters) và 20% infill để đảm bảo độ bền.

Tôi đã in mẫu của mình trên máy K1 nguyên bản bằng Orca Slicer và kết quả rất tuyệt vời mà không cần xử lý hậu kỳ!

Phản hồi và Ý tưởng

Chiếc dưỡng khoan này ban đầu được tôi tạo ra cho một dự án nhỏ và nó hoạt động cực kỳ hiệu quả. Nếu bạn có bất kỳ gợi ý cải tiến hay ý tưởng nào cho phiên bản 2, tôi rất mong được lắng nghe!

Ngoài ra, nếu bạn có thắc mắc hay vấn đề gì, đừng ngần ngại liên hệ nhé—tôi rất sẵn lòng hỗ trợ!
