Rainbow - Foam Dart Blaster: Bản nâng cấp hiện đại hóa in 3D

Đã hơn một thập kỷ trôi qua kể từ khi chúng tôi ra mắt Rainbow, và nó đã chứng minh được đây là một thiết kế hiệu quả, bền bỉ và có sức ảnh hưởng lớn. Thiết kế phần lẫy (catch) trước đây phản ánh các kỹ thuật chế tạo phổ biến thời đó: cắt thủ công tấm polycarbonate, thanh nylon, gioăng cao su và ống PVC. Lúc đó, máy in 3D gia đình vẫn còn đang trong giai đoạn sơ khai, nhưng chẳng bao lâu sau đã trở thành công cụ chế tạo cốt lõi cho các dòng súng Nerf tự chế.

Rainfaux là nỗ lực của tôi nhằm tạo ra một chiếc Rainbow phong cách cổ điển bằng cách sử dụng tối đa các bộ phận từ công nghệ Fused Filament Fabrication (dự án này khởi đầu với tên gọi RainFFFow). Đây không chỉ đơn thuần là một khẩu súng: nó là một hệ thống các bộ phận có thể thay thế cho nhau để tạo ra nhiều kiểu cấu hình súng khác nhau. Với suy nghĩ đó, mục tiêu của dự án này là:

1. Tạo ra càng nhiều bộ phận càng tốt bằng máy in 3D để bàn với vật liệu phổ thông.
2. Súng phải đủ bền để sử dụng trong nhiều năm với mức bảo trì tối thiểu hoặc không cần bảo trì.
3. Duy trì các đặc tính hiệu suất của dòng Rainbow cổ điển.
4. Cải thiện công thái học so với bản gốc.
5. Tạo ra các khuôn gá (jigs) để hỗ trợ việc chế tạo dễ dàng hơn đối với các thành phần không in 3D.

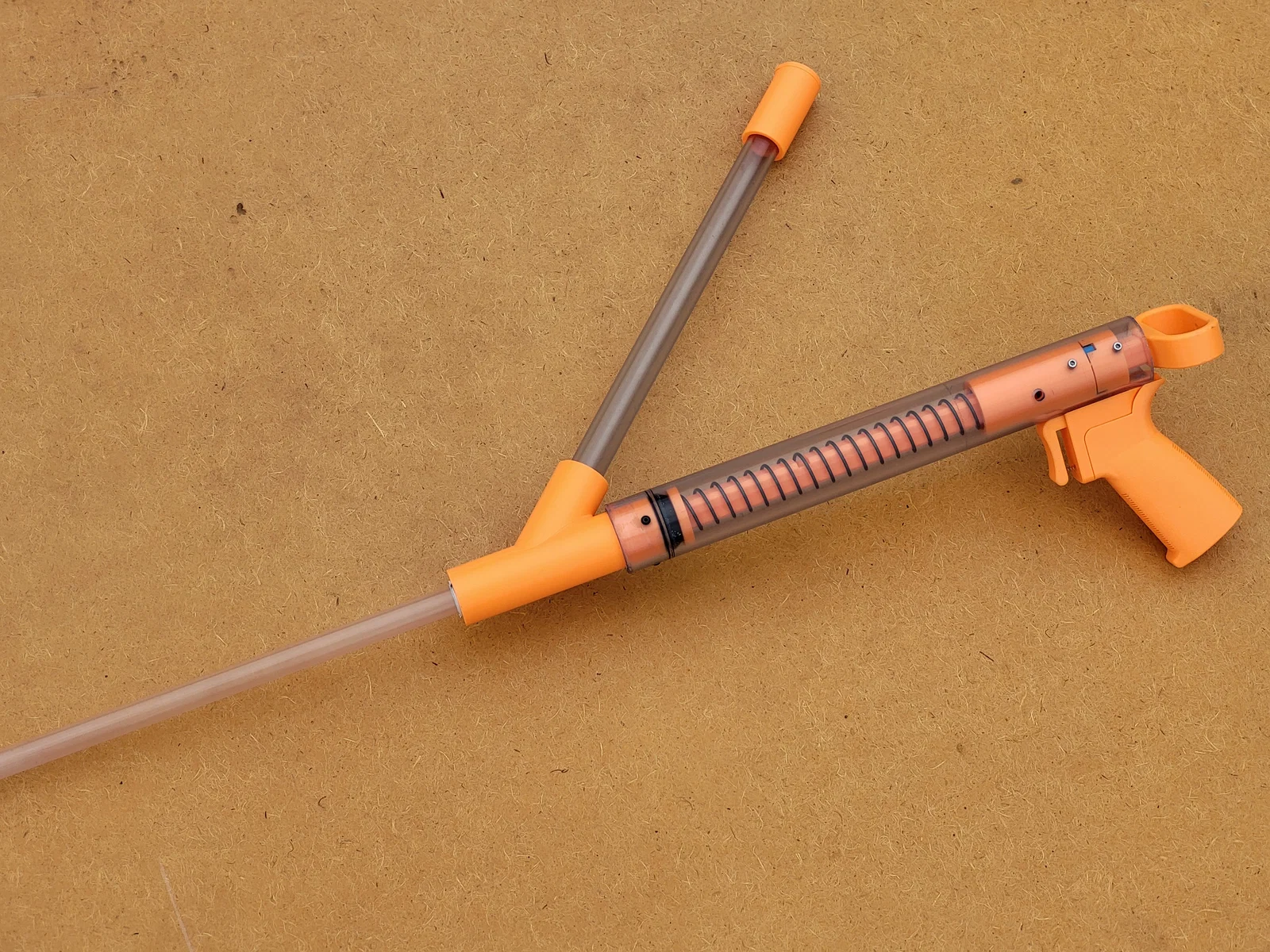

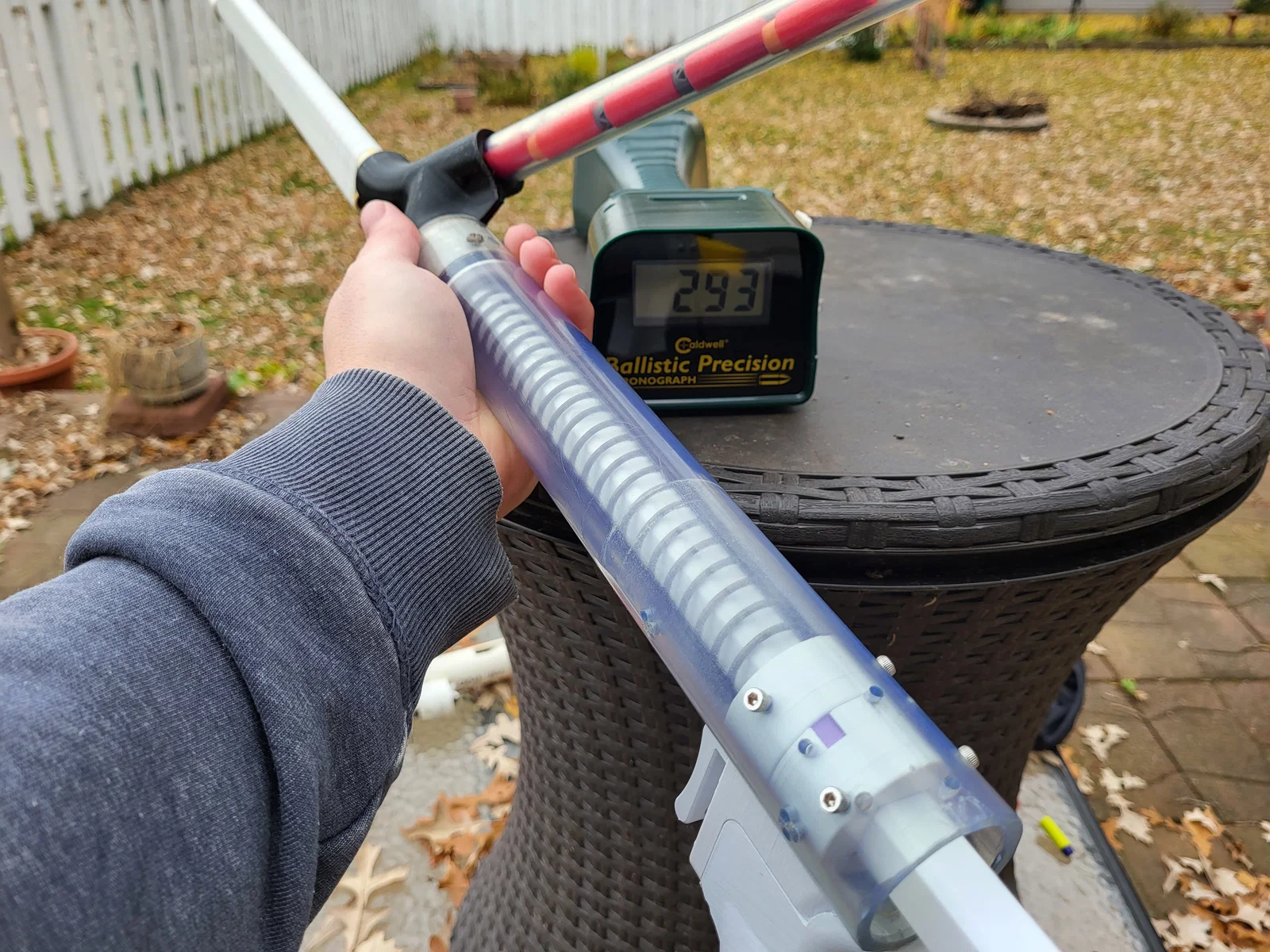

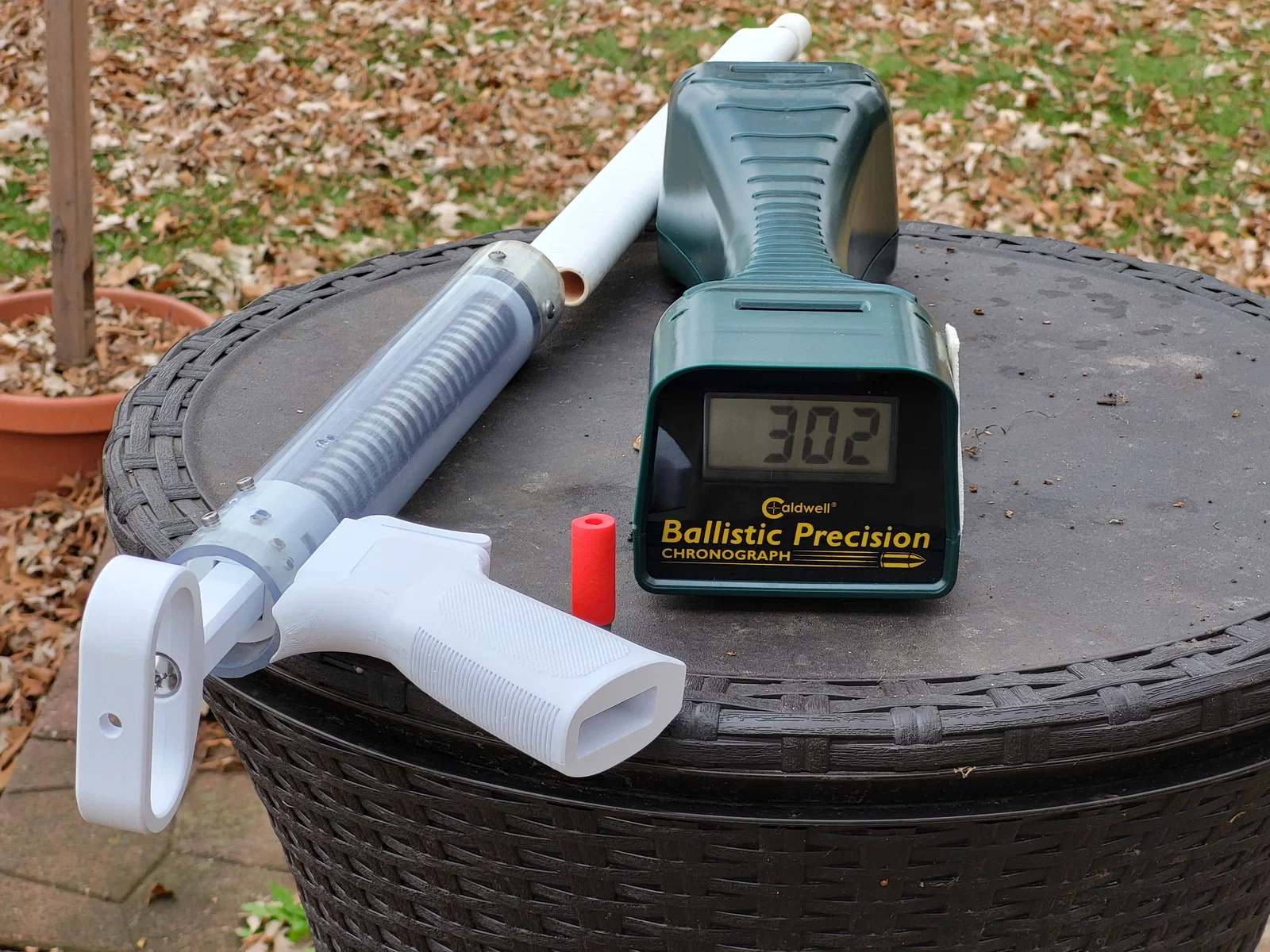

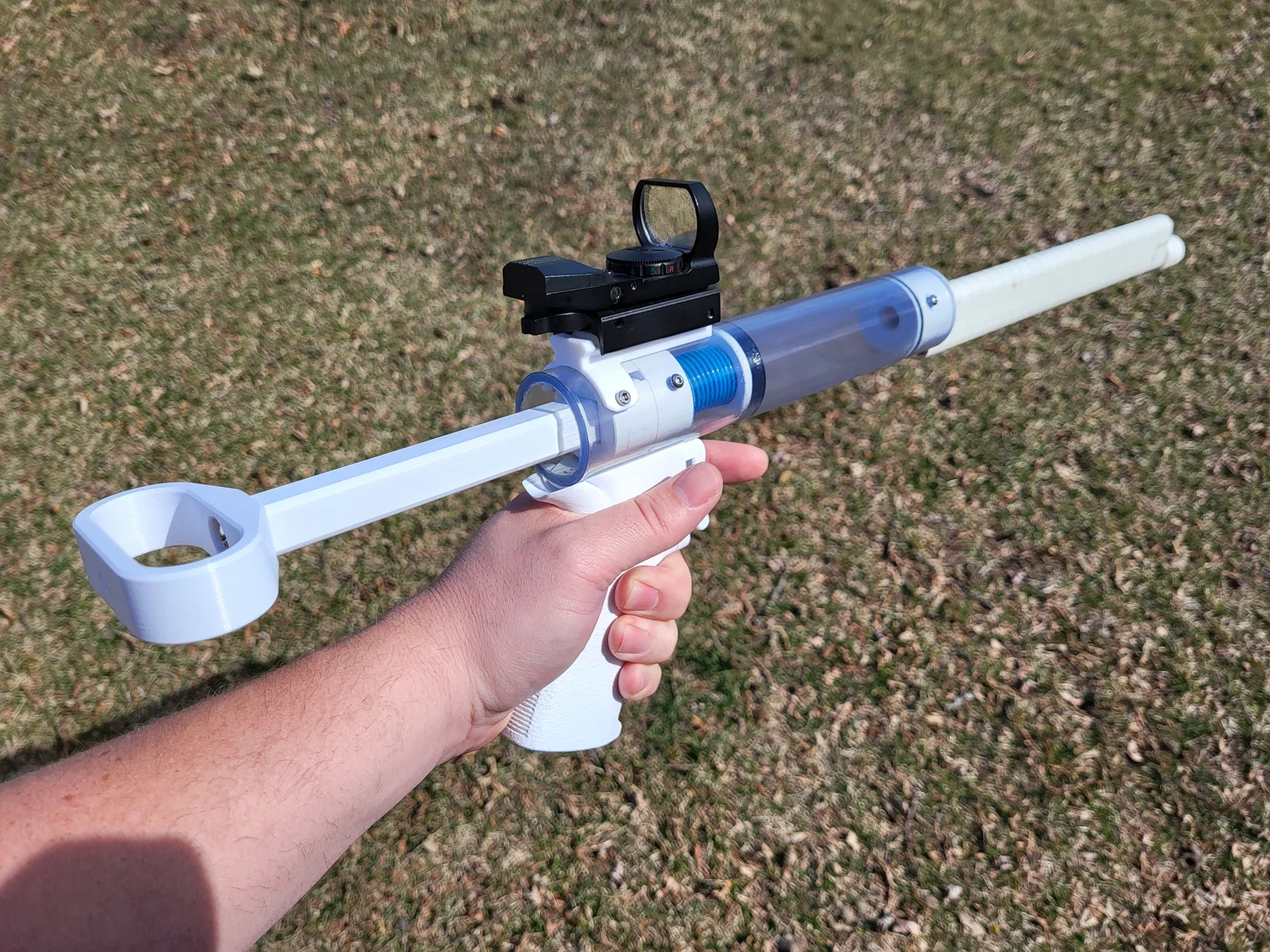

Các file nguồn hiện tại bao gồm bản thiết kế cho súng lục Rainfaux full-length và half-length. Bản full-length là một khẩu súng hiệu suất cao, đạt vận tốc 300fps, còn bản half-length đạt khoảng 240fps. Hai nguyên mẫu của tôi đã hoạt động tốt sau hai năm sử dụng cường độ cao.

Danh sách vật liệu (Bill of Materials)

• Nhựa in PLA hoặc PETG
• Nhựa in TPU
• 13 inch ống 1-¼" PVC (9 inch cho bản half-length)
• Lò xo k25
• 2 ốc vít ¼-20x-0.75"
• 1 ốc vít ¼-20x-1.25"
• 8 ốc vít M3 x 8mm
• 2 ốc vít M3 x 12mm
• 9 đai ốc M3
• 2 nam châm 4x2mm
• Lò xo bút bi dài 0.5", đường kính ngoài 0.125"
• Gioăng chữ O số 33
• Tay cầm tương thích chuẩn AR

Hướng dẫn in

In tất cả các chi tiết bằng nhựa PLA hoặc PETG theo hướng mặc định. Phần skirt_seal in bằng TPU. Tất cả các chi tiết nên in với ít nhất 4 vách (walls) và độ phủ (infill) 25%. Riêng lẫy (catch) phải in 100% infill. Cò súng và cần gạt nên sử dụng tính năng ironing trên các lớp bề mặt. Một số chi tiết sẽ cần hỗ trợ (supports).

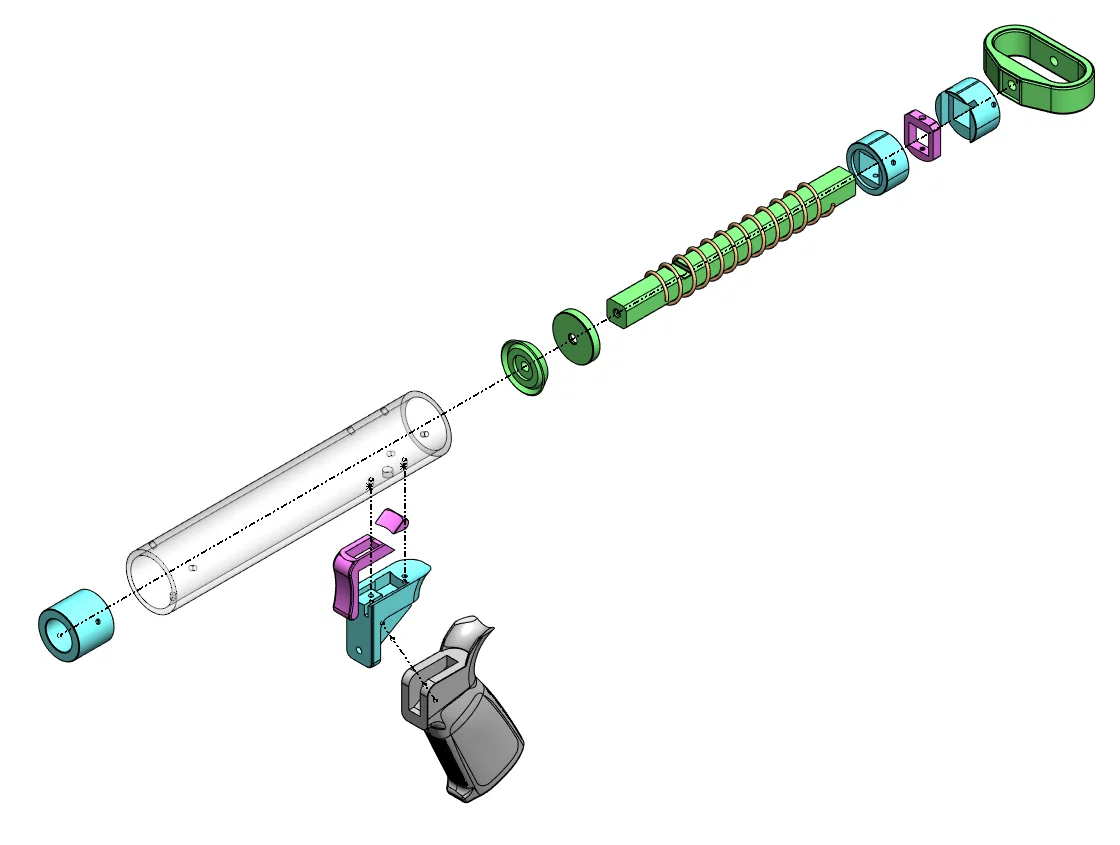

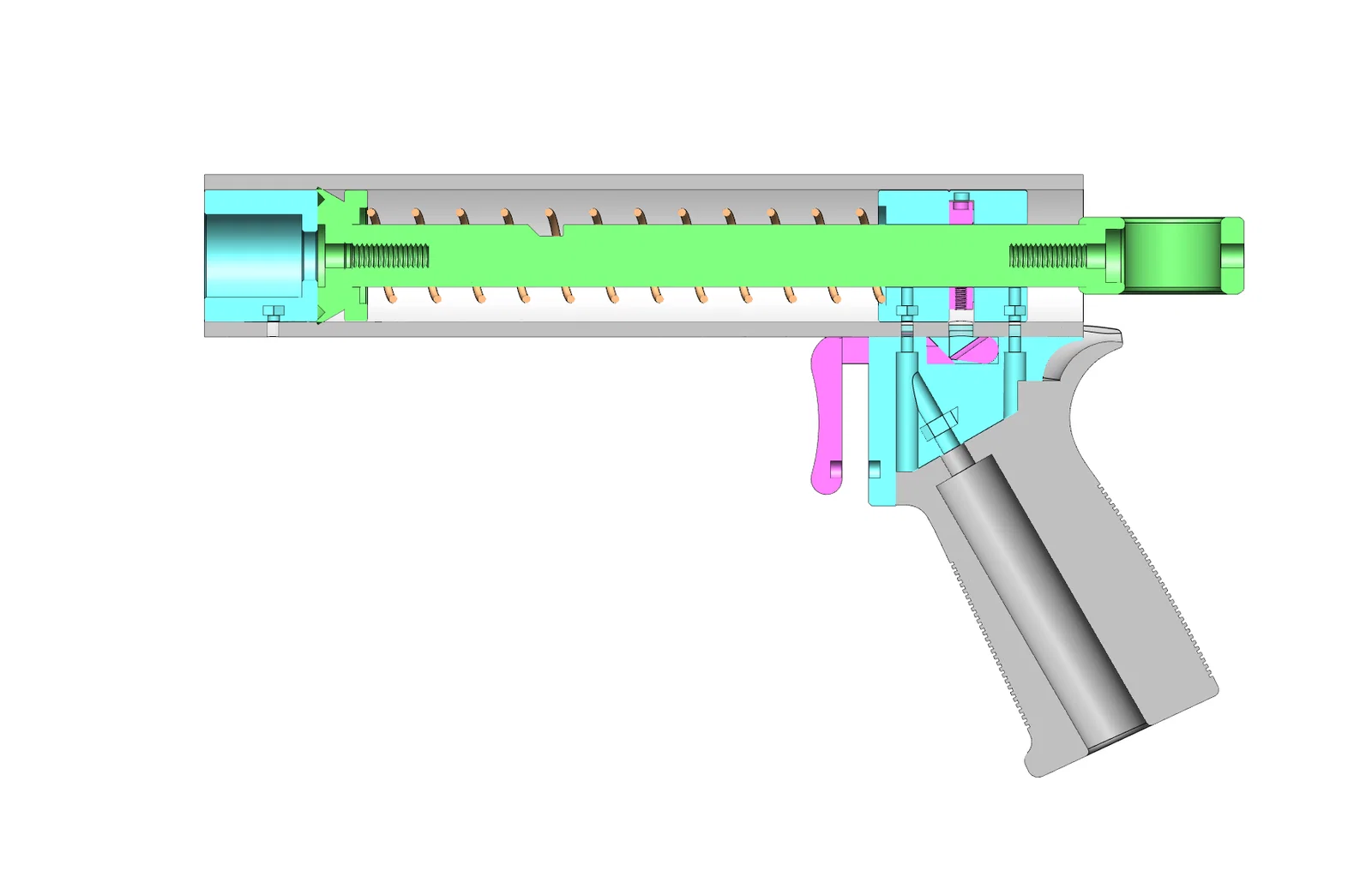

Lắp ráp

Sử dụng drill_guide để khoan lỗ trên ống PVC cho phần lẫy. Mũi khoan 1/8" sẽ tạo độ hở cho ốc vít M3. Lỗ bên dưới lẫy cần khoan 1/4" để vừa với ốc vít của lẫy.

Trên các chi tiết spring_rest_k25, catch_guide_k25 và khớp nối (coupler), hãy thiết lập tạm dừng giữa chừng khi in để thêm đai ốc M3 hình vuông vào bên trong.

Không phải loại ống PVC nào cũng có kích thước giống nhau, nên bạn có thể cần dùng diameter_gauge_1.25PVC để kiểm tra xem có cần chỉnh lại kích thước các bộ phận hay không. Loại ống PVC trong suốt 49035K46 trên McMaster là vật liệu tối ưu nhất.

Bôi trơn đầu piston bằng mỡ silicone để đảm bảo độ ma sát thấp.

Phần lẫy sử dụng hai nam châm 4mm, đặt sao cho chúng đẩy nhau. Cò súng và tay cầm có các hốc để giữ lò xo bút bi nhỏ.

Sử dụng ốc vít ¼-20x-1.25" để gắn tay cầm chuẩn AR vào thân súng. Dùng ốc vít ¼-20x-0.75" để cố định đầu và tay cầm piston.

Sử dụng nòng 18" chặt để đạt công suất tối đa. CPVC là vật liệu làm nòng tối ưu. Đối với bản half-length, hãy dùng nòng 12". Nên sử dụng thêm hoặc RSCB để đạt hiệu quả tốt nhất.
