SV06 Dual 5015 Guinea pig version

Chào mọi người, mình là Lau, một content creator, kỹ sư thiết kế và có niềm đam mê với in 3D. Mời mọi người ghé qua kênh YouTube của mình: mình chuyên làm các video review máy in 3D, hướng dẫn, mod và nhiều thứ khác.

https://www.youtube.com/channel/UCBjyI1E1HROh1BAYgeRZy7g

Ủng hộ công việc của mình: (nhấp vào hình)

https://www.buymeacoffee.com/savagelau

Bạn có thể mua bản quyền thương mại tại đây: (nhấp vào hình)

https://www.patreon.com/SavageLau

---

Thông tin cần lưu ý:

Thiết kế này chưa phải là bản hoàn thiện, có thể vẫn chưa hoàn hảo. Mình sẽ tiếp tục cập nhật. Bạn có thể cân nhắc đợi thêm!

Hạn chế:

Bạn sẽ mất khoảng 6mm ở trục X bên trái và 10mm bên phải. Vị trí homing sẽ bị thay đổi!

Dual 5015 rất ồn. Mình có thể nghe tiếng quạt từ phòng khác ngay cả khi đã đóng cửa.

Thiết kế fan duct vẫn chưa hoàn hảo. Phía sau bên phải của nozzle vẫn chưa đủ lưu lượng gió.

Hãy đọc kỹ mô tả trước khi bắt đầu, bạn phải tự chịu trách nhiệm với phần nhựa in của mình.

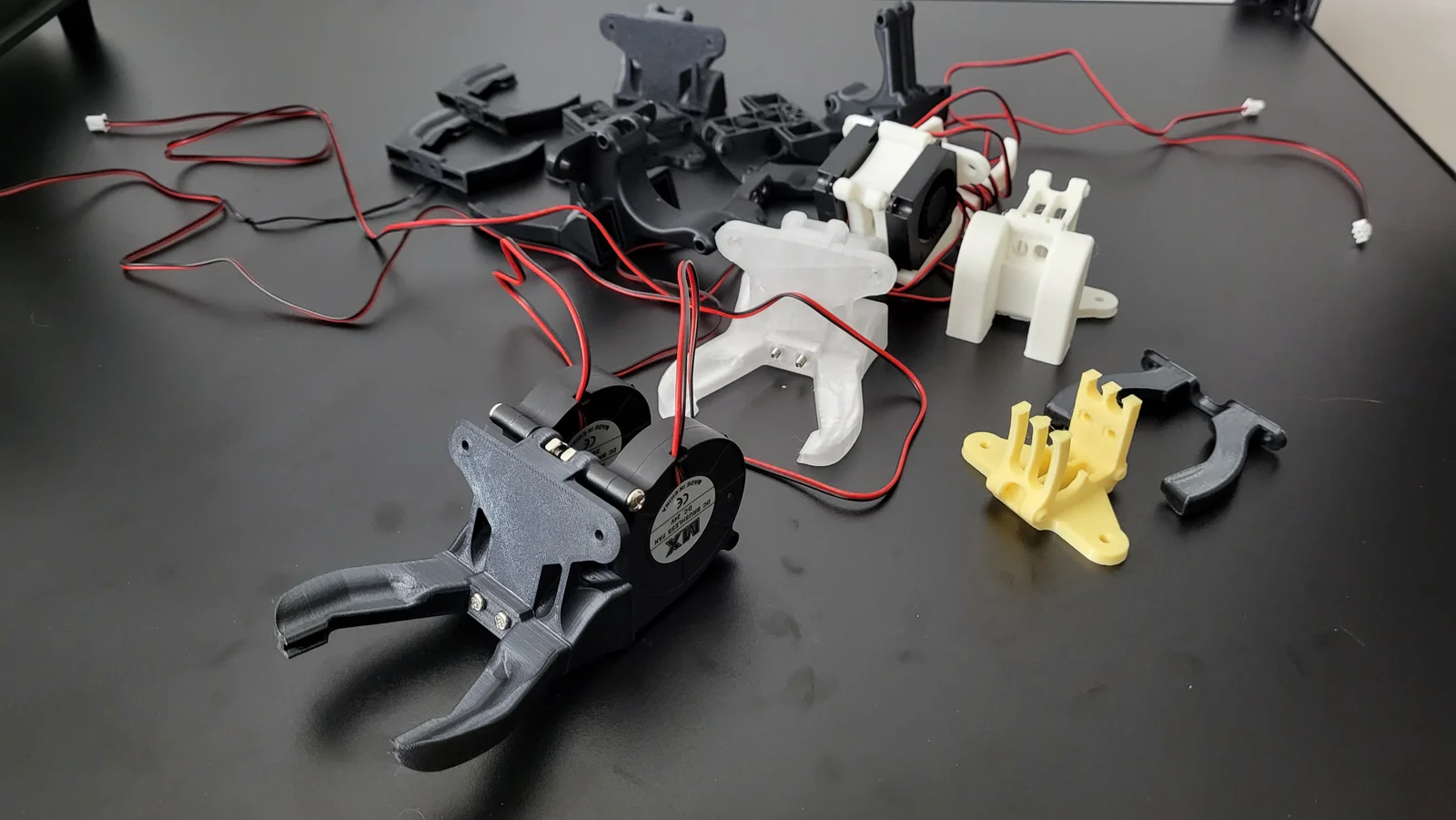

Được rồi, đây là sản phẩm của mình. Dual 5015, phần treo phía sau được lấy cảm hứng từ fan duct 5015 của Scattered Collectables, đây là giải pháp gắn quạt tốt nhất cho dòng máy in này tính đến thời điểm hiện tại.

Quá trình phát triển này tốn rất nhiều thời gian, từ thiết kế ban đầu, in thử, sửa đổi, in thử lại, sửa đổi tiếp, rồi kiểm tra trên máy. Phải tính toán dung sai, độ bền, kiểu dáng... (thật sự rất hại não). Cuối cùng thì một phiên bản tạm ổn đã ra đời, như mình đã nói, vẫn còn nhiều chỗ cần cải thiện.

Bạn không trả tiền cho việc này, nên hãy tử tế và lịch sự nhé!

Bạn có thể tìm mình trên group FB của SOVOL, hoặc nếu có câu hỏi, góp ý, bình luận thì cứ để lại ở đây. Mình thường phản hồi rất nhanh, trừ khi mình không thích bạn :)

Cài đặt in:

Đa số các bản in thử nghiệm được thực hiện trên ED3 Pro. Mình nghĩ dung sai đã rất chuẩn cho mọi người. Không có phần nào quá khó để in cả. Chỉ cần đảm bảo sử dụng brim cho phần đầu (head) và làm theo hướng dẫn hướng in trên hình nhé.

Layer height 0.2mm,

Tốc độ in 70mm/s,

Không cần support, BẮT BUỘC DÙNG BRIM cho phần "head"!!

Khuyên dùng PLA+, PETG, PC, CF, ABS. PLA có thể bị chảy theo thời gian.

Video hướng dẫn lắp đặt:

Cần một ít ốc vít để hoàn thiện. Chi tiết từng bước có trong video.

https://youtu.be/2nAV7mS2qhA
