Vỏ Raspberry Pi 5 (Raspberry Pi 5 Case)

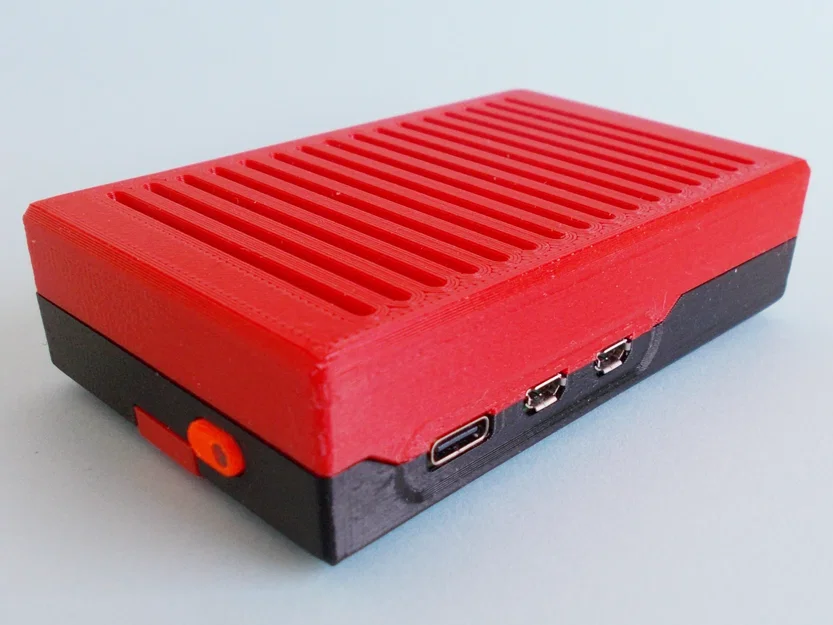

Vỏ bảo vệ cho Raspberry Pi 5 tích hợp tản nhiệt active cooler, nút nguồn có đèn LED, nắp đậy thẻ SD và khóa snap tiện lợi. Thiết kế tối ưu cho phép in với nhựa PETG, hỗ trợ kết nối GPIO và các cổng cắm ngoại vi kích thước lớn.
Mô tả

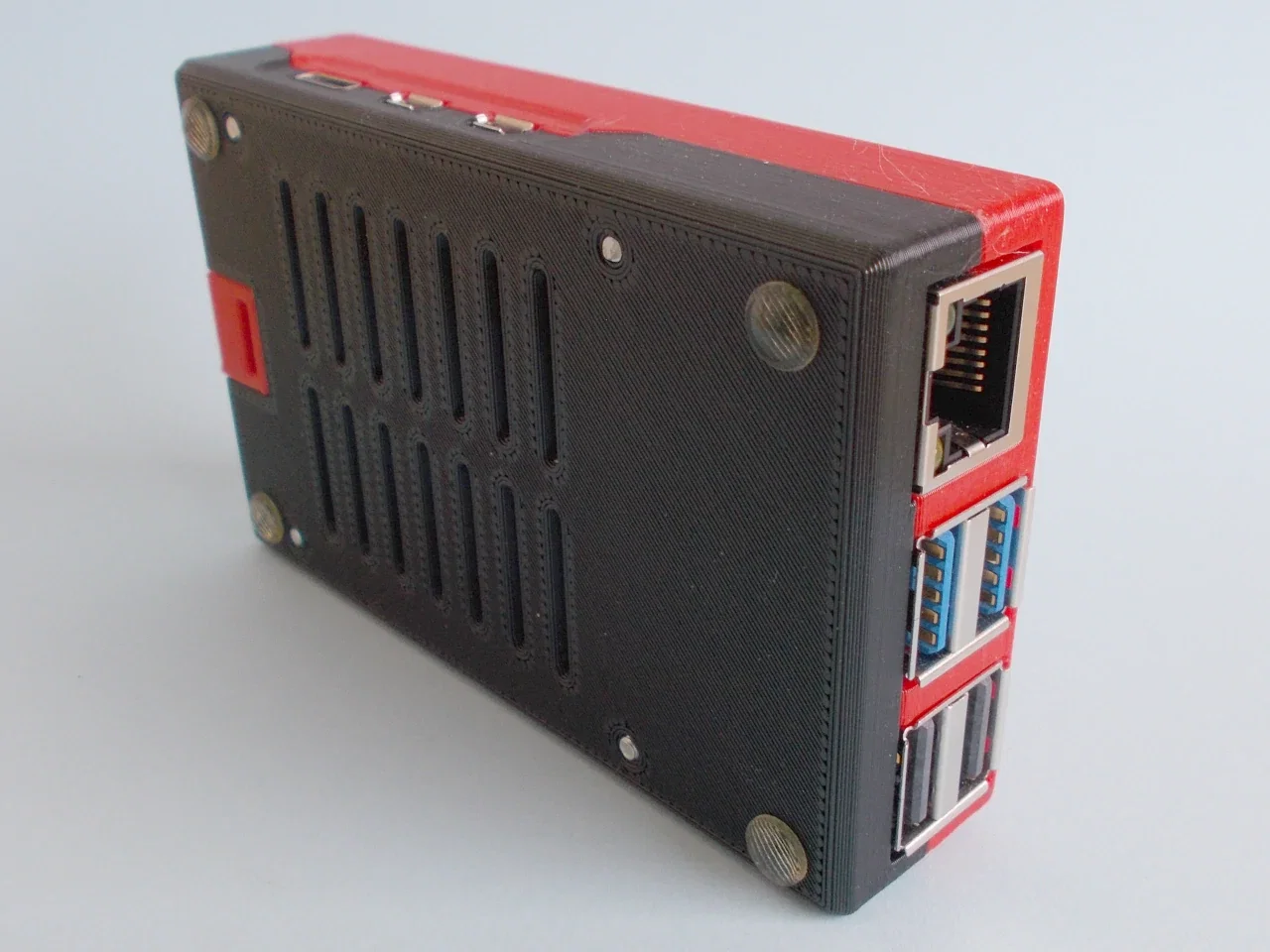

Chiếc vỏ này được thiết kế dành riêng cho Raspberry Pi 5 đi kèm với bộ tản nhiệt active cooler chính hãng. Cơ chế khóa snap giúp đóng mở dễ dàng mà không gây hư hại cho vỏ. Ống dẫn khí tích hợp cho quạt giúp ngăn chặn tình trạng luân chuyển không khí nóng bên trong. Khe cắm thẻ SD được bảo vệ bằng nắp trượt. Đèn LED trạng thái được hiển thị rõ ràng thông qua thấu kính tích hợp trên nút nguồn. Các thành mỏng gần cổng HDMI và USB-C cho phép bạn sử dụng được cả những đầu cắm to bản. Bạn cũng có thể bắt vít bo mạch vào phần đáy vỏ bằng ốc M2.5x6 nếu muốn.

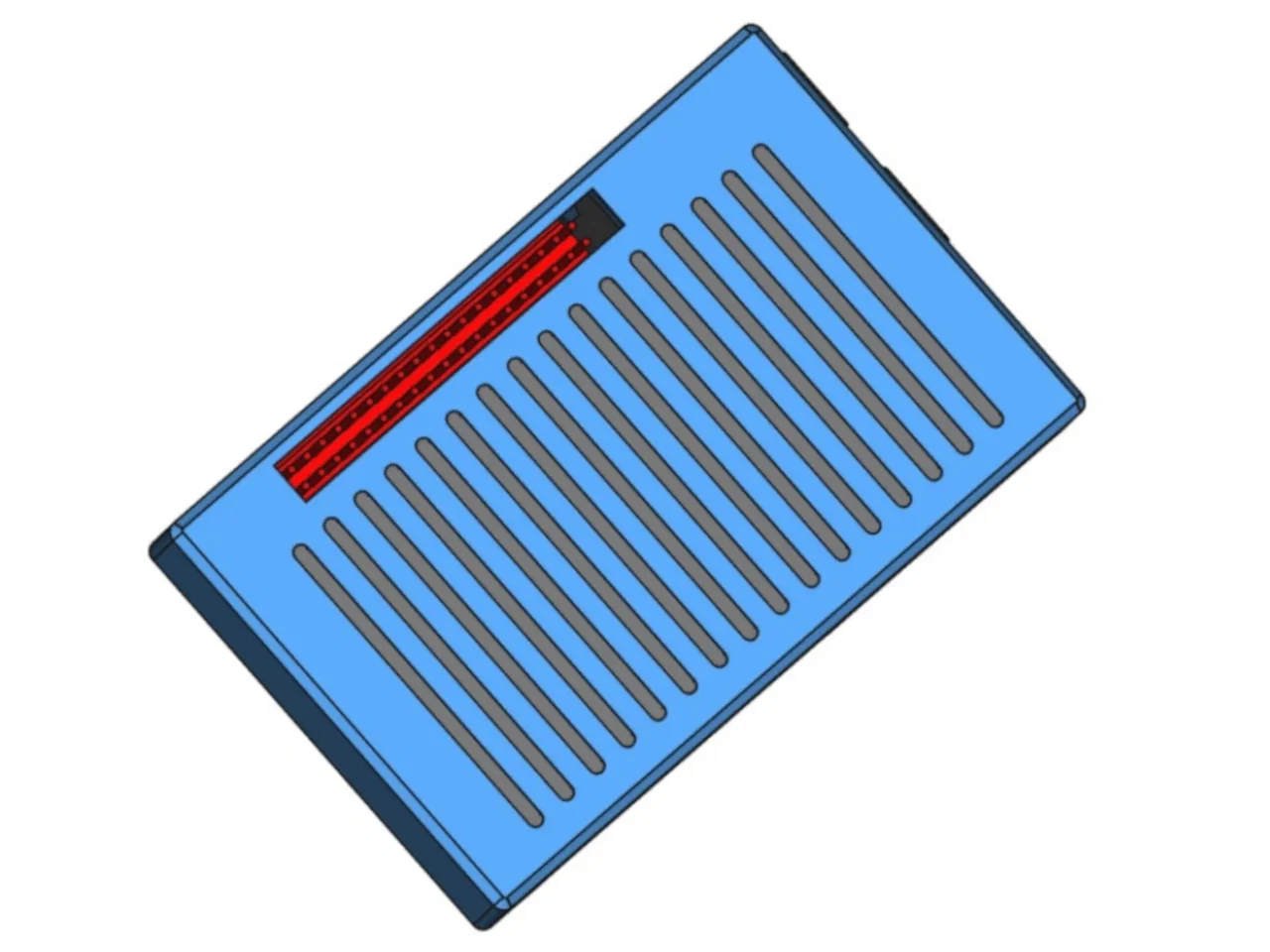

Có hai phiên bản nắp trên: phiên bản tiêu chuẩn và phiên bản có khoét lỗ để kết nối GPIO.
Thông tin in ấn
Tất cả các chi tiết được in với đường kính đầu phun 0.4 mm sử dụng nhựa PETG.
- Độ cao lớp in: 0.2 mm
- Infill: 100%
- Perimeter: 2 (riêng lớp đầu tiên của phần nắp trên nên để perimeter là 3 để tránh hiện tượng zigzag trên các thanh chắn).
Cần độ chính xác cao cho khe cắm nắp đậy thẻ SD và nút nguồn để hoạt động trơn tru. Dù phần đáy có thể in mà không cần support, nhưng bạn nên thêm support ở những vị trí quan trọng này. Kiểu support 'organic' hoạt động rất hiệu quả và dễ tháo gỡ.

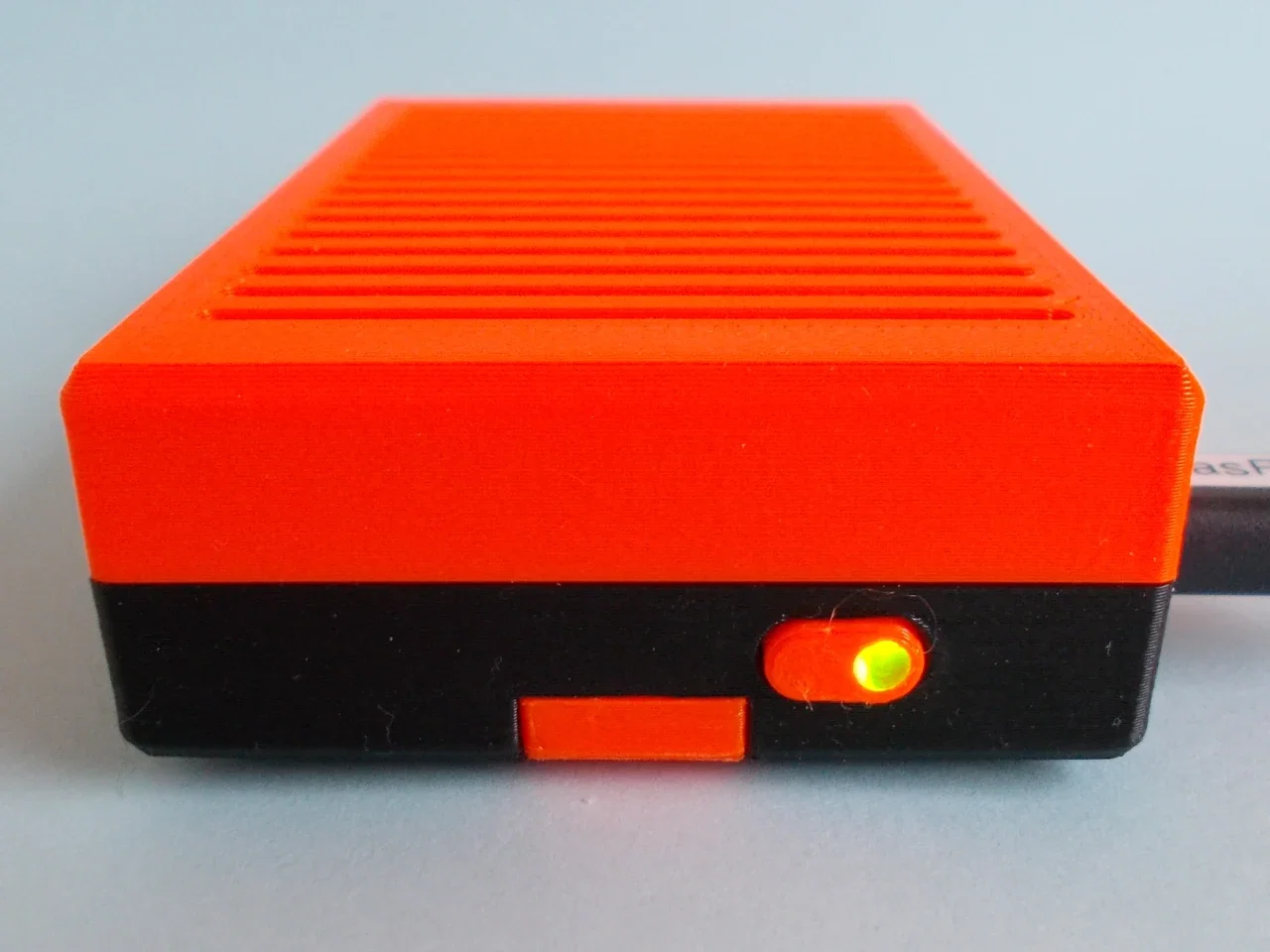

Nút nguồn
Có nhiều tùy chọn cho nút bấm:
A) In toàn bộ bằng nhựa trong suốt (transparent clear), infill 100% để đèn LED sáng rõ.
B) In bằng nhựa màu, dùng một đoạn nhựa trong suốt (đường kính 1.75 mm) làm ống dẫn sáng.
C) In bằng nhựa màu, dùng một đoạn vật liệu trong suốt đường kính 2.8 - 3mm làm ống dẫn sáng.
D) In bằng nhựa màu, dùng đoạn nhựa trong suốt (đường kính 1.75 mm) làm ống dẫn sáng; lỗ được khoét nghiêng để nhìn đèn LED rõ hơn.
Lỗ cắm nên được khoan lại bằng mũi khoan phù hợp. Bạn có thể ép hoặc dán keo để cố định ống dẫn sáng trong suốt. Để nút bấm hoạt động tốt, bề mặt bên ngoài cần được làm nhẵn mịn.

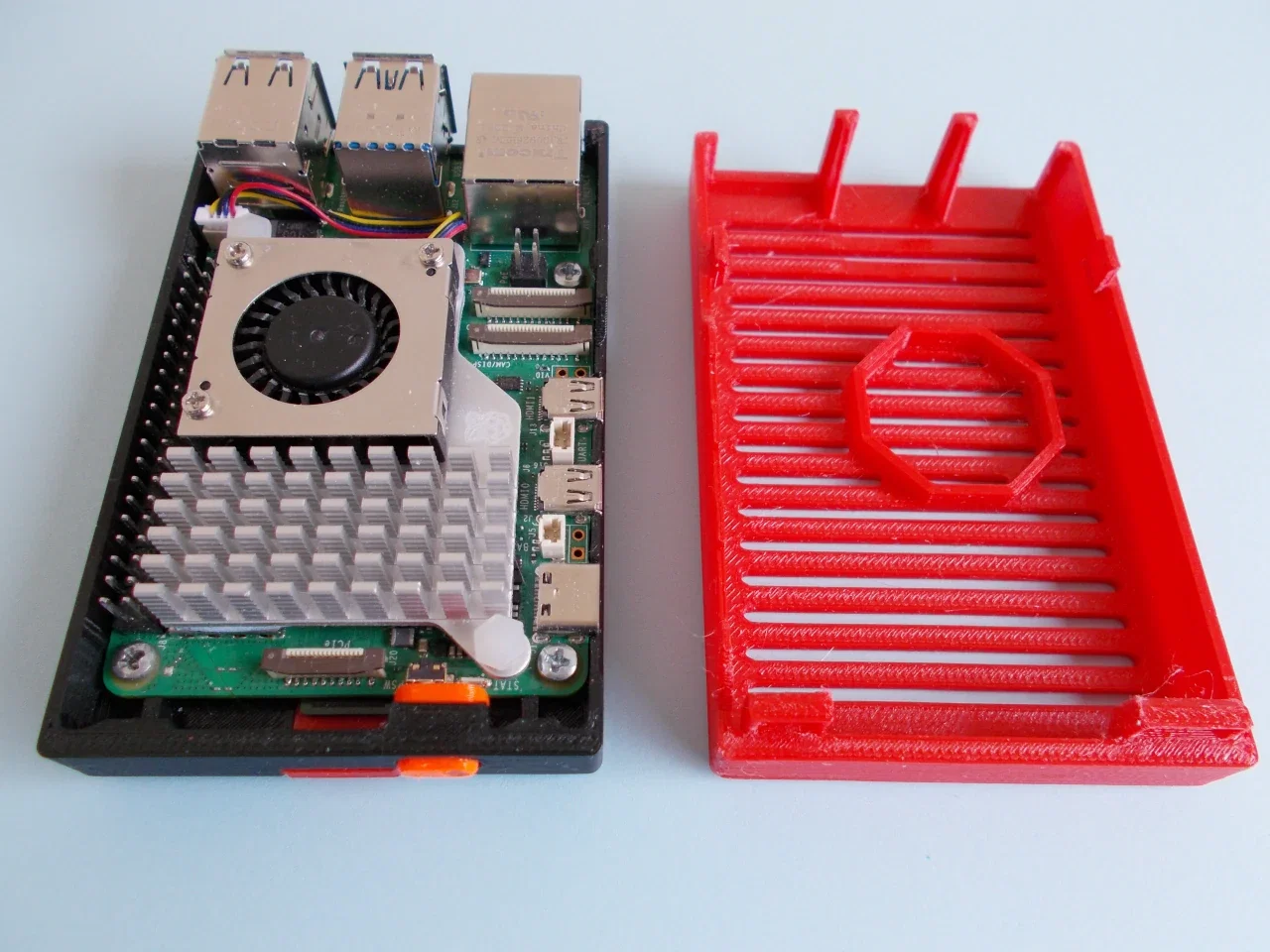

Hướng dẫn lắp ráp
- Lắp nút bấm vào.
- Đưa bo mạch vào, bắt đầu từ phía cổng USB.
- Đẩy bo mạch vào vị trí cố định.
- Tùy chọn: Bắt 4 ốc M2.5x6 để cố định bo mạch vào phần đáy vỏ.
- Bóp nhẹ phần nắp trên tại vị trí được đánh dấu để đóng vỏ lại.
Nhật ký thay đổi 24/12/2024: Đã thêm file RasPi5_V11D_Top_GPIO.stl
