Vỏ bảo vệ cho màn hình Cheap Yellow Display (CYD)

Tác giả HD_Creator

Lượt tải
246
Lượt thích
20
Lượt coi
1.630

File 6 2,4 MB

  • FrontsideType_B_1776238361.stlSTL · 301,1 KB
  • Backside_Type_B_1776238362.stlSTL · 521,4 KB
  • FrontsideType_C_1776238363.stlSTL · 301,1 KB
  • Backside_Type_C_1776238365.stlSTL · 521,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

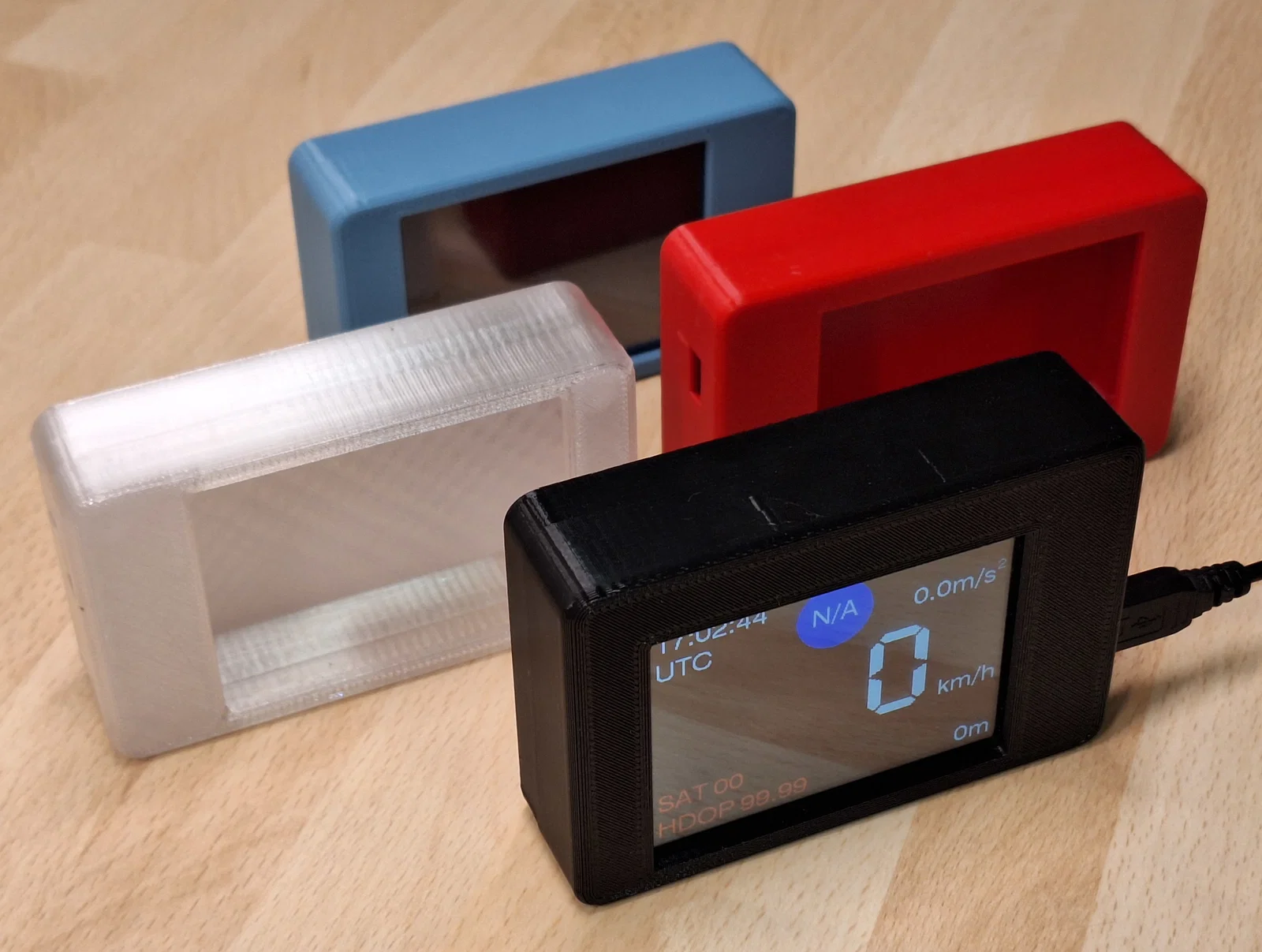

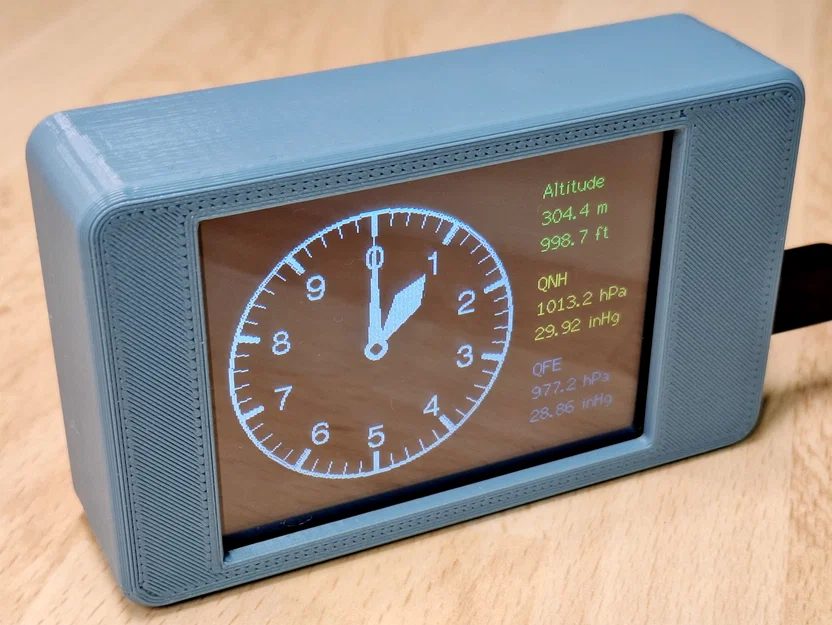

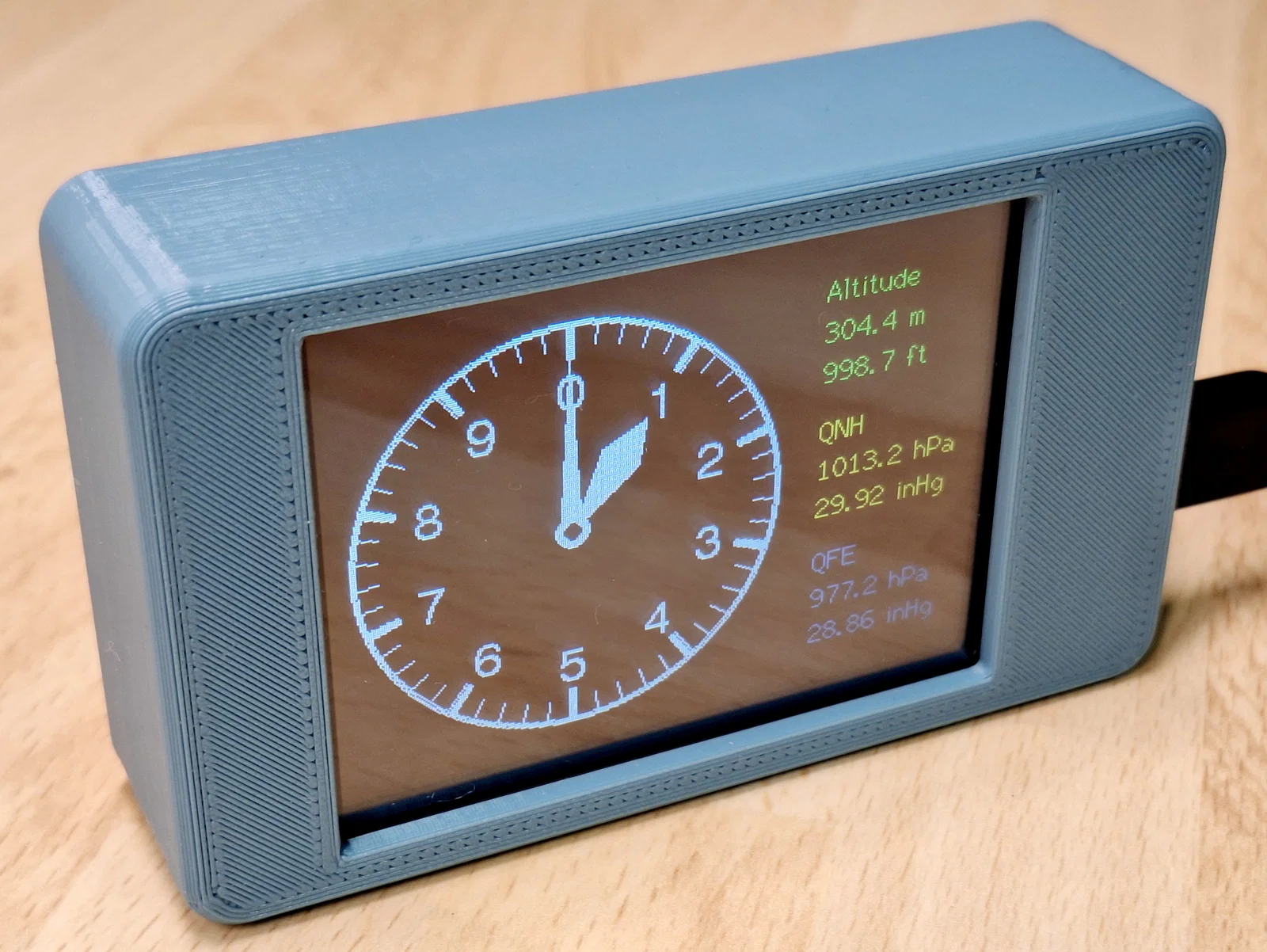

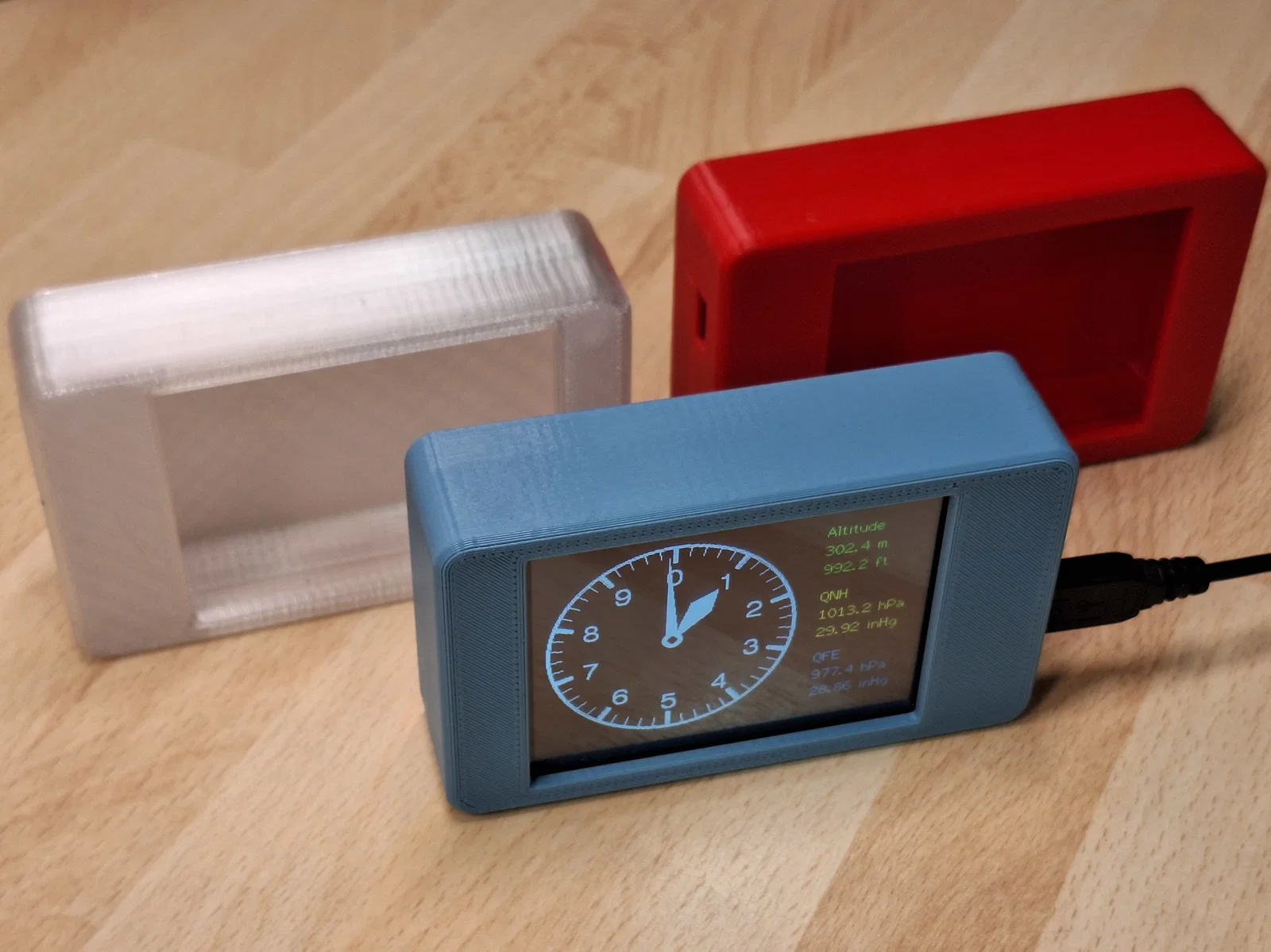

Khi tìm kiếm Cheap Yellow Display trên mạng, bạn hãy tìm mã ESP32-2432S028R. Đây là màn hình 2.8 inch có cảm ứng điện trở đi kèm bo mạch ESP32. Với Arduino IDE, việc sử dụng nó cho các ứng dụng riêng của bạn rất dễ dàng. #### Có 3 bộ vỏ bảo vệ khác nhau trong bài đăng này. Loại B dành cho các ứng dụng chỉ cần bo mạch CYD mà không cần cắm dây cáp cho cảm biến (hoặc dây cảm biến đã được hàn trực tiếp vào bo mạch). Thiết kế của nó khá sát với các cạnh của bo mạch. Loại C có nhiều không gian hơn xung quanh các cạnh, giúp bạn có thể cắm các đầu nối nhỏ đi kèm với CYD để kết nối cảm biến (giống như cách tôi đã làm với cảm biến áp suất không khí). Loại GPS có đủ không gian và giá đỡ cho mô-đun GPS BE-220 (đây là loại tôi thích nhất trong số các mô-đun GPS hiện có, dù giá cao hơn nhưng nó cực kỳ nhạy và chính xác). #### In ấn Việc in các linh kiện này rất dễ dàng. Không cần hỗ trợ (supports). Bạn chỉ cần in các chi tiết theo đúng hướng đã tải lên với các thiết lập thông thường. Tôi đã sử dụng PETG nhưng tôi nghĩ dùng PLA cũng ổn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
6
Tổng dung lượng
2,4 MB
File lớn nhất
521,4 KB
