Đế gắn SKR Mini cho Anet A8 Plus

Những thứ cần chuẩn bị

• Mainboard SKR Mini hoặc bất kỳ bo mạch nào tương thích với Creality Ender.
• 9 con ốc M3x6 hoặc M3x4.
• Đầu nối JST-XH loại 2 chấu (cái).
• Cáp dẹt 10 chân cho màn hình LCD.
• Đầu nối Dupont 5x2 hàng cái và chân cắm cái để làm cáp LCD tùy chỉnh.
• Dụng cụ cắt, ví dụ như máy Dremel với lưỡi cắt để khoét lỗ trên vỏ hộp điện tử.
• (Tùy chọn) Đầu cos (ferrules) và kìm bấm cho các đầu nối nguồn & bàn nhiệt.
• Kìm bấm đầu cos, ví dụ như loại Engineer PA-09.

Các bước thực hiện

• Tháo mainboard cũ ra.
• Tự làm cáp LCD tùy chỉnh hoặc lắp màn hình BTT TFT35 mới.
• Chuyển đổi endstop và thermistor sang đầu nối JST 2 chân.
• Đảo ngược dây trong hai đầu nối JST của quạt.
• In đế gắn bo mạch.
• Khoét lỗ trên nắp hộp điện tử để cắm thẻ SD & USB.
• Xây dựng firmware tùy chỉnh.

Cáp LCD tùy chỉnh

Nếu bạn không muốn tự làm cáp, bạn có thể mua màn hình BTT TFT35 để có giao diện cảm ứng xịn xò. Nhưng nếu bạn vẫn muốn dùng màn hình zin, hãy đọc tiếp nhé.

Anet A8 plus dùng hai dây cáp để nối vào màn hình LCD. Với bản độ này, chỉ cần một dây là đủ và bạn sẽ cắm vào cổng ghi nhãn LCD trên màn hình (không phải cổng J3).

Firmware sẽ được cấu hình để dùng CR10_STOCK_DISPLAY (giống như Ender 3) và bạn chỉ cần làm cáp theo hướng dẫn dưới đây. (Nguồn tham khảo cho phía ANET)

       SKR Mini E3 V3.0.1         ANET FULL GRAPHICS LCD (Cổng LCD)
             ------                          ------
  (BEEPER)  | 1  2 | (BTN_ENC)          GND | 1  2 | 5V
  (BTN_EN1) | 3  4 | RESET           LCD_RS | 3  4 | BTN_EN2
  (BTN_EN2)   5  6 | (LCD_D4)        LCD_EN   5  6 | BTN_EN1
  (LCD_RS)  | 7  8 | (LCD_EN)               | 7  8 | BTN_ENC
       GND  | 9 10 | 5V              LCD_D4 | 9 10 | BEEP
             ------                          ------
              EXP1                            LCD


SKR        LCD         Tên
--------------------------
EXP1_1     LCD_10     BEEPER
EXP1_2     LCD_8      BTN_ENC
EXP1_3     LCD_6      BTN_EN1
EXP1_4     J3_7       RESET
EXP1_5     LCD_4      BTN_EN2
EXP1_6     LCD_9      LCD_D4
EXP1_7     LCD_3      LCD_RS
EXP1_8     LCD_5      LCD_EN
EXP1_9     LCD_1      GND
EXP1_10    LCD_2      5V

Thay thế đầu nối JST cho Endstop & Thermistor

Mọi cáp quạt, end-stop và thermistor đều phải thay đổi đầu JST.

Sử dụng kim khâu cỡ trung bình để đẩy lẫy giữ dây trong đầu nhựa ra. Sau khi tháo, bạn có thể cần bẻ cong nhẹ cái lẫy lên để nó bám chắc lại khi lắp vào đầu 2 chấu mới.

Thứ tự dây của end-stop và thermistor không quan trọng.

Đảo ngược dây trên cáp quạt

Dây đỏ và đen của cáp quạt phải được đổi chỗ cho nhau. Nếu không, quạt sẽ bị cháy ngay khi bạn cắm điện. Kết quả sau khi làm xong trông sẽ như thế này.

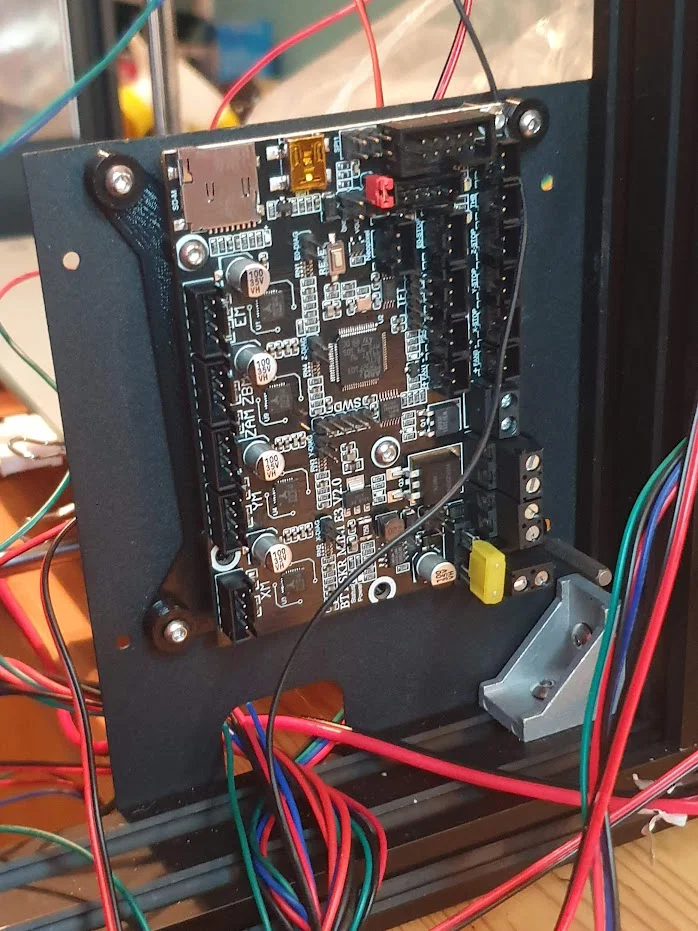

In và gắn đế adapter bo mạch

Sử dụng ốc M3x6 hoặc M3x4 để bắt vít. Cả hai loại đều dùng tốt.

Khoét lỗ trên vỏ hộp điện tử

Khoét lỗ cho thẻ SD / USB cũng như đường luồn dây cho giàn trục X. Mình đã dùng máy Dremel với lưỡi cắt kim cương để làm việc này.

Xây dựng firmware tùy chỉnh

Lấy cấu hình Marlin cho Anet A8 Plus, rồi đổi motherboard thành #define MOTHERBOARD BOARD_BTT_SKR_MINI_E3_V2_0 hoặc tùy theo loại bo mạch Ender mà bạn đang dùng. Trong mục LCD, hãy đảm bảo chọn CR10_STOCK_DISPLAY thay vì ANET_FULL_GRAPHICS_LCD.

#ifndef MOTHERBOARD
  #define MOTHERBOARD BOARD_BTT_SKR_MINI_E3_V2_0
#endif

#define CR10_STOCKDISPLAY
//#define ANET_FULL_GRAPHICS_LCD

#define INVERT_X_DIR true
#define INVERT_Y_DIR true
#define INVERT_Z_DIR true

#define SERIAL_PORT 2
#define SERIAL_PORT_2 -1

#define X_DRIVER_TYPE  TMC2209
#define Y_DRIVER_TYPE  TMC2209
#define Z_DRIVER_TYPE  TMC2209

#define E0_DRIVER_TYPE TMC2209
//#define REVERSE_ENCODER_DIRECTION
