Giá đỡ mẫu filament v3 với thiết kế cải tiến

24/09/2023:

• Đã thay đổi hình dạng của các lỗ trên bản lề thành hình giọt nước thay vì hình tròn để tính đến việc vật liệu bị chùng
• Đã vát cạnh các tấm khoảng cách ở phần dưới của Giá Đỡ Mẫu Swatch để dễ dàng chèn các Mẫu Swatch vào
• Đã tăng dung sai tổng cộng 0. 1mm cho mỗi cái (trước đây là 0. 4mm, giờ là 0. 5mm) bằng cách làm cho các tấm khoảng cách mỏng hơn
• Đã vát các lỗ cho các chốt trên Giá Đỡ Mẫu Swatch như một cách để đảm bảo rằng sự biến đổi nhẹ về đường kính của các chốt không ngăn cản Giá Đỡ đóng hoàn toàn (đã có một chốt bị gãy trên một cái của tôi sau khi bị kẹt, dẫn đến sự thay đổi này)
• • Có thể sẽ làm lại các chốt nếu chúng tiếp tục là vấn đề -

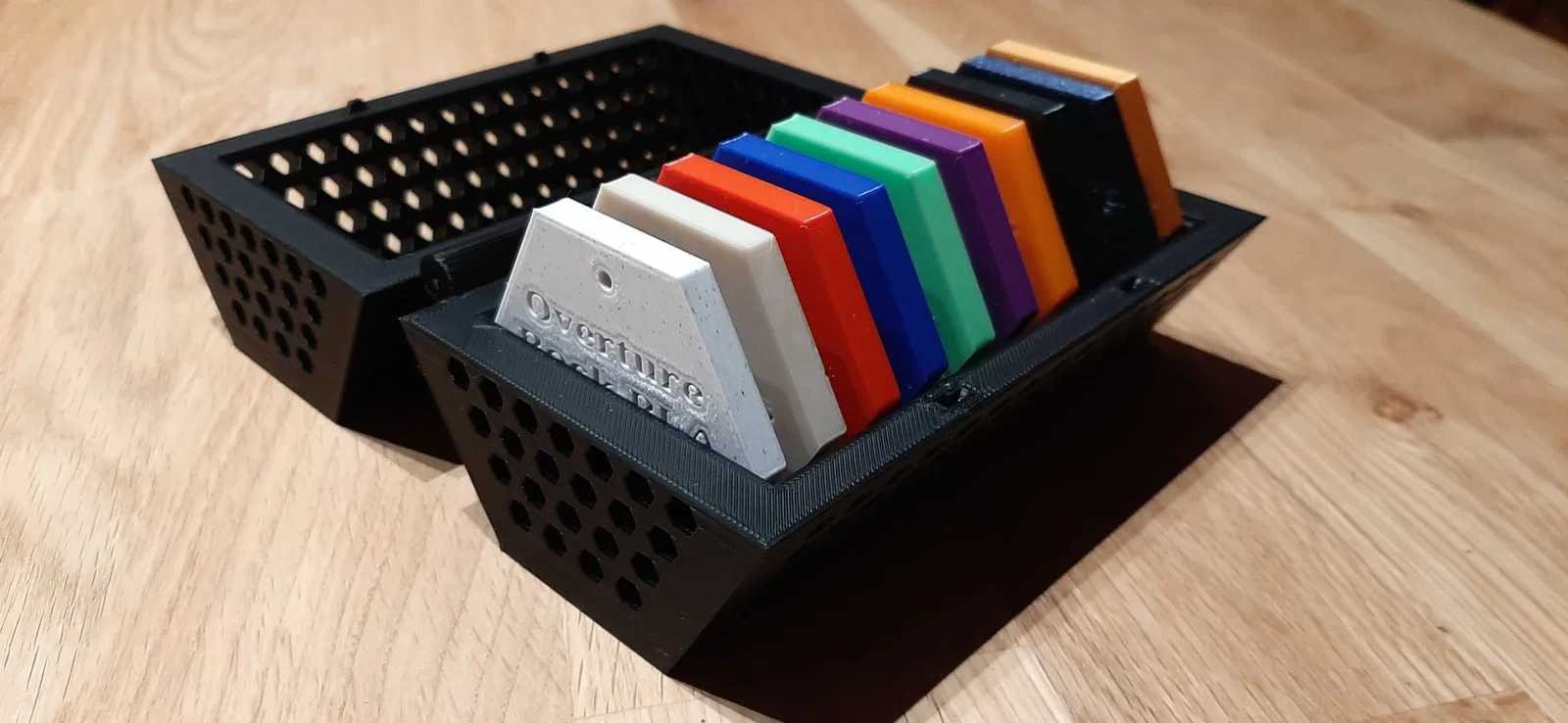

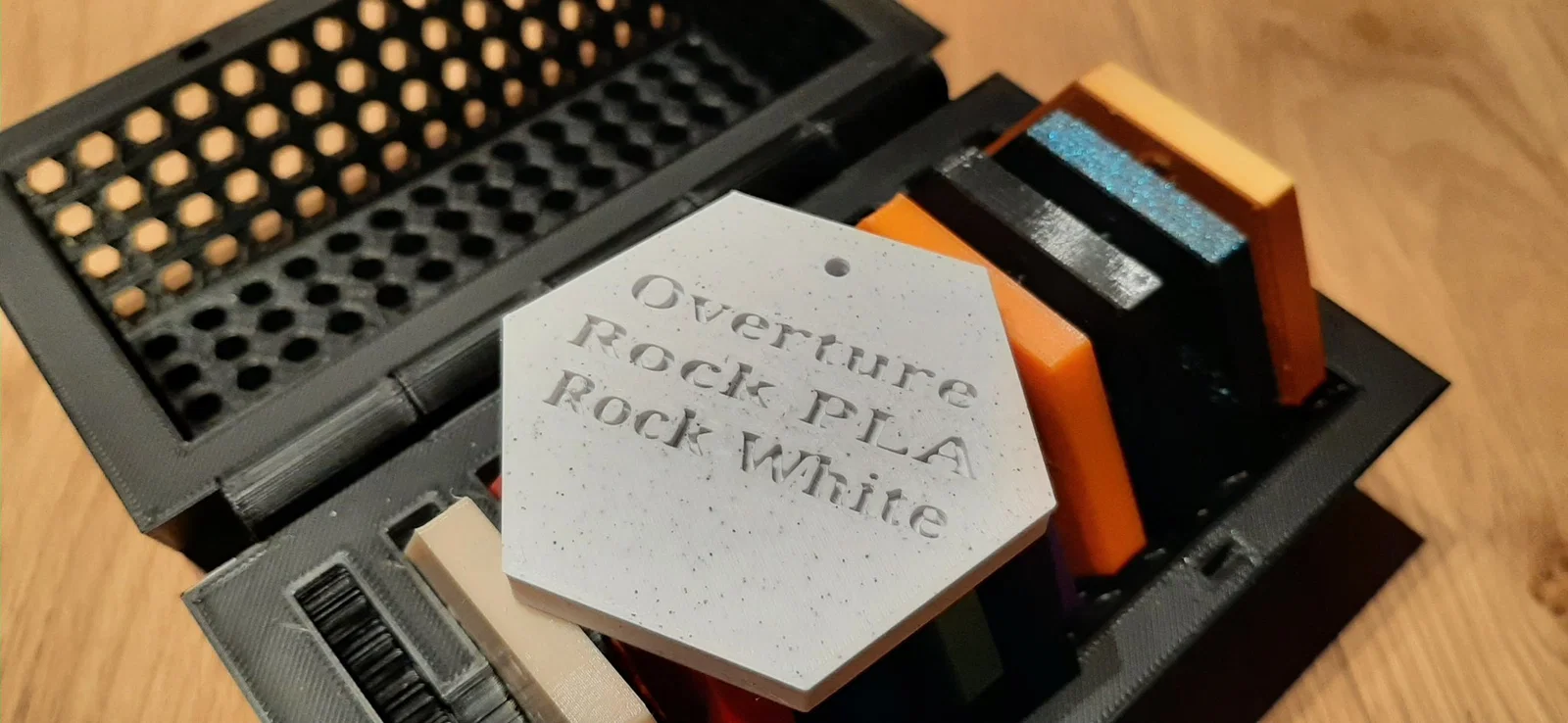

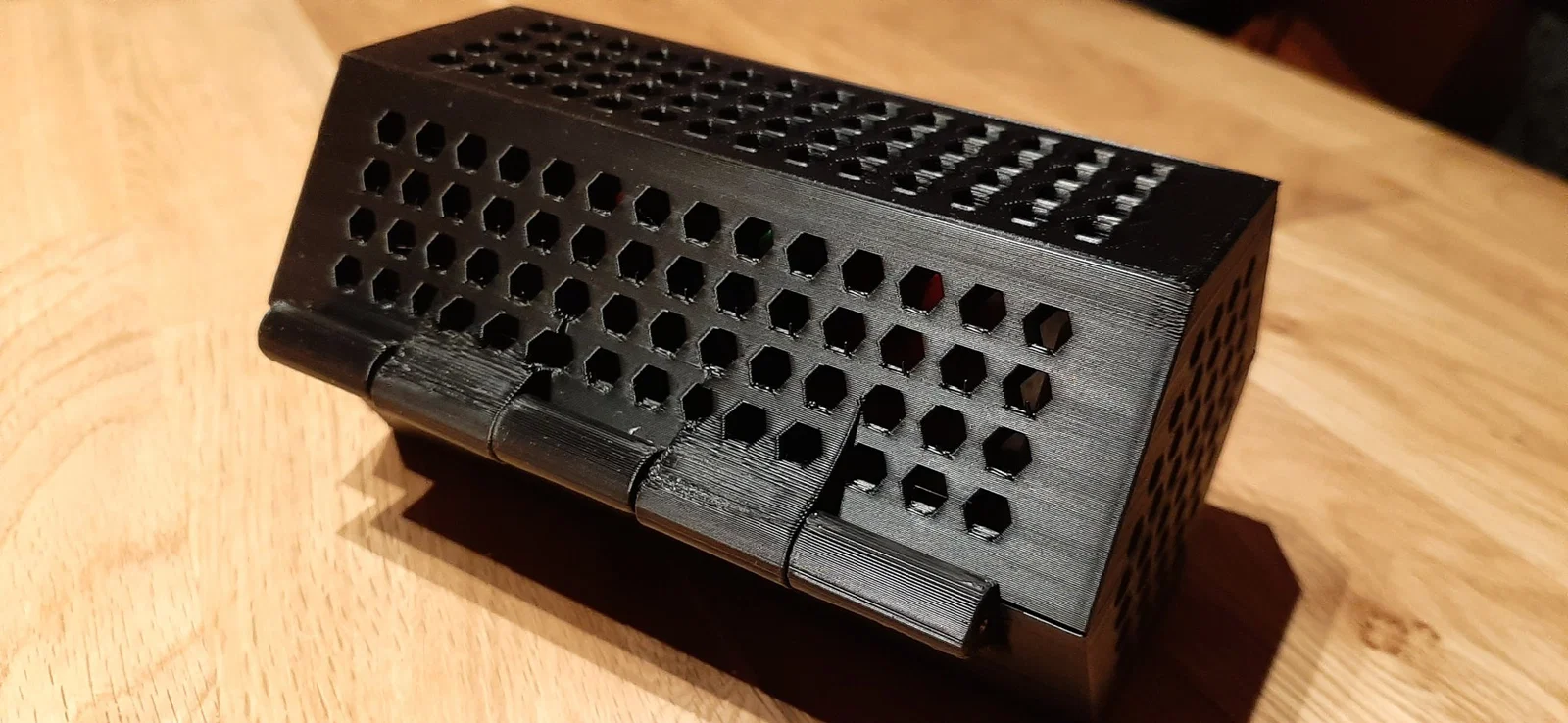

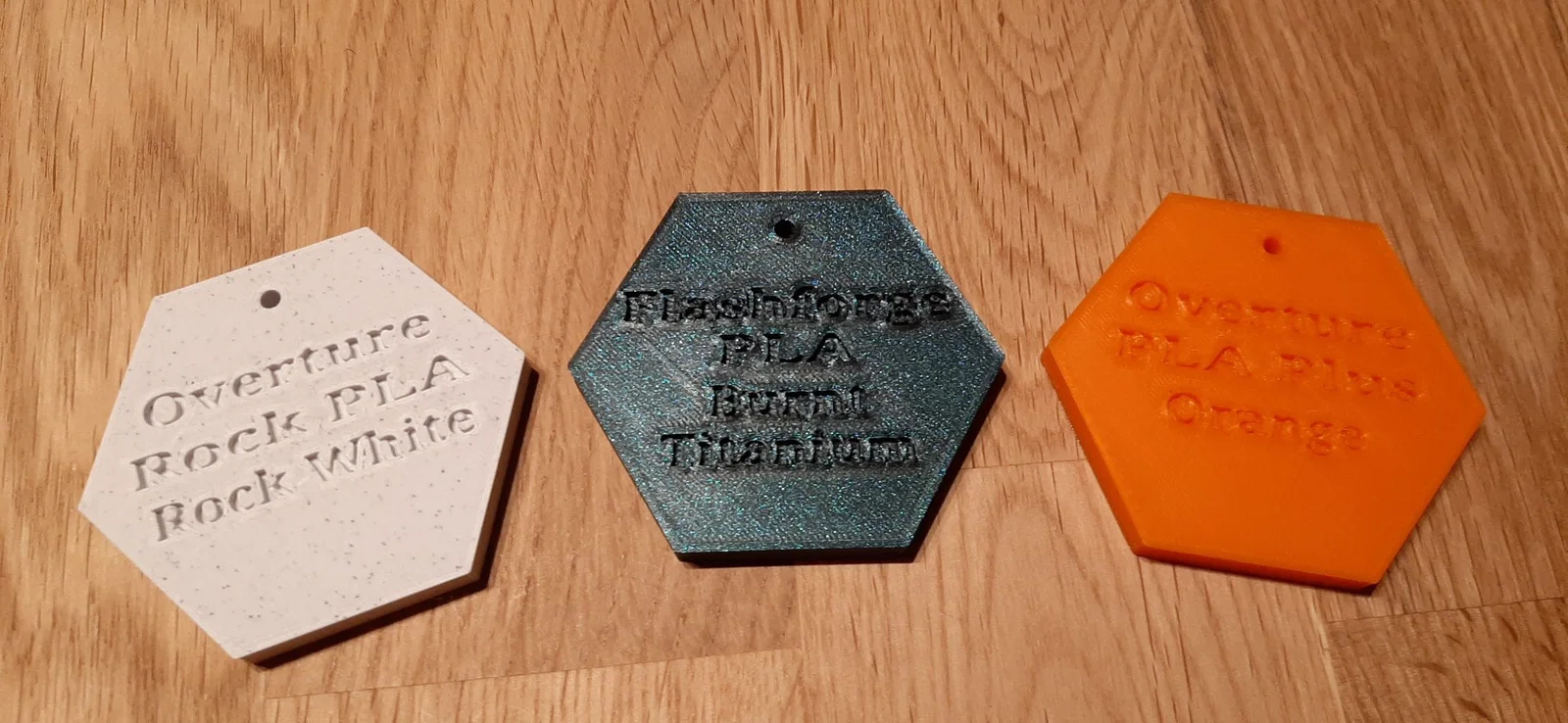

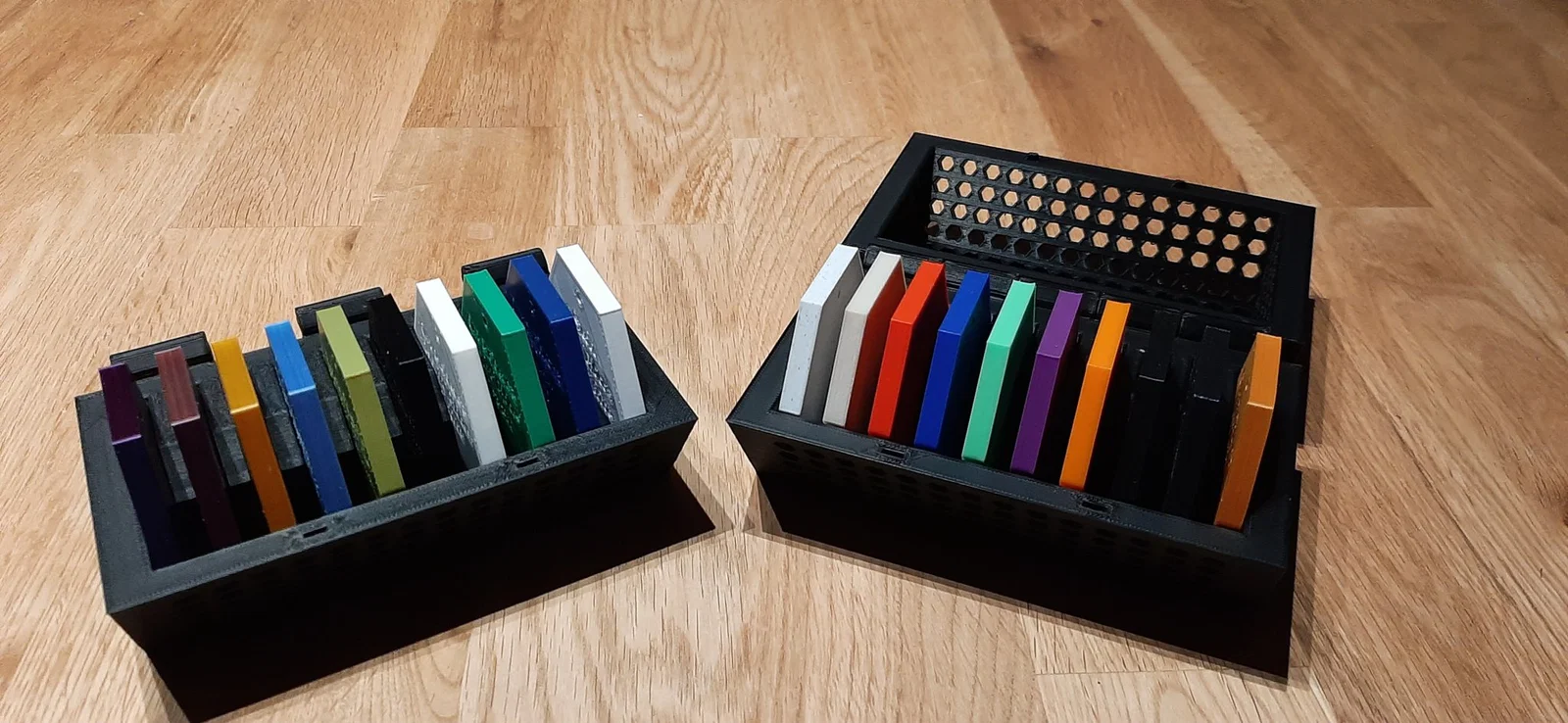

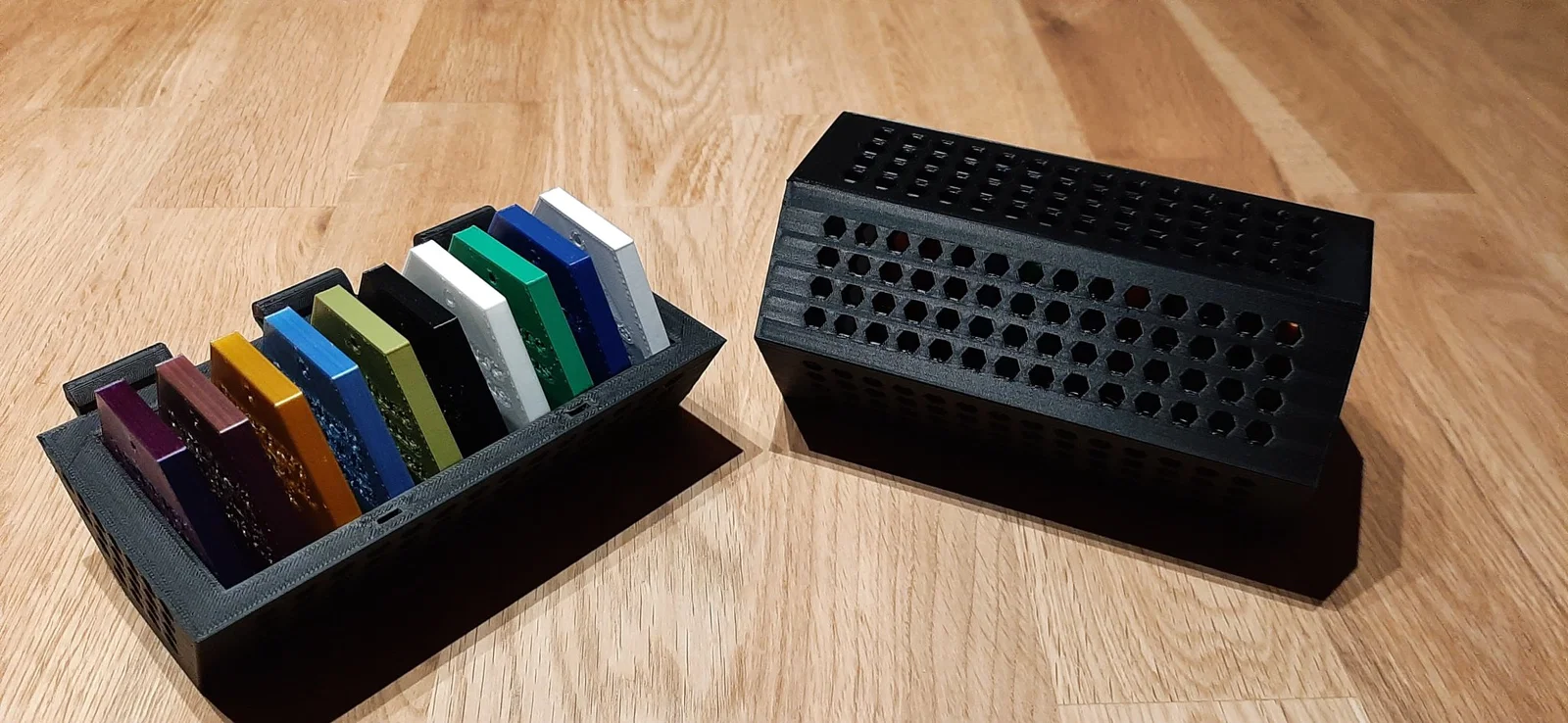

Đây là phiên bản thứ ba của Giá Đỡ Mẫu Sợi Filament của tôi. Phiên bản đầu tiên là một mớ hỗn độn lung lay với toàn bộ đứng thẳng. Phiên bản thứ hai vững chắc hơn nhiều với một mẫu hình lục giác đẹp ở các bức tường nhưng tôi vẫn không hài lòng với nó nên đây là phiên bản thứ ba và hiện tại là phiên bản cuối cùng của Giá Đỡ Mẫu Sợi Filament của tôi! Đây là dự án Fusion 360 thực sự đầu tiên của tôi và tôi nghĩ nó đã hoàn thành khá tốt! Nó bao gồm 2 phần, phần Dưới và phần Nắp. Cả hai đều có bản lề ở phía sau mà bạn có thể dễ dàng kết nối bằng một đoạn sợi được cắt theo kích thước (tín dụng cho ý tưởng này thuộc về ; tôi không biết họ có phải là người đầu tiên sử dụng điều này không nhưng đây là nơi tôi có ý tưởng nên tôi sẽ ghi công cho họ. Mô hình này hoàn toàn được tùy chỉnh trong Fusion 360). Các Mẫu Sợi Filament tương ứng phù hợp với những cái này ban đầu được dự định để được xâu lại với một đoạn sợi hoặc một dây hoặc cái gì đó… Tôi đã làm chúng từ lâu, đó là lý do tại sao chúng có một lỗ nhỏ ở phía trên. Dòng trên cùng chứa tên thương hiệu của sợi, dòng thứ hai là loại sợi và cuối cùng dòng thứ ba có tên màu của sợi. Mỗi giá đỡ mẫu filament giữ 10 mẫu một cái, Giá đỡ mẫu có độ dung sai nhưng nếu máy in của bạn có độ chính xác kích thước kém/bản in gặp phải các vấn đề như chân voi, bạn có thể gặp khó khăn khi đặt chúng vào bên trong hộp. Nếu bạn muốn tôi thêm bất kỳ thương hiệu/loại vật liệu/màu sắc nào dưới dạng tệp, hãy thoải mái nhắn tin cho tôi và tôi sẽ thêm chúng ngay khi tôi có chút thời gian rảnh :)
