Bộ Giá Đỡ và Khay Đựng Bài (Card Stands & Caddy)

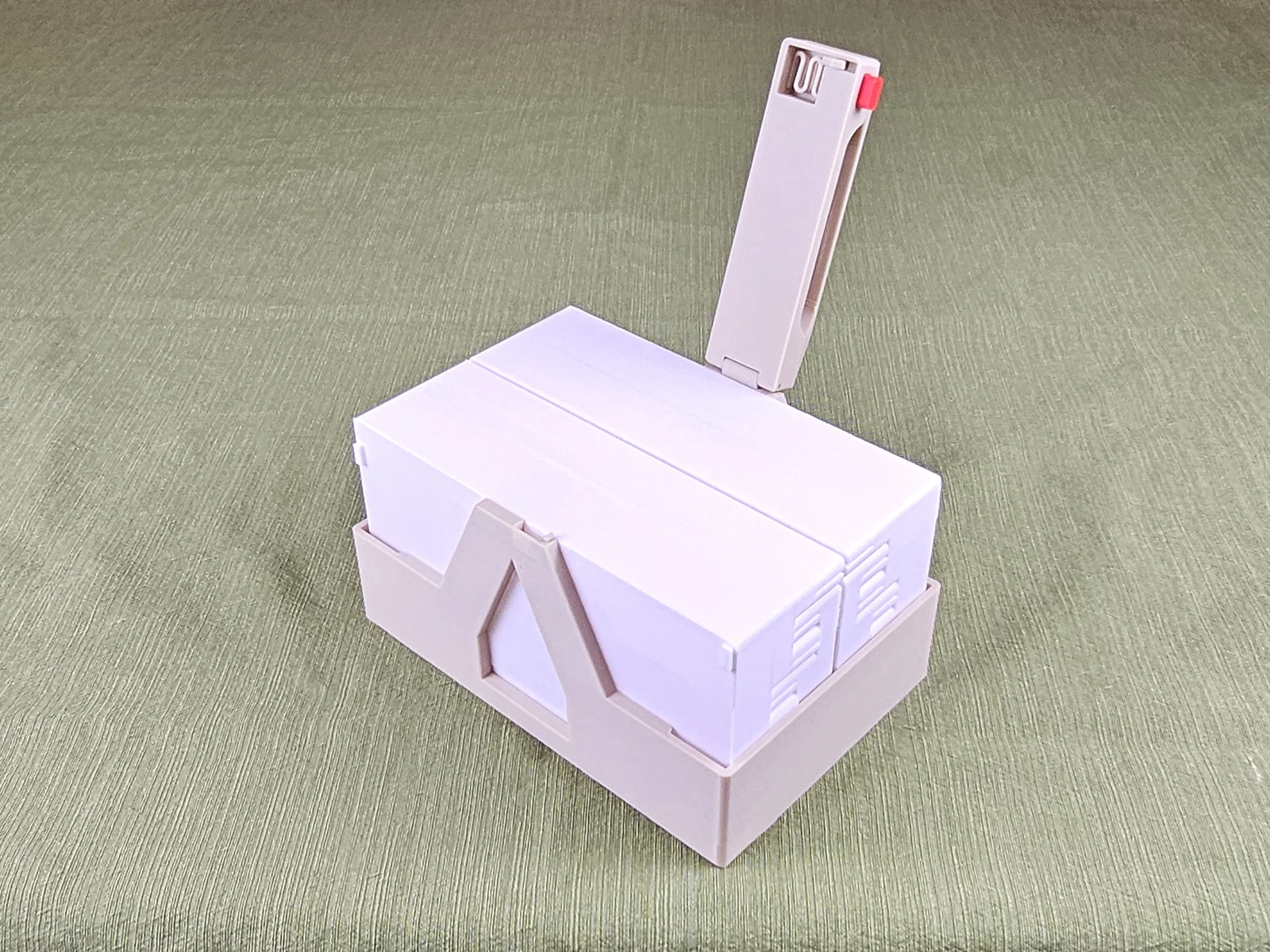

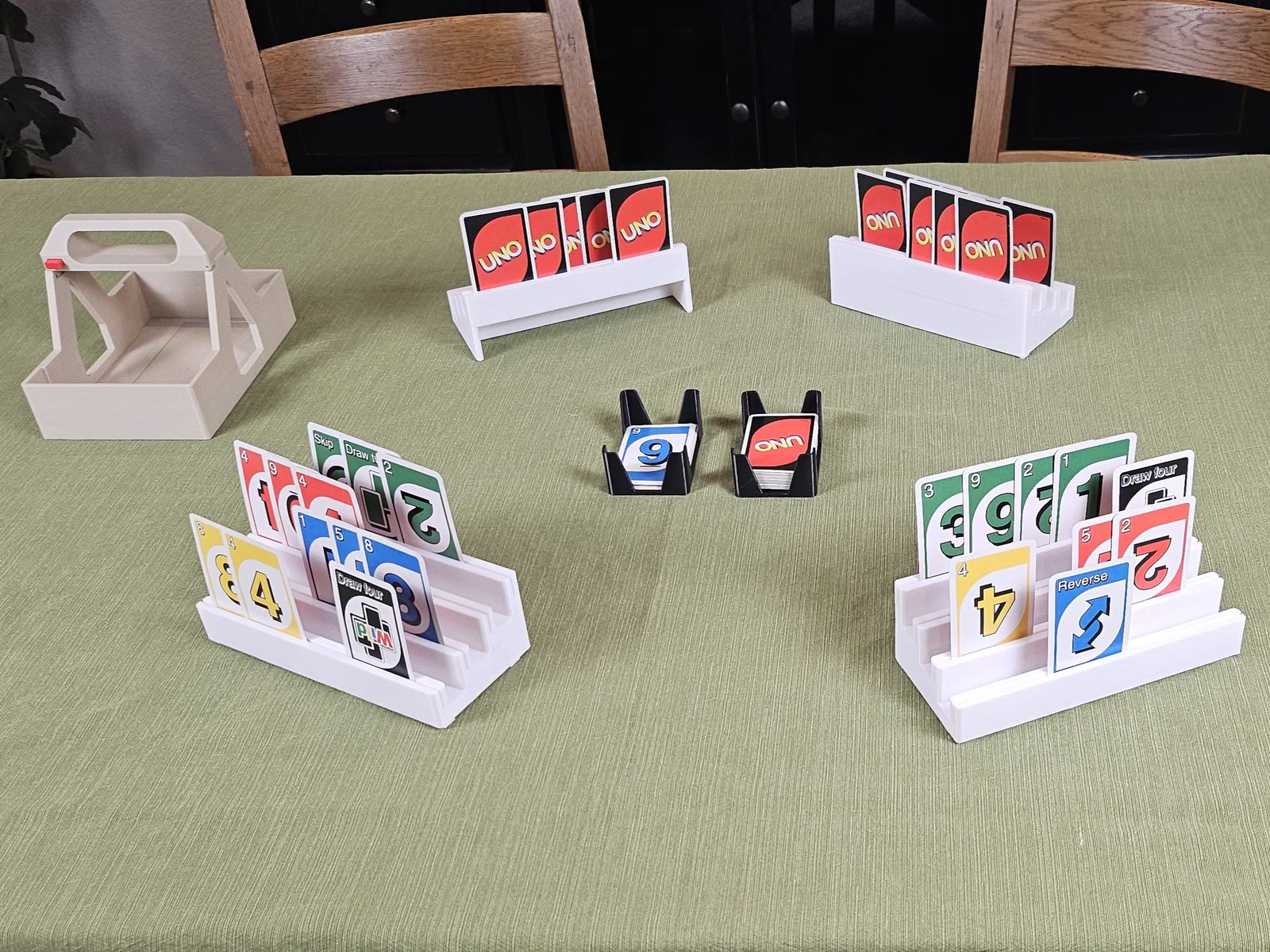

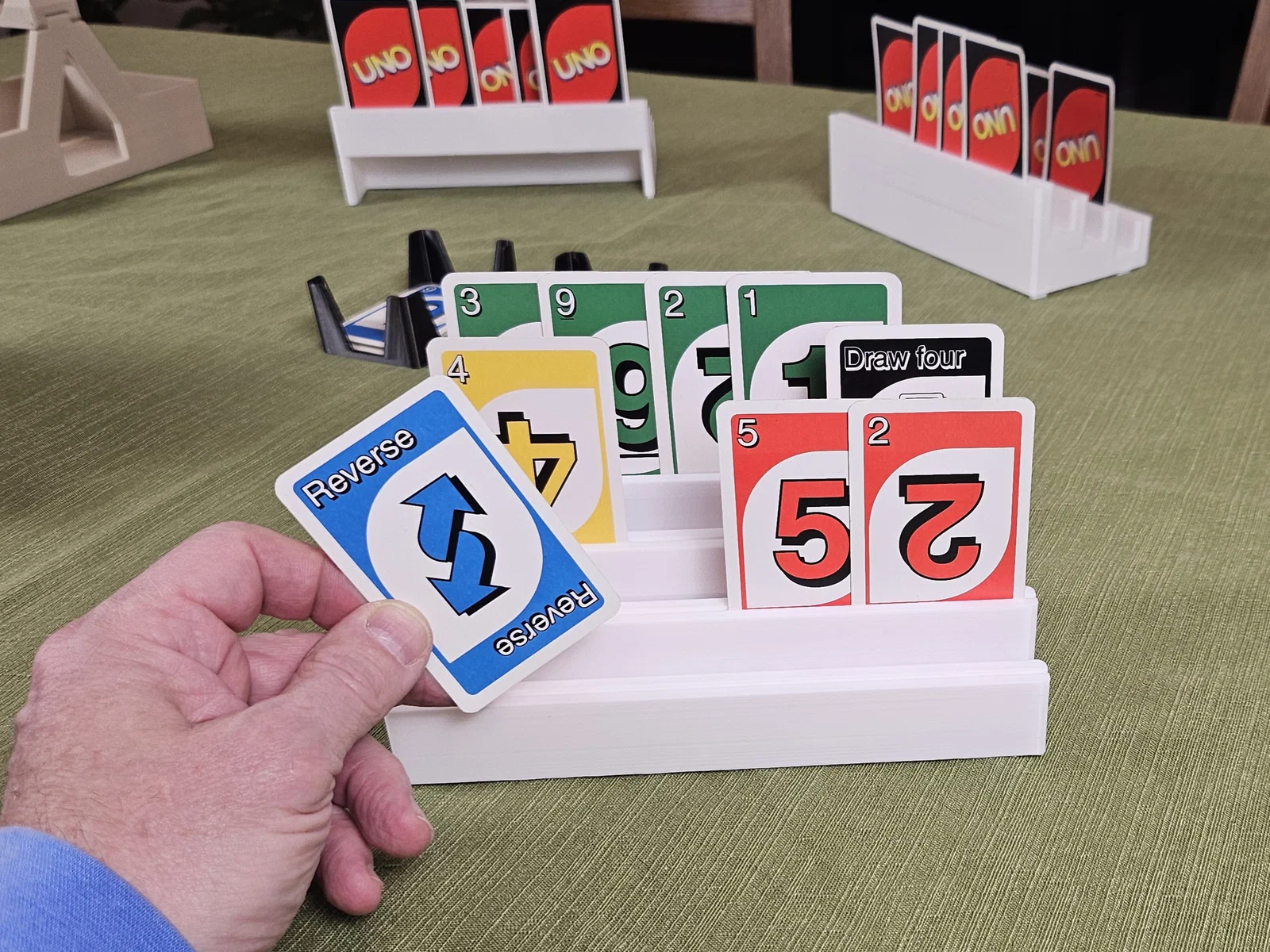

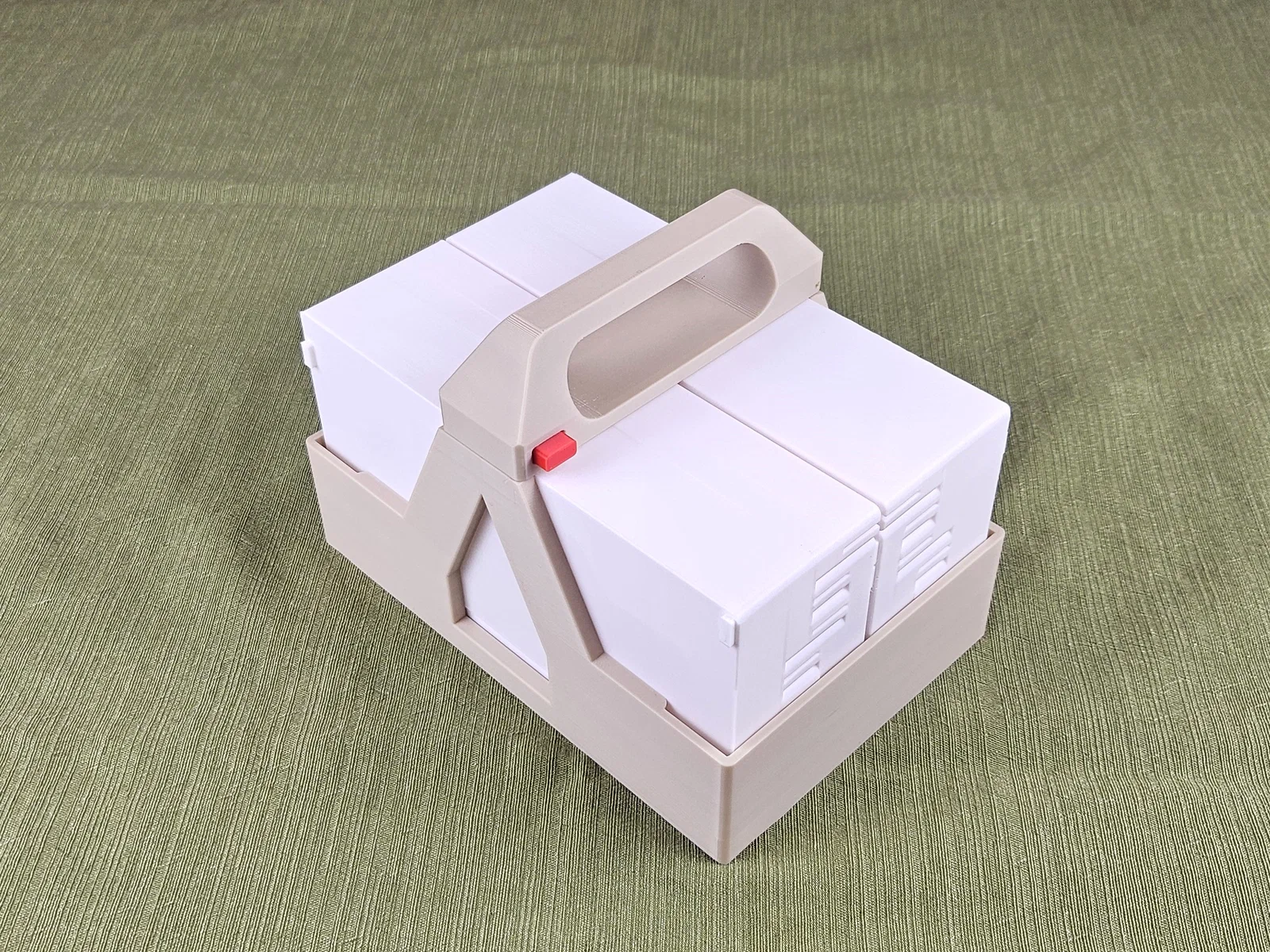

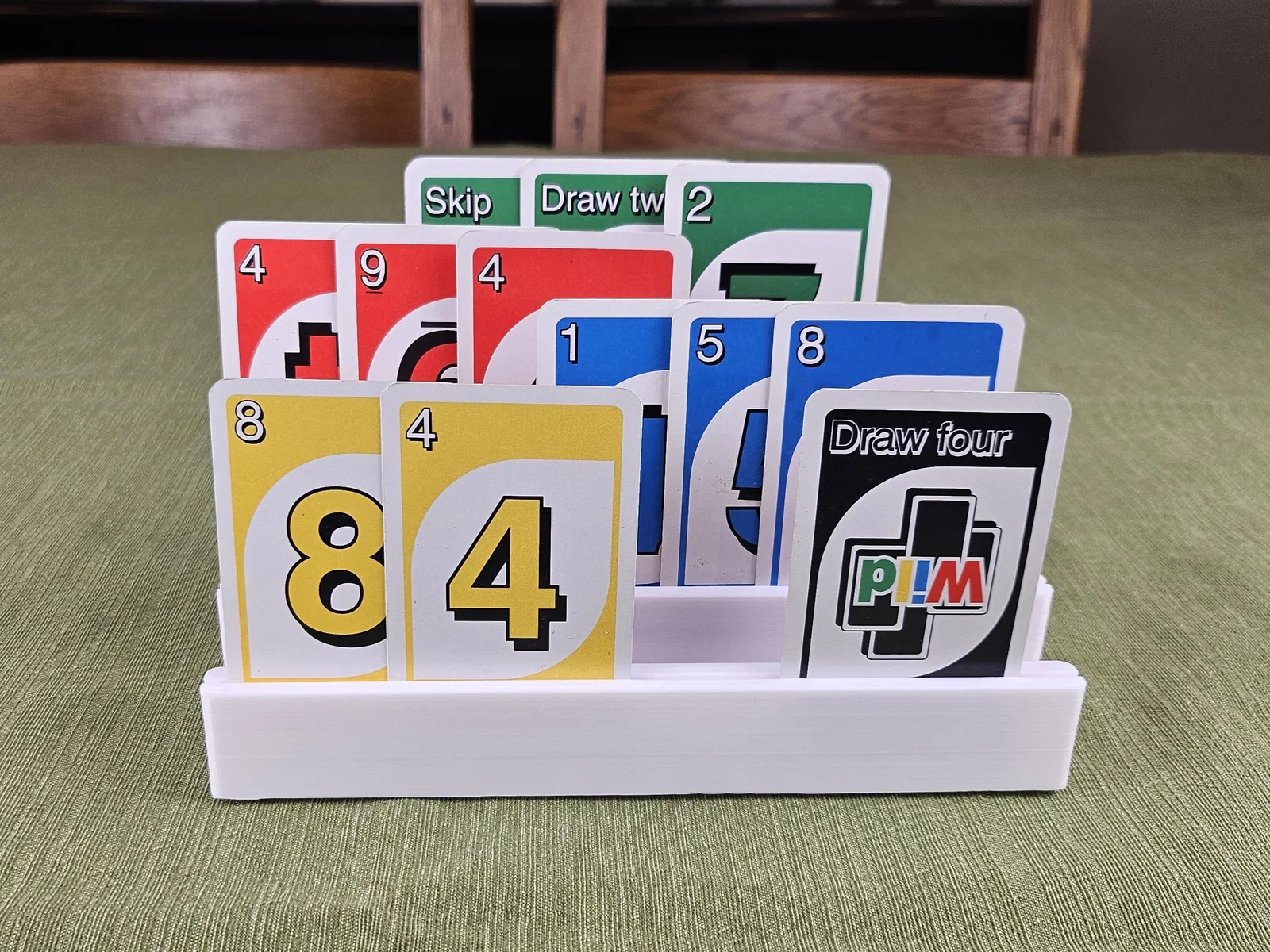

Bộ Card Stands và Caddy này cực kỳ tiện lợi cho các trò chơi bài đòi hỏi bạn phải cầm nhiều lá trên tay (như Uno, Five Crowns, v.v.) hoặc cho những người gặp khó khăn khi cầm bài (trẻ em, người lớn tuổi, người bị viêm khớp, v.v.). Các giá đỡ (Stands) và khay (Trays) được thiết kế để xếp gọn gàng vào trong hộp (xem video để biết thêm chi tiết).

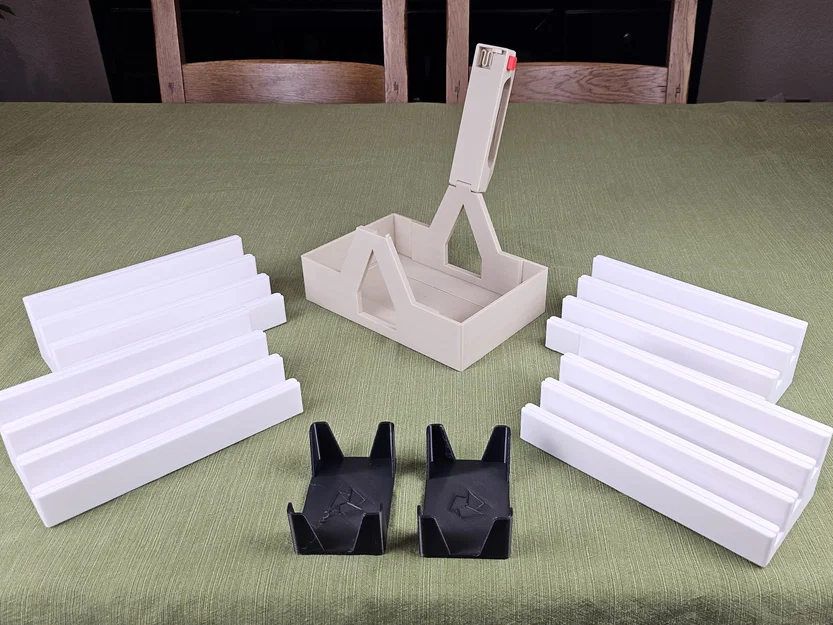

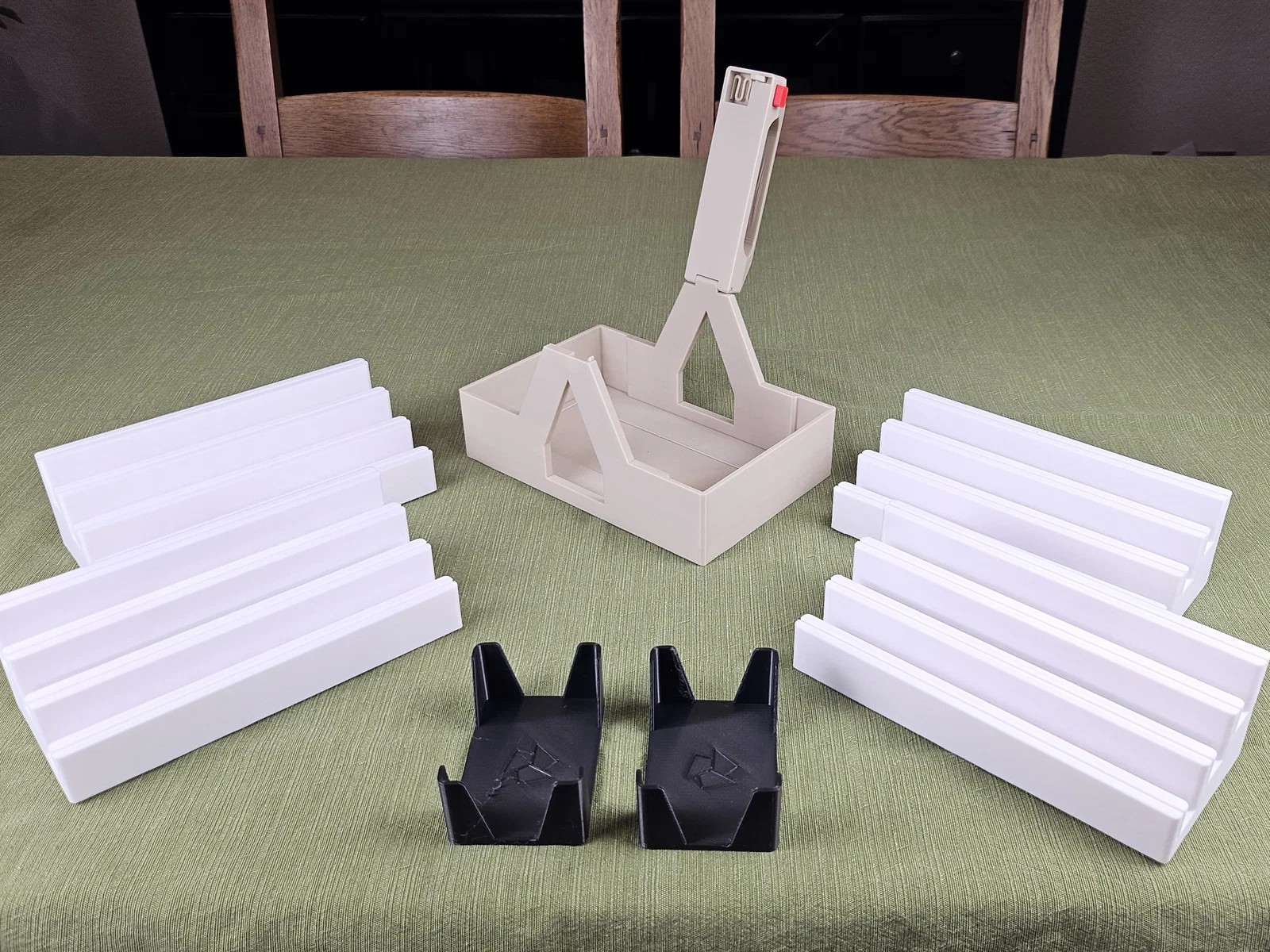

Hướng dẫn in 3D:

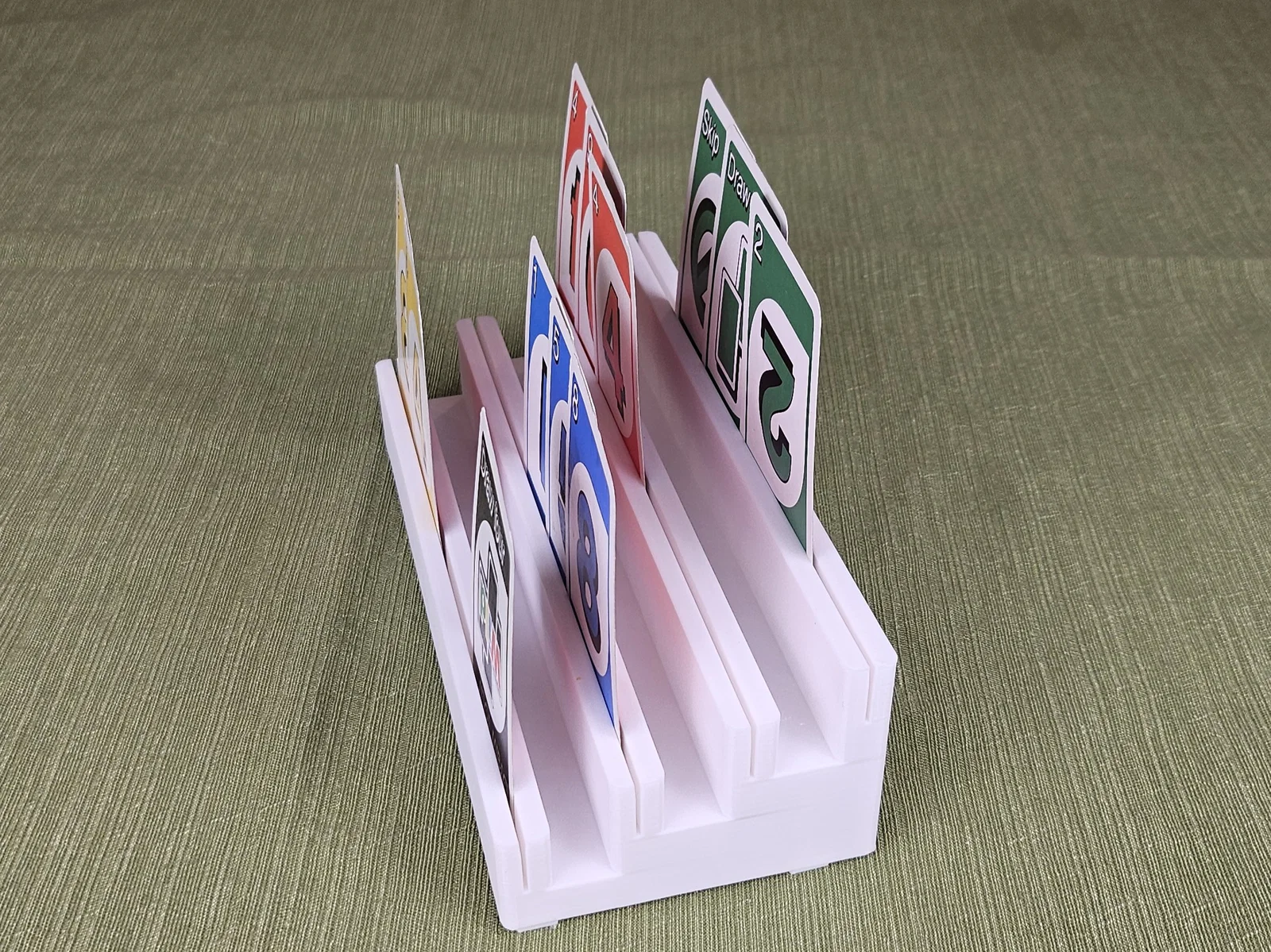

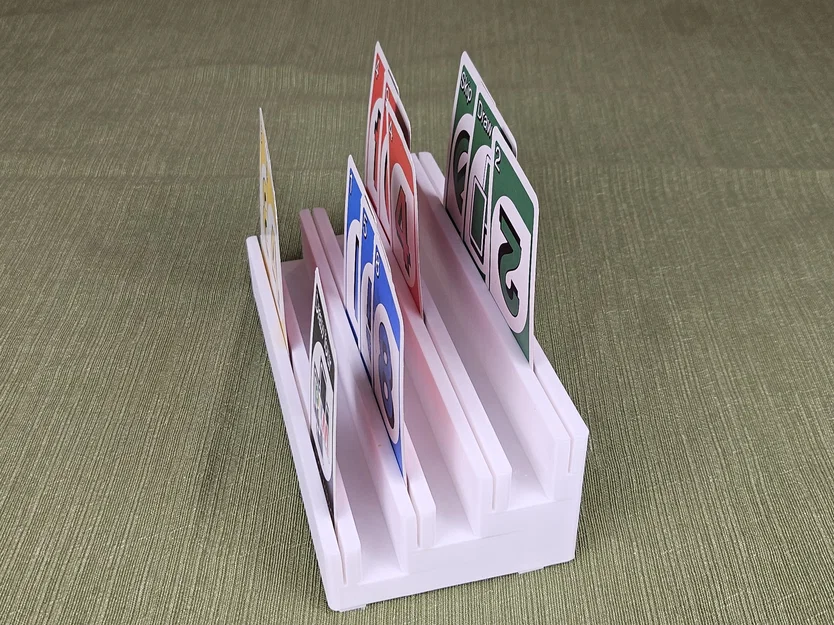

• Card Stand-Solid: Cần 2 cái. Tôi in bằng nhựa PLA với 3 đường biên (perimeters), infill lightning 20% và bật support dạng rectilinear (cho các hốc chân đế). Tôi cũng dùng thêm brim 20mm để tránh bị cong vênh.
• Card Stand-Cutout: Cần 2 cái. Phần khuyết được thiết kế để khớp với khay đựng bài. Tôi phải thêm 2 support tùy chỉnh bên dưới phần nhô ra để tránh bị võng. In bằng PLA, 3 đường biên, infill lightning 20% và support rectilinear (cho hốc chân và phần nhô ra). Cần dùng brim 20mm.

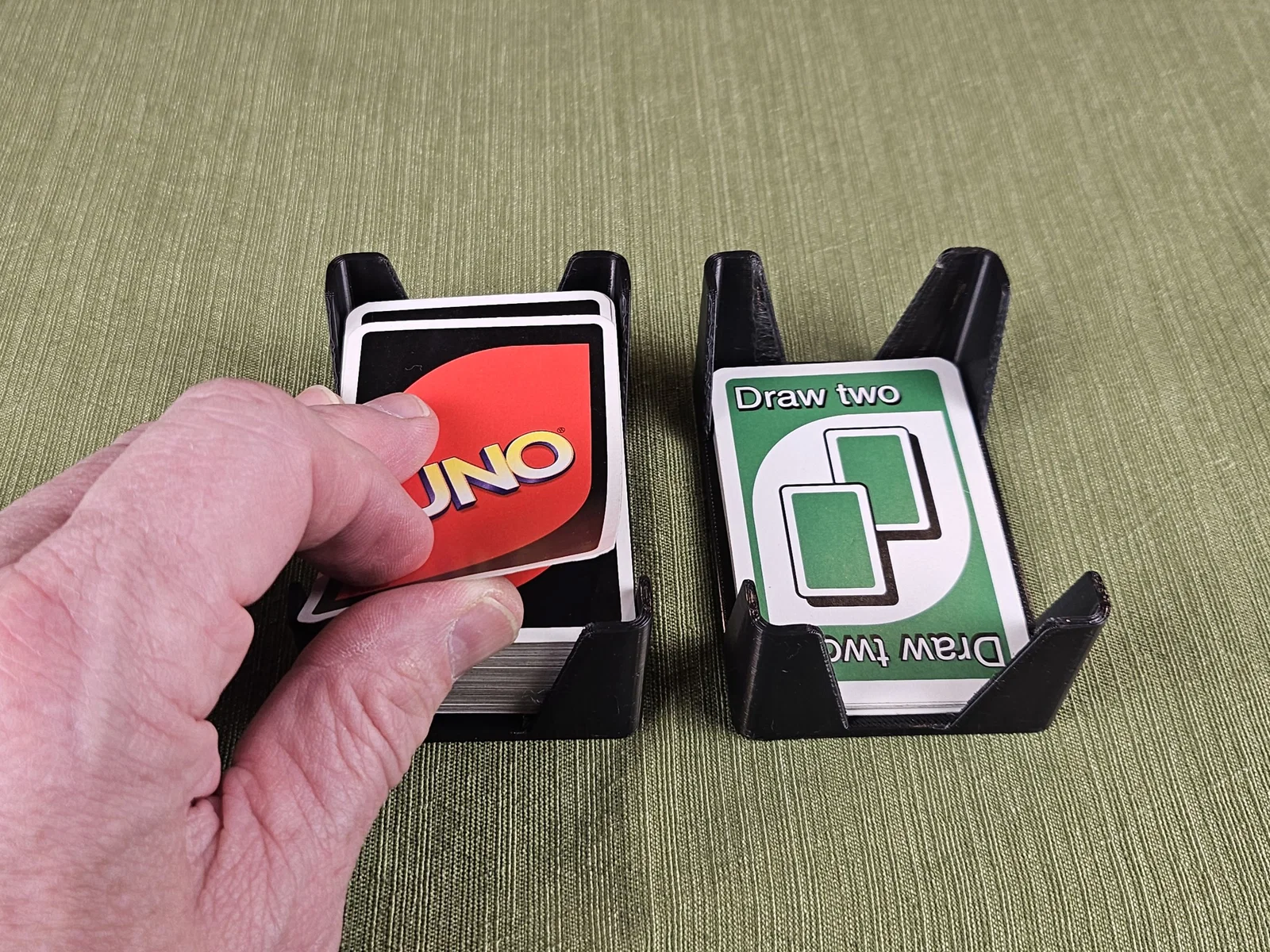

• Trays: Cần 2 cái. In PLA với 2 đường biên, infill gyroid 30%, không cần support.

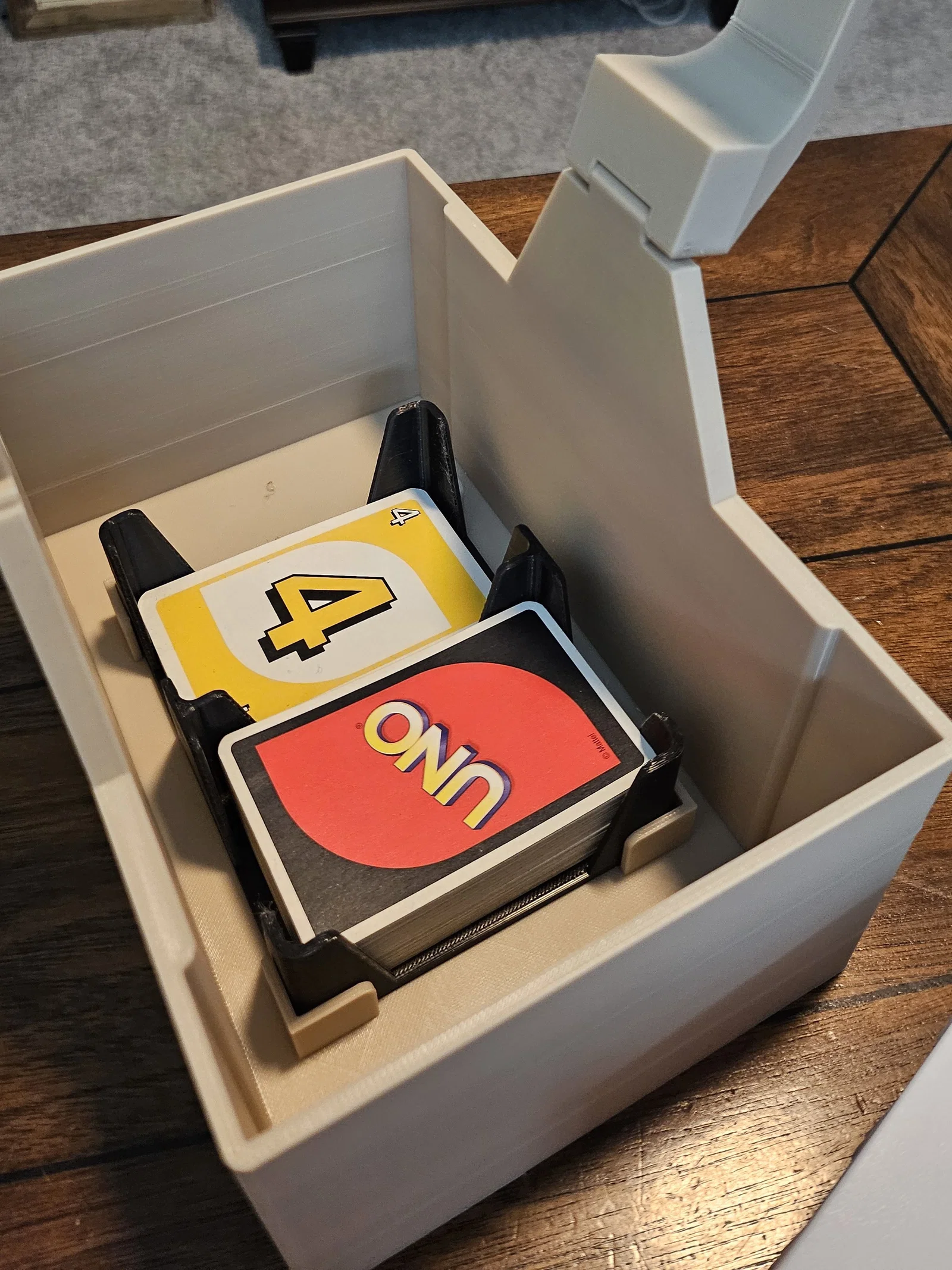

• Case: Cần 1 cái. In PLA với 2 đường biên, infill gyroid 30%, bật support rectilinear (cho móc khóa). Cần dùng brim 20mm.
• Handle: Cần 1 cái. In PLA với 2 đường biên, infill gyroid 30%, bật support rectilinear (cho khoang nút bấm và khu vực bản lề).
• Button: Cần 1 cái. In với 3 đường biên, infill gyroid 30%, không cần support. Tôi in cùng màu với Case nhưng thay nhựa ở layer 68 (chiều cao lớp 0.2mm) để tạo điểm nhấn màu sắc khác biệt.
• Spring: Cần 1 cái. In PLA, 3 đường biên, infill gyroid 30%, không cần support.
• Foot: Cần 16 cái. In bằng nhựa TPU, 2 đường biên, infill gyroid 30%, không cần support. Bạn bắt buộc phải dùng vật liệu dẻo vì phần đế cần độ bám khít vào các hốc bên dưới chân đỡ bài.

Hướng dẫn lắp ráp:

Như đã nói ở trên, bạn cần ấn các miếng đế (Foot) vào hốc dưới chân đỡ bài. Hãy đặt miếng đế vào lỗ trước, sau đó lật ngược giá đỡ và dùng mặt bàn để ép mạnh cho chúng vào khớp.

Để làm chốt bản lề cho tay cầm, tôi dùng kỹ thuật của littleup trên Thangs: Cắt một đoạn sợi nhựa 1.75mm dài hơn chiều rộng tay cầm khoảng 1cm. Đặt tay cầm vào vị trí, luồn sợi nhựa qua tay cầm và thân hộp. Dùng bật lửa hơ chảy một đầu sợi nhựa rồi kéo chặt đầu kia lại. Dùng lưỡi dao phẳng làm phẳng bề mặt. Cắt đầu còn lại sát với bề mặt tay cầm, sau đó hơ lửa và làm phẳng như đầu kia. Bạn có thể xem video hướng dẫn lắp chốt tại đây: https://thangs.com/designer/littletup/3d-model/Articulated%20Skeleton%20Hands-1138092

Cuối cùng, gắn nút bấm vào hốc dưới tay cầm. Nén lò xo lại rồi trượt vào trong nút bấm và hốc của tay cầm. Có một chỗ lõm nhẹ ở phía sau hốc để giữ lò xo cố định.

Nếu cần hỗ trợ gì cứ nhắn mình nhé.

Hãy đăng Like và hình ảnh sản phẩm sau khi in nếu bạn thích thiết kế này. Cảm ơn mọi người!
