Bộ chuyển đổi pin 18650 sang cỡ C và D

Cảnh báo!

Một viên pin Li-ion sạc đầy thường bắt đầu ở mức 4.2v, cao hơn khoảng 40% so với mức 3v của cấu hình 2 pin alkaline. Mặc dù hầu hết các thiết bị điện tử hiện nay đều có biên độ thiết kế đủ để chịu mức điện áp cao hơn này, nhưng không phải hệ thống nào cũng làm được điều đó. Bạn cần tự đảm bảo thiết bị của mình không gặp sự cố quá áp ("let the smoke out").

Ngoài ra, hãy lưu ý rằng trừ khi viên pin 18650 của bạn có mạch bảo vệ, bạn nên kiểm tra điện áp định kỳ để đảm bảo nó không giảm xuống dưới ngưỡng tối thiểu (thường là 3.0v) trong quá trình sử dụng, nếu không sẽ làm hỏng pin.

Ví dụ sử dụng

• Vợt bắt muỗi điện tử Harbor Freight (2x D)
• Thùng rác cảm biến chuyển động (cả cỡ C và D)

Phần cứng

1x Bộ chuyển đổi (Adapter) Dây đồng lõi đơn 14AWG, chiều dài 50mm / 70mm (tương ứng cho cỡ C / D)

Lưu ý khi in

Khuyến khích dùng nhựa ABS hoặc PLA với chiều cao lớp in 0.2mm (hoặc nhỏ hơn) và từ 2 lớp tường (walls) trở lên. Mình đã thiết kế thêm một phần nhựa thừa (sprue) ở cực dương để tăng độ bám dính tối ưu, vì vậy hãy đặt mặt có sprue úp xuống và sử dụng support (cần thiết cho phần rãnh đi dây). Nên dùng thêm phần viền (brim) bên ngoài để đảm bảo độ bám dính chắc chắn khi in bằng nhựa ABS. Mật độ lấp đầy (infill) 15% là quá đủ.

Sau khi loại bỏ phần sprue và support, bạn có thể cần dùng một chiếc dùi hoặc dụng cụ tương tự để làm rộng lỗ xỏ dây trước khi lắp ráp.

Lắp ráp

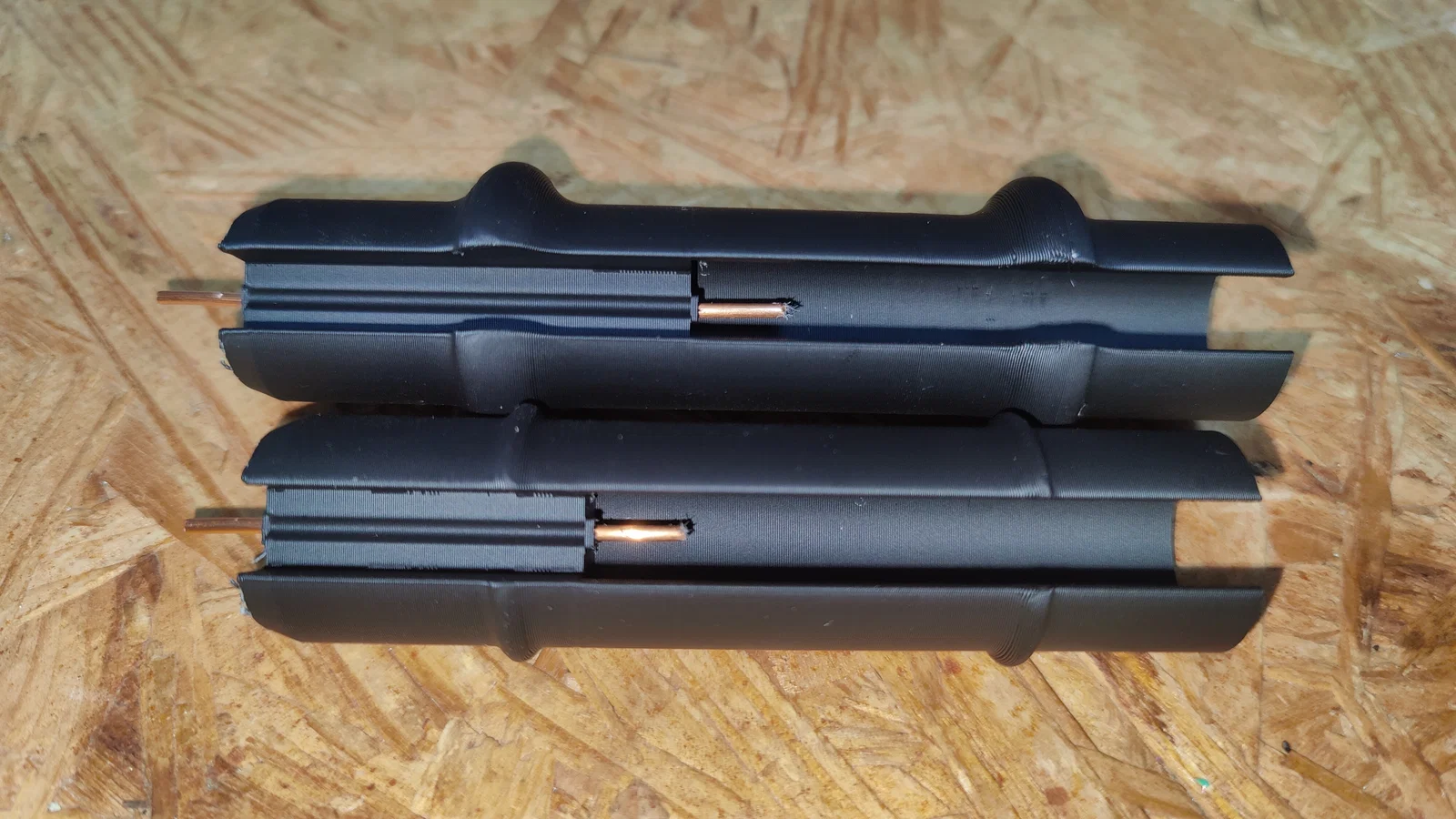

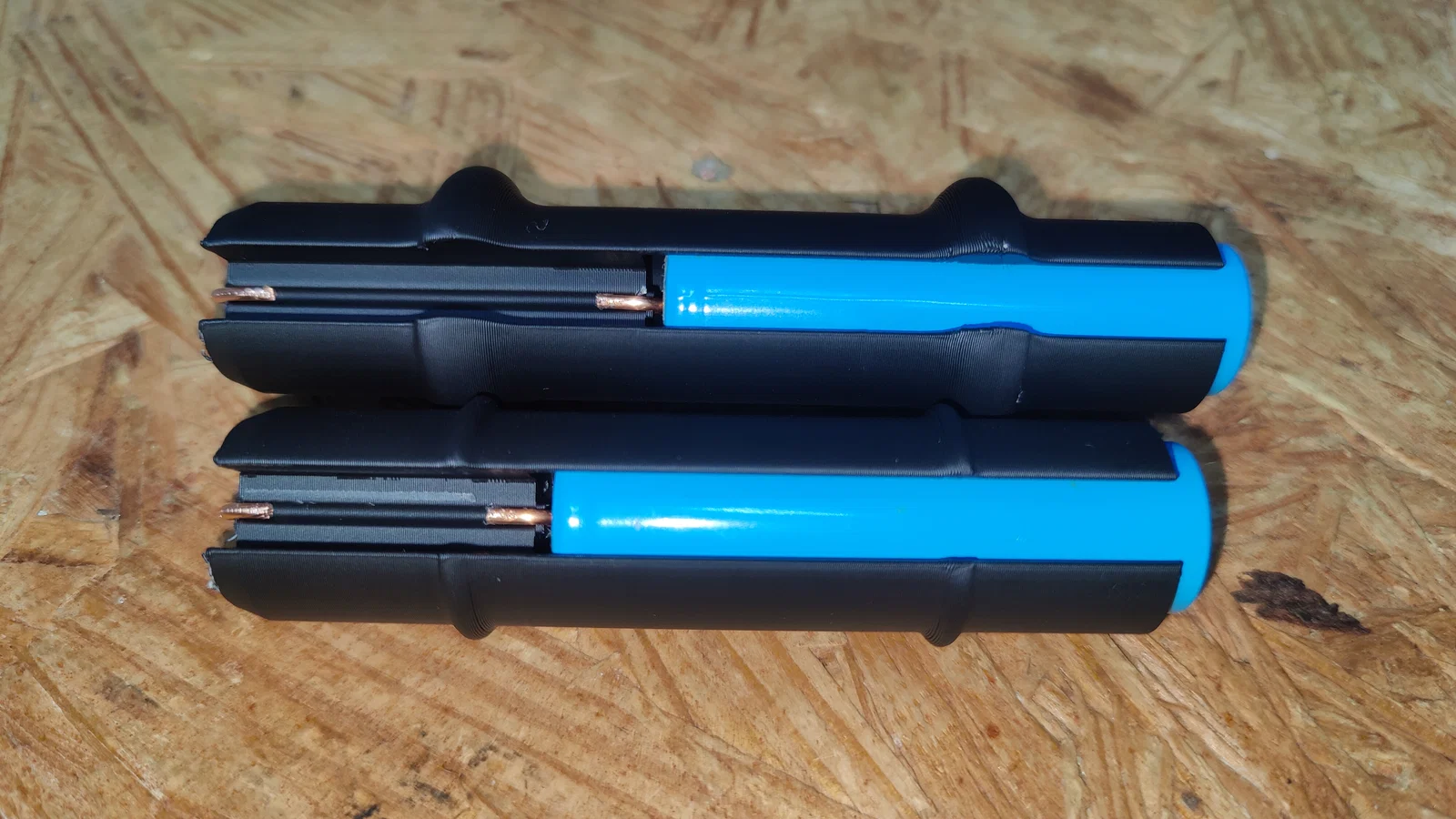

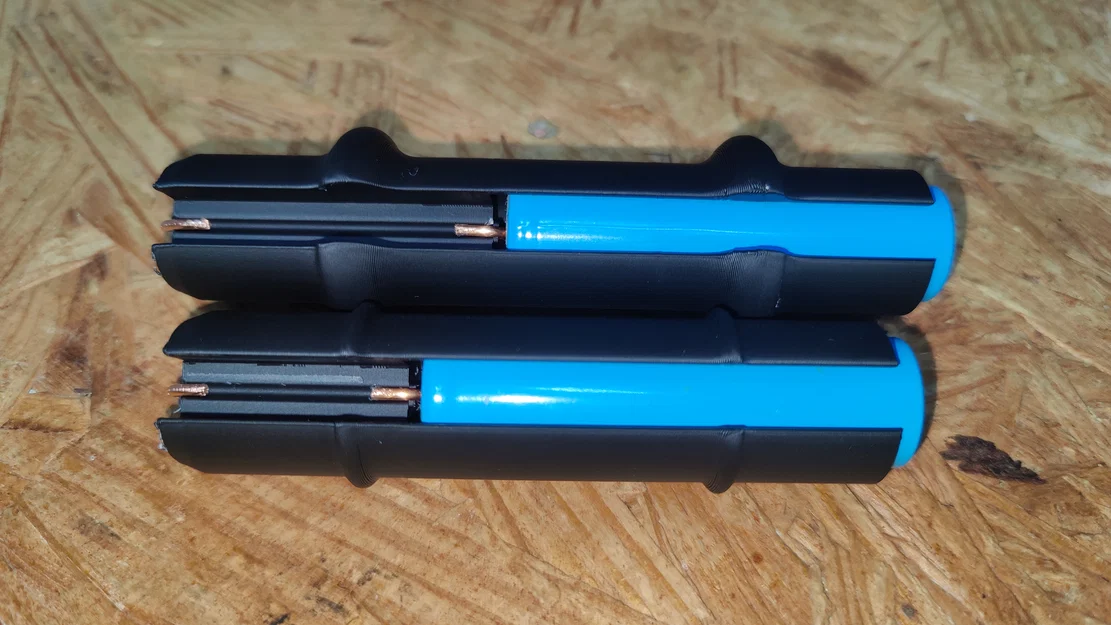

Luồn dây 14AWG vào lỗ bên ngoài, để phần dây dư đều nhau ở cả hai đầu. Bẻ đầu phía bên pin vào trong rãnh, sau đó kéo đầu bên ngoài để loại bỏ phần dây thừa từ chỗ bẻ bên trong. Bây giờ, hãy bẻ đầu dây tự do còn lại vào rãnh và lắp pin 18650 vào.

Cập nhật:

2024-1223: Đã thêm tệp nguồn FreeCAD (tham số hóa)
