Ender 3 S1 DUAL 5015 Fan - Tùy chỉnh Y 0 offset

Cập nhật: Mình vừa làm thêm phiên bản cho hai quạt 4020, anh em có thể xem ở đây:

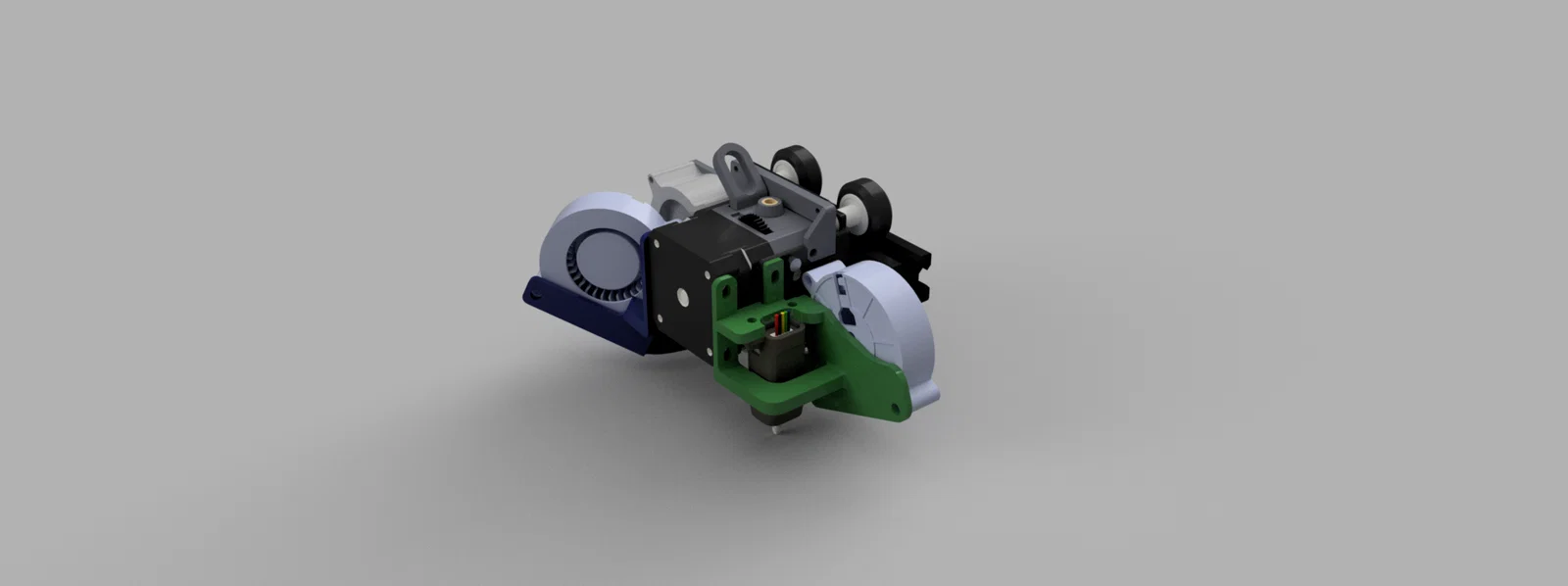

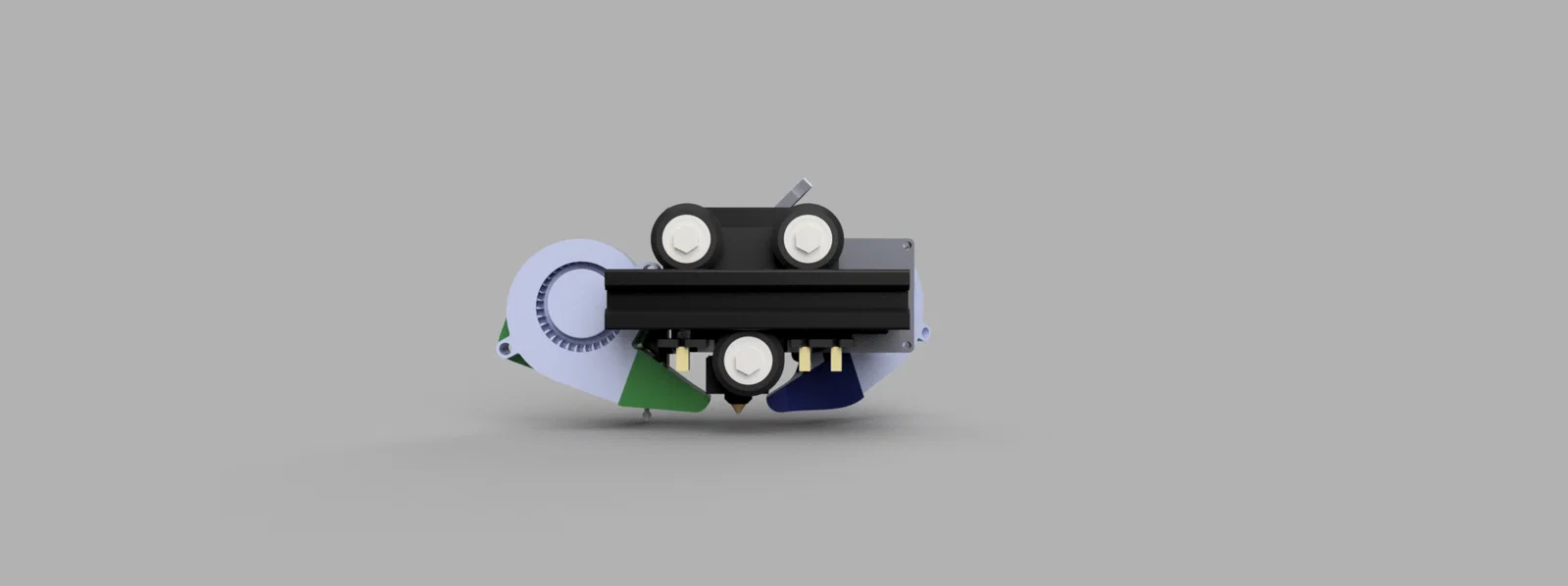

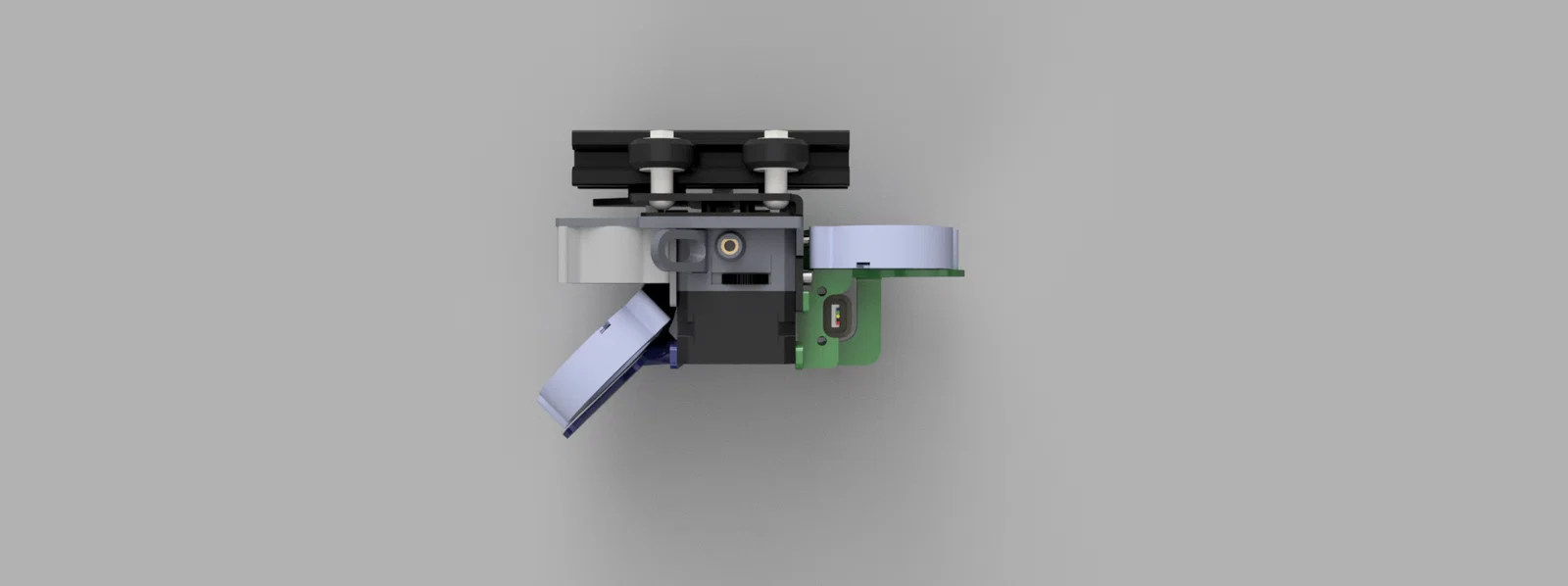

Cập nhật - Theo yêu cầu của nhiều bạn, mình đã chỉnh sửa và thêm phiên bản có cảm biến BL Touch với Y offset bằng 0. Bên trái vẫn giữ nguyên, còn bên phải được tách làm hai phần (giá gắn BL Touch và ống dẫn quạt).

Cập nhật 2 - Nếu bạn muốn dùng model này cho E3 V2 với Sprite Extruder, bạn sẽ thấy model của @RyanGralinski_800587 để di chuyển endstop rất hữu ích (). Cảm ơn Ryan vì model này nhé!

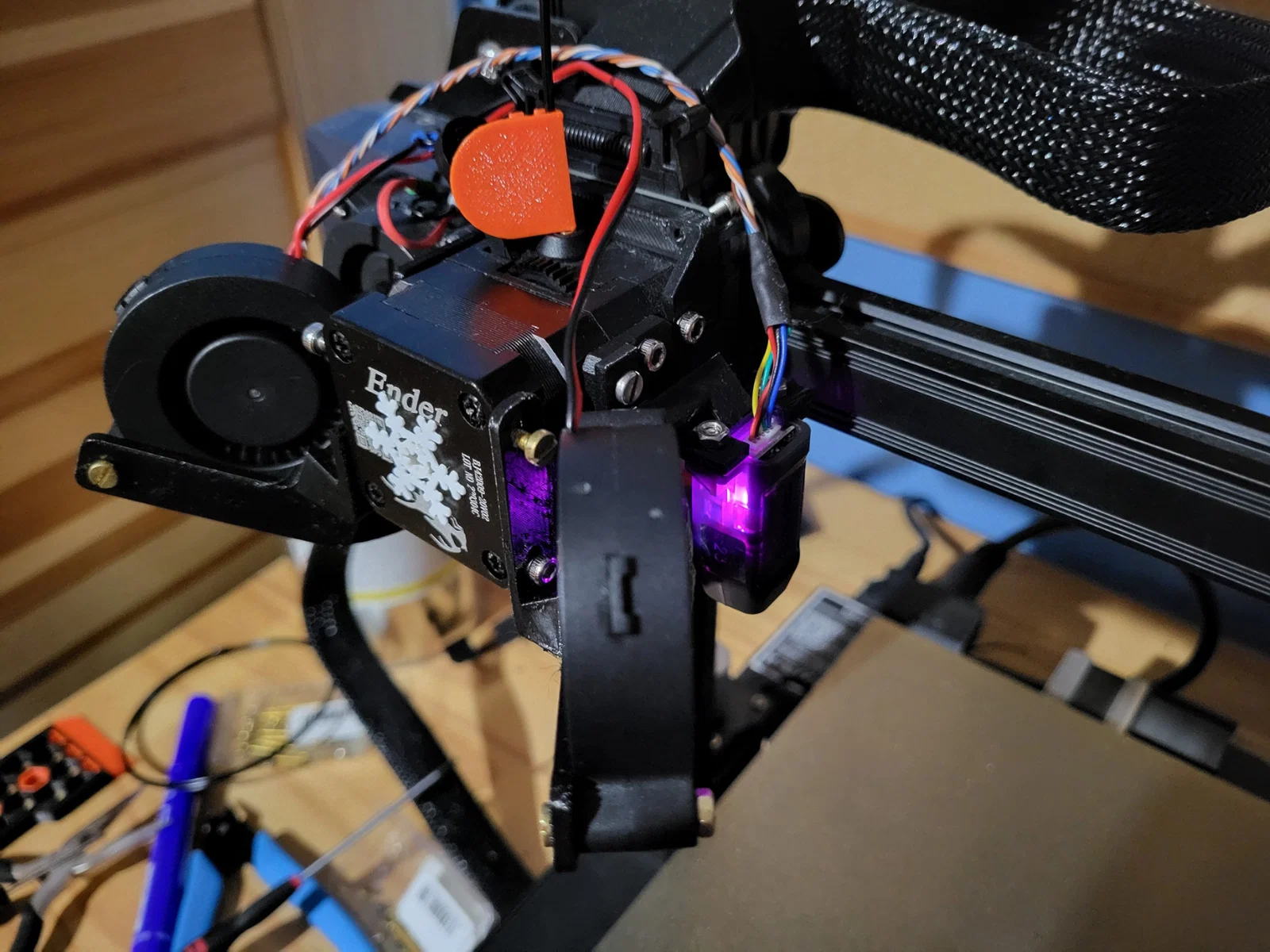

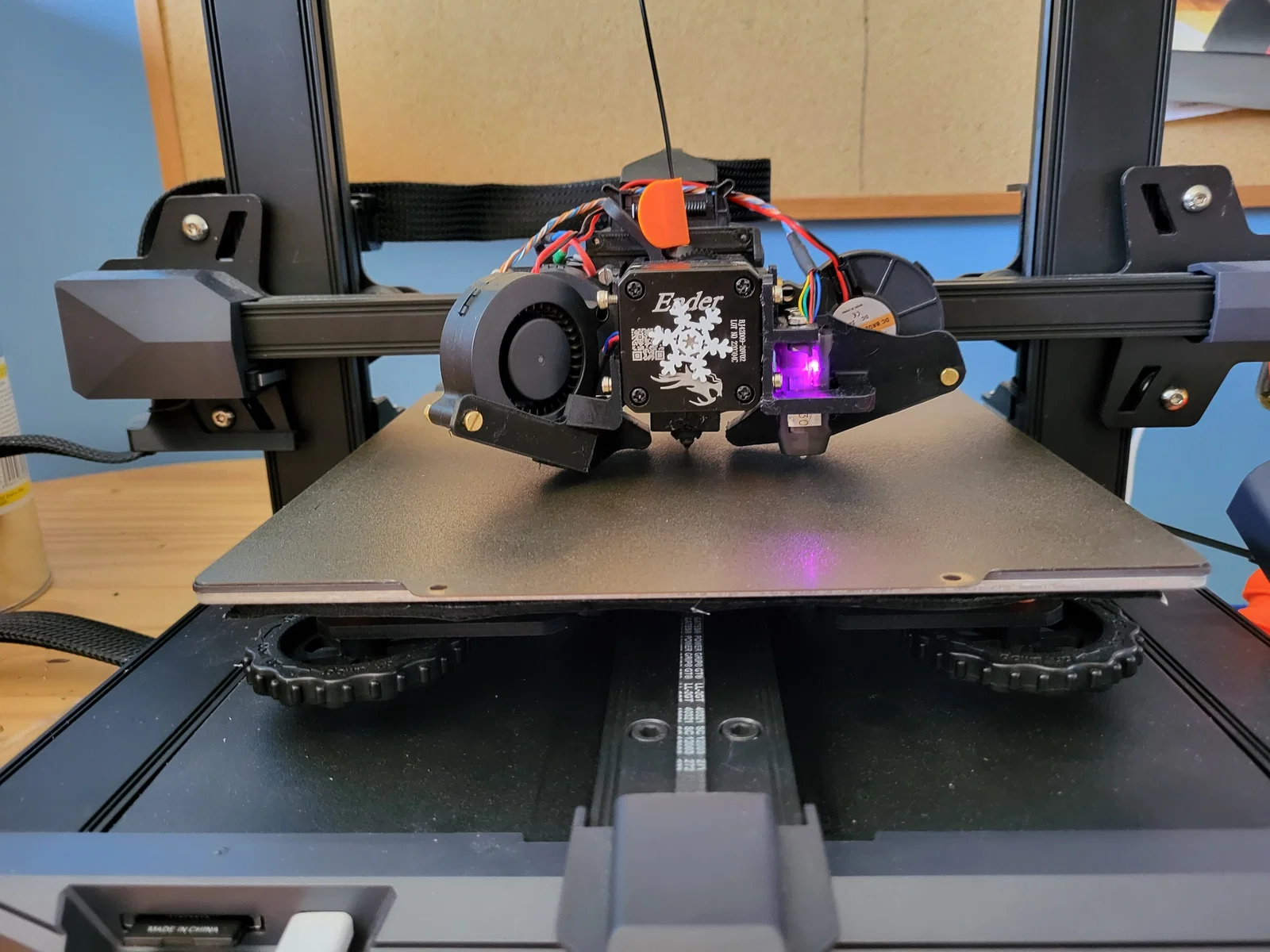

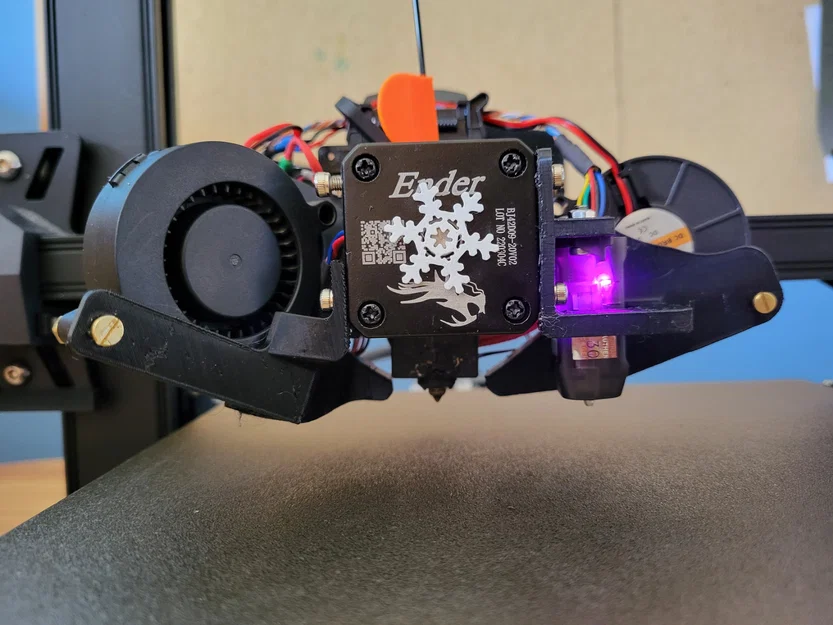

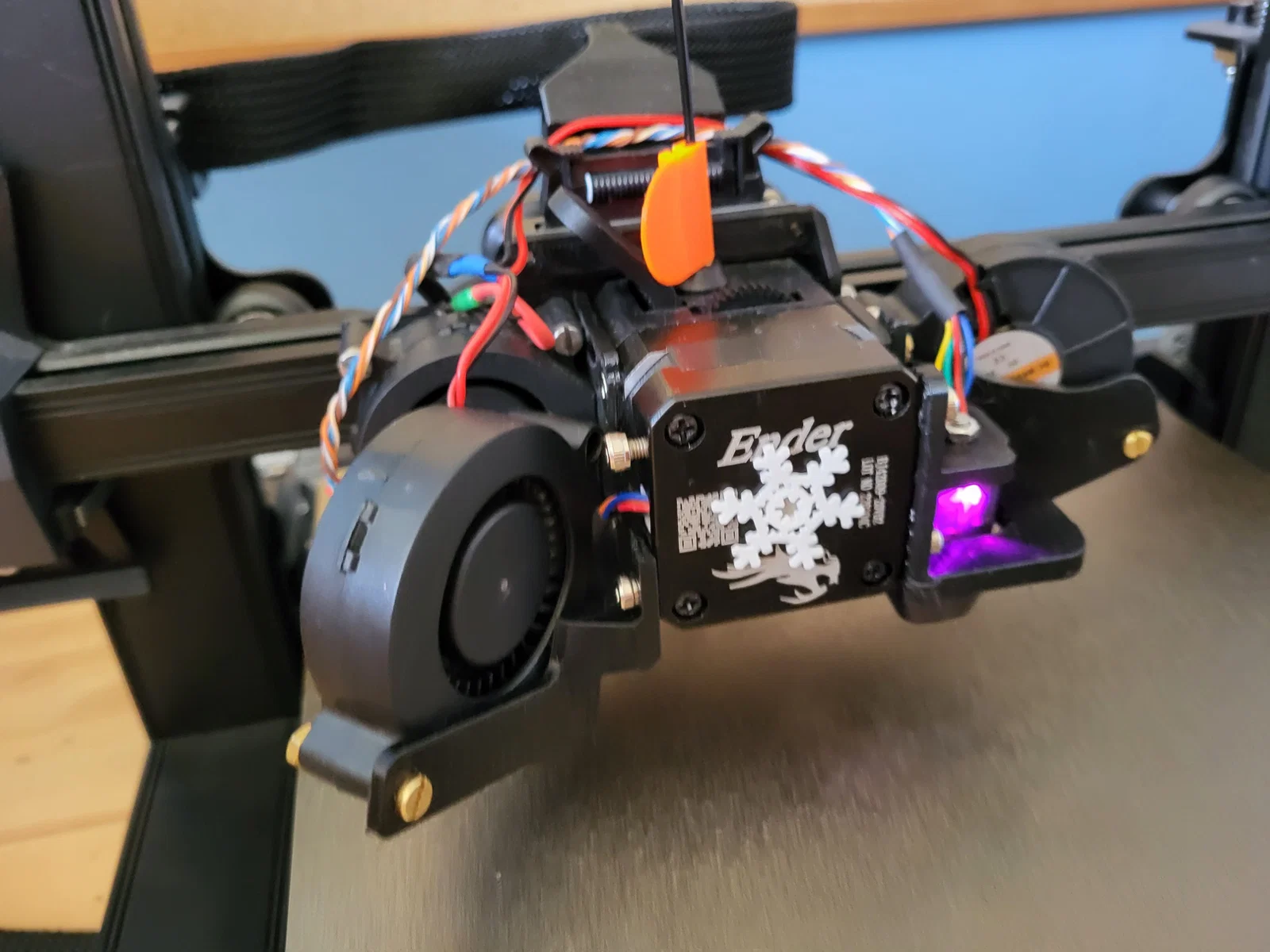

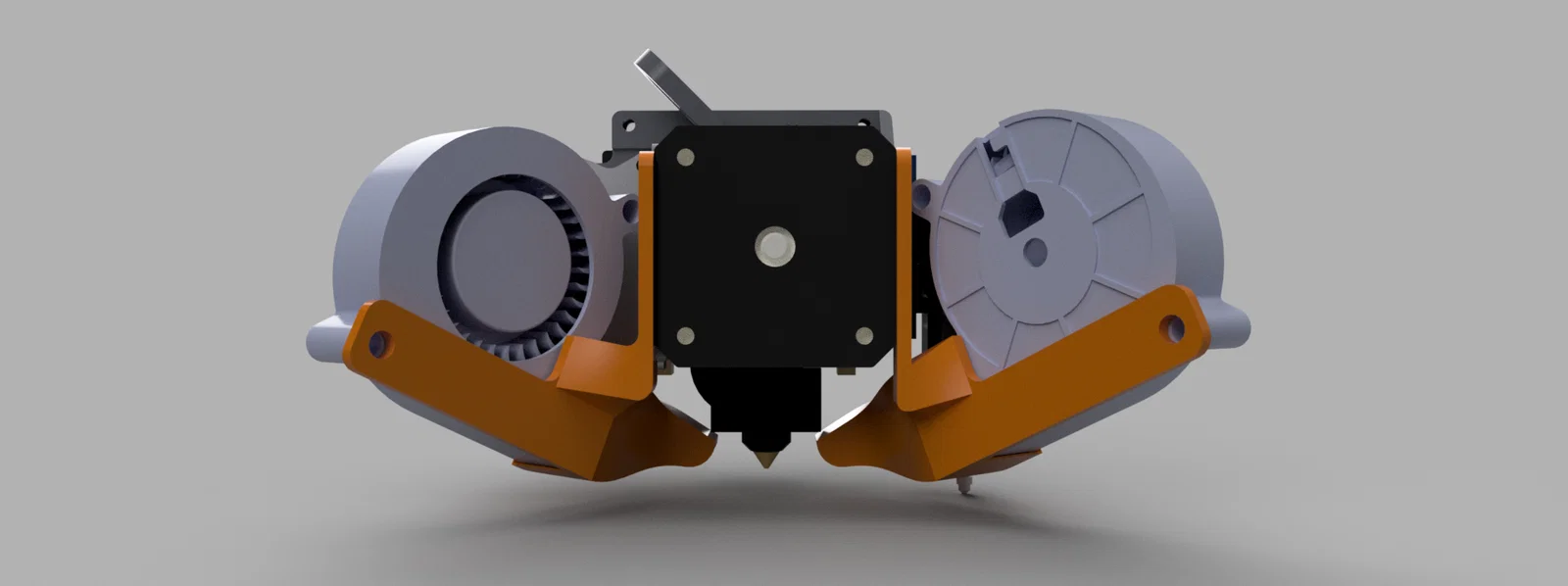

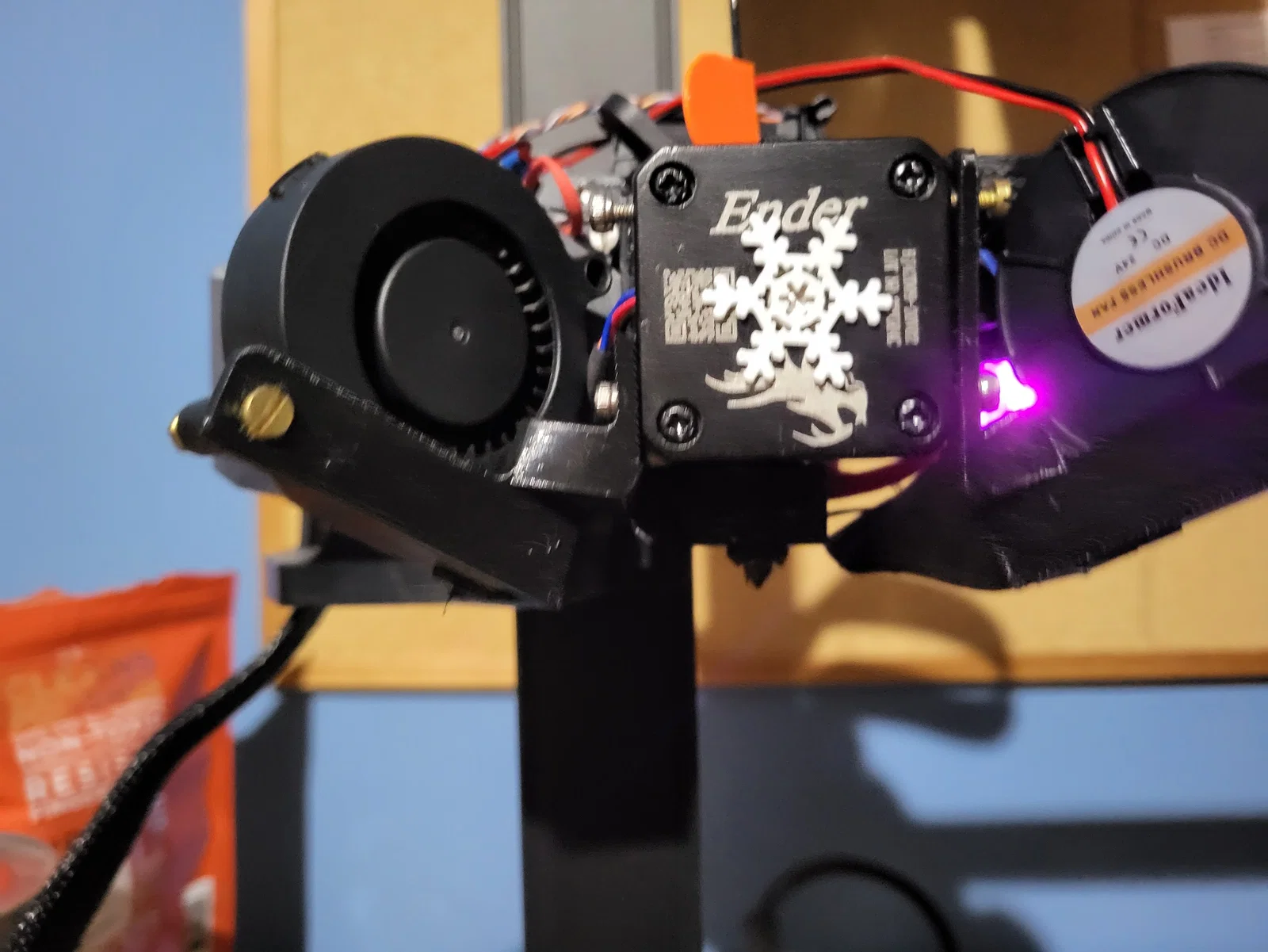

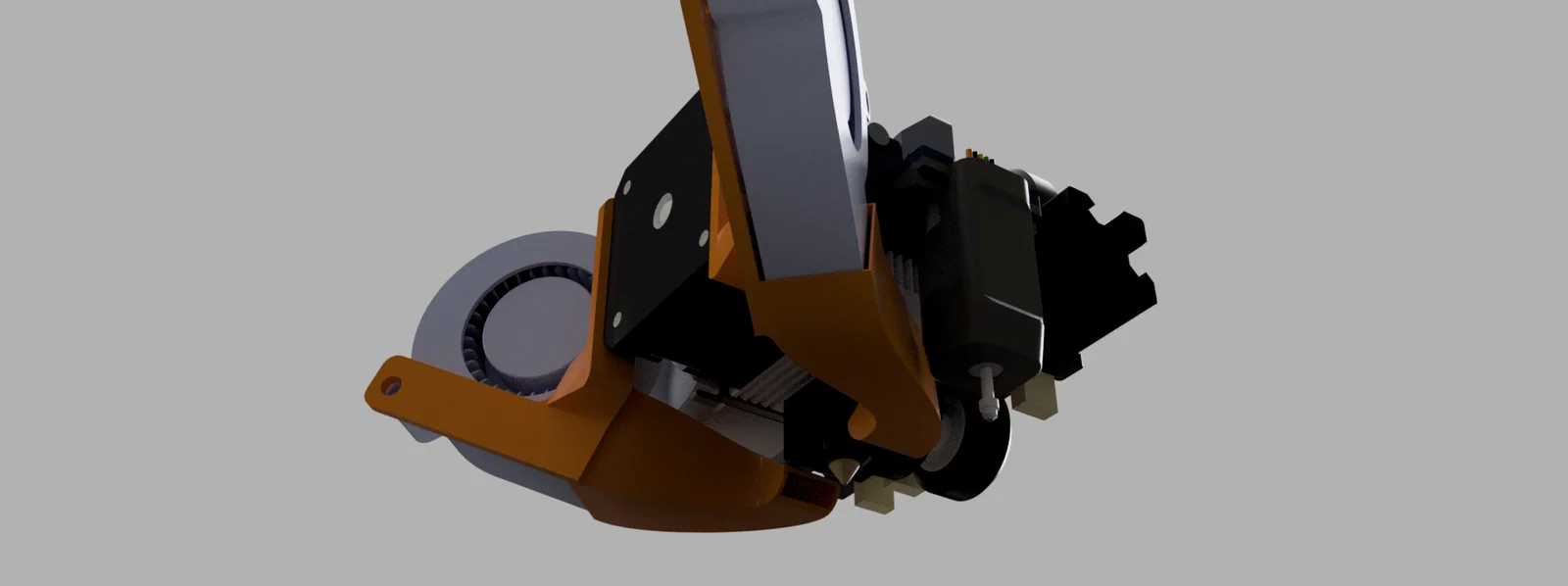

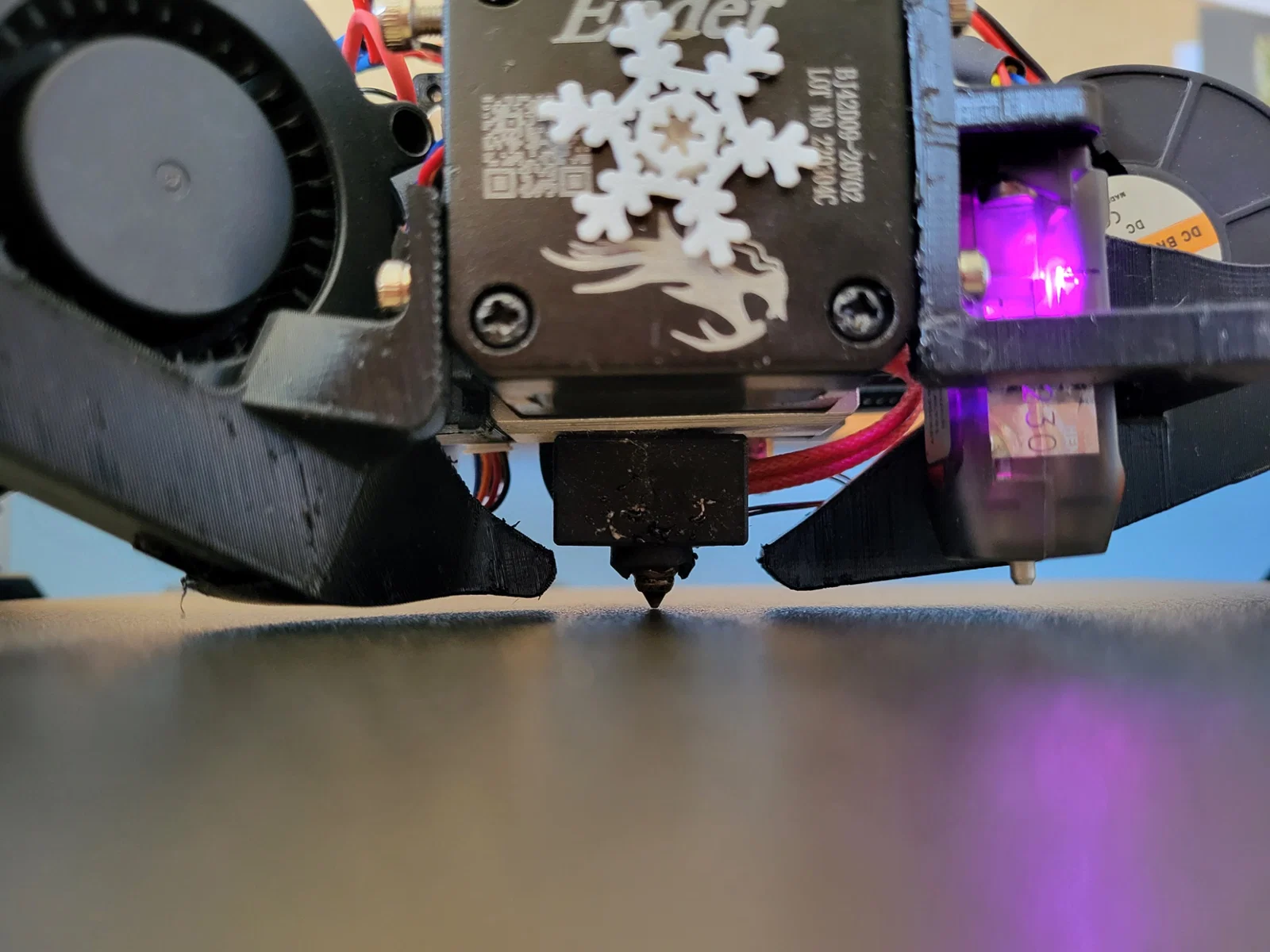

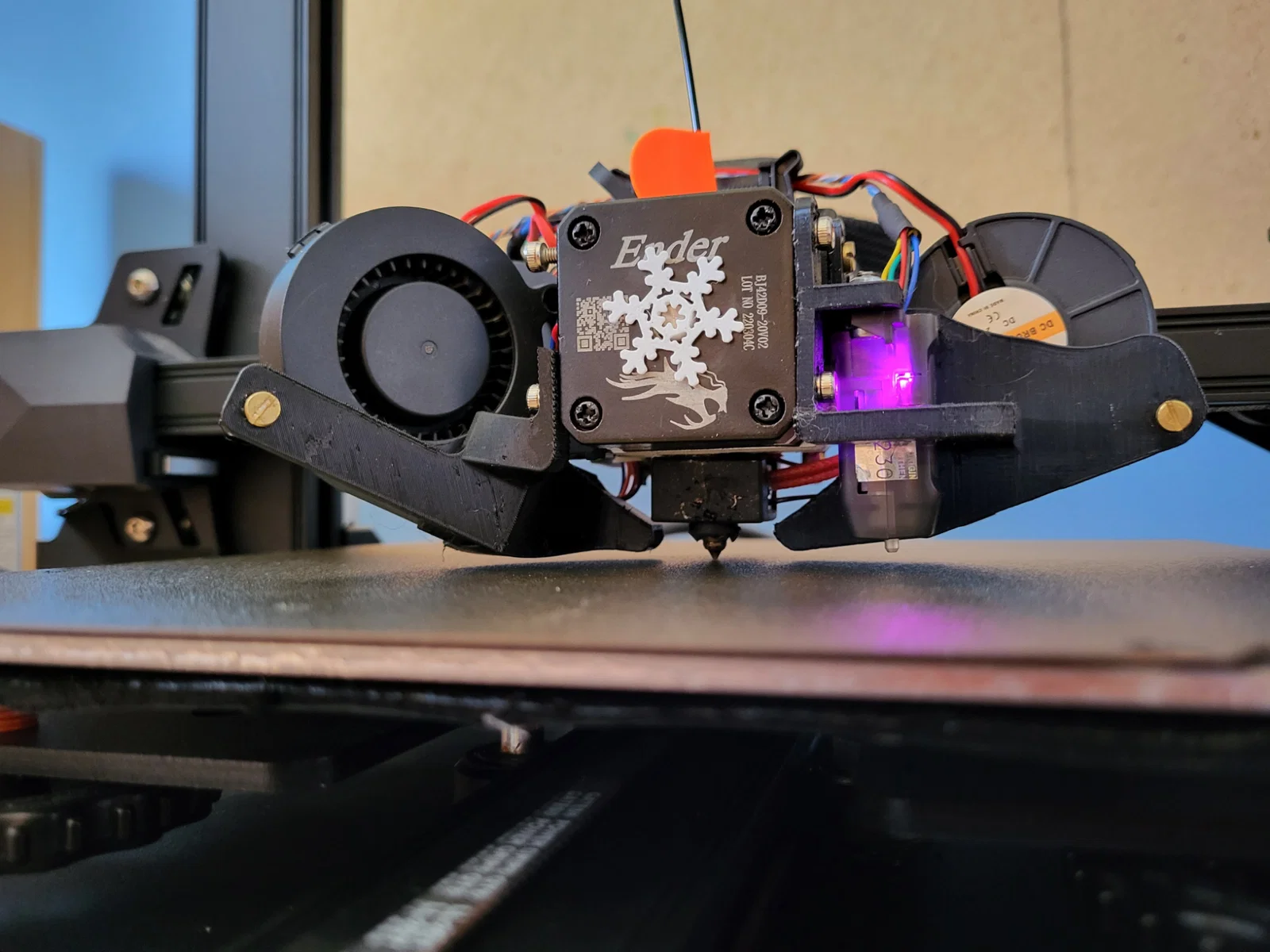

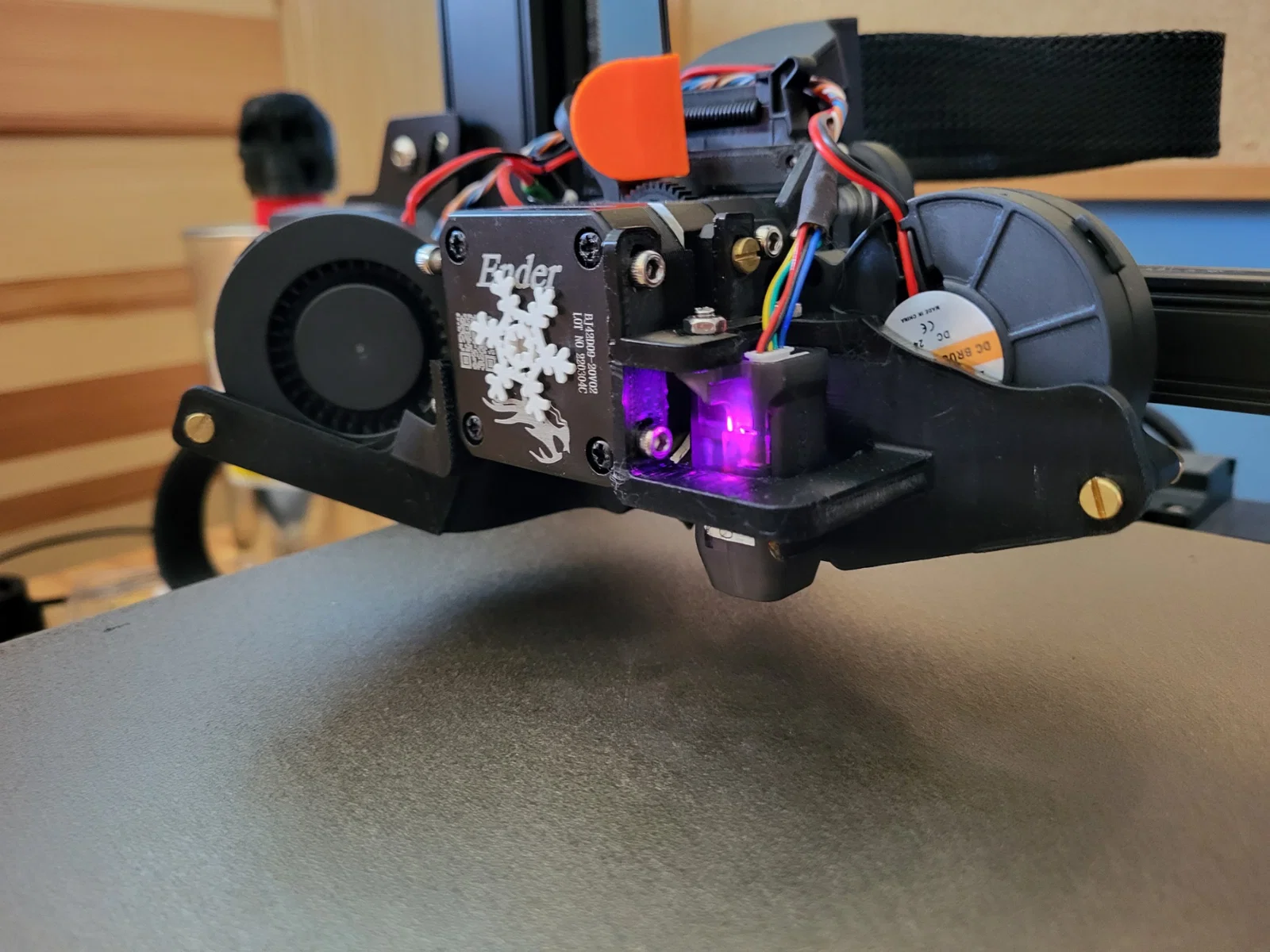

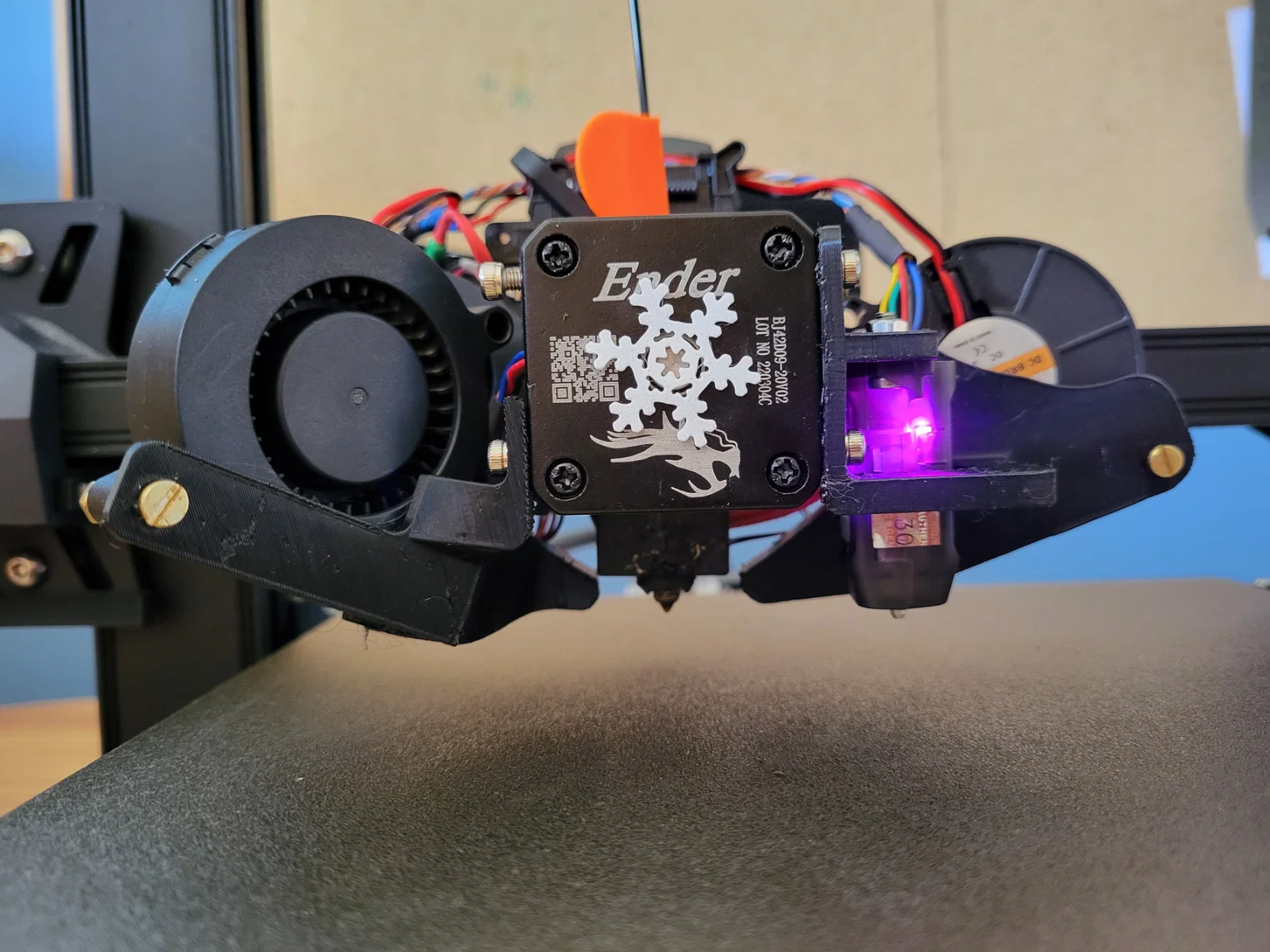

Chào mọi người, cách đây nửa năm mình có thiết kế ống dẫn quạt đầu tiên giúp nhìn rõ đầu phun. Hôm nay mình xin giới thiệu bản thiết kế mới nhất và ưng ý nhất. Mình dùng hai quạt 5015 để tăng công suất làm mát. Mỗi quạt được gắn từ bên hông để phía trước không bị chắn, giúp quan sát lớp in đầu tiên cực kỳ dễ dàng.

Model này được thiết kế để dùng chung với "4020 heat brake cooler without probe mount - remix" nhằm tạo thêm khoảng trống quanh đầu in. (Nếu anh em quan tâm, mình sẽ cố gắng làm phiên bản tương thích với tản nhiệt zin theo máy).

Bạn cần chuẩn bị: Ốc vít và đai ốc M3 - hai con (20mm) để gắn quạt và một con (10mm) để gắn ống dẫn vào motor bước (con này không bắt buộc, chỉ để cố định phần bên phải - nó nằm trên ống dẫn phải, phía trên BLT ở phía sau gần thanh nhôm). Các ốc còn lại mình tận dụng ốc có sẵn trên máy khi tháo bộ tản nhiệt cũ ra.

Cập nhật: Mình quên mất 2 ốc để gắn BLtouch (mình nghĩ là có thể tận dụng ốc cũ, nhưng mình không chắc về kích thước chính xác).

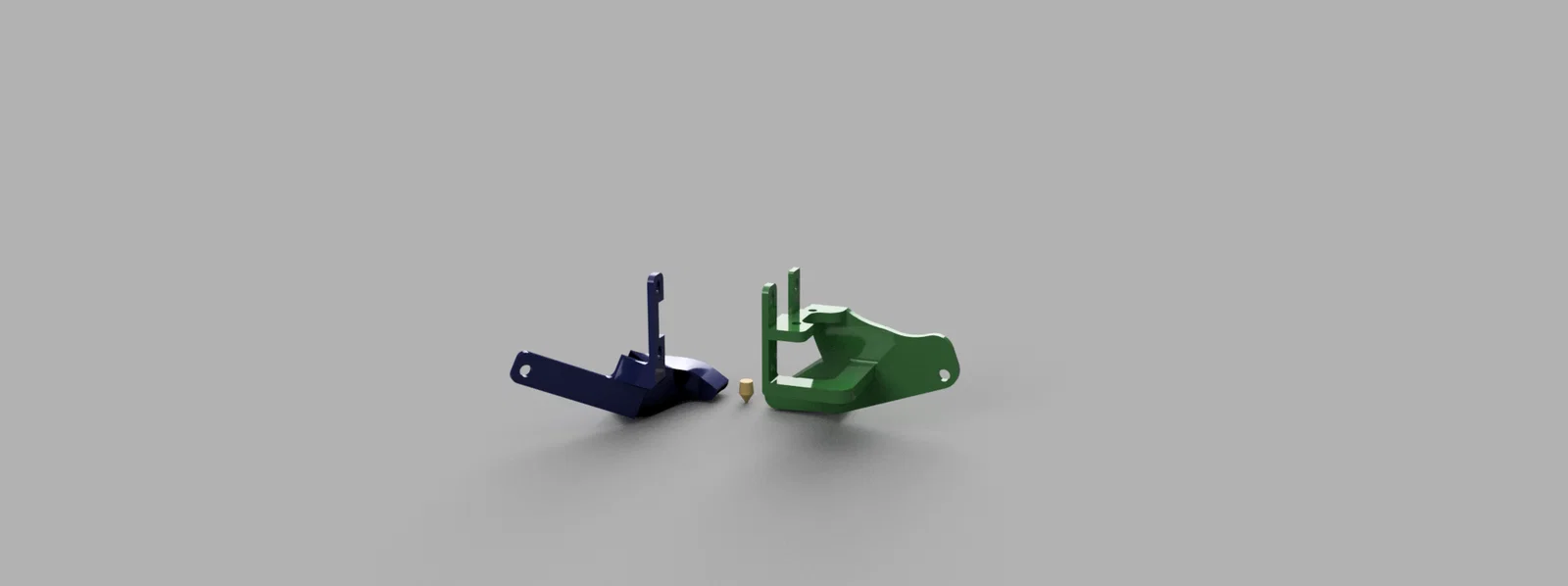

2x Ống dẫn quạt 5015

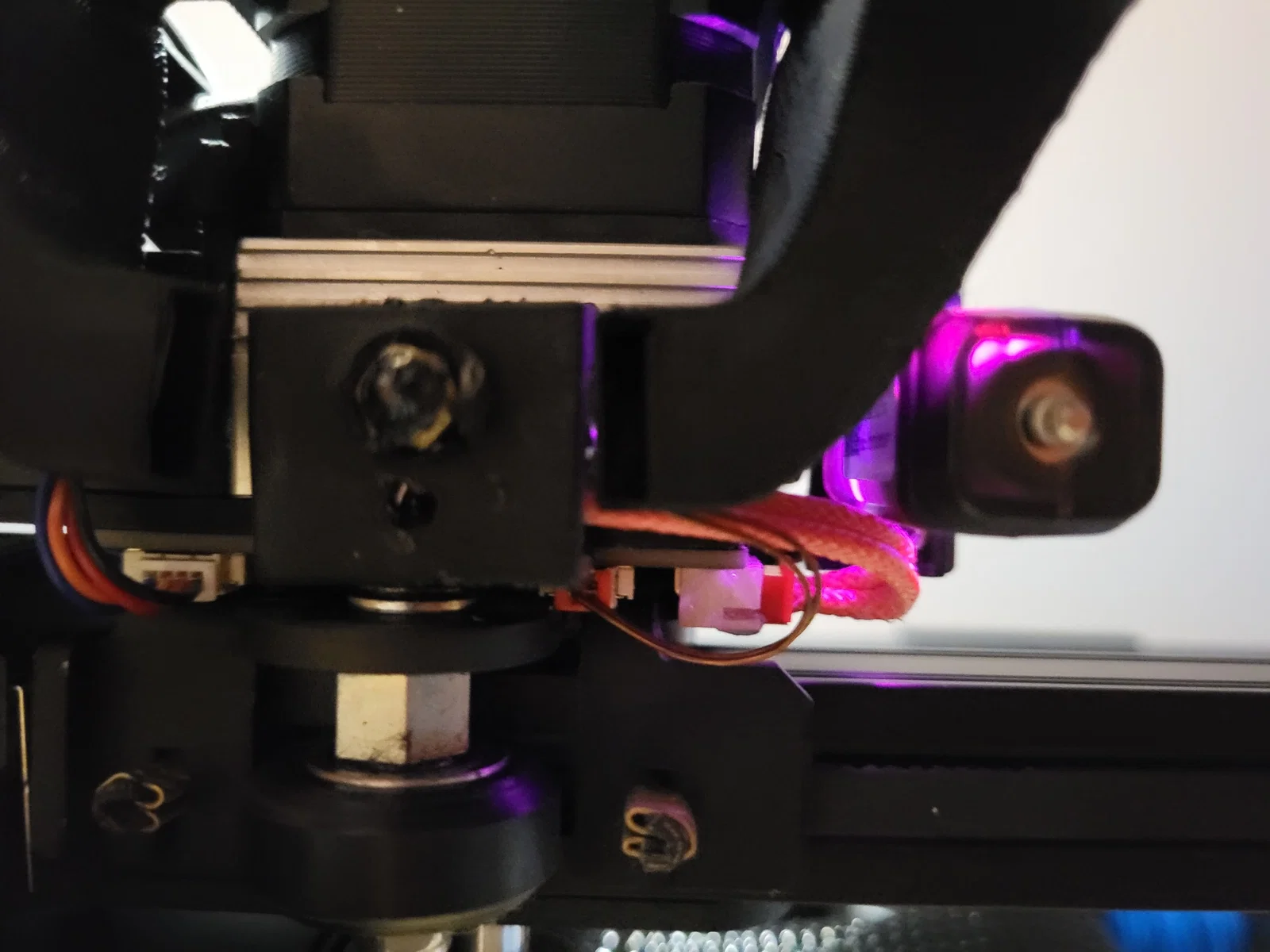

Vì cảm biến đã được chuyển sang bên kia, bạn cần nối dài dây cảm biến. Chỉ cần hàn thêm 5 sợi dây mảnh, mình đã dùng lõi dây mạng để làm việc này.

Cài đặt cảm biến (Probe): Gốc: [X offset 34.9] [Y offset -24.9] Phiên bản Y 0 offset: [X offset 39.9] [Y offset 0]

Mình khuyên nên in bằng nhựa PETG hoặc các loại sợi chịu nhiệt tốt khác vì nó nằm gần đầu in và bàn nhiệt.

Kiểm tra: (.stl )

Hy vọng mọi người thích model này! Nếu có câu hỏi hay góp ý gì, cứ để lại bình luận cho mình nhé :D
