MK4S+ Extruder (STEP)

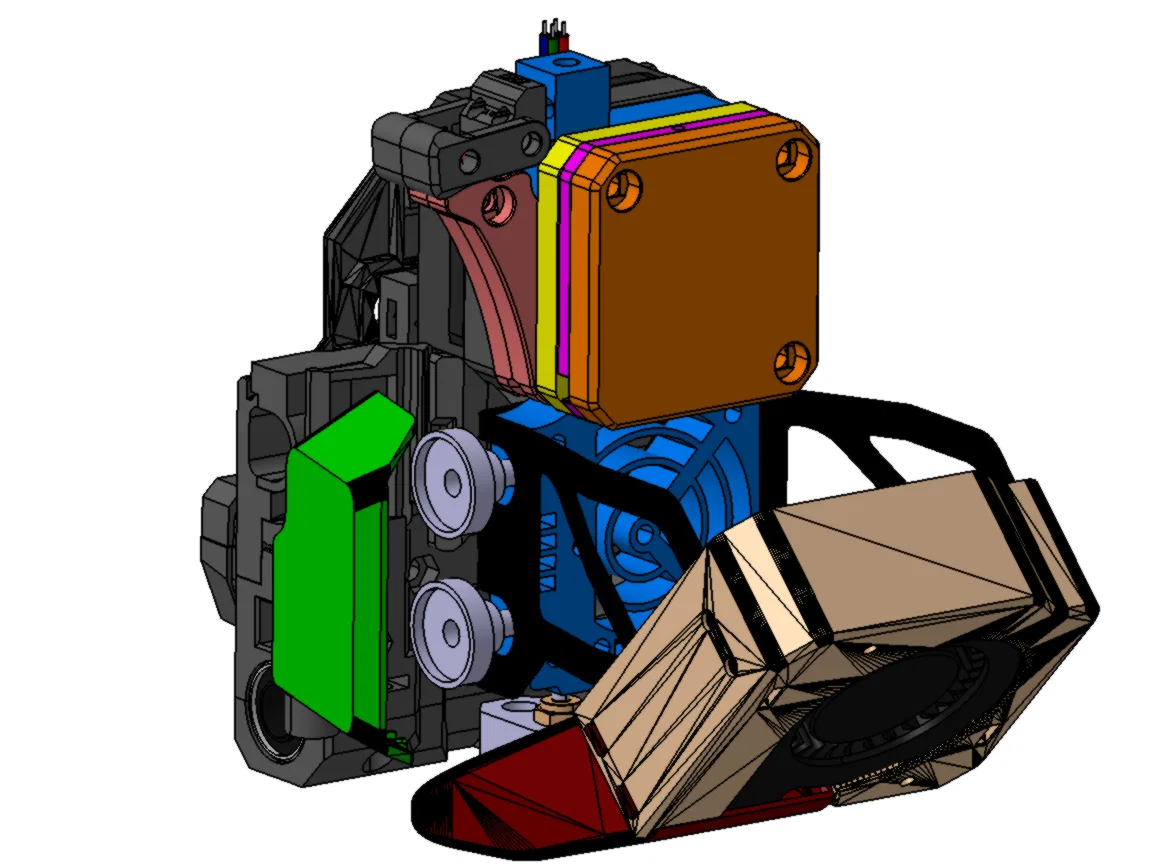

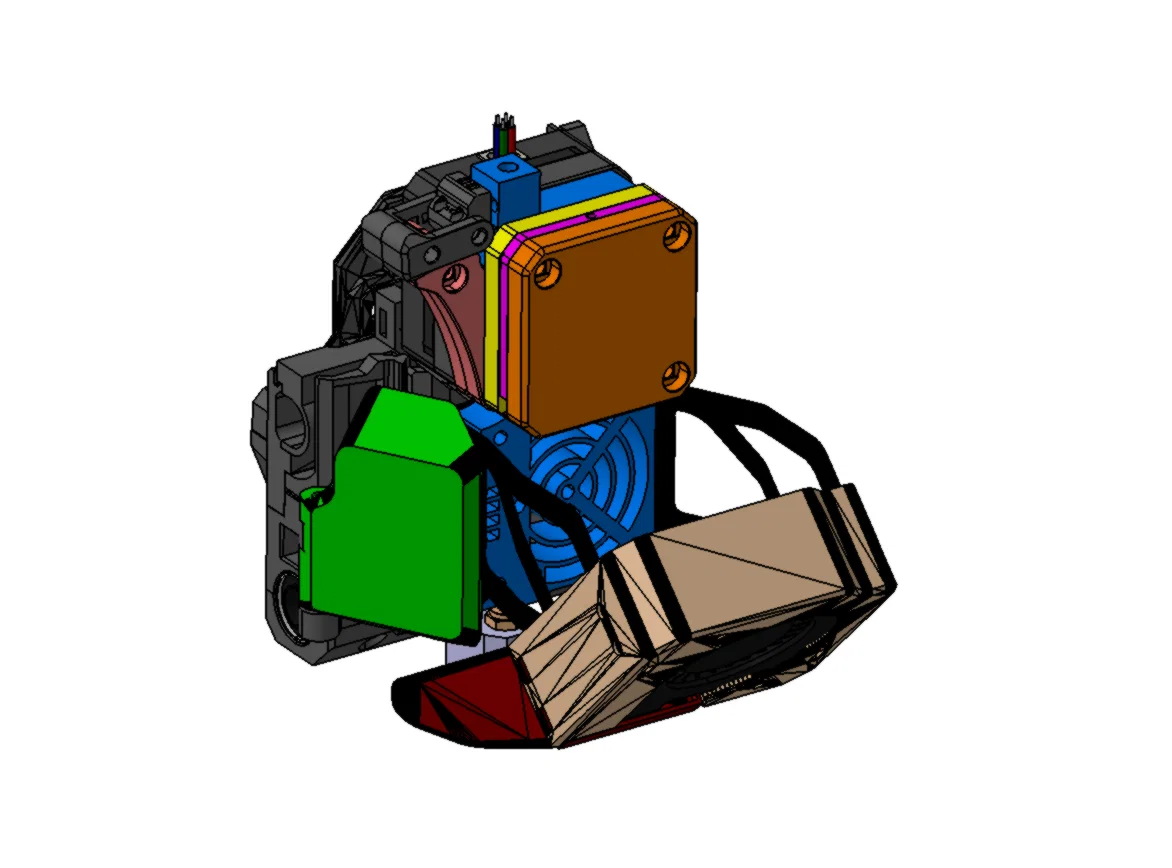

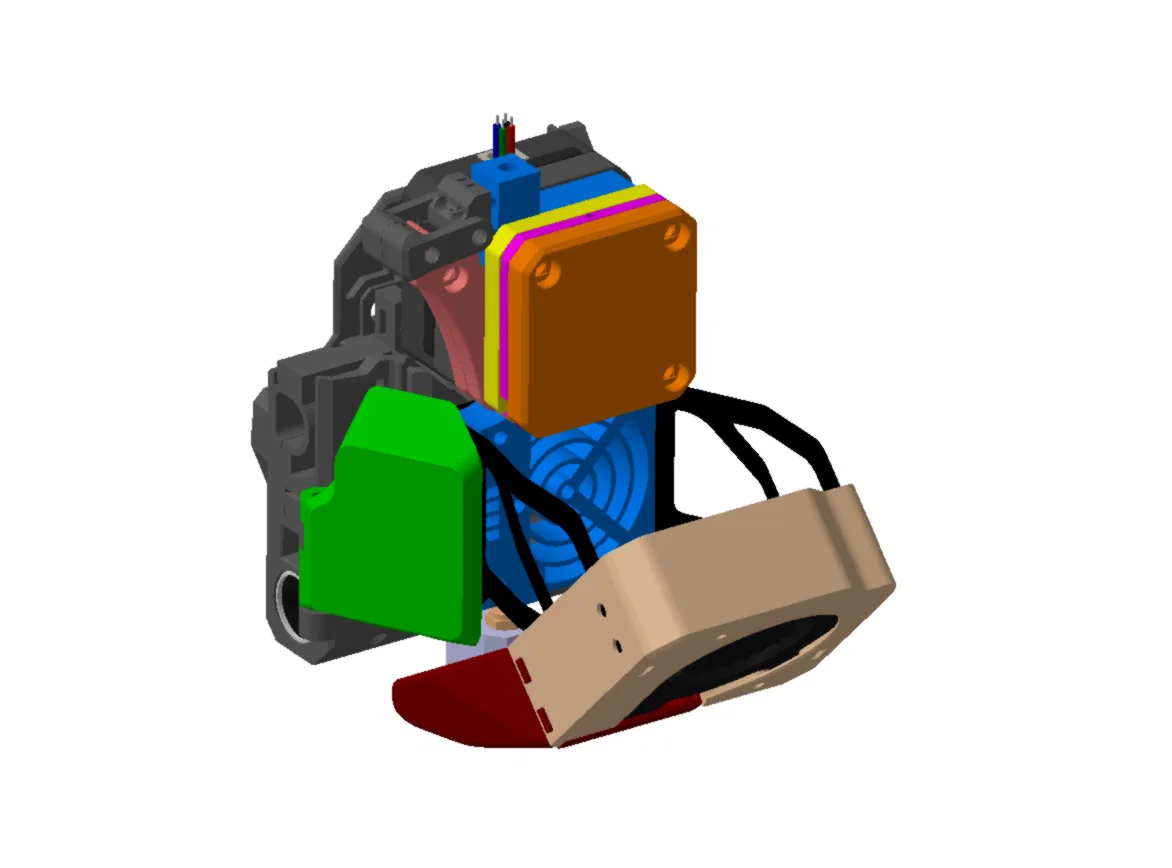

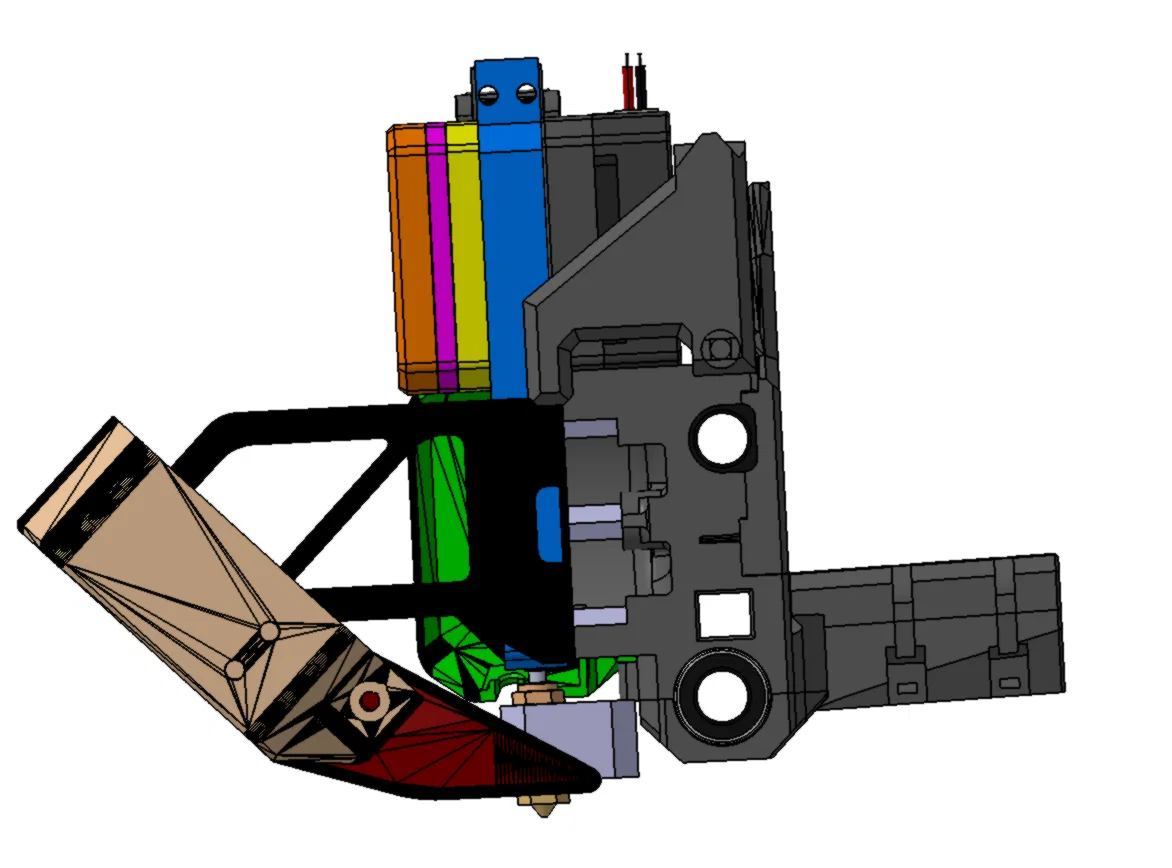

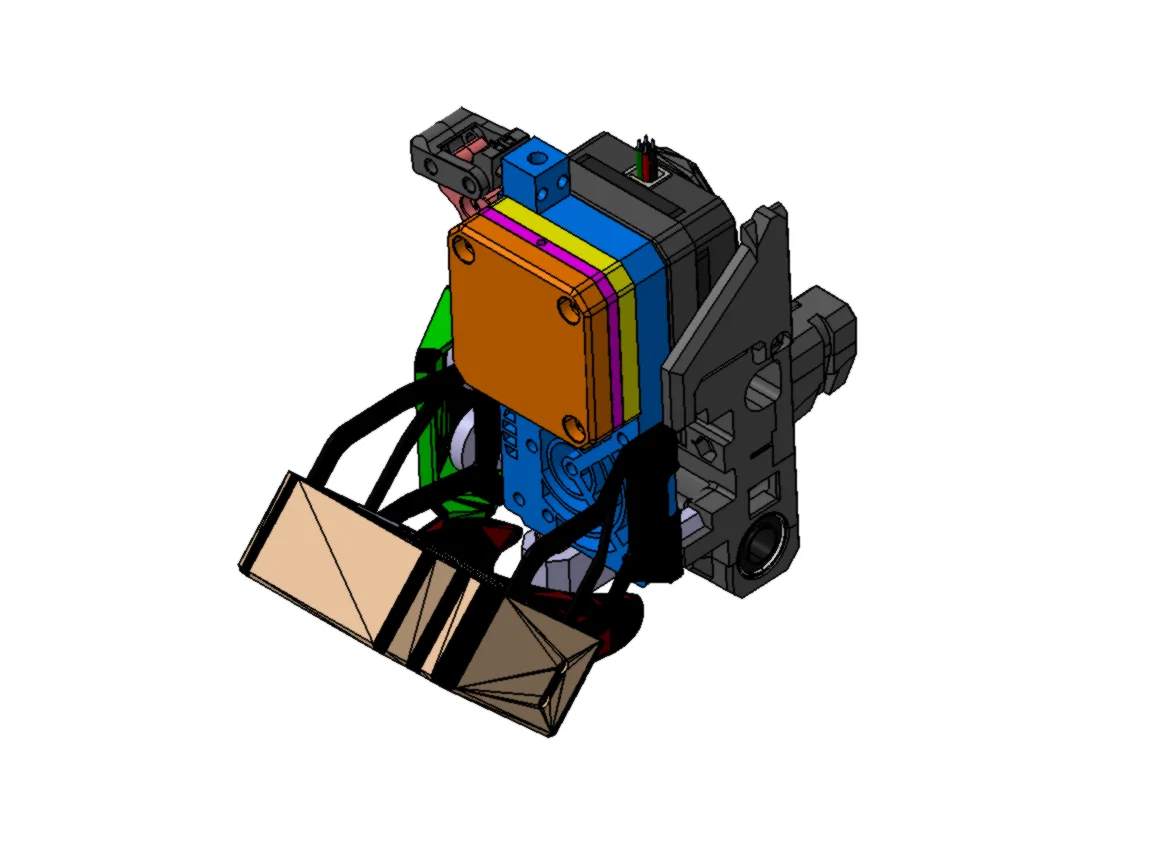

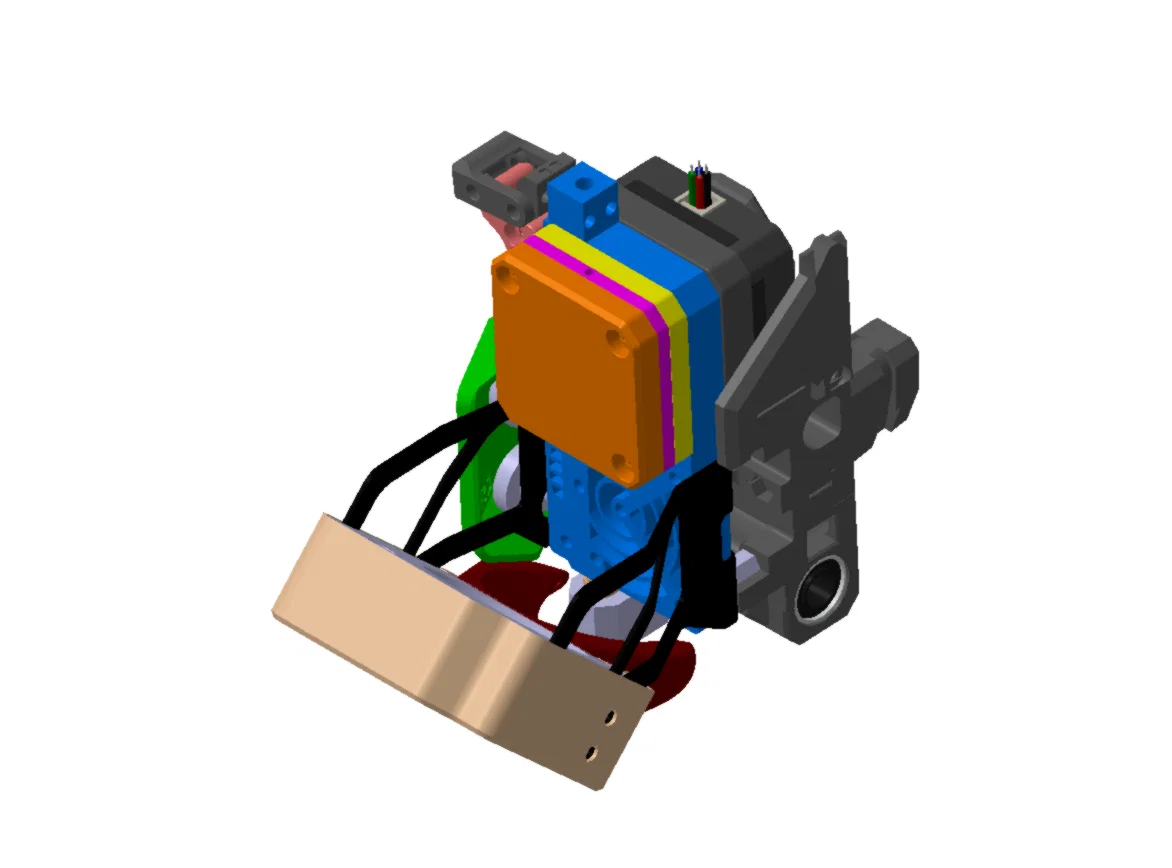

Mô hình MK4S+ Extruder đã được tinh chỉnh và thiết lập ràng buộc đầy đủ.

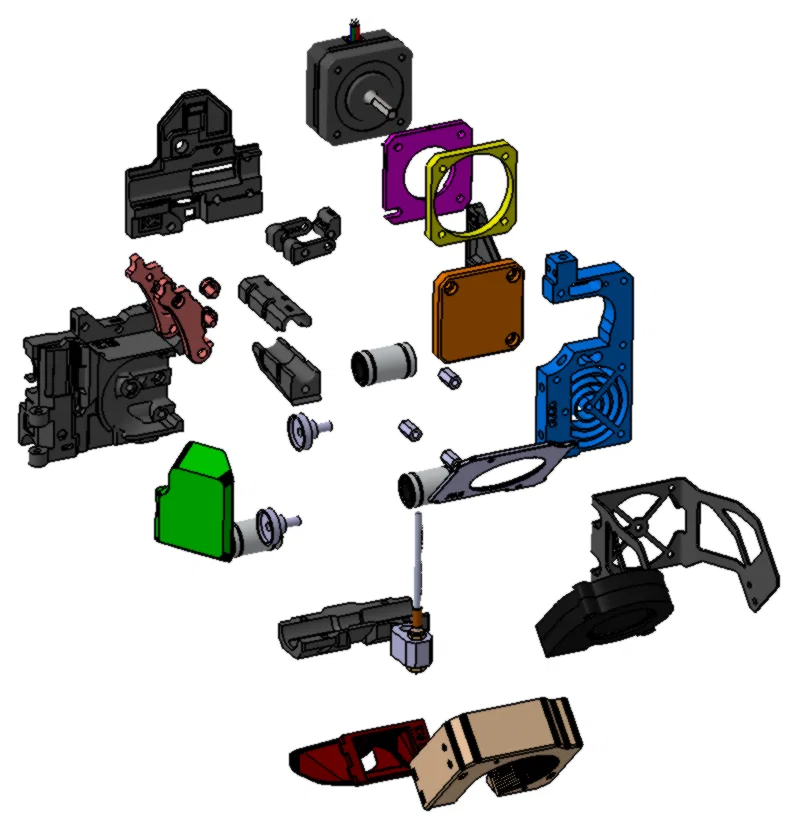

Tôi đã sử dụng tất cả các file STL từ Prusa, chuyển đổi chúng sang định dạng STEP và mô hình hóa lại các hình học giao tiếp. Tôi cũng đã lấy một số file STL từ cộng đồng và mô hình hóa lại 100% để đạt độ chính xác cao nhất có thể (trong phạm vi hợp lý).

Có ít nhất một vài điểm xung đột mà tôi đã đánh dấu:

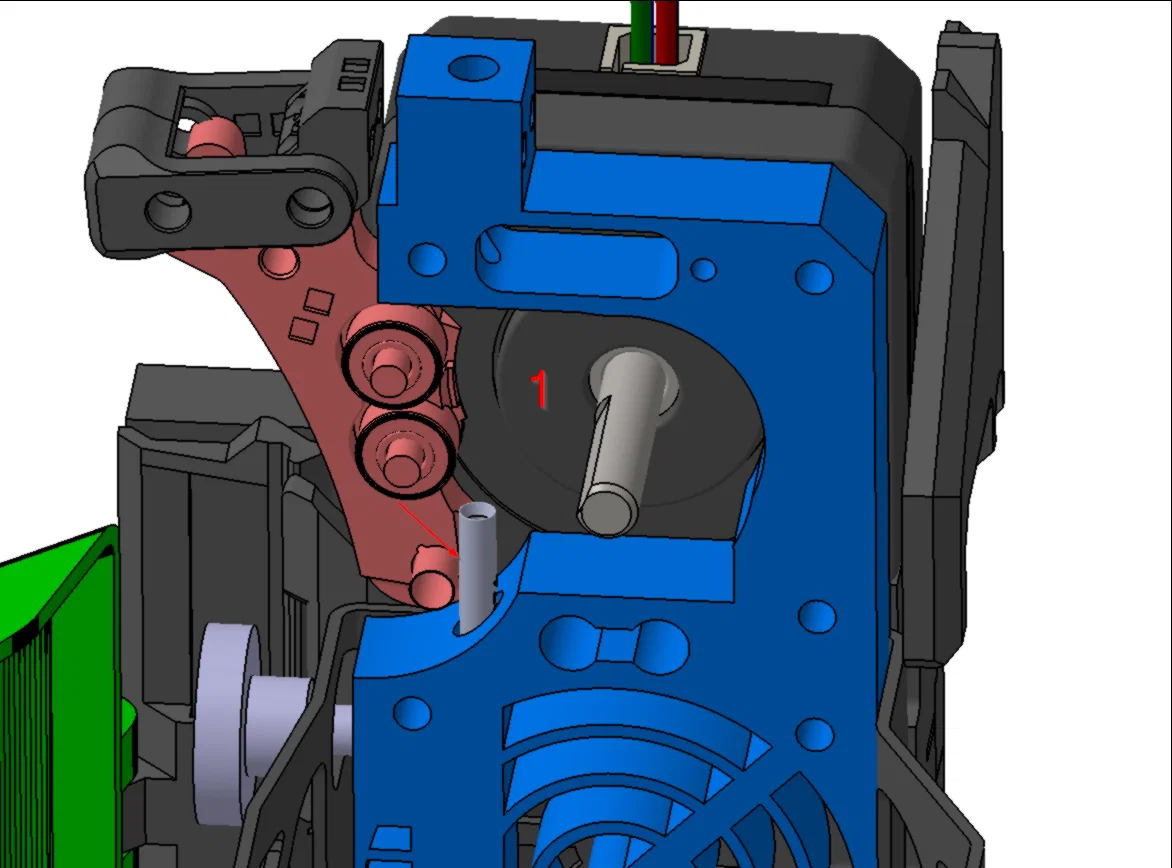

1. Xung đột giữa đầu phun (Nozzle) và cần gạt (Idler Lever): Vấn đề này đã được "xử lý" một phần trong mô hình. Khi vẽ Heatsink cho giống thực tế, đầu phun bị va chạm với trục xoay của cần gạt. Có gì đó không ổn với lỗ đầu phun trên Heatsink hoặc các lỗ bắt vít. Cần nghiên cứu thêm.

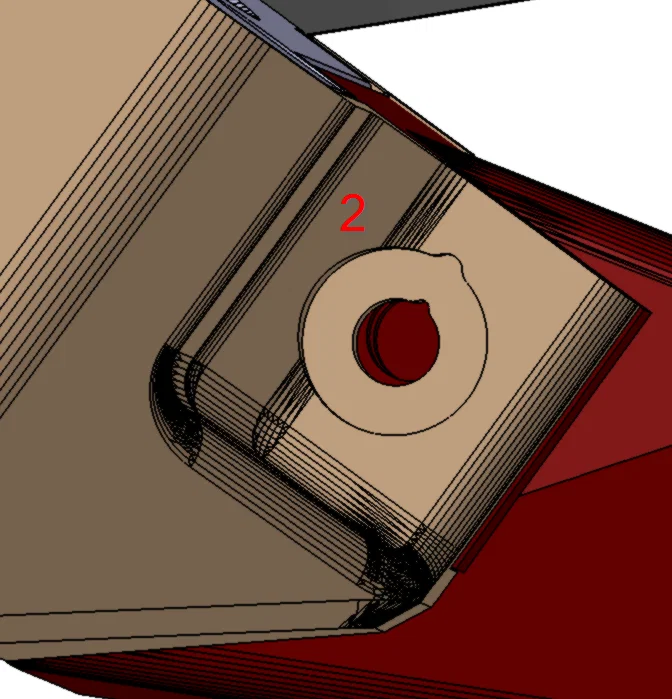

2. Xung đột giữa Fan Shroud và vỏ quạt (Fan Case): Đây đều là các file chính thức từ Prusa nhưng chúng bị va chạm khi được ràng buộc hoàn toàn. Vì lý do này, tôi đã lưu chúng ở vị trí tương đối lý tưởng nhất.

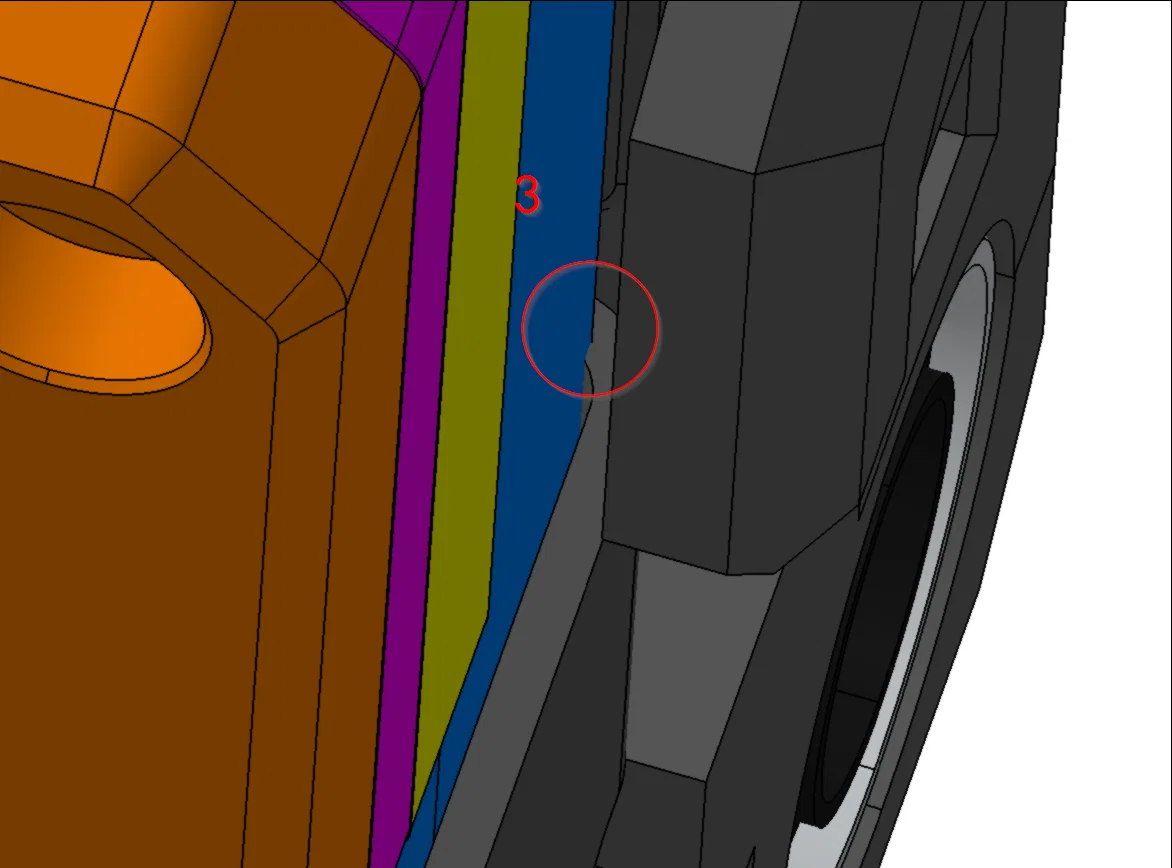

3. Xung đột giữa Bracket và Nextruder Heatsink: Có khả năng là do các file STL từ cộng đồng, tuy nhiên tôi không chắc chắn lắm. Cần nghiên cứu thêm.

4. Lưu ý đặc biệt: Thật lạ là file STEP chính thức cho X-Carriage Back của Prusa bị lỗi non-manifold, tôi phải đóng kín thủ công và cắt lại tất cả các giao diện. Hình học có thể rất chính xác nhưng nhìn hơi xấu một chút.

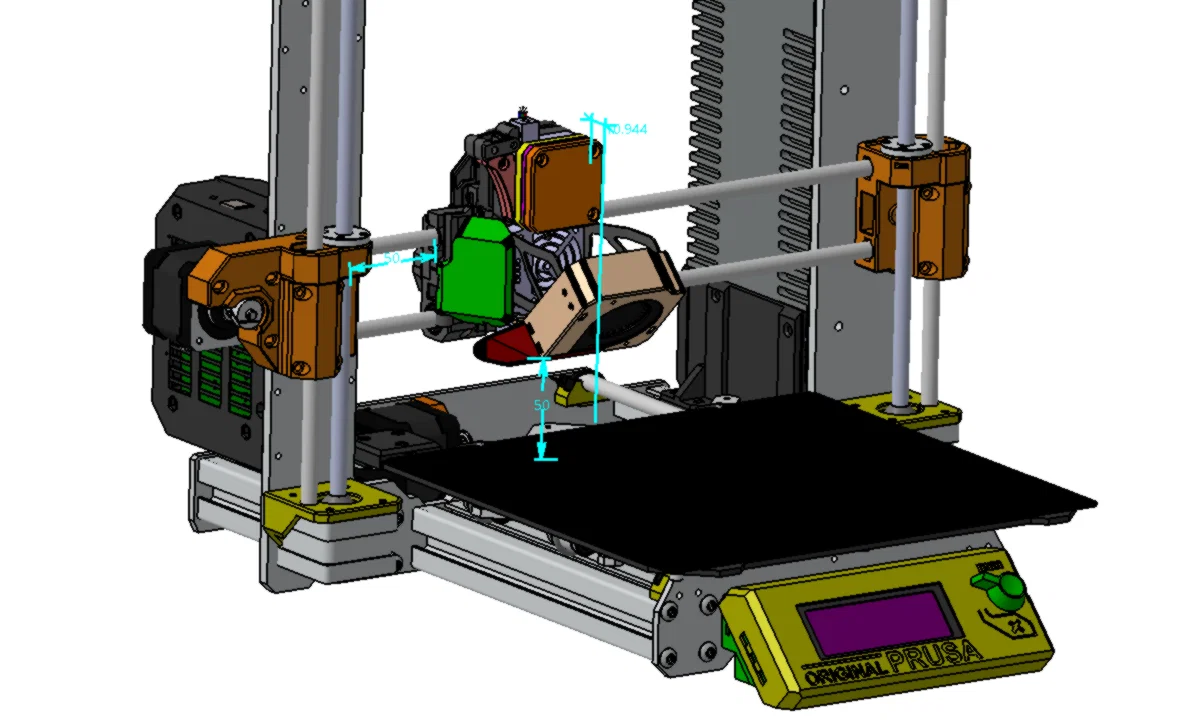

Một mô hình lắp ráp hoàn chỉnh cho toàn bộ máy in cũng đã được tải lên. ĐÂY LÀ bộ MK4S+ Extruder được lắp trên khung máy MK3S cũ từ GrabCAD. Tôi đã thêm các đầu X và điều chỉnh thanh dẫn nhưng mô hình này chưa được chăm chút nhiều. Tôi chỉ tải lên để mọi người tiện tham khảo.

Vui lòng để lại bình luận nếu bạn có bất kỳ câu hỏi hoặc góp ý nào nhé.
