Ngàm gắn tấm Serial Plate LDO & Voron dưới thanh nhôm

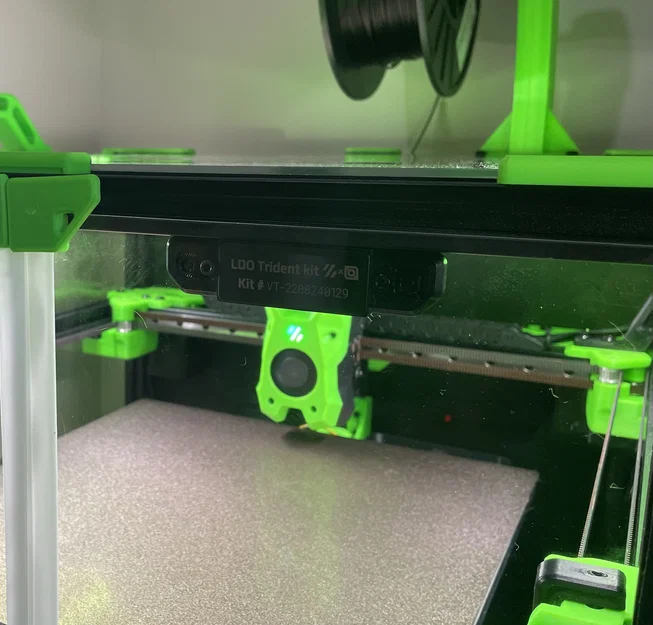

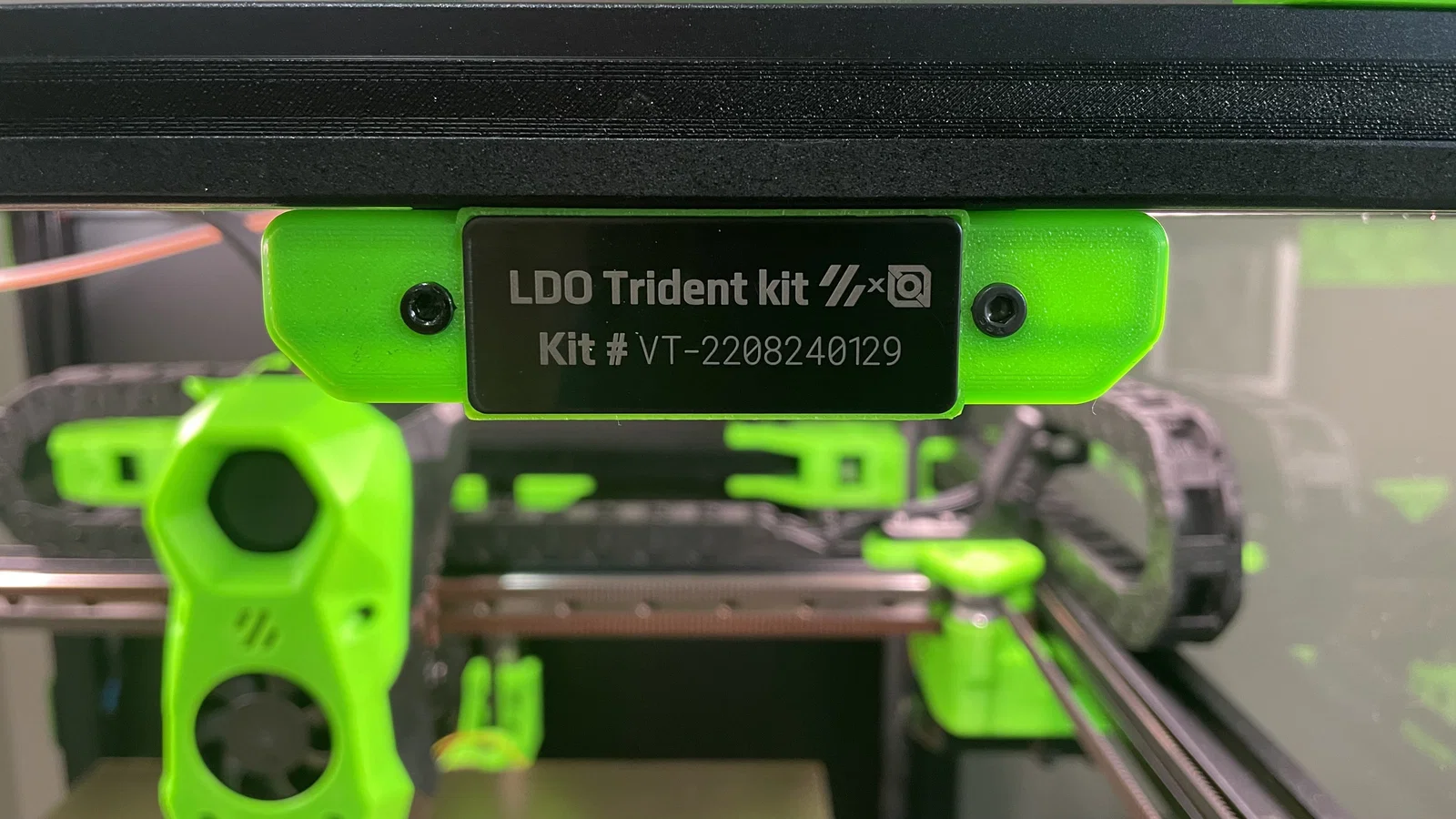

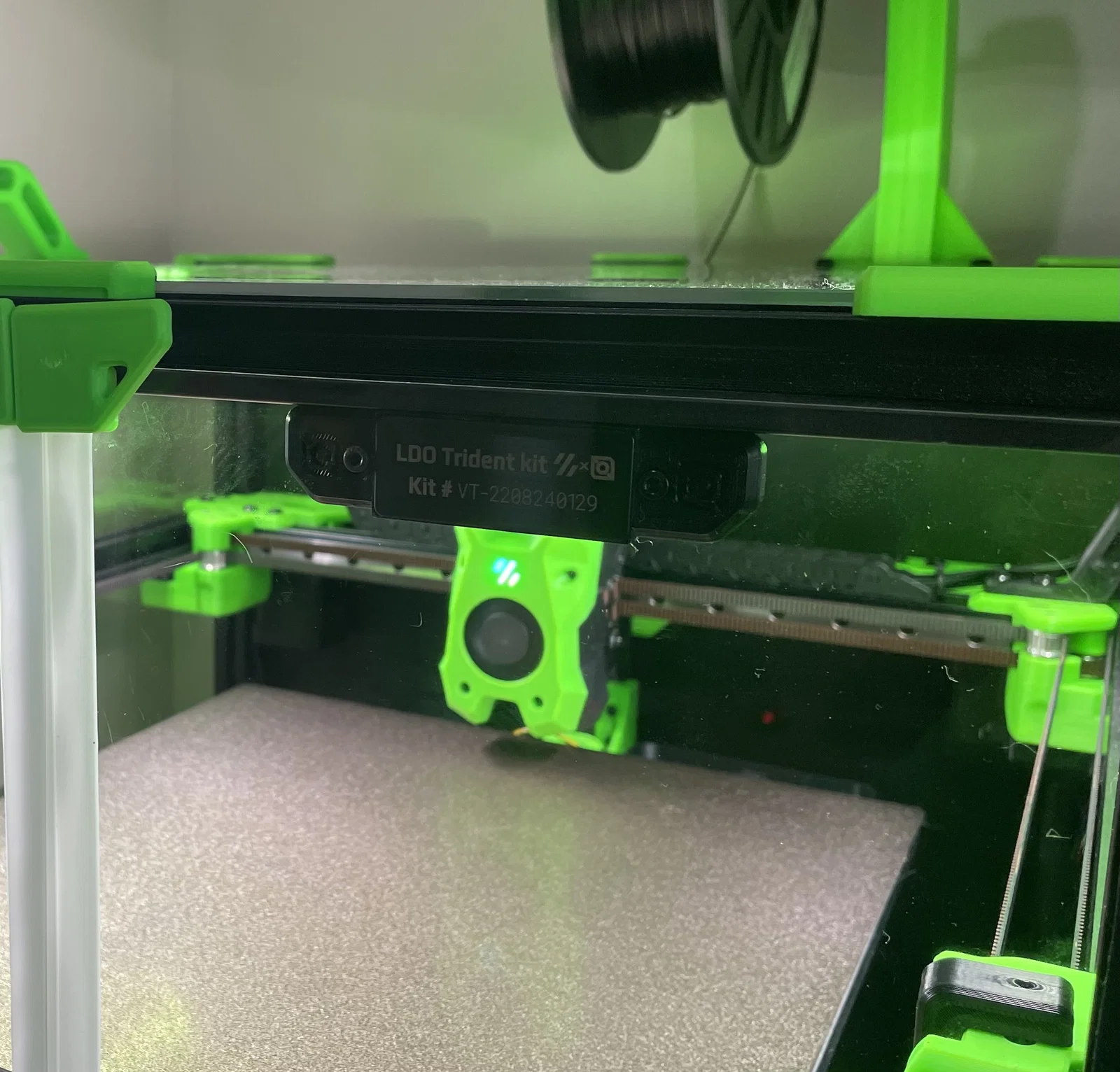

Đây là bản remix của tấm plate serial Voron để lắp vừa tấm LDO Serial Plate đi kèm với các bộ kit Voron LDO, giúp gắn nó vào phía dưới thanh nhôm 2020.

Phần ngàm gắn dưới thanh nhôm sử dụng hai ốc M3x12 SHCS và hai đai ốc búa M3. Bạn hãy gắn tấm plate serial vào ngàm bằng hai ốc M3x8 SHCS, sau đó dùng keo dán sắt để dán tấm LDO serial plate cố định vào ngàm.

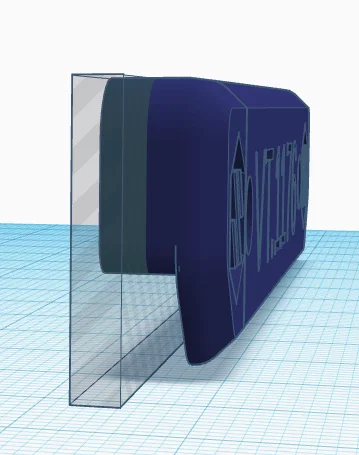

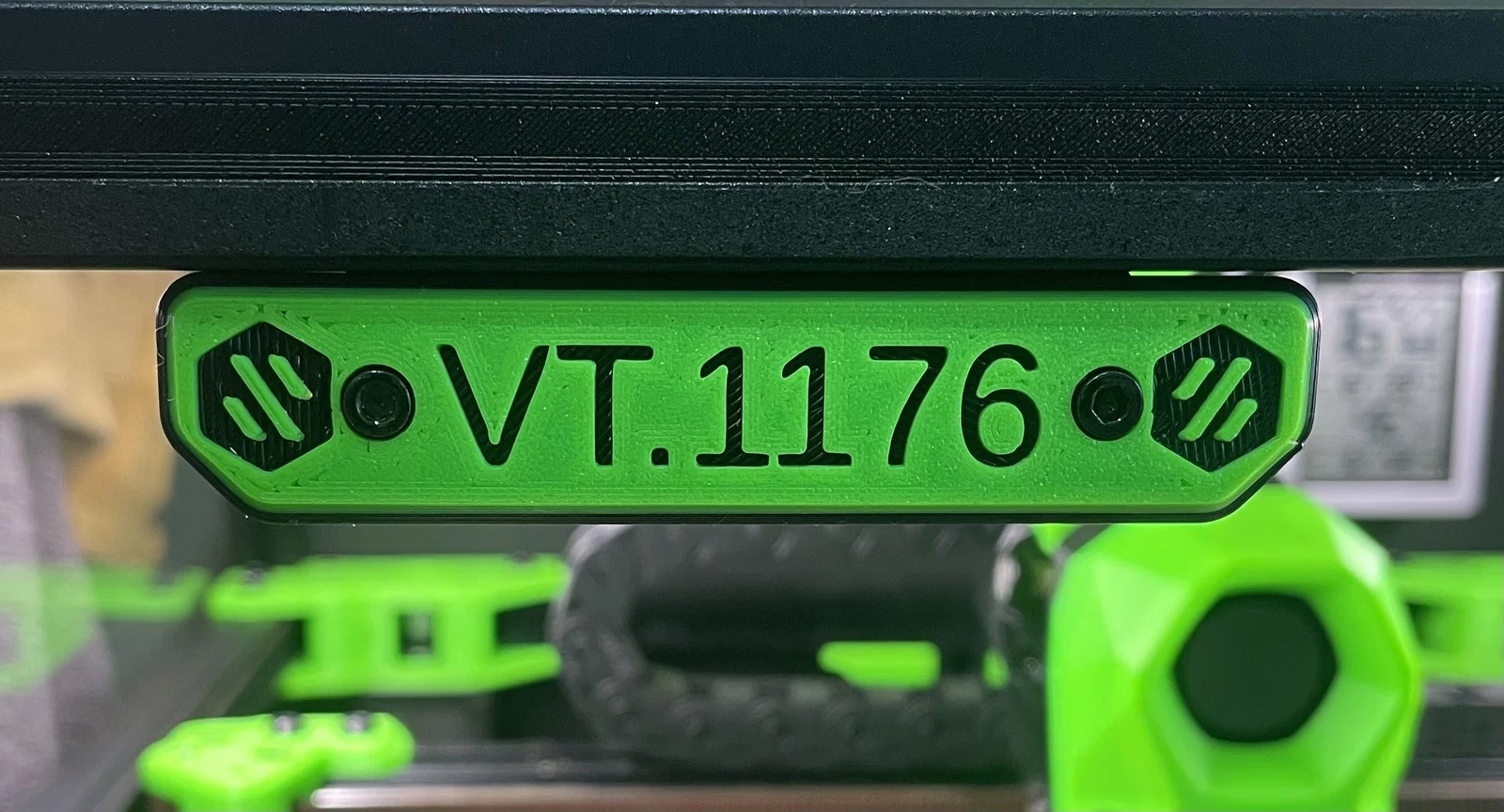

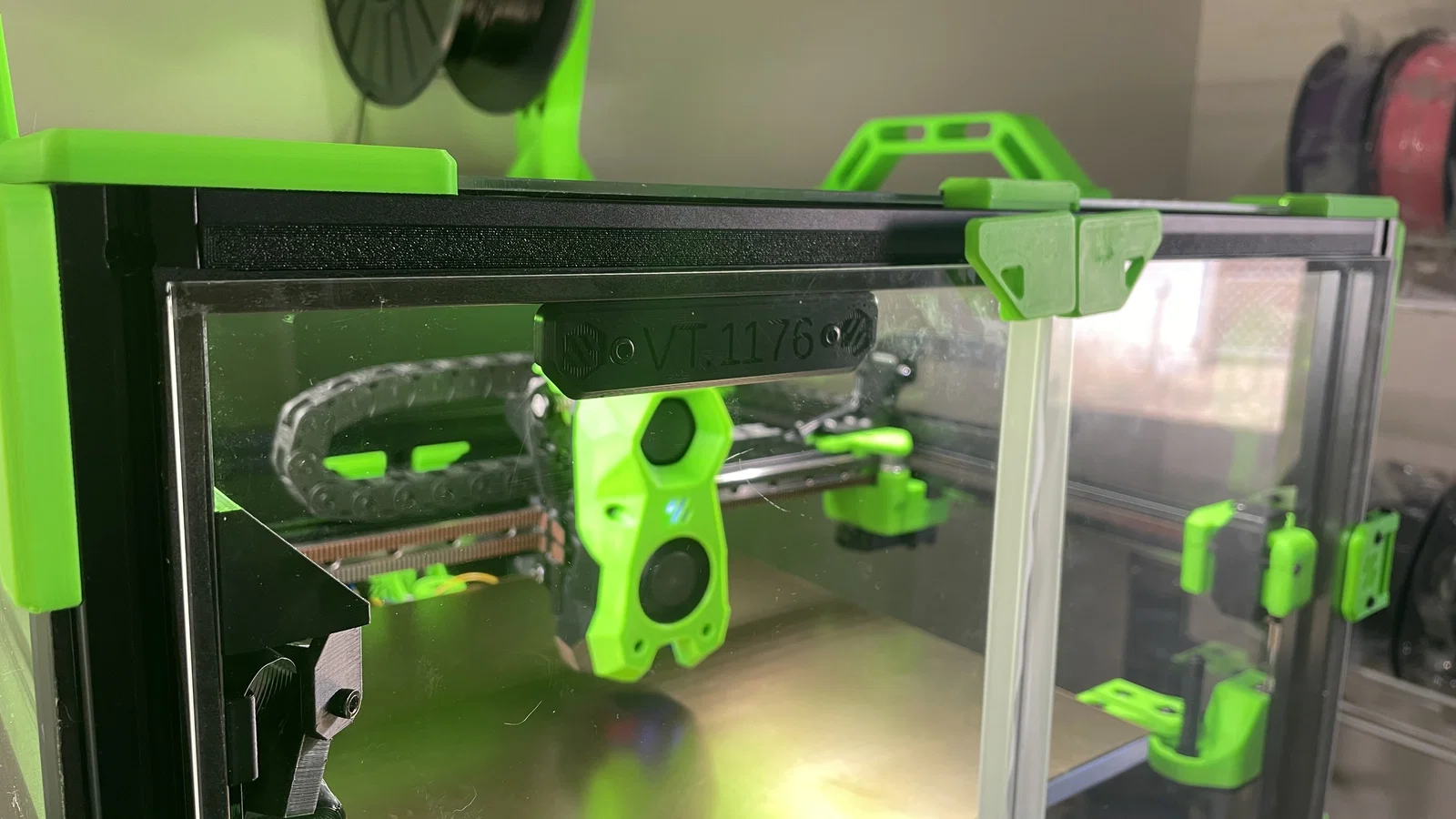

Bạn cũng có thể tự tạo một tấm Voron serial plate lật ngược trong OpenSCAD bằng cách làm theo hướng dẫn tại đây và gắn tương tự như ngàm LDO, nhưng nhớ giảm chiều cao tấm serial đi 3mm (có thể dùng Tinkercad để làm - xem ảnh chụp màn hình ví dụ).

Sử dụng đoạn mã này trong file Voron_Logo_Plate.scad trên OpenSCAD để tạo serial lật ngược:

difference(font1, serial, logo) {
rotate([0,0,0]) translate([length_to_move,0,0]) import(baseplate, center=true);
rotate([90,0,0]) translate([0,5,-1]) linear_extrude(20) text(text=serial, font=font1, size=10, halign="center"); }

Được in bằng nhựa ABS với profile Ellis PIF.
